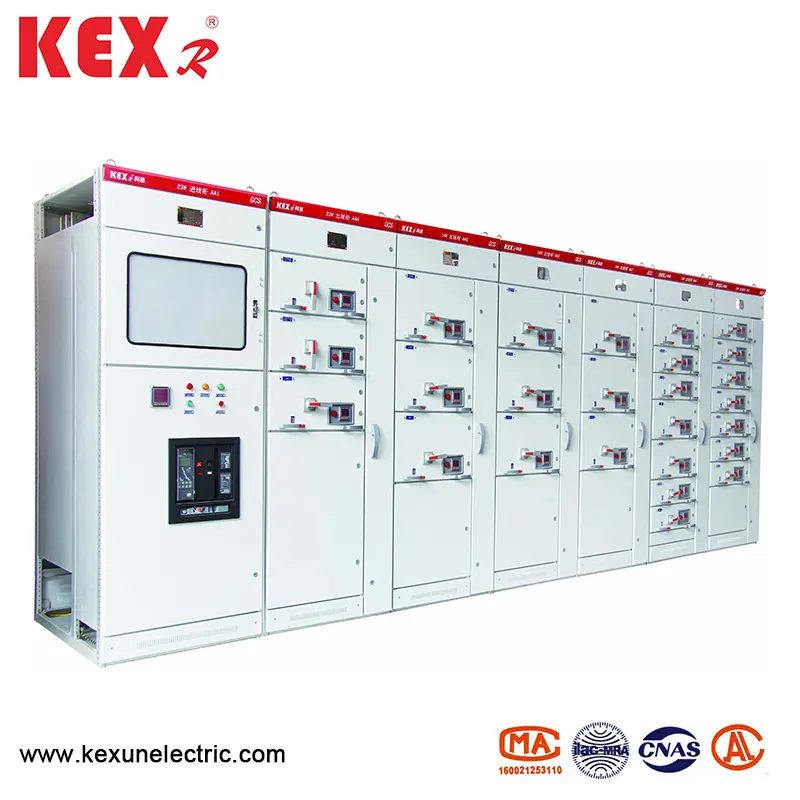

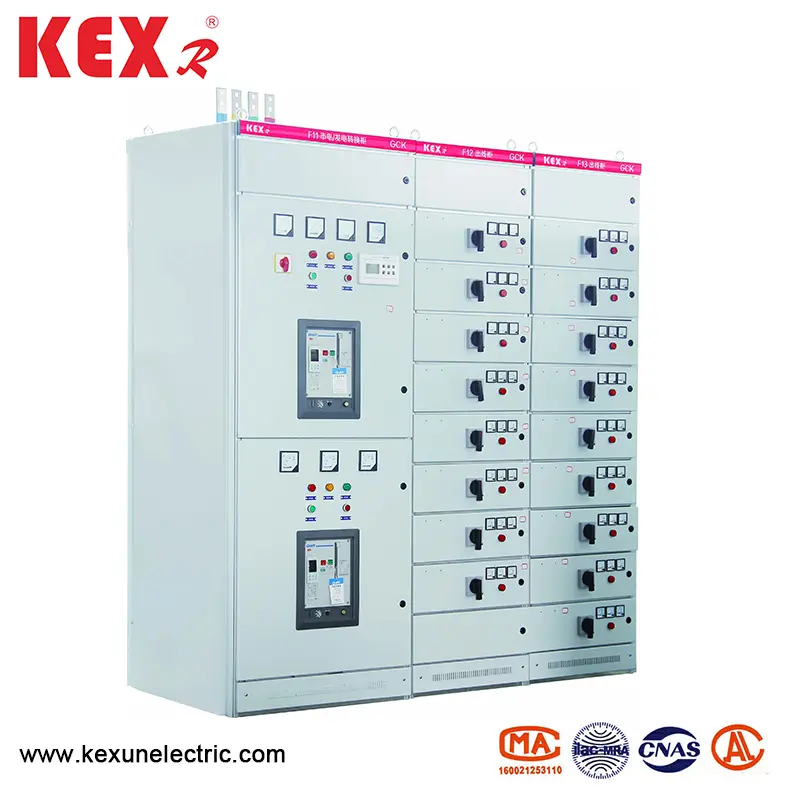

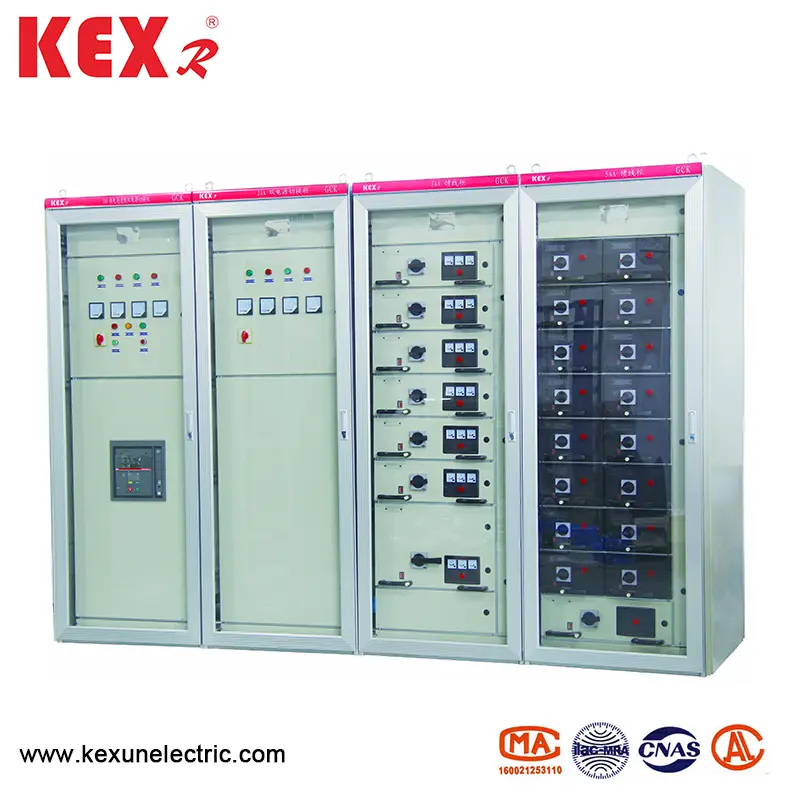

এলভি সুইচগিয়ার

Conduction নিয়মিত শর্ত ব্যবহার করে

GC জিসিকে এলভি সুইচগিয়ারের উচ্চতা 2000 মিটারের চেয়ে কম

Me

◆ বায়ুমণ্ডলীয় শর্ত: বায়ু পরিষ্কার, এবং তাপমাত্রা +40 ℃ হয় যখন আপেক্ষিক আর্দ্রতা 50% এর বেশি হয় না, এবং তাপমাত্রা কম হলে উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত হয়, উদাহরণস্বরূপ, 90% যখন তাপমাত্রা +20 ℃ হয় তখন 90%

◆ জিসিকে এলভি সুইচগিয়ার আগুন, শুকনো বিস্ফোরণ, গুরুতর দূষণ, রাসায়নিক জারা এবং সহিংস কম্পন থেকে মুক্ত জায়গায় ইনস্টল করা হবে

Let উল্লম্ব বিমানের সাথে ঝোঁক 5 এর বেশি হবে না; এই পণ্যটি নিম্নলিখিত তাপমাত্রায় পরিবহন এবং সঞ্চয় করার জন্য উপযুক্ত: -25 ℃ ~+55 ℃, এবং এটি অল্প সময়ের মধ্যে+70 ℃ এর বেশি হবে না (24 ঘন্টা এর বেশি নয়); যদি উপরের ব্যবহারের শর্তগুলি পূরণ করা যায় না, তবে অর্ডার দেওয়ার সময় ব্যবহারকারী এটি প্রস্তুতকারকের সাথে উত্থাপন করবেন এবং পরামর্শের মাধ্যমে এটি নিষ্পত্তি করবেন।

C জিসিকে এলভি সুইচগিয়ারের প্রধান প্রযুক্তিগত পরামিতি

● স্থাপত্য বৈশিষ্ট্য

ড্রয়ার ফাংশন ইউনিট এবং দরজা যান্ত্রিকভাবে মূল স্যুইচের অপারেটিং প্রক্রিয়া দ্বারা আন্তঃসংযোগযুক্ত। যখন মূল স্যুইচটি সমাপনী অবস্থানে থাকে, তখন দরজাটি খোলা যায় না এবং অপারেটিং প্রক্রিয়াটি অতিরিক্ত প্যাডলক সহ সমাপ্তি বা খোলার অবস্থানে লক করা যায়। কার্যকরী ইউনিটগুলির বগিগুলি ধাতব প্লেটগুলি দ্বারা পৃথক করা হয় এবং ড্রয়ারগুলির ভাল আন্তঃসংযোগযোগ্যতা রয়েছে এবং এতে কার্যনির্বাহী অবস্থান, পরীক্ষার অবস্থান এবং পৃথকীকরণের অবস্থান রয়েছে। যখন ড্রয়ারটিকে একটি নির্দিষ্ট অবস্থানে ঠেলে দেওয়া হয়, তখন ড্রয়ারটি স্বয়ংক্রিয়ভাবে অবস্থান করা হবে। এই সময়ে, ড্রয়ারের বাম পাশের ড্রয়ারটি অবস্থানটি প্রকাশ করতে এবং পরবর্তী অবস্থানটি প্রবেশ করতে টানতে পারে। যখন ড্রয়ারটি মন্ত্রিপরিষদ থেকে টেনে আনা হয়, তখন এটিতে পড়ে যাওয়া রোধ করার কাজও রয়েছে।

▶ ক্যাপাসিট্যান্স ক্ষতিপূরণ এবং মিটারিংয়ের মতো স্থির স্কিমযুক্ত মন্ত্রিসভায় ড্রয়ার ক্যাবিনেটের মতো একই চেহারা এবং একই অনুভূমিক বাসের অবস্থান রয়েছে। এর মাধ্যমে ড্রয়ার-ধরণের মন্ত্রিসভা এবং স্থির মন্ত্রিসভা পাশাপাশি ব্যবহার করা যেতে পারে তা নিশ্চিত করে।

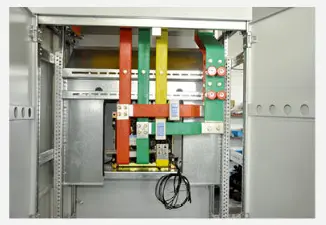

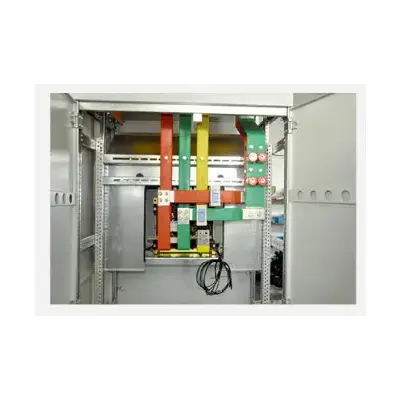

▶ বাসবার সিস্টেম: মন্ত্রিপরিষদের বাসবার তিন-পর্যায়ের পাঁচ-তারের সিস্টেম গ্রহণ করে, যখন অনুভূমিক বাসবারের রেটযুক্ত কারেন্টটি 1250a এর নীচে থাকে তখন একক বাসবার ব্যবহার করা হয় এবং যখন অনুভূমিক বুসবারের রেটযুক্ত বর্তমান 1250a এর উপরে থাকে তখন ডাবল বাসবার ব্যবহার করা হয়। ক্যাবিনেটের মধ্যে অনুভূমিক বাসবারটি ব্লকগুলি সংযুক্ত করে ওভারল্যাপ করা হয় এবং উল্লম্ব বাসবারটি পলিকার্বোনেট ইঞ্জিনিয়ারিং প্লাস্টিকের শেল দ্বারা আবদ্ধ থাকে। অভ্যন্তরীণ বাফেলটি চাপের প্রসারণকে সীমাবদ্ধ করতে ব্যবহৃত হয়। নিরপেক্ষ বাসবারটি মন্ত্রিপরিষদের শীর্ষের সামনের দিকে সেট করা আছে এবং প্রতিরক্ষামূলক বাসবার (পিই) মন্ত্রিসভার নীচে সেট করা আছে এবং মন্ত্রিসভার বাফলের সাথে সংযুক্ত রয়েছে।

She শেলের সুরক্ষা স্তর হ্রাস না করার শর্তে, স্যুইচ ক্যাবিনেটের নীচে এবং শীর্ষটি প্রাকৃতিক বায়ুচলাচল উইন্ডো সরবরাহ করা হয়।

Camp মন্ত্রিপরিষদের শেলের সুরক্ষা গ্রেড আইপি 40।

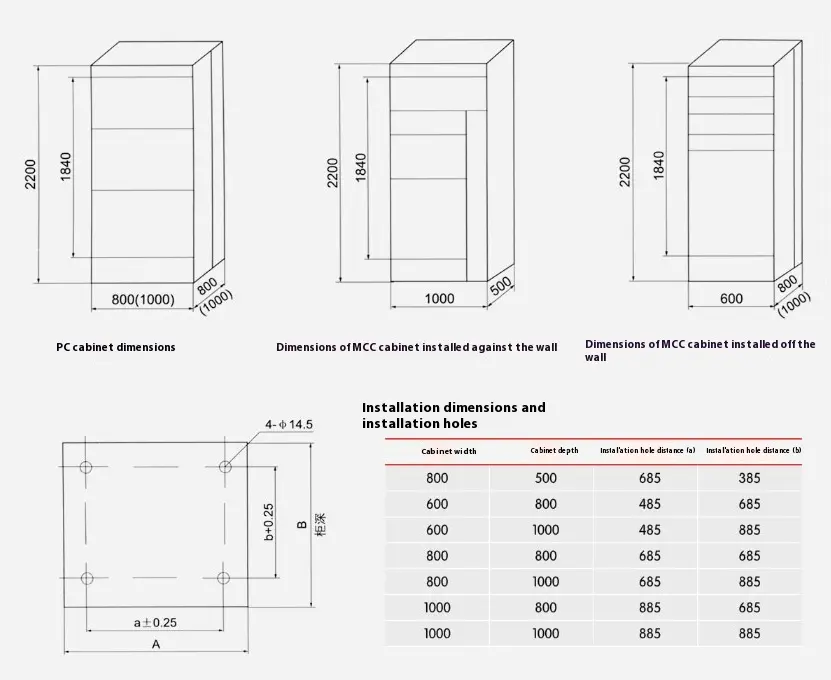

● এলভি সুইচগিয়ার সামগ্রিক মাত্রা, ইনস্টলেশন মাত্রা

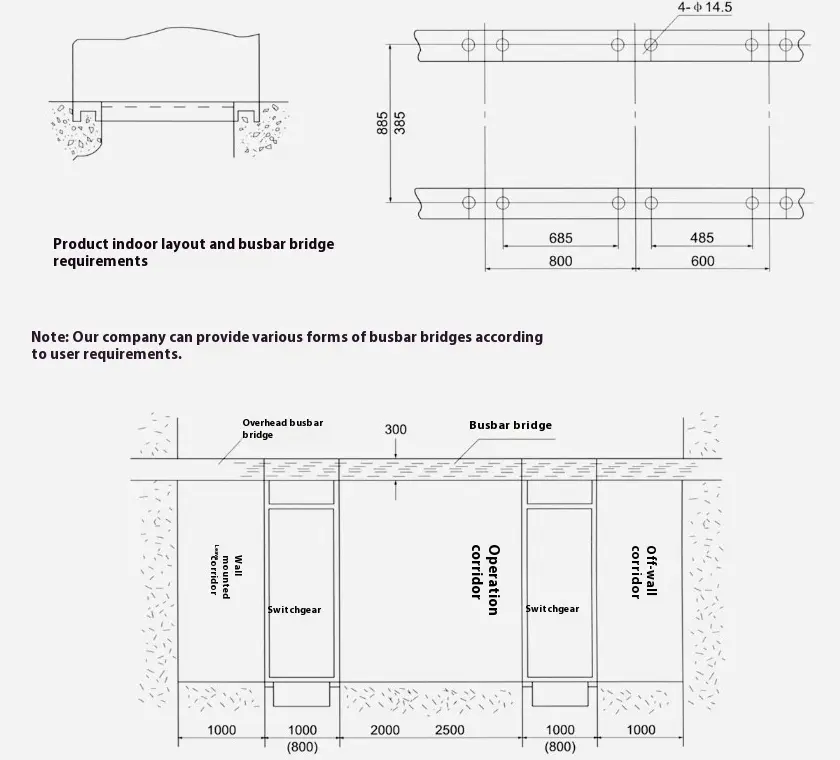

GC জিসিকে টাইপের এলভি সুইচগিয়ার ইনস্টলেশন ফাউন্ডেশনের স্কিম্যাটিক ডায়াগ্রাম
