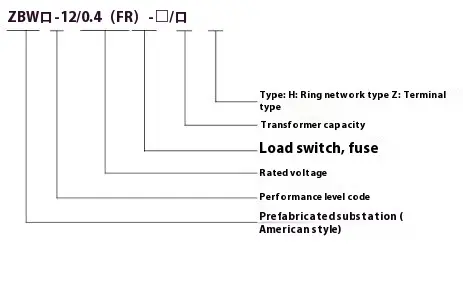

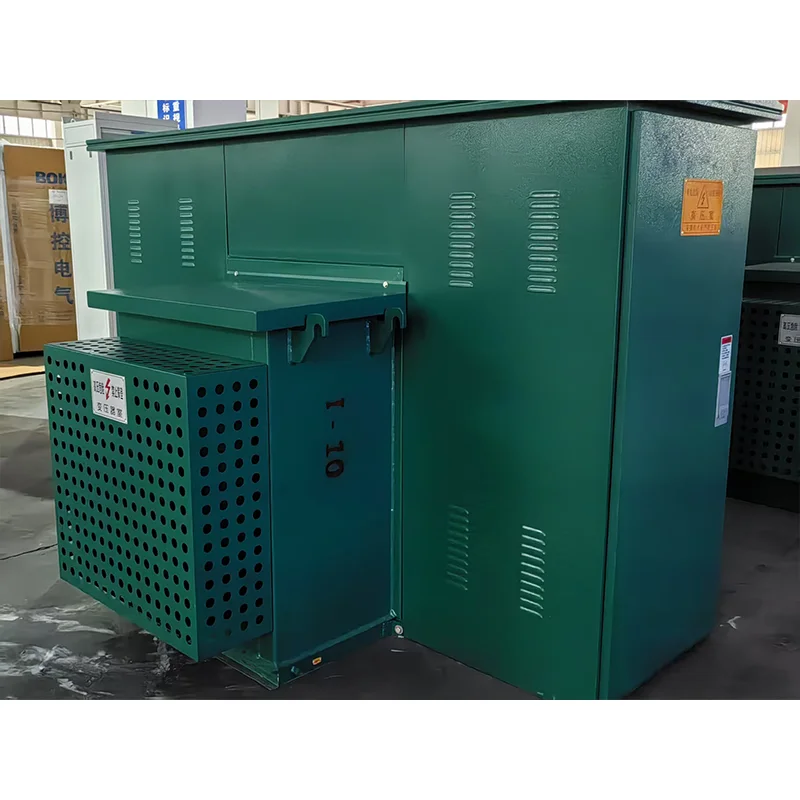

প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেট

● পণ্য সুবিধা

1। প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপের মন্ত্রিসভায় কমপ্যাক্ট এবং স্ট্যান্ডার্ড কাঠামো, ছোট মেঝে স্থান রয়েছে, একই ক্ষমতা সহ ইউরোপীয় ধরণের চেয়ে অনেক কম।

2। সিল করা, অন্তরক কাঠামো, শক্তিশালী সুরক্ষা।

3। প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেটগুলি স্বল্প ক্ষতি, কম শব্দ, কম তাপমাত্রা বৃদ্ধি, শক্তিশালী ওভারলোড ক্ষমতা, শর্ট সার্কিট প্রতিরোধের এবং শক্তিশালী প্রভাব প্রতিরোধের সাথে ট্রান্সফর্মারগুলি গ্রহণ করে পণ্যের উচ্চ কার্যকারিতা নিশ্চিত করে।

4। গ্রাহকদের কাস্টমাইজড চাহিদা মেটাতে এবং বিভিন্ন ব্যবহারের পরিস্থিতি মোকাবেলা করার জন্য বিভিন্ন সমাধান গ্রহণ করুন।

Camp মন্ত্রিপরিষদের কাঠামো

◆ সামগ্রিক বিন্যাস

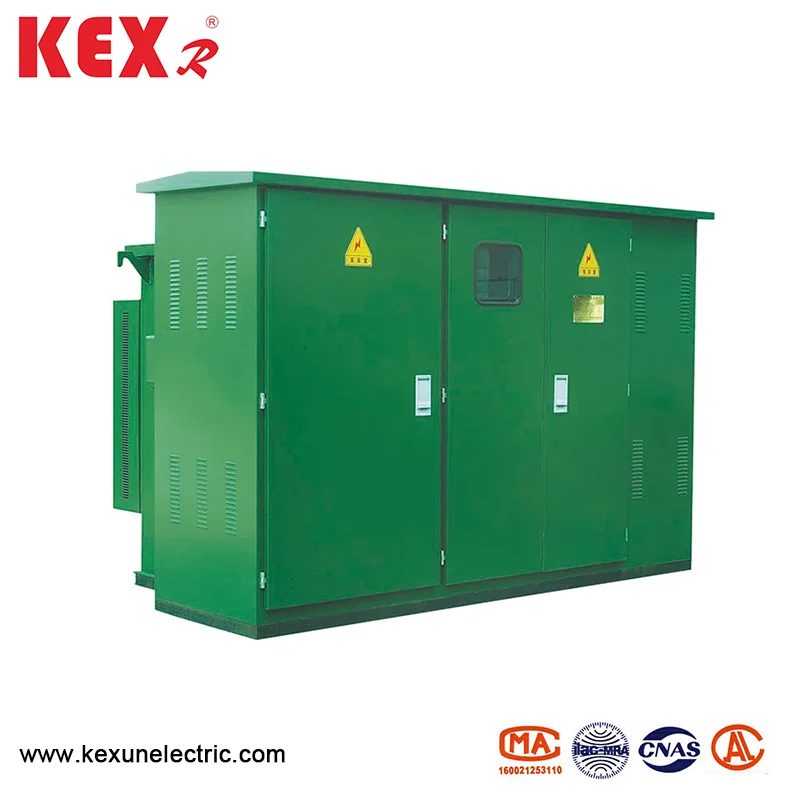

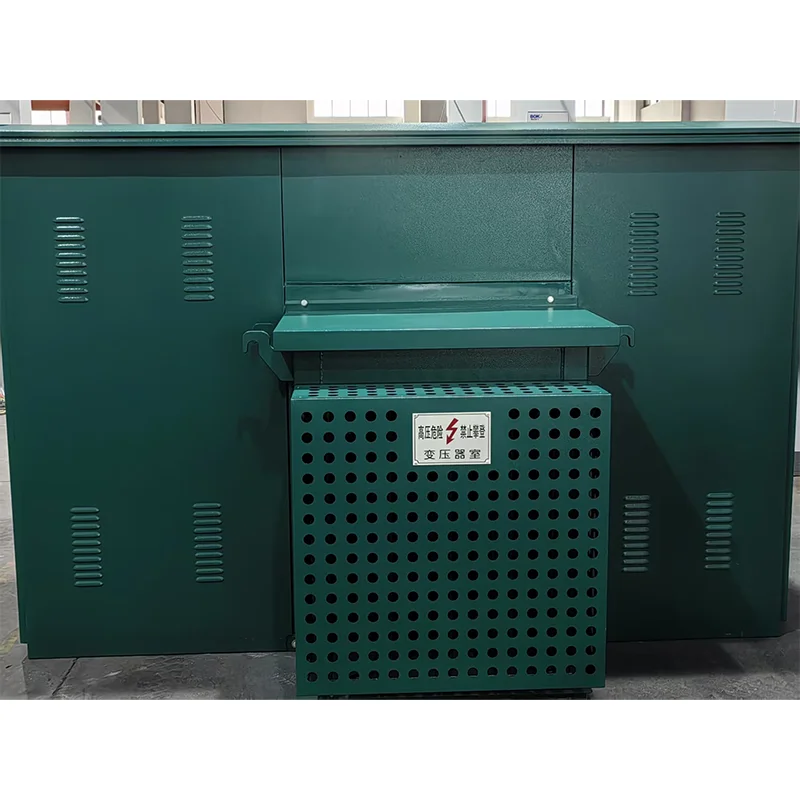

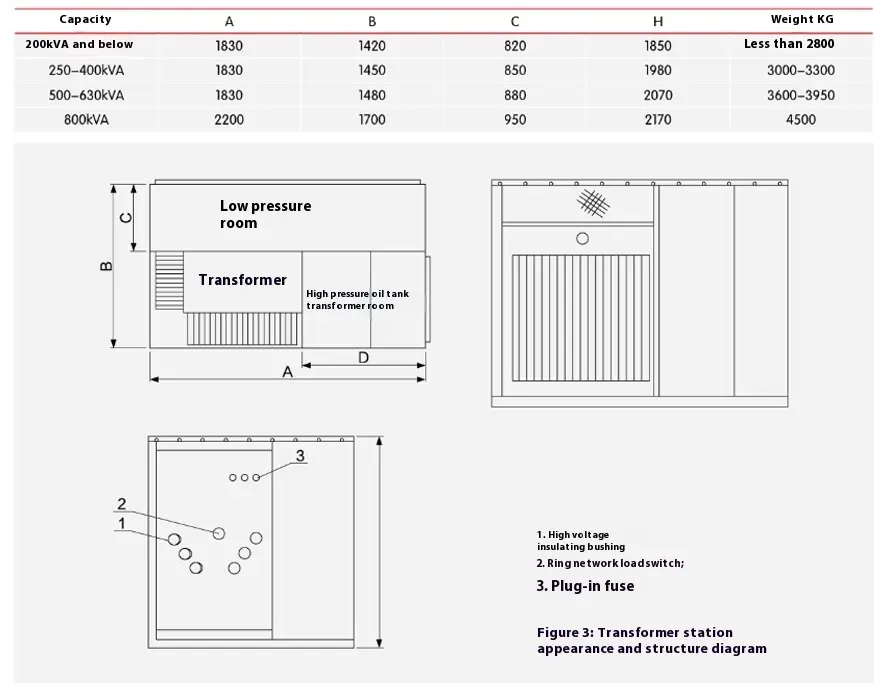

10 কেভি প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেটের উপস্থিতি এবং কাঠামো চিত্র 2 এবং 3 এ দেখানো হয়েছে The দুটি অংশ কেবল বৈদ্যুতিকভাবে সংযুক্ত এবং তেল অবরুদ্ধ করা হয়। স্কিম্যাটিক ডায়াগ্রামটি চিত্র 1 এ দেখানো হয়েছে, যেখানে "আমি" এবং "আমি" লাইনগুলি লুপ নেটওয়ার্ক ফিডার, "এলএল" শাখাগুলি ট্রান্সফর্মার শাখা এবং "ভি" হ'ল কম-ভোল্টেজ আউটপুট। মন্ত্রিসভা উভয় রিং নেটওয়ার্ক পাওয়ার সাপ্লাই সিস্টেম এবং টার্মিনাল সিস্টেমে ব্যবহার করা যেতে পারে এবং রূপান্তরটি খুব সুবিধাজনক। লাইনের ফিড এবং "Lⅲ" শাখাটি রিং নেটওয়ার্কের লোড স্যুইচ দিয়ে স্যুইচ করা হয়েছে। একই সময়ে, ট্রান্সফর্মারের উচ্চ-ভোল্টেজ পাশের আগত টার্মিনালটি শর্ট-সার্কিট ফল্ট এবং ওভারলোড এবং শাখার ওভার লোড এবং ওভার ওভার ওভার রক্ষার জন্য ব্যাকআপ সুরক্ষা ফিউজ এবং প্লাগ-ইন ফিউস দিয়ে সজ্জিত। একই সময়ে, উচ্চ-ভোল্টেজ ডিসপ্লে ডিভাইস এবং বজ্র গ্রেপ্তারকারীরাও ইনস্টল করা যেতে পারে। ট্রান্সফর্মারের নিম্ন-ভোল্টেজ প্রান্তটি একটি মিটার এবং একটি লো-ভোল্টেজ সার্কিট ব্রেকার দিয়ে যাওয়ার পরে আউটপুট।

◆ ট্রান্সফর্মার

প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেট এস 11 সিরিজের তিন-পর্যায়ের তেল-নিমজ্জনিত ট্রান্সফর্মারকে স্বল্প ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং কম শব্দ গ্রহণ করা হয়। সম্পূর্ণ সিলযুক্ত কাঠামো কার্যকরভাবে বায়ু দূষণ এবং আর্দ্রতার কারণে সৃষ্ট নিরোধক অবক্ষয়কে বিচ্ছিন্ন করে। তেল ট্যাঙ্ক শেলের rug েউখেলান শীটে তাপ অপচয় এবং শীতল হওয়ার কাজ রয়েছে এবং কার্যকরভাবে অভ্যন্তরীণ চাপ হ্রাস করে।

◆ দ্বি-স্টেশন টার্মিনাল লোড সুইচ

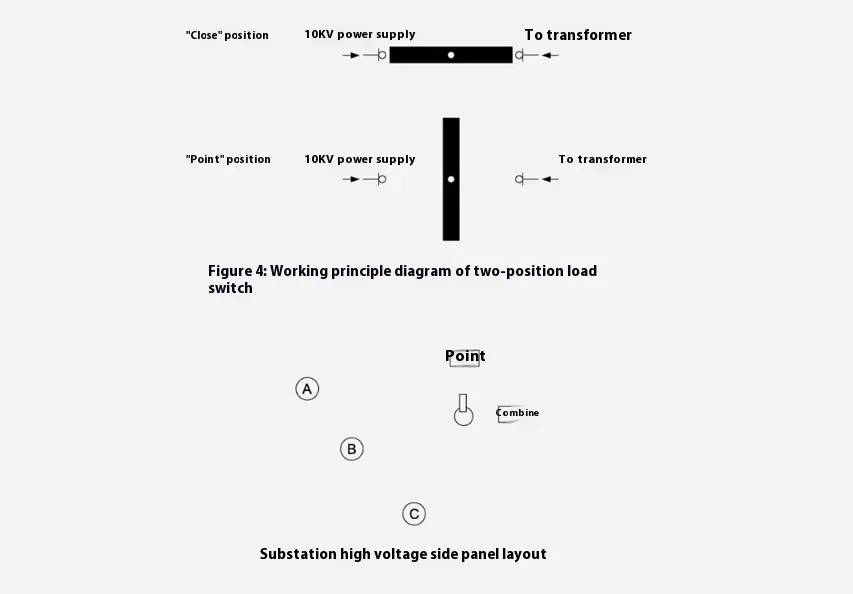

এর কাঠামোগত চিত্রটি চিত্র 4 এ দেখানো হয়েছে, যেখানে "আমি" উচ্চ-ভোল্টেজ আগত টার্মিনালের সাথে সংযুক্ত রয়েছে। অপারেশন চলাকালীন, ব্যবহারকারী লোড স্যুইচের ঘোরানো শ্যাফটে বিশেষ অপারেটিং হ্যান্ডেলটি সন্নিবেশ করে এবং এটি 90 ডিগ্রি ঘড়ির কাঁটার দিকে ঘোরান এবং লোড সুইচটি "অফ" অবস্থানে পরিণত হয়। টার্মিনাল লোড স্যুইচটি কেবল টার্মিনাল পাওয়ার সাপ্লাই মোডে ট্রান্সফর্মার শাখাটি কেটে দেয় বা প্লাগ-ইন ফিউজ কোরটি প্রতিস্থাপনের সময় কাজ করে, তাই টার্মিনাল নেতিবাচক লোড স্যুইচটিতে কেবল দুটি অবস্থান অফ এবং চালু রয়েছে এবং অপারেটিং ফোর্সটিও এর ছোট আকারের কারণে ছোট। তেলের ট্যাঙ্কে তেল দূষণ হ্রাস করার জন্য, পরামর্শ দেওয়া হয় যে ব্যবহারকারী চাপের পাশের লোড হ্রাস করতে লোড সুইচটি পরিচালনা করার আগে লো-ভোল্টেজ সুইচটি বন্ধ করে দেয়।

◆ সুরক্ষা ফিউজ

প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেটের সুরক্ষা ফিউজটি ট্রান্সফর্মার শাখায় প্লাগ-ইন ফিউজের সাথে সিরিজে সংযুক্ত রয়েছে (চিত্র 2-এ আর 1 এবং আর 2 দেখুন) একটি পূর্ণ-পরিসীমা সুরক্ষা ফিউজ গঠনের জন্য। এটি কেবল তখনই উড়ে যায় যখন মন্ত্রিসভার অভ্যন্তরে একটি শর্ট সার্কিট ত্রুটি থাকে, তাই ফুঁকানোর সম্ভাবনা খুব কম থাকে। এটি উপরের তেলের ট্যাঙ্কে ইনস্টল করা আছে এবং এটি আপডেট করতে হলে তেলের ট্যাঙ্কটি খুলতে হবে।

◆ প্রকারের ফিউজ সন্নিবেশ করুন

এর গলে যাওয়া কোরটিতে দ্বৈত সংবেদনশীলতা (তাপমাত্রা এবং বর্তমান) রয়েছে, অর্থাৎ লোড সাইডটি ব্যর্থ হলে এটি গলে যায় (ওভারলোড বা অতিরিক্ত তাপমাত্রা)। প্লাগ-ইন ফিউজ এবং ব্যাকআপ সুরক্ষা ফিউজ সিরিজে ব্যবহৃত হয়, যা পুরো পরিসীমাটিকে ছোট কারেন্ট (বেশ কয়েকবার) থেকে বড় কারেন্টে (বেশ কয়েক দশক কিলোম্পারিস) থেকে রক্ষা করতে পারে এবং সর্বাধিক ব্রেকিং কারেন্টটি 50 কেএ।

দ্রষ্টব্য ：

1. সারণীতে তালিকাভুক্ত সমস্ত হ'ল ফিউজের রেটিং। ব্যাকআপ সুরক্ষা ফিউজটি কেবল তখনই উড়ে যায় যখন প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনেটের অভ্যন্তরে একটি শর্ট সার্কিট ত্রুটি থাকে।

2. নির্বাচিত ট্রান্সফর্মারটি কেবলমাত্র DIN11 এর সংযোগ মোডের জন্য উপযুক্ত।

৩. সন্নিবেশিত ফিউজটি নির্বাচন করার সময়, এটি বিবেচনা করা উচিত যে ট্রান্সফর্মারের সম্পূর্ণ ক্ষমতার বর্তমানের 3-4 গুণ 300 এর মধ্যে গলে যাওয়া উচিত, এবং একই সময়ে, এটি সন্তুষ্ট হওয়া উচিত যে ট্রান্সফর্মারের সম্পূর্ণ ক্ষমতা স্রোত গলে যাওয়া উচিত যখন 0.1s ব্যবহৃত হয়।

৪. আইইসি স্ট্যান্ডার্ড অনুসারে, ফিউজ -২৫ ℃ ~+40 ℃ এর রাজনৈতিক পরিসরে কাজ করতে পারে ℃ যখন তেলের তাপমাত্রা +40 ℃ এর চেয়ে বেশি হয়, তখন প্রতি 1 ℃ বৃদ্ধির জন্য ফিউজের রেটযুক্ত স্রোত 1% হ্রাস করা উচিত।

◆ কনুই টাইপ এবং "টি" টাইপ কেবলের মাথা

12 কেভি প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ ক্যাবিনের উচ্চ-ভোল্টেজ আগত এবং বহির্গামী লাইনগুলি কেবলের আগত এবং বহির্গামী লাইন গ্রহণ করে এবং উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাইটি ইপোক্সি-কাস্ট ইনসুলেটিং হাতা দ্বারা তেল ট্যাঙ্কের বাইরে নিয়ে যায়। কারখানার পরীক্ষা এবং ব্যবহারকারীর গ্রহণযোগ্যতা পরীক্ষার সুবিধার্থে, অন্তরক হাতা নিজেরাই 10 কেভি পাওয়ার ফ্রিকোয়েন্সি সহ্য করার ক্ষমতা রাখে ভোল্টেজ এবং বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে। তারের মাথা ইনস্টল করার আগে, ব্যবহারকারীর বিদ্যুতের গ্রেপ্তারকারীদের প্রয়োজন কিনা তা জানা দরকার। যদি প্রয়োজন হয় তবে লুপের আগত এবং বহির্গামী লাইনে অন্তরক হাতাগুলির একটি সেট ডাবল-পাস প্রকার গ্রহণ করে এবং অন্য সেটটি একক-পাস প্রকার গ্রহণ করে।

একটি কনুই বা টি-আকৃতির কেবলের মাথা চয়ন করুন যা তারের বিভাগের সাথে মেলে, তার অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলি পরিষ্কার করে এবং অ্যানহাইড্রস ইথানল দিয়ে অন্তরক হাতের পৃষ্ঠটি পরিষ্কার করুন, হাতা পৃষ্ঠের উপর একটি সামান্য 7501 ভ্যাকুয়াম সিলিকন গ্রীস প্রয়োগ করুন এবং কেবলের কর্মক্ষেত্রের বিশেষ ইনস্টলেশন নির্দিষ্টকরণ অনুসারে এটি ইনস্টল করুন। ডাবল-পাস ইনসুলেটিং হাতাটির অন্য প্রান্তে, একইভাবে একটি বিশেষ সম্পূর্ণ সিলযুক্ত জিংক অক্সাইড অ্যারেস্টার ইনস্টল করুন। তারের মাথা ইনস্টলেশন জন্য নির্দেশাবলী দেখুন।

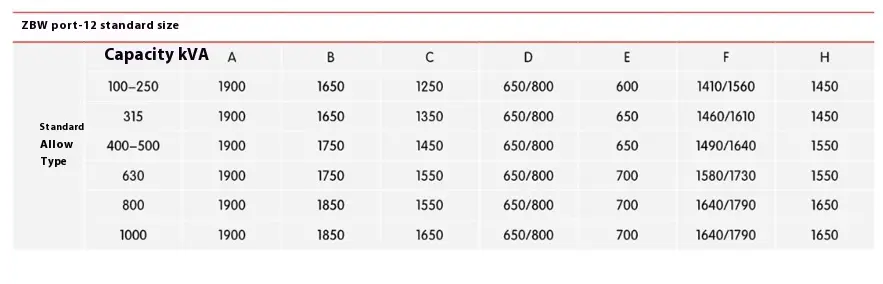

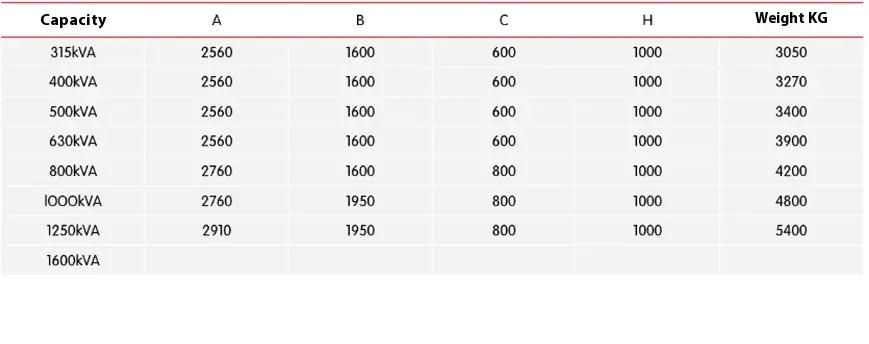

Pre প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপের মন্ত্রিপরিষদের মাত্রা
