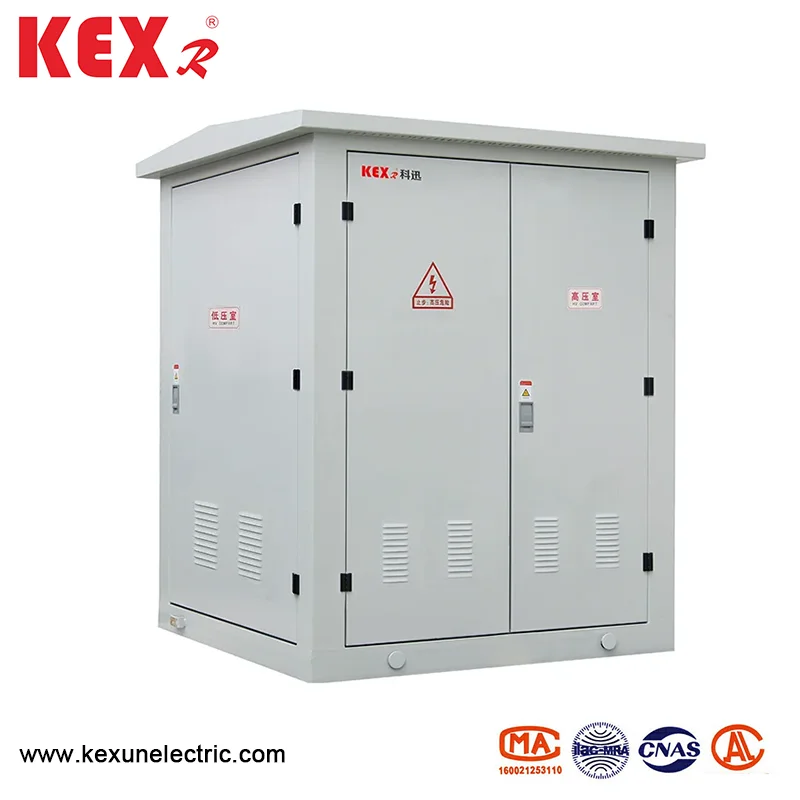

মিনিয়েচারাইজড ইউরোপীয় বক্স টাইপ সাবস্টেশন

◆ সামগ্রিক কাঠামো

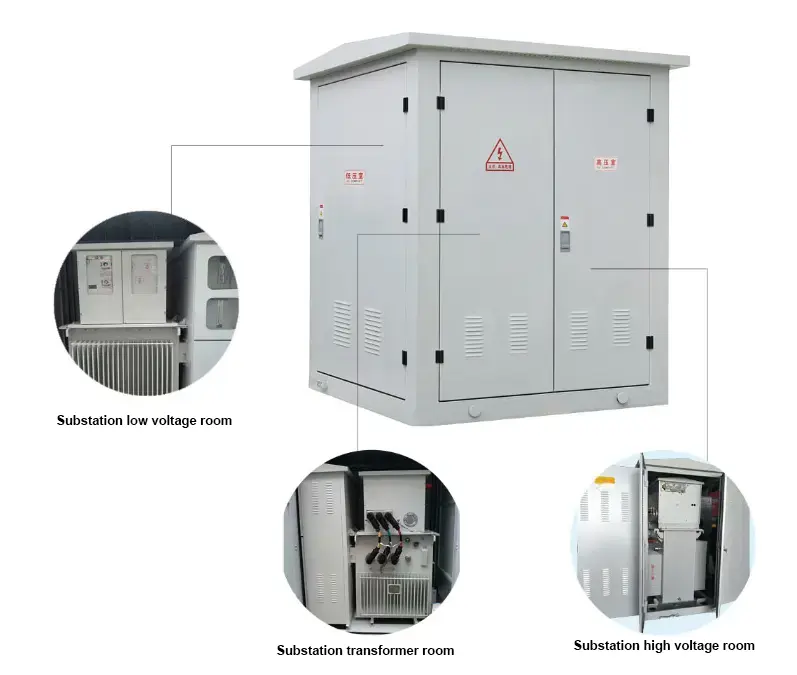

1. ওয়াইবি □ -12 মিনিয়েচারাইজড ইউরোপীয় বক্স টাইপ সাবস্টেশনটি মূলত তিনটি ভাগে বিভক্ত: উচ্চ-ভোল্টেজ সুইচ রুম, ট্রান্সফর্মার রুম এবং লো-ভোল্টেজ স্যুইচ রুম, যা আলাদাভাবে পরিবহন করা যায়।

২. পণ্যটির তাপমাত্রা বৃদ্ধির মাত্রা নিশ্চিত করতে পণ্যটি একটি অনন্য বৃহত-চক্রের তাপ অপচয় হ্রাস নকশা গ্রহণ করে এবং কক্ষগুলির মধ্যে পৃথক সিলিং কক্ষগুলির মধ্যে তাপ বিনিময় গঠন করবে না।

৩. পণ্য শেলটি উচ্চ মানের স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি। ইস্পাত প্লেট কাঠামোর সমস্ত অংশে বিশেষ অ্যান্টি-জারা চিকিত্সা করা হয়েছে এবং স্টেইনলেস স্টিল প্লেট কাঠামোর শক্তিশালী জারা প্রতিরোধের এবং ভাল যান্ত্রিক শক্তি রয়েছে।

৪. পণ্যটি অতিরিক্ত বিল্ডিং ফাউন্ডেশন ছাড়াই বাড়ির অভ্যন্তরে সরাসরি ইনস্টল করা যেতে পারে, যা ব্যয় এবং স্থান সাশ্রয় করে এবং ইনস্টল করতে সুবিধাজনক।

◆ উচ্চ ভোল্টেজ চেম্বার

আমাদের সংস্থা দ্বারা স্বতন্ত্রভাবে বিকাশিত এসএফ 6 গ্যাস-ভরা সুইচগিয়ার উচ্চ ভোল্টেজের জন্য গৃহীত হয় এবং সমস্ত সুইচগিয়ার এবং বাসবারগুলি বাইরে কোনও উন্মুক্ত চার্জযুক্ত দেহ ছাড়াই একটি বন্ধ স্টেইনলেস স্টিল বাক্সে সিল করা হয়। নিরাপদ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা; সম্পূর্ণরূপে মডিউলার ডিজাইন, সমস্ত মডিউলগুলি বিদ্যুৎ খরচ প্রয়োজনীয়তা অনুসারে সাইড আউটলেট এবং শীর্ষ সম্প্রসারণের সংযোগ মোডটি উপলব্ধি করতে পারে এবং সর্বাধিক পরিমাণে বিদ্যুৎ সরবরাহ প্রকল্পের প্রয়োজনীয়তা পূরণ করতে পারে।

◆ কম ভোল্টেজ চেম্বার

লো-ভোল্টেজ সাইড ইনলেট এবং আউটলেট লাইনগুলি সমস্ত নতুন ছাঁচযুক্ত কেস সার্কিট ব্রেকার দিয়ে তৈরি, যা আকারে ছোট, আর্সিং থেকে মুক্ত এবং প্রতিস্থাপন করা সহজ। বহুমুখী বুদ্ধিমান বিস্তৃত সুরক্ষা নিয়ামক এবং নতুন সংহত প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ডিভাইস।

◆ ট্রান্সফর্মার চেম্বার

ট্রান্সফর্মারটি ইপোক্সি রজন দিয়ে পুরোপুরি অন্তরক হয়, এবং নিরোধক এবং তাপ প্রতিরোধের স্তরটি এফ, এবং ট্রান্সফর্মারটিতে কোনও দহন-সমর্থনকারী উপকরণ নেই এবং অপারেশনের সময় পরিবেশের পক্ষে উপযুক্ত নয় এমন কোনও গ্যাস বা অন্যান্য মধ্যবর্তী পণ্য উত্পাদন করে না, সুতরাং এটিতে ভাল শিখা প্রতিবন্ধকতা, পরিবেশগত সুরক্ষা এবং শক্তি সঞ্চয় করার বৈশিষ্ট্য রয়েছে।

◆ অভ্যন্তরীণ লিঙ্ক

ভোল্টেজ ট্রান্সফর্মার এবং চাইনিজ সলিড স্যুইচটি কোম্পানির সলিড ইনসুলেটেড কেবল আনুষাঙ্গিকগুলির সাথে সংযুক্ত রয়েছে, যা সম্পূর্ণ অন্তরক এবং নিরাপদ এবং নির্ভরযোগ্য

● ফাংশন এবং বৈশিষ্ট্য

মিনিয়েচারাইজড ইউরোপীয় বক্স সাবস্টেশনটির উচ্চ ভোল্টেজ চেম্বারটি উচ্চ ভোল্টেজ লোড সুইচ, উচ্চ ভোল্টেজ ফিউজ এবং বিদ্যুতের অ্যারেস্টার দ্বারা গঠিত, যা পাওয়ার ট্রান্সমিশন বন্ধ করতে পারে এবং একই সাথে ওভারলোড এবং শর্ট সার্কিট সুরক্ষা থাকতে পারে। লো-ভোল্টেজ চেম্বারটি লো-ভোল্টেজ এয়ার স্যুইচ, বর্তমান ট্রান্সফর্মার, অ্যামিটার এবং ভোল্টমিটার দ্বারা গঠিত। মিনিয়েচারাইজড ইউরোপীয় বক্স সাবস্টেশন শীর্ষস্থানীয় প্রক্রিয়াজাতকরণ প্রযুক্তি গ্রহণ করে এবং ভাল জারা প্রতিরোধের এবং পরিধান প্রতিরোধের রয়েছে। এর সুবিধাগুলি হ'ল নমনীয় সংমিশ্রণ, সুবিধাজনক পরিবহন, ইনস্টলেশন এবং নির্মাণ, স্বল্প ব্যয়, কোনও দূষণ এবং নিরাপদ এবং নির্ভরযোগ্য অপারেশন। একই সময়ে, মিনিয়েচারাইজড ইউরোপীয় বক্স সাবস্টেশনটি উচ্চতর ডিগ্রি অটোমেশন সহ একটি ডিভাইস এবং এটি বুদ্ধিমানভাবে ডিজাইন করা হয়েছে, যা সমস্ত অংশকে সম্পূর্ণরূপে রক্ষা করতে পারে এবং অপ্রত্যাশিতদের চাহিদা পূরণ করতে পারে। সাধারণভাবে বলতে গেলে, মিনিয়েচারাইজড ইউরোপীয় বক্স সাবস্টেশন হ'ল বক্স ট্রান্সফর্মার যা বিনিয়োগ সংরক্ষণ করে এবং দ্রুততম প্রভাব পায়।

● উচ্চ ভোল্টেজ চেম্বার

উচ্চ ভোল্টেজ চেম্বারটি সাধারণত লোড স্যুইচ এবং ফিউজের সংমিশ্রণ দ্বারা সুরক্ষিত থাকে। ফিউজের এক ধাপ উড়িয়ে দেওয়ার পরে, তিন-পর্যায়ের লিঙ্কেজ ট্রিপস। লোড সুইচগুলি সংকুচিত এয়ার প্রকার, ভ্যাকুয়াম টাইপ, সালফার হেক্সাফ্লোরাইড প্রকার ইত্যাদিতে উপলব্ধ, যা অপারেটিং প্রক্রিয়া বিতরণ করতে পারে এবং স্বয়ংক্রিয় আপগ্রেড উপলব্ধি করতে পারে; ফিউজ একটি স্ট্রাইকারের সাথে একটি উচ্চ-ভোল্টেজ বর্তমান-সীমাবদ্ধ ফিউজ, যার নির্ভরযোগ্য ক্রিয়া এবং বৃহত ভাঙ্গার ক্ষমতা রয়েছে। মূল প্রযুক্তিগত পরামিতিগুলির জন্য নীচের টেবিলটি দেখুন। 800KVA এর উপরে ট্রান্সফর্মারগুলির জন্য, জেডএন 12, জেডএন 28 এবং ভিএস 1 এর মতো ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সুরক্ষার জন্য নির্বাচন করা যেতে পারে।

● লো ভোল্টেজ চেম্বার

লো-ভোল্টেজ চেম্বারের মূল স্যুইচ দিকটি সর্বজনীন বা বুদ্ধিমান সার্কিট ব্রেকার গ্রহণ করে, যা বাছাই করে সার্কিটটিকে সুরক্ষা দিতে পারে; আউটলেট সুইচ একটি নতুন ধরণের প্লাস্টিকের শেল সুইচ গ্রহণ করে, যা আকারে ছোট এবং আর্সিংয়ে সংক্ষিপ্ত, 30 টি সার্কিট পর্যন্ত; ব্যবহারকারীদের বেছে নেওয়ার জন্য যোগাযোগকারী এবং যোগাযোগবিহীন স্যুইচিং মোড রয়েছে।

● ট্রান্সফর্মার

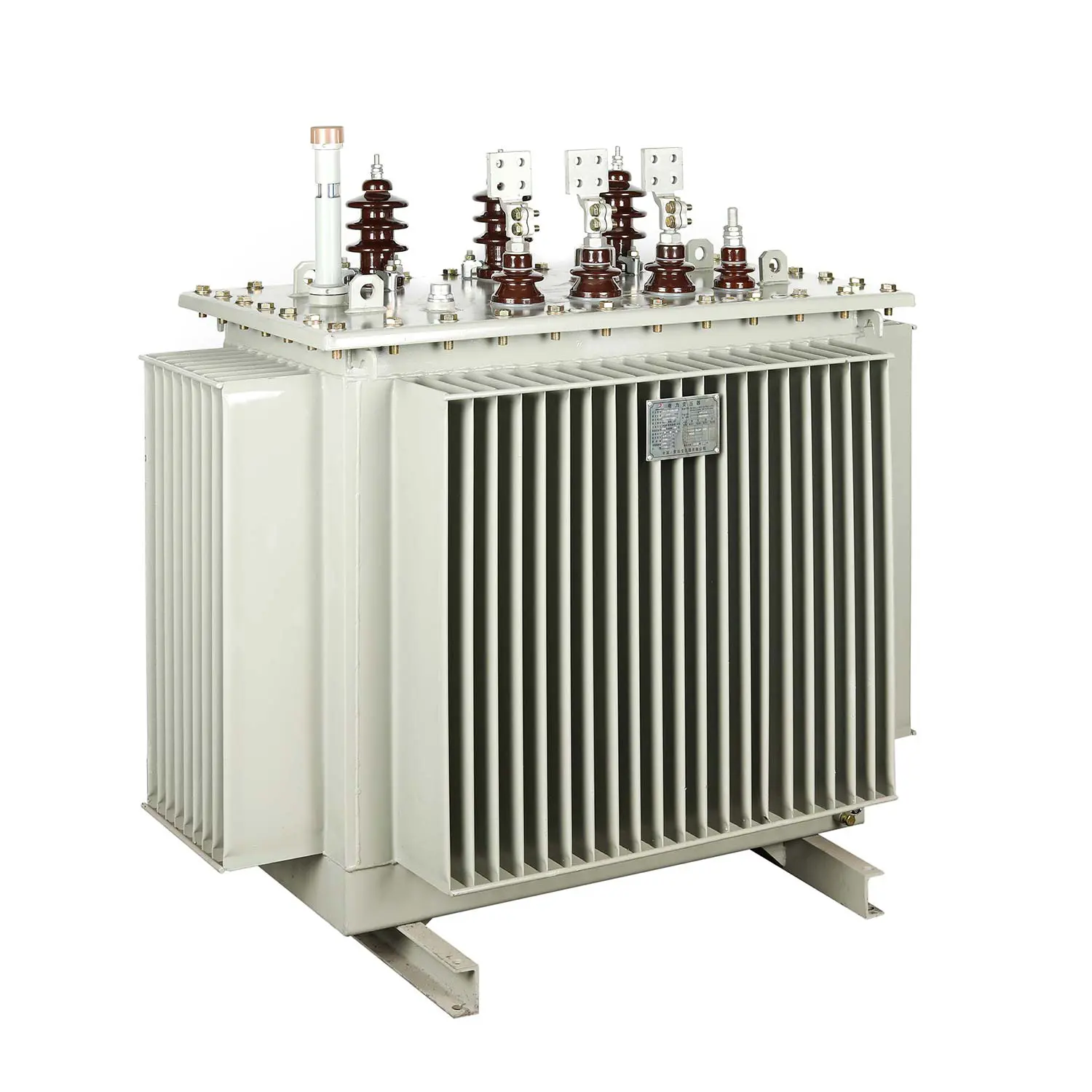

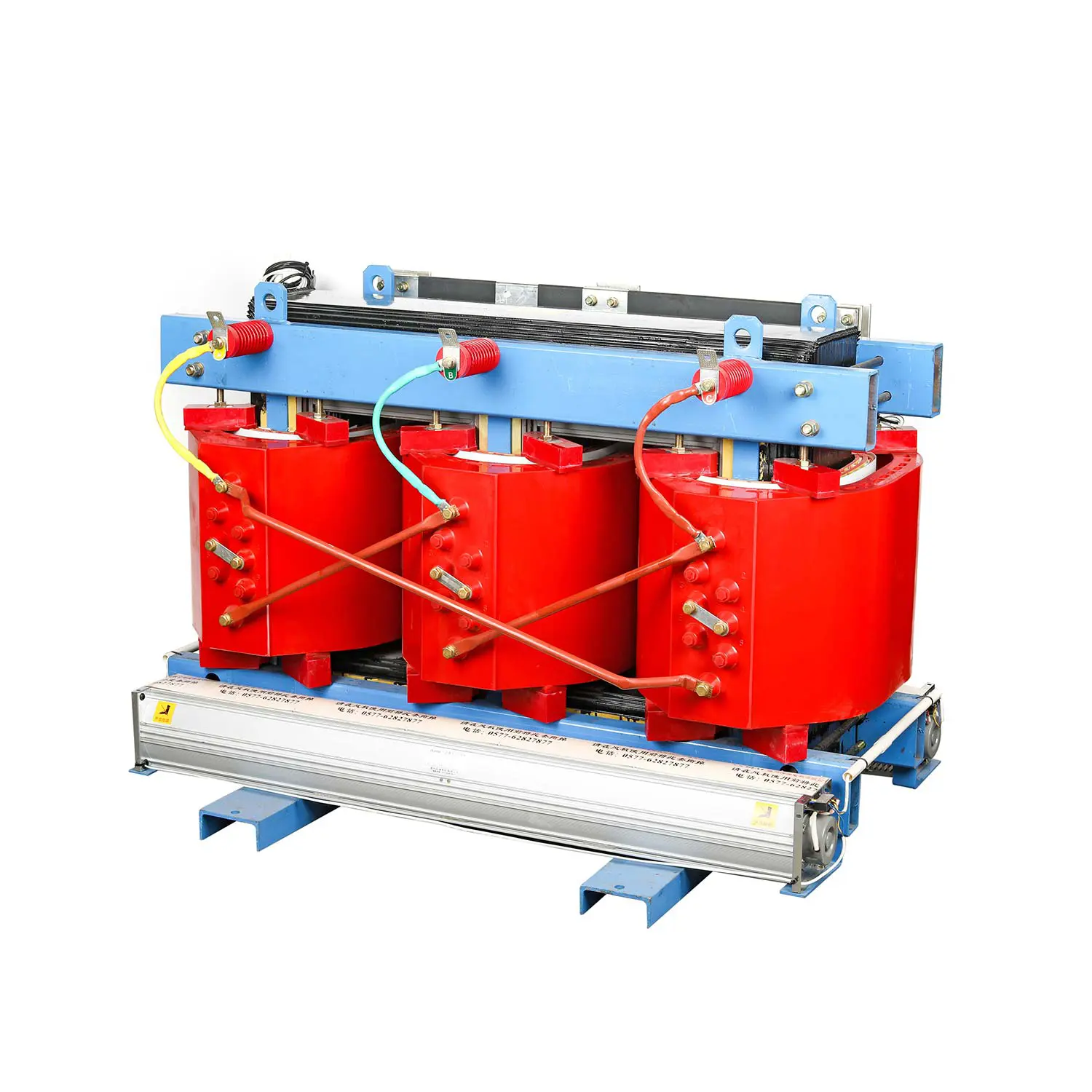

ওয়াইবি □ -12 মিনিয়েচারাইজড ইউরোপীয় বক্স টাইপ সাবস্টেশনটি কম-লোকসান, তেল-নিমজ্জনিত, সম্পূর্ণ সিল করা এস 9, এস 10 এবং এস 11 সিরিজ ট্রান্সফর্মারগুলি চয়ন করুন, বা রজন-ইনসুলেটেড বা নোমেক্স পেপার-ইনসুলেটেড পরিবেশ-বান্ধব শুকনো প্রকারের ট্রান্সফর্মারগুলি চয়ন করুন এবং ট্রান্সফরমারটির সুবিধার্থে নীচে একটি ট্রলি দিয়ে সজ্জিত করা হয়েছে।

● পারফরম্যান্স প্যারামিটার টেবিল

Load লোড স্যুইচ এর প্রযুক্তিগত পরামিতি

Vic উচ্চ ভোল্টেজ ফিউজের প্রযুক্তিগত পরামিতি

Low কম ভোল্টেজ সার্কিট ব্রেকারের প্রযুক্তিগত পরামিতি

Use ব্যবহারের পরিবেশগত শর্তাদি

◆ উচ্চতা: মিনিয়েচারাইজড ইউরোপীয় বক্স টাইপ সাবস্টেশনটি 4000 মিটারের মধ্যে ব্যবহার করা উচিত

◆ তাপমাত্রা: -25 ~ 40 ℃ ℃

◆ আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয় এবং মাসিক গড় 90%এর বেশি নয়;

◆ ইনস্টলেশন স্থান: কোনও আগুন, বিস্ফোরণ বিপদ, পরিবাহী ধূলিকণা, রাসায়নিক ক্ষয়কারী গ্যাস এবং সহিংস কম্পন নেই। যদি উপরের শর্তগুলি অতিক্রম করা হয় তবে ব্যবহারকারীরা আমাদের সংস্থার সাথে পরামর্শ করতে পারেন।

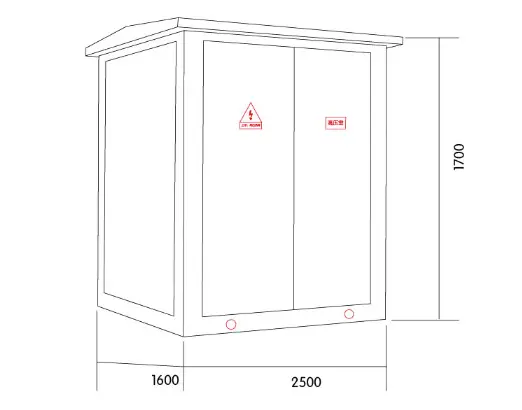

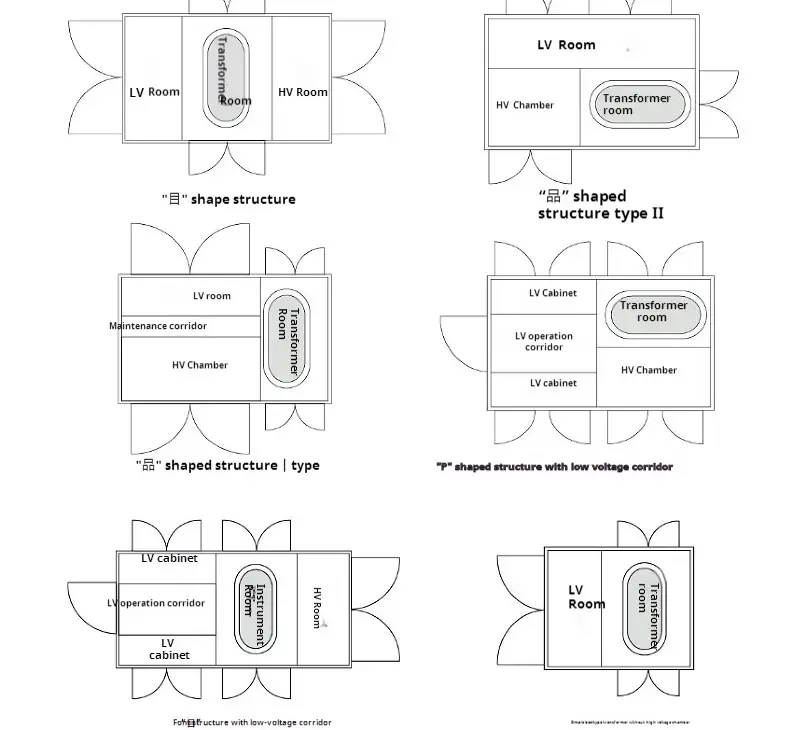

● লেআউট ডাইমেনশন ডায়াগ্রাম

Kex কেন কেএক্সআর বেছে নিন?

◆ পণ্য সুবিধাগুলি: আমাদের ক্ষুদ্রতর ইউরোপীয় বক্স টাইপ সাবস্টেশনটিতে অনেকগুলি পেটেন্ট রয়েছে এবং বিভিন্ন শংসাপত্রগুলি পাস করেছে (আইএসও 9001,3 সি, ইত্যাদি।) ， দুর্দান্ত পণ্যের গুণমানটি আমাদের পাদদেশের ভিত্তি।

◆ দামের সুবিধাগুলি customer গ্রাহকের দৃষ্টিকোণ থেকে, কেএক্সআর বিশ্বাস করে যে ছোট মুনাফা তবে দ্রুত টার্নওভার উদ্যোগগুলি দীর্ঘ সময়ের জন্য বেঁচে থাকতে পারে F

◆ গুণমানের নিশ্চয়তা সুবিধা: আমরা বেশিরভাগ কেএক্সআর পণ্যগুলির জন্য 12-24 মাসের একটি ওয়ারেন্টি সরবরাহ করি, যা আমাদের বেশিরভাগ সমবয়সীদের চেয়ে বেশি।

◆ অনন্য কাস্টমাইজেশন স্কিম: গ্রাহকদের পৃথক প্রয়োজন বিবেচনা করে আমরা বিভিন্ন ব্যবহারের পরিস্থিতি পূরণের জন্য কাস্টমাইজড পণ্য উত্পাদন করতে পারি।
