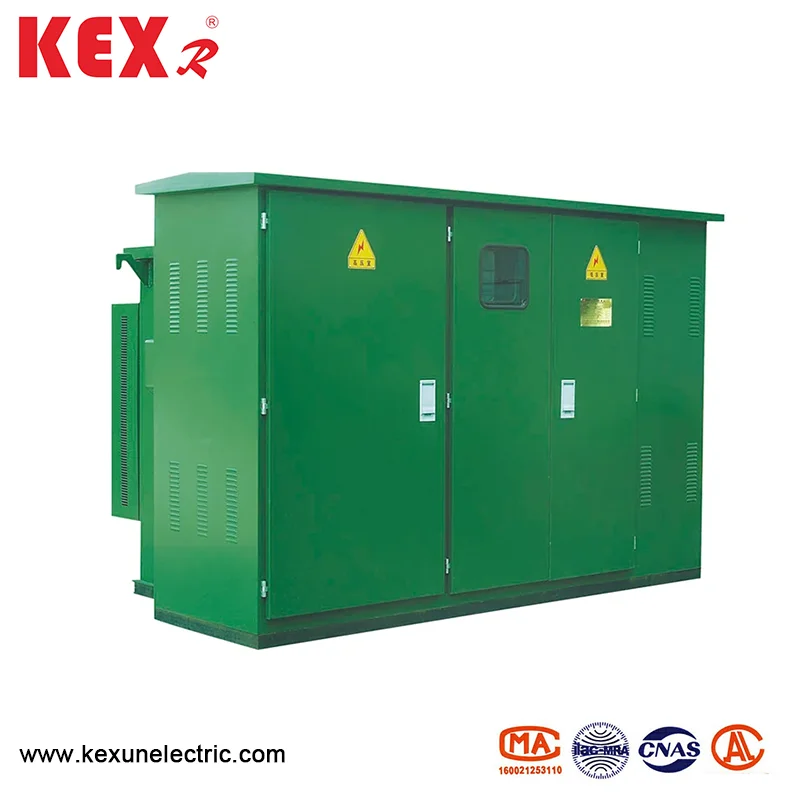

প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মার

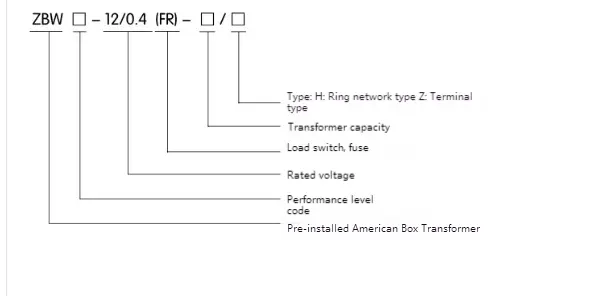

মডেল এবং অর্থ

Use ব্যবহারের পরিবেশগত শর্তাদি

◆ পরিবেশের তাপমাত্রা: প্রাক -ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারটি পরিবেশে -30 ~ 40 ℃ এর মধ্যে ব্যবহার করা উচিত

◆ উচ্চতা: 4000 মিটার নীচে

◆ বাতাসের গতি: 34 মি/সেকেন্ডের নীচে

◆ আর্দ্রতা: গড় দৈনিক আপেক্ষিক আর্দ্রতা 95%এর বেশি নয়; মাসিক আপেক্ষিক আর্দ্রতা মান 95% এর বেশি নয়

◆ শকপ্রুফ স্তর: অনুভূমিক ত্বরণ 0.4 মি/এসও বেশি নয় এবং উল্লম্ব ত্বরণ 0.15 মিটার/s² এর বেশি নয়

◆ ইনস্টলেশন প্রবণতা: 3 ° এর মধ্যে

◆ ইনস্টলেশন পরিবেশ: আশেপাশের বায়ু স্পষ্টতই ক্ষয়কারী এবং দহনযোগ্য গ্যাস দ্বারা দূষিত হয় না এবং ইনস্টলেশন সাইটে কোনও হিংস্র কম্পন নেই।

দ্রষ্টব্য: উপরের শর্তগুলির বাইরে প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মার অর্ডার করার সময় আপনি আমাদের সংস্থার সাথে আলোচনা করতে পারেন।

● প্রযুক্তিগত প্যারামিটার টেবিল

◆ ট্রান্সফর্মার

◆ লোড সুইচ

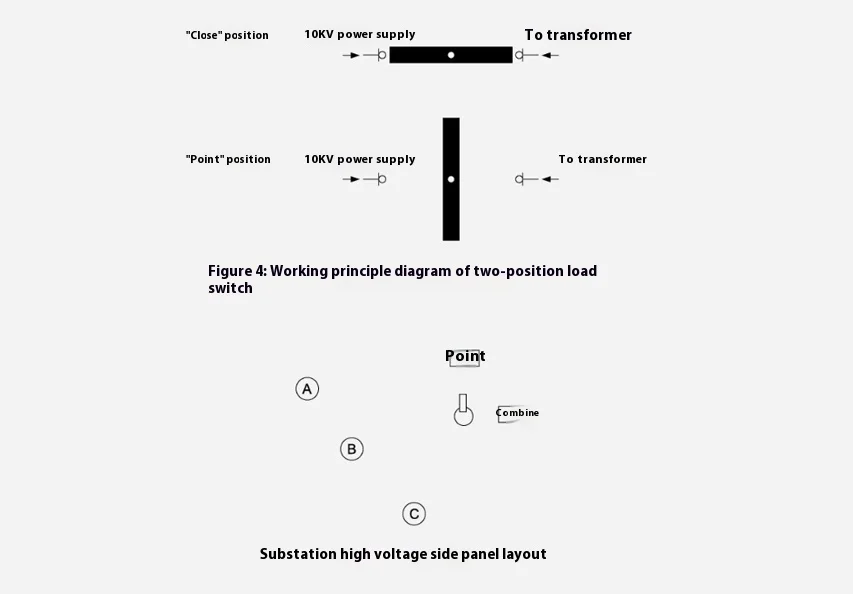

প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারটির লোড স্যুইচটি তেল-নিমজ্জনিত, তিন-পর্যায়ের লিঙ্কেজ স্যুইচ এবং স্প্রিং অপারেটিং মেকানিজম; এটি লোডের সাথে খোলা এবং বন্ধ করা যেতে পারে এবং এর খোলার এবং সমাপ্তির গতির অপারেটিং ফোর্সের সাথে কোনও সম্পর্ক নেই। প্রকারগুলি হ'ল দ্বি-স্টেশন, চার-স্টেশন টি-টাইপ এবং চার-স্টেশন ভি-টাইপ।

◆ ব্যাকআপ সুরক্ষা ফিউজ

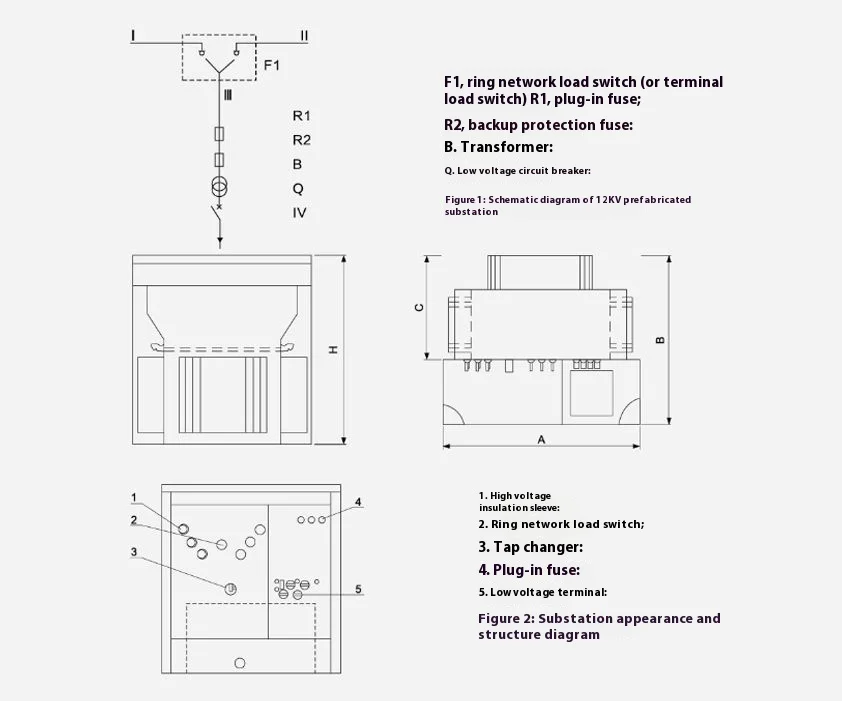

প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারটির ফিউজটি ট্রান্সফর্মার শাখায় প্লাগ-ইন ফিউজের সাথে সিরিজে সংযুক্ত রয়েছে (চিত্র 2-এ আর 1 এবং আর 2 দেখুন) একটি পূর্ণ-পরিসীমা সুরক্ষা ফিউজ গঠনের জন্য। ট্রান্সফর্মারের অভ্যন্তরে একটি শর্ট সার্কিট ত্রুটি থাকলে এটি কেবল তখনই ফুঁকছে, সুতরাং ফুঁকানোর সম্ভাবনা খুব কম। এটি উপরের তেলের ট্যাঙ্কে ইনস্টল করা আছে এবং এটি আপডেট করতে হলে তেলের ট্যাঙ্কটি খুলতে হবে।

◆ ফিউজে প্লাগ

1. প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারের ফিউজ ’কোরের তাপমাত্রা এবং স্রোতের দুটি বৈশিষ্ট্য রয়েছে, অর্থাৎ ওভারলোড লোড প্রান্তে ঘটে, বা তাপমাত্রা খুব বেশি হলে এটি গলে যায়। প্লাগ-ইন ফিউজ এবং ব্যাকআপ সুরক্ষা ফিউজ সিরিজে ব্যবহৃত হয়, যা পুরো পরিসরটিকে বেশ কয়েকটি এম্পিয়ার থেকে কয়েক হাজার অ্যাম্পিয়ারে রক্ষা করতে পারে এবং সর্বোচ্চ ব্রেকিং কারেন্টটি 50 কেএ।

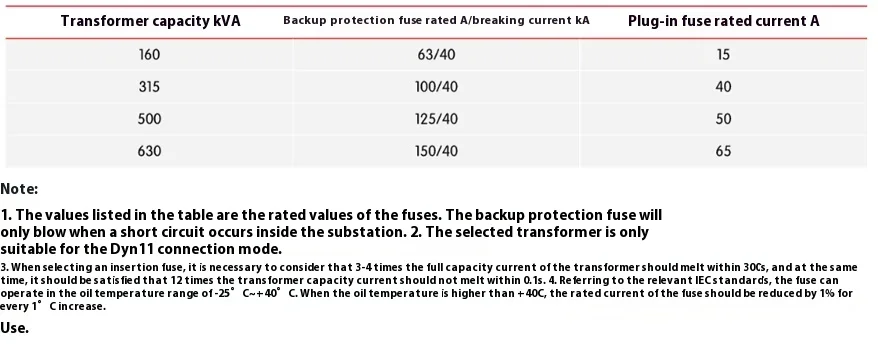

২. ব্যাকআপ ফিউজ এবং প্লাগ-ইন ফিউজের যুক্তিসঙ্গত মিলটি সরাসরি পুরো ট্রান্সফর্মারের কার্যকারিতা প্রভাবিত করবে। রেফারেন্সের জন্য 10 কেভি প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারটিতে ফিউজ নির্বাচন নির্দেশিকাগুলির একটি অংশের জন্য নিম্নলিখিত টেবিলটি দেখুন।

3. প্লাগ-ইন ফিউজ এমন একটি উপাদান যা বাহ্যিকভাবে ফিউজ কোরটি প্রতিস্থাপন করতে পারে। প্রতিস্থাপনের সময়, প্রথমে জ্বালানী ট্যাঙ্কের ভিতরে এবং বাইরে চাপের ভারসাম্য বজায় রাখতে উপরের জ্বালানী ট্যাঙ্কের চাপ ত্রাণ ভালভের টান রিংটি টানুন। অপারেটর এবং সরঞ্জামগুলির সুরক্ষা নিশ্চিত করার জন্য, কোনও লোড না থাকলে প্লাগ-ইন ফিউজগুলি প্লাগ এবং প্লাগ করা উচিত। অতএব, নিম্ন-ভোল্টেজের দিকের পুরো লোড কেটে ফেলার জন্য লো-ভোল্টেজ স্যুইচটি প্রথমে বন্ধ করা উচিত। তারপরে, ফিউজ সিটের হ্যান্ডেলটি অপারেটিং হ্যান্ডেলটি দিয়ে আনস্ক্রেড করা উচিত এবং তারপরে গ্যাসকেট এবং বাইরের প্রাচীরের মধ্যে সংযুক্তি দূর করতে প্রায় 90 ডিগ্রি দ্বারা ঘোরানো উচিত। ফিউজ গলে 70-80 মিমি জন্য তির্যকভাবে ward র্ধ্বমুখী টানতে হবে এবং এটি কয়েক সেকেন্ডের জন্য থাকা উচিত। গলে যাওয়ার কিছু তেল শুকানোর পরে, জ্বালানী ট্যাঙ্কের বাইরের অন্যান্য উপাদানগুলি থেকে তেলের ফোঁটাগুলি এড়াতে গলে যাওয়া উচিত। একটি পরিষ্কার সুতির কাপড় দিয়ে গলে পৃষ্ঠটি মুছুন এবং তারপরে কোরটি প্রতিস্থাপন করুন। প্রতিস্থাপনের সময়, গলিত কোরটিতে নির্দেশিত পরামিতিগুলিতে মনোযোগ দিতে ভুলবেন না এবং বিভিন্ন পরামিতিগুলি প্রতিস্থাপন করা যায় না। প্রতিস্থাপন পদক্ষেপের জন্য সংযুক্তি 3 দেখুন। ফিউজ সাপোর্টে প্রতিস্থাপনের পরে গলিত কোরটি .োকান, এবং যখন গলিত কোরের হ্যান্ডেলটি লকিং অবস্থানে পরিণত হয়, তখন নিশ্চিত করুন যে স্টেইনলেস স্টিলের ওয়াশার ফিউজ সমর্থনের কাছাকাছি রয়েছে, এবং হ্যান্ডেলটি বসের উপর বক করা হয় যাতে নিশ্চিত হয় যে সাবস্টেশনটি পুরোপুরি সিল করা হয়েছে এবং আর্দ্রতা থেকে মুক্ত রয়েছে। তারপরে, লো-ভোল্টেজ স্যুইচটি আবার বন্ধ হয়ে গেছে এবং এই মুহুর্তে বিদ্যুৎ সরবরাহ আবার শুরু করা যেতে পারে।

৪. কারণ প্রাক-ইনস্টল করা আমেরিকান বক্স ট্রান্সফর্মারটি একটি তিন-পর্যায়ের সিস্টেম, এটি ব্যাকআপ সুরক্ষা ফিউজ বা প্লাগ-ইন ফিউজ, যখন এক-ফেজ গলে গলে যায়, তিন-পর্বের গলিতটি সাধারণত প্রতিস্থাপন করা উচিত, যদি না এটি নির্ধারণ করা যায় যে কেবলমাত্র একটি-ফেজ গলে ফল্ট বর্তমান পাস হয়েছে।
