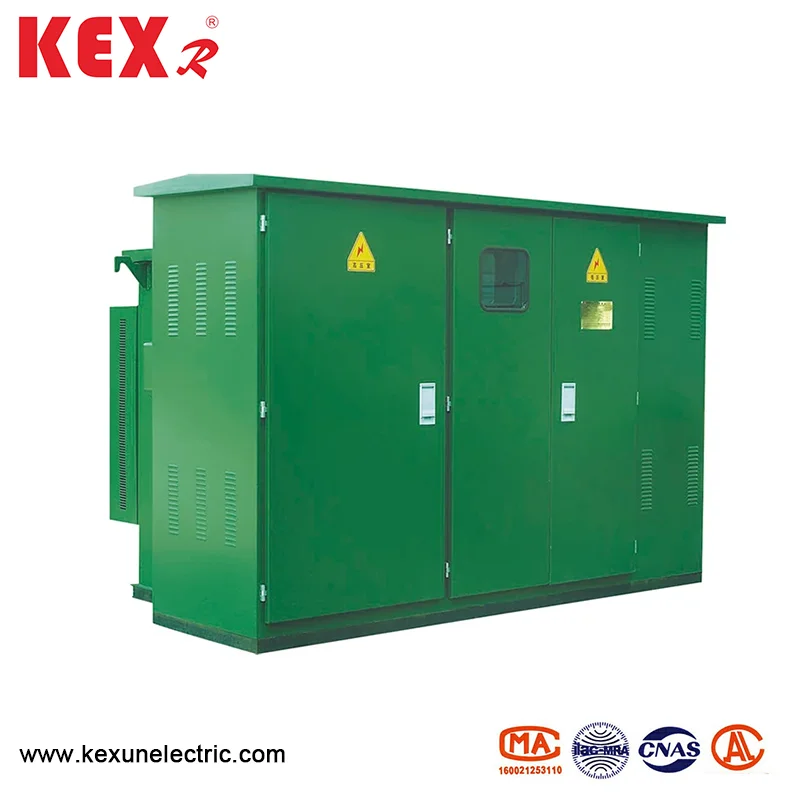

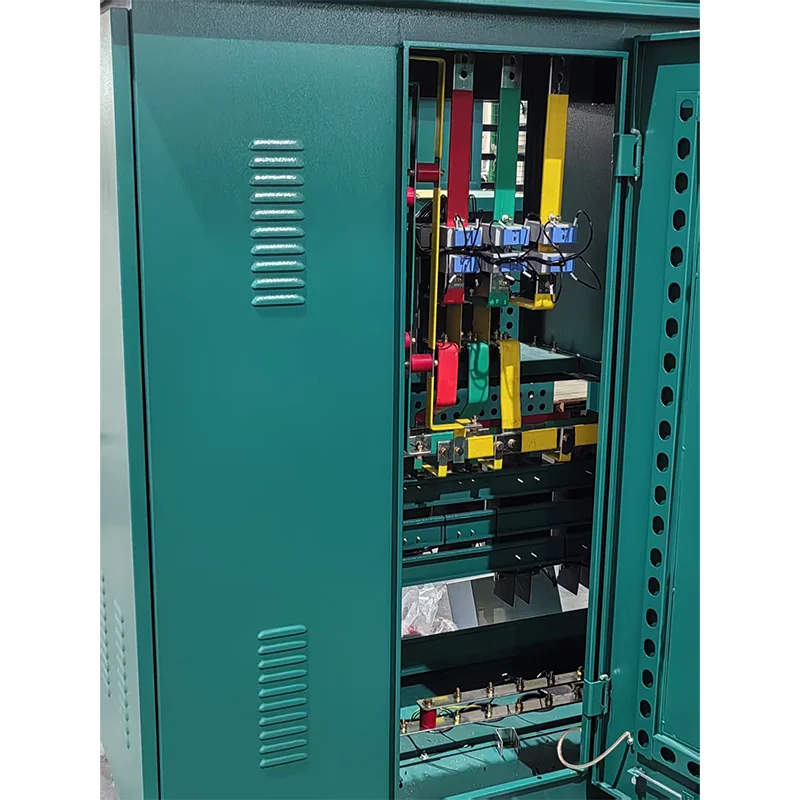

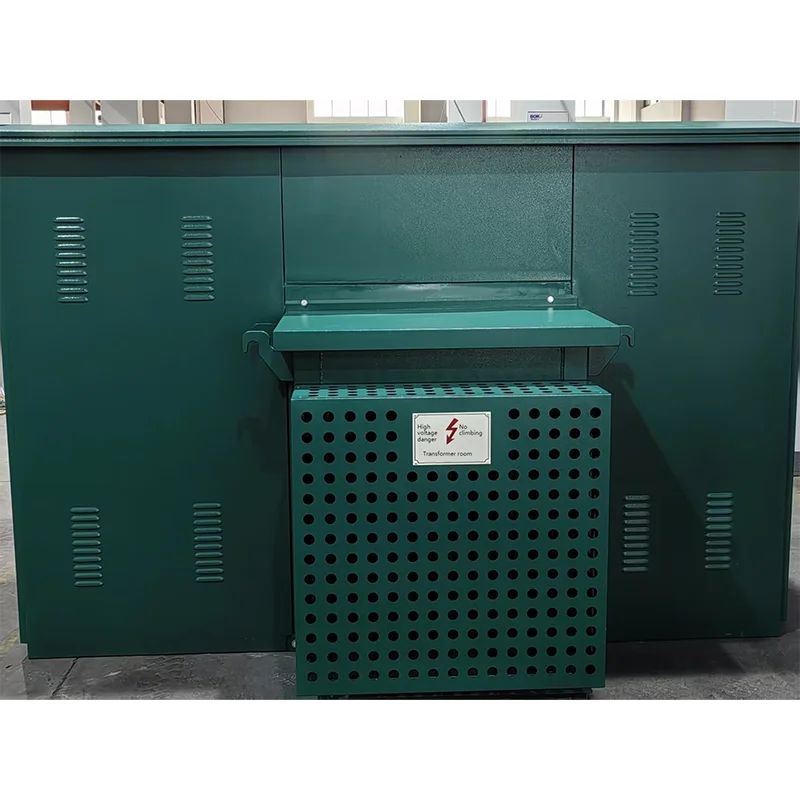

প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন

● পণ্য কাঠামোর বৈশিষ্ট্য

◆ জেডবিডাব্লু -12 প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশনটিতে কমপ্যাক্ট কাঠামো এবং ছোট ভলিউম রয়েছে, যা একই ক্ষমতা সহ ঘরোয়া ইউরোপীয় বক্স ট্রান্সফর্মারের প্রায় 1/3 ~ 1.5 এর প্রায় 1/3 ~ 1.5 হয়, এইভাবে মেঝে স্থানটি হ্রাস করে।

◆ সাবস্টেশনটি নিরোধক দূরত্ব ছাড়াই সম্পূর্ণ সিল করা এবং সম্পূর্ণ অন্তরক কাঠামো গ্রহণ করে এবং নির্ভরযোগ্যভাবে ব্যক্তিগত সুরক্ষা রক্ষা করে।

◆ উচ্চ-ভোল্টেজ ওয়্যারিং নমনীয় বিদ্যুৎ সরবরাহ মোড এবং উচ্চ নির্ভরযোগ্যতার সাথে রিং নেটওয়ার্ক এবং টার্মিনাল উভয়ের জন্য ব্যবহার করা যেতে পারে।

◆ দুর্দান্ত ট্রান্সফর্মার পারফরম্যান্স: কম ক্ষতি, কম শব্দ এবং কম তাপমাত্রা বৃদ্ধি; শক্তিশালী ওভারলোড ক্ষমতা, শর্ট সার্কিট প্রতিরোধের এবং প্রভাব প্রতিরোধের।

All সমস্ত ধরণের লো-ভোল্টেজ ফিড-আউট প্রয়োজনীয়তা পূরণ করুন, যা স্কিম অনুসারে বা নিজের দ্বারা ডিজাইন করা যেতে পারে।

● প্রযুক্তিগত পরামিতি সারণী

● ফিউজ

প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশনটির উচ্চ ভোল্টেজের দিকটি ব্যাকআপ সুরক্ষা ফিউজ এবং প্লাগ-ইন ফিউজের সিরিজ সংযোগ দ্বারা সম্পূর্ণ পরিসীমা সুরক্ষা সরবরাহ করা হয়, যা নীতিগতভাবে সহজ, অর্থনৈতিক এবং নির্ভরযোগ্য; ব্যাকআপ সুরক্ষা ফিউজ হ'ল একটি তেল-নিমজ্জনিত উচ্চ-ভোল্টেজ বর্তমান-সীমাবদ্ধ ফিউজ যা বড় ব্রেকিং ক্ষমতা সহ। কেবলমাত্র যখন ট্রান্সফর্মারটি অভ্যন্তরীণভাবে ব্যর্থ হয়, তখন প্লাগ-ইন ফিউজটি একটি দ্বৈত সংবেদনশীল ফিউজ দিয়ে সজ্জিত থাকে, যা বর্তমান এবং তাপমাত্রার দ্বিগুণ সুরক্ষা সরবরাহ করতে পারে। দ্বৈত সংবেদনশীল ফিউজটি ফুঁকানোর পরে, ফিউজ কোরটি সহজেই সাইটে প্রতিস্থাপন করা যেতে পারে।

● কাঠামো এবং অপারেশন সিকোয়েন্স

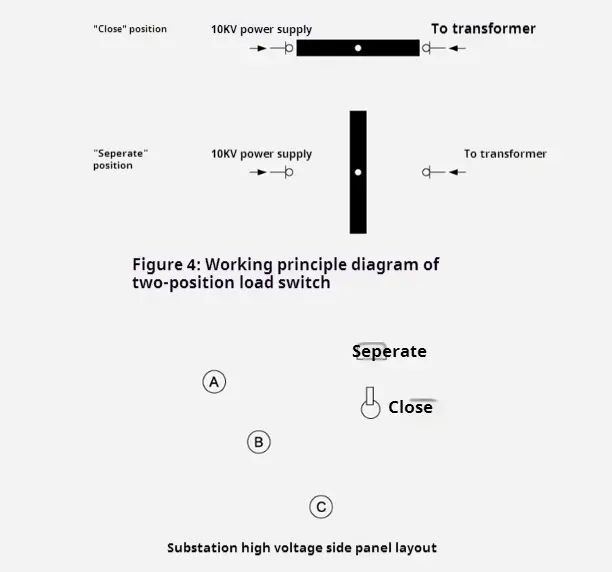

1. লেআউট

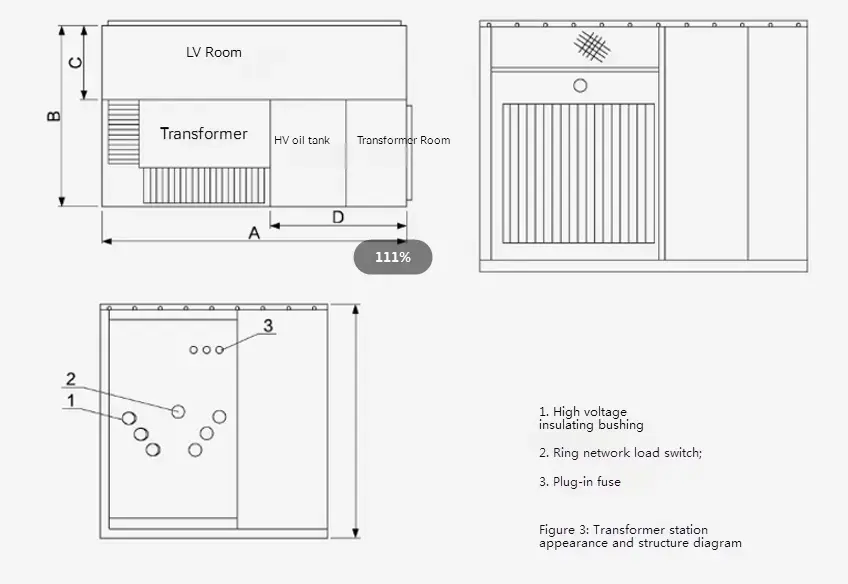

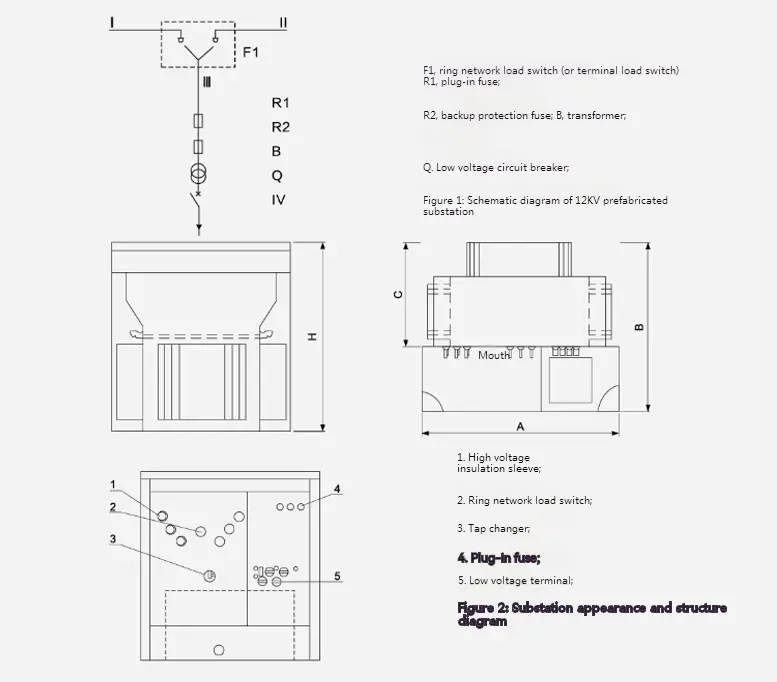

10 কেভি জেডবিডাব্লু -12 প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশনটির আকার এবং কাঠামোর জন্য, চিত্র 2 এবং চিত্র 3 দেখুন। তেলের ট্যাঙ্কটি দুটি ভাগে বিভক্ত: উপরের অংশটি উচ্চ-ভোল্টেজ তেল ট্যাঙ্ক এবং নীচের অংশটি ট্রান্সফর্মার তেল ট্যাঙ্ক। দুটি অংশ কেবল বৈদ্যুতিকভাবে সংযুক্ত, তবে তেলটি অবরুদ্ধ। স্কিম্যাটিক ডায়াগ্রামটি চিত্র 1 এ দেখানো হয়েছে, যেখানে "আমি" এবং "আমি" লাইনগুলি লুপ নেটওয়ার্ক ফিডার, "এলএল" শাখাগুলি ট্রান্সফর্মার শাখা এবং "ভি" হ'ল কম-ভোল্টেজ আউটপুট। সাবস্টেশন উভয়ই রিং নেটওয়ার্ক পাওয়ার সাপ্লাই সিস্টেম এবং টার্মিনাল সিস্টেমে ব্যবহার করা যেতে পারে এবং রূপান্তরটি খুব সুবিধাজনক। লাইনের ফিড এবং "Lⅲ" শাখাটি রিং নেটওয়ার্কের লোড স্যুইচ দিয়ে স্যুইচ করা হয়েছে। একই সময়ে, ট্রান্সফর্মারের উচ্চ-ভোল্টেজ পাশের আগত টার্মিনালটি শাখার শর্ট-সার্কিট ফল্ট এবং ওভারলোড এবং ওভারলোড এবং ওভারটেম্পেরেচার সুরক্ষা সুরক্ষার জন্য ব্যাকআপ সুরক্ষা ফিউজ এবং প্লাগ-ইন ফিউস দিয়ে সজ্জিত। একই সময়ে, উচ্চ-ভোল্টেজ ডিসপ্লে ডিভাইস এবং বজ্র গ্রেপ্তারকারীরাও ইনস্টল করা যেতে পারে। ট্রান্সফর্মারের নিম্ন-ভোল্টেজ প্রান্তটি একটি মিটার এবং একটি লো-ভোল্টেজ সার্কিট ব্রেকার দিয়ে যাওয়ার পরে আউটপুট।

মাত্রা এবং ওজন

2. ট্রান্সফর্মার

কেএক্সআর প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন নতুন এস 9 এবং এস 11 সিরিজ গ্রহণ করে থ্রি-ফেজ অয়েল প্লাবিত ট্রান্সফর্মারগুলি কম নো-লোড ক্ষতি, কম তাপমাত্রা বৃদ্ধি, কম শব্দ এবং কম উচ্চতার সুবিধা রয়েছে। ট্রান্সফর্মারের নো-লোড ক্ষতি এবং লোড ক্ষতি মূল এস 9 ট্রান্সফর্মারের তুলনায় কম, বর্তমানে ঘরোয়া উন্নত স্তরে পৌঁছেছে। ট্রান্সফর্মারটি সম্পূর্ণ সিলযুক্ত কাঠামোর, যা কার্যকরভাবে বায়ু দূষণ এবং আর্দ্রতার কারণে সৃষ্ট নিরোধক অবক্ষয়কে বিচ্ছিন্ন করে। তেল ট্যাঙ্কের শীর্ষে 40-90 মিমি এর একটি বায়ু কুশনটি ছেড়ে যায়, যা তেলের ট্যাঙ্ক শেলের rug েউখেলানগুলির সাথে তাপ অপচয় এবং শীতল করার ভূমিকা নিতে পারে এবং কার্যকরভাবে অভ্যন্তরীণ চাপকে হ্রাস করতে পারে।

মাত্রা এবং ওজন

3. ব্যাকআপ সুরক্ষা ফিউজ

এটি ট্রান্সফর্মার শাখায় প্লাগ-ইন ফিউজের সাথে সিরিজে সংযুক্ত রয়েছে (চিত্র 2-এ আর 1 এবং আর 2 দেখুন) একটি পূর্ণ-পরিসীমা সুরক্ষা ফিউজ গঠনের জন্য। এটি কেবল তখনই ফুঁকছে যখন সাবস্টেশনটির অভ্যন্তরে একটি শর্ট সার্কিট ত্রুটি রয়েছে, তাই ফুঁকানোর সম্ভাবনা খুব কম। এটি উপরের তেলের ট্যাঙ্কে ইনস্টল করা আছে এবং এটি আপডেট করতে হলে তেলের ট্যাঙ্কটি খুলতে হবে।

4. প্লাগ-ইন ফিউজ

◆ এর গলনা কোরের দ্বৈত সংবেদনশীলতা (তাপমাত্রা এবং বর্তমান) রয়েছে, অর্থাৎ লোড সাইডটি ব্যর্থ হলে এটি গলে যায় (ওভারলোড বা অতিরিক্ত তাপমাত্রা)। প্লাগ-ইন ফিউজ এবং ব্যাকআপ প্রোটেকশন ফিউজ সিরিজে ব্যবহৃত হয়, যা পুরো পরিসীমাটিকে ছোট কারেন্ট (বেশ কয়েকবার) থেকে বড় কারেন্টে (বেশ কয়েক দশক কিলোম্পারিস) থেকে রক্ষা করতে পারে এবং সর্বাধিক ব্রেকিং কারেন্টটি 50 কেএ হয়।

ব্যাকআপ ফিউজ এবং প্লাগ-ইন ফিউজের যুক্তিসঙ্গত মিলটি সরাসরি পুরো সাবস্টেশনটির কার্যকারিতা প্রভাবিত করে। 10KV প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন কেবলমাত্র রেফারেন্সের জন্য ফিউজ নির্বাচন নির্দেশিকাগুলির একটি অংশের জন্য নিম্নলিখিত টেবিলটি দেখুন। দ্রষ্টব্য: এটি অন্যান্য ধরণের সাবস্টেশনগুলির জন্য উপযুক্ত নয়।

Pre প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন এর আউটলাইন মাত্রা
