কম ভোল্টেজ সম্পূর্ণ সেট

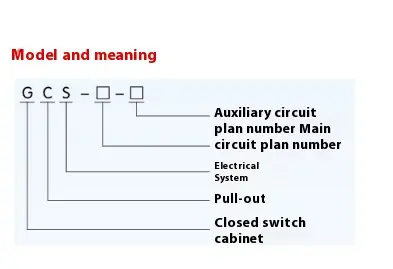

● মডেল অর্থ

● বেসিক পরামিতি

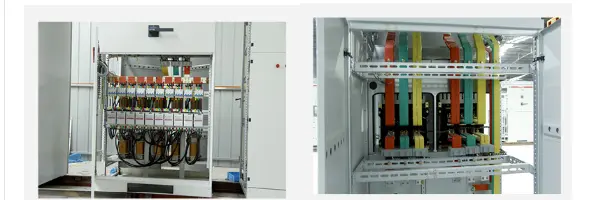

● মূল কাঠামো

GC জিসিএস টাইপ লো ভোল্টেজ সম্পূর্ণ সেটের মূল ফ্রেমটি 8 এমএফ টাইপ ওপেন বিভাগ স্টিল গ্রহণ করে এবং স্টিলের বিভাগের দুটি পক্ষের যথাক্রমে 20 মিমি এবং 100 মিমি এবং ①9.2 মিমি মডুলাসের সাথে ইনস্টলেশন গর্ত রয়েছে, সুতরাং অভ্যন্তরীণ ইনস্টলেশনটি নমনীয় এবং সুবিধাজনক।

▶ প্রধান ফ্রেমটি দুটি সমাবেশ ফর্মগুলিতে ডিজাইন করা হয়েছে, যথা, সম্পূর্ণরূপে একত্রিত কাঠামো এবং আংশিক ld ালাইযুক্ত কাঠামো (সাইড ফ্রেম এবং ক্রস বিম) ব্যবহারকারীদের জন্য চয়ন করার জন্য।

▶ ডিভাইসের প্রতিটি কার্যকরী ঘর একে অপরের থেকে বিচ্ছিন্ন এবং এর বগিগুলি কার্যকরী ইউনিট রুম, বাস রুম এবং কেবল ঘরে বিভক্ত। প্রতিটি চেম্বারের কার্যকারিতা তুলনামূলকভাবে স্বাধীন।

▶ অনুভূমিক মূল বাসটি মন্ত্রিসভার পিছনে অনুভূমিকভাবে সাজানো হয়েছে, যা ডিভাইসের মূল সার্কিটকে উচ্চ শর্ট-সার্কিট শক্তি তৈরি করার প্রাথমিক ব্যবস্থা।

Care কেবলের বগিটির নকশাটি কেবলগুলি উপরে এবং নীচে যেতে খুব সুবিধাজনক করে তোলে।

Device ডিভাইসের সাধারণ মন্ত্রিসভার আকারের সিরিজ (নীচের টেবিলটি দেখুন):

● জিসিএস টাইপ কম ভোল্টেজ সম্পূর্ণ সেট ইনস্টলেশন এবং ব্যবহার

The পণ্যগুলি গ্রহণের জায়গায় আসার পরে, তাদের প্রথমে প্যাকেজিং অক্ষত আছে কিনা তা পরীক্ষা করা উচিত। যদি সমস্যাগুলি পাওয়া যায় তবে তাদের তাত্ক্ষণিকভাবে ব্যবসায়ের রেকর্ড তৈরি করতে, কারণগুলি একসাথে বিশ্লেষণ করতে, ভিসা তৈরি করতে এবং পরবর্তীকালে মোকাবেলা করার জন্য চুক্তির সংশ্লিষ্ট বিভাগগুলিকে অবহিত করা উচিত। অবিলম্বে ইনস্টল করা হয়নি এমন পণ্যগুলির জন্য এগুলি একটি উপযুক্ত জায়গায় স্থাপন করা উচিত এবং সাধারণ ব্যবহারের শর্তাদি এবং বৈদ্যুতিক সরঞ্জামের জন্য অস্থায়ী স্টোরেজ বিধিমালার প্রয়োজনীয়তা অনুসারে সঠিকভাবে রাখা উচিত। 1। পণ্যটি ইনস্টলেশন স্কিম্যাটিক ডায়াগ্রাম অনুসারে ইনস্টল করা হবে (সংযুক্ত চিত্র দেখুন)। ফাউন্ডেশন চ্যানেল ইস্পাত এবং বল্টগুলি যখন বল্ট ফিক্সিং পদ্ধতি গৃহীত হয় তখন ব্যবহারকারী সরবরাহ করবেন। যখন মূল বাসটি সংযুক্ত থাকে, যদি পরিবহন, সঞ্চয় এবং অন্যান্য কারণে পৃষ্ঠটি অসম হয় তবে এটি সংযোগ এবং বেঁধে দেওয়ার আগে এটি সমতল করা উচিত।

◆ যখন ডিভাইসগুলি পৃথকভাবে বা কলামগুলিতে ইনস্টল করা হয়, তখন তাদের উল্লম্বতা, মন্ত্রিপরিষদের পৃষ্ঠের অসমতা এবং ক্যাবিনেটের মধ্যে ফাঁকগুলির বিচ্যুতি নীচের সারণীতে প্রয়োজনীয়তাগুলি পূরণ করবে।

◆ জিসিএস টাইপ লো ভোল্টেজ সম্পূর্ণ সেট পরে পরিদর্শন এবং পরিদর্শন

ইনস্টলেশন এবং অপারেশন করার আগে

(1) মন্ত্রিপরিষদের শীর্ষ পেইন্ট বা অন্যান্য কভারিং উপকরণ (যেমন প্লাস্টিকের স্প্রে) ক্ষতিগ্রস্থ হয়েছে এবং মন্ত্রিসভা শুকনো এবং পরিষ্কার কিনা তা পরীক্ষা করে দেখুন।

(২) বৈদ্যুতিক উপাদানগুলির অপারেটিং প্রক্রিয়াটি নমনীয় কিনা এবং কোনও জ্যামিং বা অতিরিক্ত অপারেটিং শক্তি থাকা উচিত নয়।

(3) মূল বৈদ্যুতিক সরঞ্জামগুলির মূল এবং সহায়ক পরিচিতিগুলির অন-অফটি নির্ভরযোগ্য এবং নির্ভুল কিনা।

(4) ড্রয়ার বা অঙ্কন প্রক্রিয়াটি জ্যামিং এবং সংঘর্ষ ছাড়াই নমনীয় এবং হালকা হওয়া উচিত।

(৫) ড্রয়ার বা অঙ্কন কাঠামোর অস্থাবর এবং স্থির পরিচিতিগুলির কেন্দ্রের লাইনগুলি সামঞ্জস্যপূর্ণ হওয়া উচিত এবং পরিচিতিগুলি ঘনিষ্ঠ যোগাযোগে হওয়া উচিত। প্রধান এবং সহায়ক পরিচিতিগুলির সন্নিবেশ গভীরতা প্রয়োজনীয়তাগুলি পূরণ করা উচিত। যান্ত্রিক ইন্টারলকিং বা বৈদ্যুতিক: প্রতিক্রিয়া ক্রিয়াটি সঠিক, এবং লকিং বা প্রকাশটি নির্ভরযোগ্য হওয়া উচিত।

()) একই আকারের ড্রয়ারগুলি জ্যামিং এবং সংঘর্ষ ছাড়াই সুবিধাজনকভাবে বিনিময়যোগ্য হবে।

()) ড্রয়ার এবং মন্ত্রিসভার মধ্যে গ্রাউন্ডিং যোগাযোগটি ঘনিষ্ঠ যোগাযোগে থাকা উচিত। যখন ড্রয়ারটি ধাক্কা দেওয়া হয়, তখন ড্রয়ারের গ্রাউন্ডিং যোগাযোগের মূল যোগাযোগের আগে যোগাযোগ করা হয় এবং যখন এটি টেনে আনা হয়, তখন মূল যোগাযোগের পরে গ্রাউন্ডিং যোগাযোগটি সংযোগ বিচ্ছিন্ন হয়।

(8) যন্ত্রের ক্রমাঙ্কন, ট্রান্সফর্মারের রূপান্তর অনুপাত এবং মেরুতা সঠিক হবে।

(9) ফিউজ কোর স্পেসিফিকেশন ইঞ্জিনিয়ারিং ডিজাইনের প্রয়োজনীয়তা পূরণ করা উচিত।

(10) সুরক্ষা রেটিং এবং সেটিং সঠিক এবং নির্ভরযোগ্য হবে।

(১১) নিরোধক প্রতিরোধের মানটি 1MΩ এর চেয়ে কম নয় পরিমাপ করতে 1000V মেগোহমমিটার ব্যবহার করুন Ω

(12) প্রতিটি বাসবারের সংযোগ ভাল হবে এবং নিরোধক সমর্থন, ইনস্টলেশন অংশ এবং অন্যান্য আনুষাঙ্গিক ইনস্টলেশন দৃ firm ় এবং নির্ভরযোগ্য হবে।

C জিসিএস টাইপ লো ভোল্টেজ সম্পূর্ণ সেটের সতর্কতাগুলি ব্যবহার করুন

▶ ডিভাইসটি একটি কম ভোল্টেজ সম্পূর্ণ সেট যা প্রাচীরের বিপরীতে ইনস্টল করা হয় না, সামনে থেকে পরিচালিত এবং উভয় পক্ষেই রক্ষণাবেক্ষণ করা হয়। অপারেশন, পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য কেবল যোগ্য পেশাদাররা রক্ষণাবেক্ষণ চ্যানেল এবং মন্ত্রিসভা দরজায় প্রবেশ বা খুলতে পারবেন।

▶ এয়ার স্যুইচ এবং ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি বহুবার পৃথক এবং বন্ধ হয়ে গেছে, বিশেষত শর্ট সার্কিট বিচ্ছেদ এবং সমাপ্তির পরে, যা স্থানীয় যোগাযোগের ফলে বার্নস তৈরি করবে এবং কার্বন পদার্থ উত্পাদন করবে, যা যোগাযোগের প্রতিরোধকে বাড়িয়ে তুলবে। অতএব, সার্কিট ব্রেকারের নির্দেশিকা ম্যানুয়ালটিতে সেগুলি বজায় রাখা এবং ওভারহুল করা উচিত।

Clost ইনস্টলেশন এবং রক্ষণাবেক্ষণের পরে, ডিভাইসের ভাল কার্যকরী পৃথকীকরণ নিশ্চিত করতে এবং ত্রুটিটি প্রসারিত হতে বাধা দেওয়ার জন্য বগি এবং কার্যকরী ইউনিটগুলির মধ্যে বিচ্ছিন্নতা কঠোরভাবে পরীক্ষা করা উচিত।

● পণ্য প্যাকেজ

সরবরাহ করার সময় নির্মাতারা নিম্নলিখিত নথি এবং আনুষাঙ্গিক সরবরাহ করবে:

▶ ডিভাইস তালিকা

▶ পণ্য শংসাপত্র

Use ব্যবহারের জন্য নির্দেশাবলী

▶ কারখানা পরীক্ষার প্রতিবেদন

▶ প্রাসঙ্গিক বৈদ্যুতিক অঙ্কন

▶ মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে নির্দিষ্ট করা খুচরা যন্ত্রাংশ।

▶ প্রধান উপাদানগুলির ইনস্টলেশন নির্দেশাবলী

● অর্ডার নির্দেশাবলী

জিসিএস টাইপ লো ভোল্টেজ সম্পূর্ণ সেটের অর্ডার চুক্তিতে নিম্নলিখিত বিষয়বস্তু রয়েছে:

Product পণ্যটির সম্পূর্ণ মডেলটিতে প্রধান সার্কিট স্কিম নম্বর এবং সহায়ক সার্কিট স্কিম নম্বর অন্তর্ভুক্ত রয়েছে।

▶ প্রধান সার্কিট সিস্টেম সংমিশ্রণ সিকোয়েন্স ডায়াগ্রাম

▶ সহায়ক সার্কিটের বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম

Camp মন্ত্রিসভায় উপাদানগুলির তালিকা

Voltage সার্কিটের ভোল্টেজ, কারেন্ট এবং সময় হিসাবে পরামিতি সেট করা।

▶ পণ্যের স্বাভাবিক ব্যবহারের সাথে বেমানান অন্যান্য বিশেষ টেবিলগুলি।
