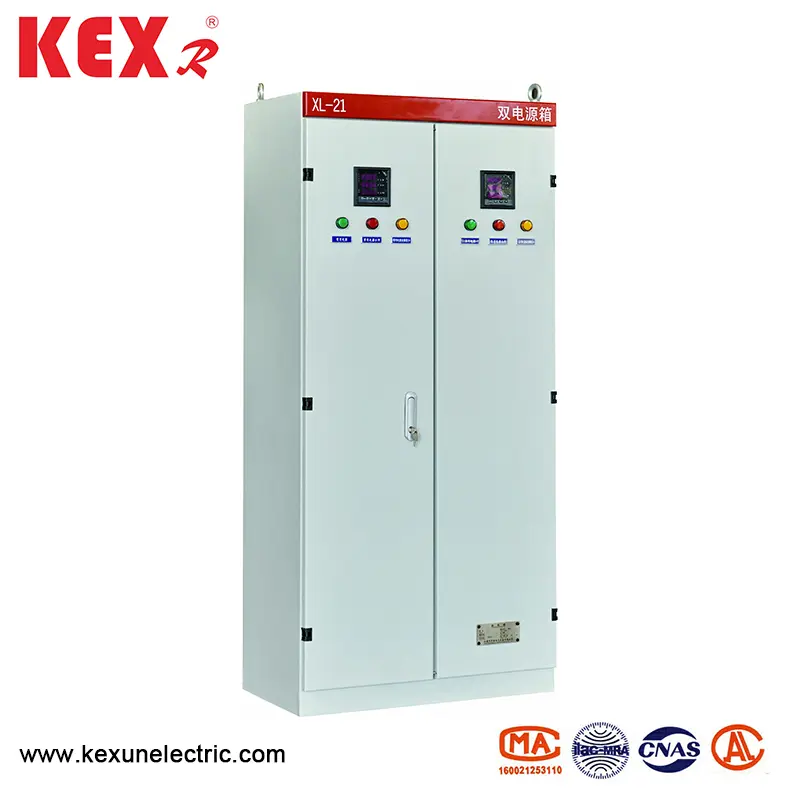

কম ভোল্টেজ শক্তি বিতরণ সুইচগিয়ার

● মডেল অর্থ

Conditions শর্তগুলি ব্যবহার করে

◆ এক্সএল -21 টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সুইচগিয়ারটি 2000 মিটারের চেয়ে কম উচ্চতায় ইনস্টল করা উচিত।

Mab

◆ বাতাসে অতিরিক্ত ধুলা, অ্যাসিড, লবণ, ক্ষয়কারী এবং বিস্ফোরক গ্যাস থাকতে হবে না। আপেক্ষিক তাপমাত্রা +40 ℃ এর সর্বোচ্চ তাপমাত্রায় 50% এর বেশি হবে না এবং উচ্চতর আপেক্ষিক তাপমাত্রা সর্বনিম্ন তাপমাত্রায় অনুমোদিত হয়, যেমন 90% +20 ℃ এর নীচে 90% ℃ এটি বিবেচনা করা উচিত যে তাপমাত্রা পরিবর্তনের কারণে সাধারণ ঘনত্ব মাঝে মাঝে ঘটতে পারে।

◆ ব্যবহারকারীদের যখন বিশেষ প্রয়োজনীয়তা থাকে, তারা প্রস্তুতকারকের সাথে আলোচনা করতে পারে।

● ডিজাইন বৈশিষ্ট্য

◆ এক্সএল -21 টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সুইচগিয়ারটি মেঝে-মাউন্ট করা এবং ট্রান্সফর্মারের অধীনে সরাসরি ইনস্টল করা যেতে পারে। সুইচগিয়ার বডিটি উচ্চমানের ইস্পাত প্লেটটি ওয়েলড বা একত্রিত করে তৈরি করা হয় এবং ছুরি স্যুইচ অপারেটিং হ্যান্ডেলটি সুইচগিয়ারের সামনের ডান কলামে ইনস্টল করা হয়, যা পাওয়ার সাপ্লাই স্যুইচিংয়ের জন্য ব্যবহার করা যেতে পারে। পাওয়ার ডিস্ট্রিবিউশন বাক্সের সামনে একটি ভোল্টমিটার ইনস্টল করা আছে। বাস ভোল্টেজ নির্দেশ করে। পাওয়ার ডিস্ট্রিবিউশন বাক্সের সামনে একটি দরজা রয়েছে। দরজাটি খোলার পরে, পাওয়ার ডিস্ট্রিবিউশন বাক্সের সমস্ত সরঞ্জাম উন্মুক্ত করা হয়েছে, যা রক্ষণাবেক্ষণের জন্য সুবিধাজনক। এই পাওয়ার ডিস্ট্রিবিউশন বাক্সটি চীন দ্বারা ডিজাইন করা নতুন উপাদানগুলি গ্রহণ করে, এতে কমপ্যাক্ট কাঠামো, সুবিধাজনক রক্ষণাবেক্ষণ এবং সার্কিট স্কিমগুলির নমনীয় সংমিশ্রণের বৈশিষ্ট্য রয়েছে। পাওয়ার ডিস্ট্রিবিউশন বাক্সটি শর্ট সার্কিট সুরক্ষা হিসাবে একটি সার্কিট ব্রেকার দিয়ে সজ্জিত এবং দরজার সামনে একটি অপারেশন বোতাম ইনস্টল করা যেতে পারে।

◆ অপারেশন মোড: ম্যানুয়াল।

◆ ইনস্টলেশন মোড: উল্লম্ব ইনস্টলেশন

◆ তারের মোড: স্থির তারের

X এক্সএল -21 টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন স্যুইচগিয়ারের প্রযুক্তিগত পরামিতিগুলি

X এক্সএল -21 টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সুইচগিয়ার ইনস্টল এবং ব্যবহার

Power পাওয়ার ডিস্ট্রিবিউশন বাক্সটি কেবল পরিদর্শন করার পরে প্যাক এবং পরিবহন করা যায়। পণ্যটি যখন গন্তব্যে উপস্থিত হয়, প্রথমে বাক্সটি সম্পূর্ণ কিনা তা পরীক্ষা করে দেখুন। যদি পাওয়ার ডিস্ট্রিবিউশন বাক্সটি অবিলম্বে ইনস্টল না করা থাকে তবে পণ্যটি একটি শুকনো এবং পরিষ্কার জায়গায় সংরক্ষণ করুন।

Power পাওয়ার ডিস্ট্রিবিউশন বাক্সটি ইনস্টলেশন অঙ্কন অনুসারে ইনস্টল করা যেতে পারে এবং ফাউন্ডেশন চ্যানেল স্টিল এবং স্ক্রু ব্যবহারকারী দ্বারা সরবরাহ করা হবে। যদি কেবলটি বহির্গামী হয় তবে ব্যবহারকারী নীচের পেস্ট বল্টের বাইরে ফাউন্ডেশন খাঁজ এবং কেবল পরিখাটি কবর দেবে।

Power পাওয়ার ডিস্ট্রিবিউশন বাক্সটি ইনস্টল বা ওভারহুল হওয়ার পরে, এটি কার্যকর হওয়ার আগে আইটেমগুলির একটি সিরিজ অবশ্যই পরিদর্শন এবং পরীক্ষা করতে হবে।

(1) অভ্যন্তরীণ বৈদ্যুতিক সরঞ্জাম এবং তারগুলি স্কিম্যাটিক ডায়াগ্রামের সাথে সামঞ্জস্য করে কিনা তা পরীক্ষা করে দেখুন।

(২) এটি নমনীয় এবং স্বাভাবিক কিনা তা দেখতে বেশ কয়েকবার স্যুইচটি পরীক্ষা করে পরিচালনা করুন।

(3) সমস্ত মিটার এবং রিলে সঠিক কিনা তা পরীক্ষা করে পরীক্ষা করুন।

● অর্ডার নির্দেশাবলী

সরবরাহ করার সময় কেক্সুন দ্বারা সরবরাহিত নথি এবং আনুষাঙ্গিক।

▶ বিতরণ তালিকা।

▶ পণ্য শংসাপত্র।

▶ কারখানা পরিদর্শন প্রতিবেদন।

▶ পণ্যের বিবরণ

▶ প্রাথমিক সিস্টেম ডায়াগ্রাম, নিয়ন্ত্রণ স্কিম্যাটিক ডায়াগ্রাম এবং মাধ্যমিক তারের ডায়াগ্রাম।

▶ মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে নির্দিষ্ট করা খুচরা যন্ত্রাংশ।

Main মূল উপাদানগুলি ব্যবহারের জন্য নির্দেশাবলী
