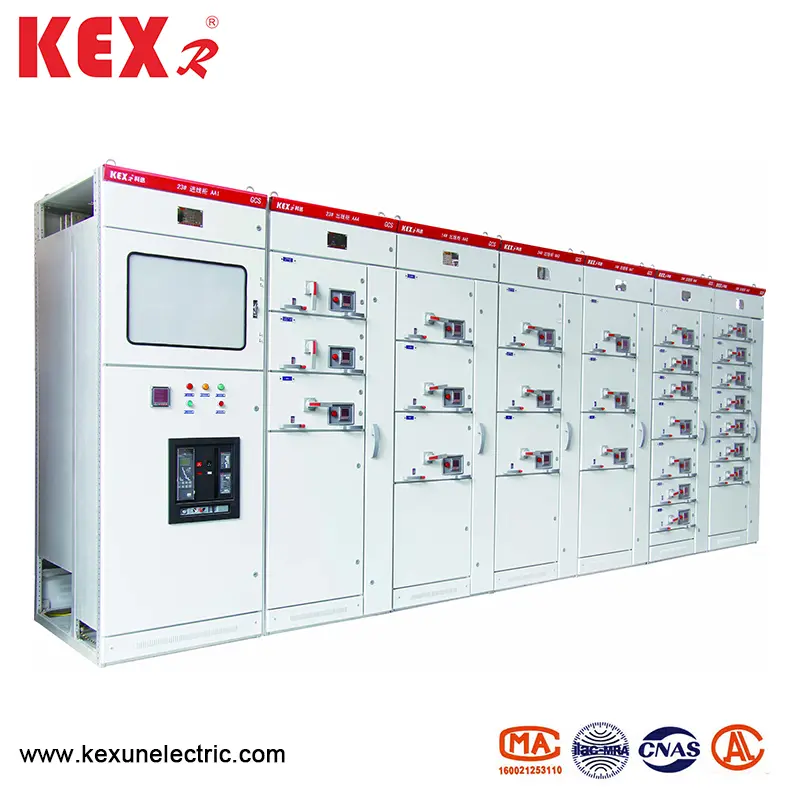

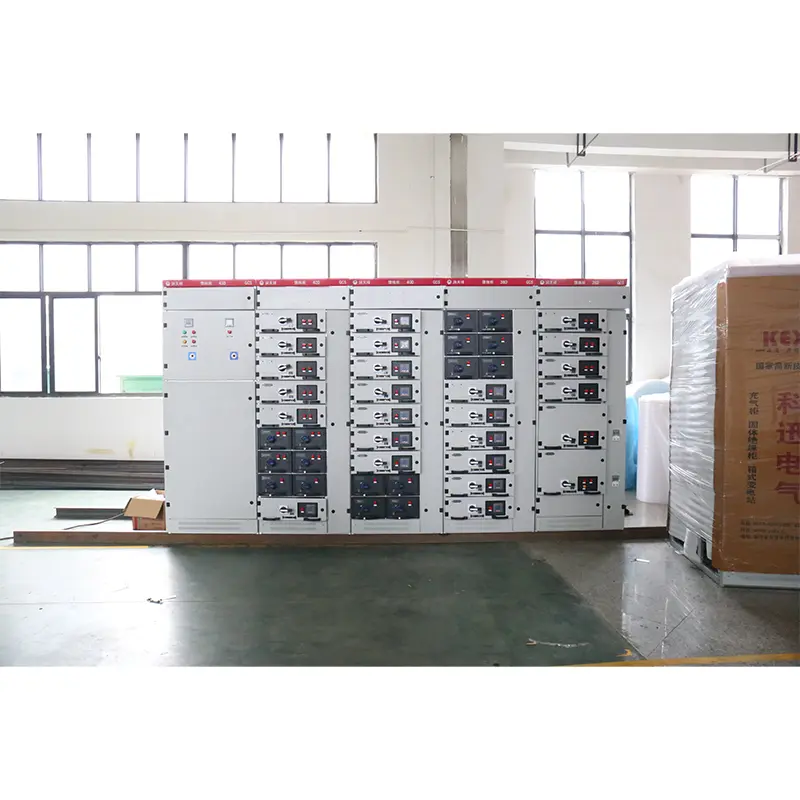

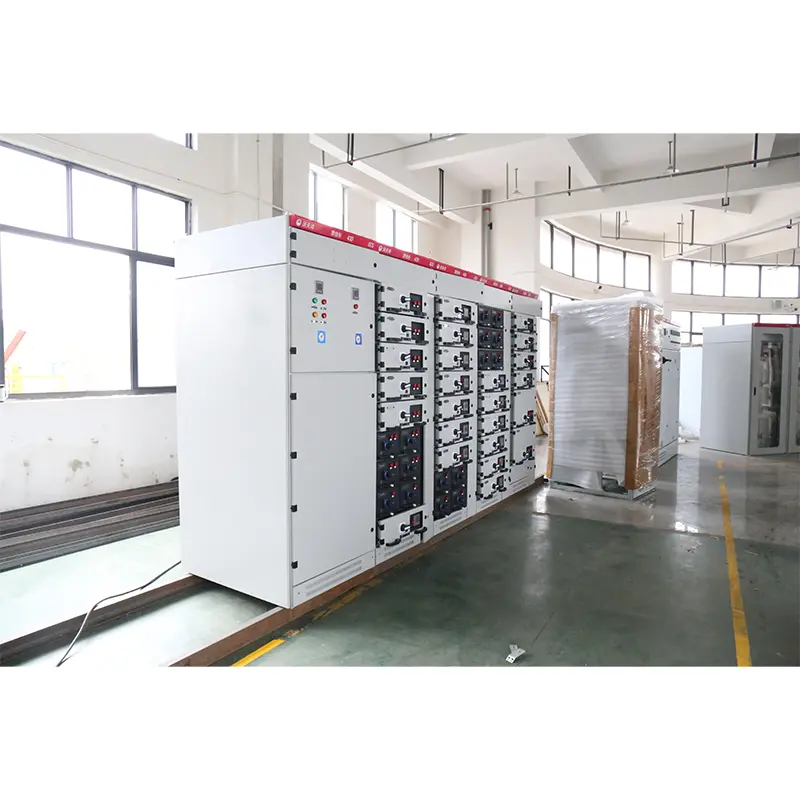

কম ভোল্টেজ এক্সট্রাকশন স্যুইচ ক্যাবিনেট

● পারফরম্যান্স সূচক

জিসিএস টাইপ লো ভোল্টেজ এক্সট্রাকশন স্যুইচ ক্যাবিনেটের নকশা নিম্নলিখিত মানগুলি পূরণ করে:

▶ আইইসি 439-1 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার

▶ GB7251 লো-ভোল্টেজ সুইচগিয়ার

▶ zbk36001 লো-ভোল্টেজ পুল-আউট সুইচগিয়ার

● বেসিক পরামিতি

● মূল কাঠামো

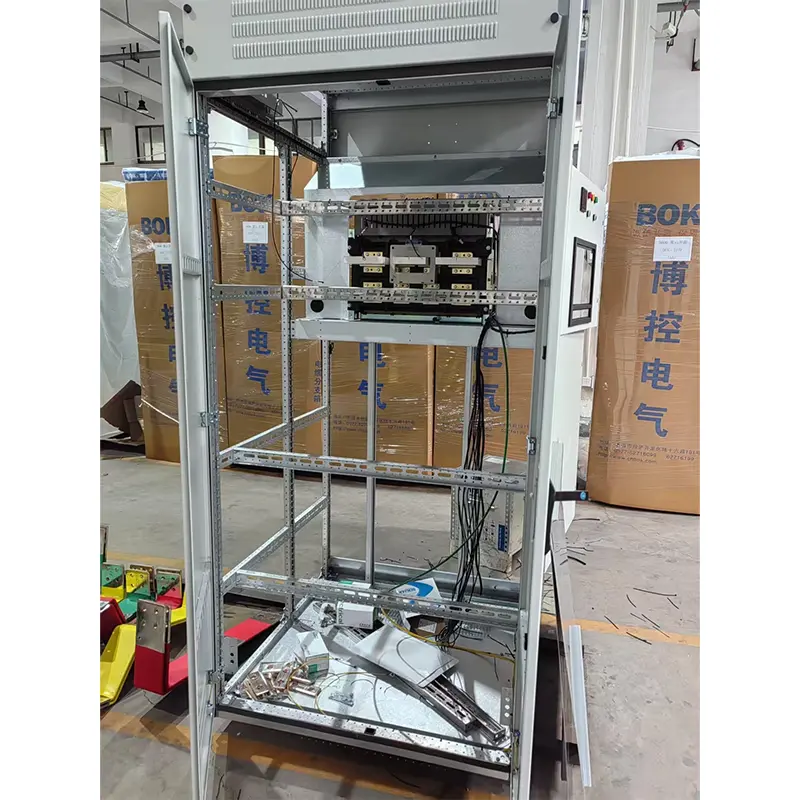

C জিসিএস টাইপের লো ভোল্টেজ এক্সট্রাকশন স্যুইচ ক্যাবিনেটের মূল ফ্রেমটি 8 এমএফ টাইপ ওপেন বিভাগ স্টিল গ্রহণ করে এবং স্টিলের বিভাগের উভয় পক্ষের যথাক্রমে 20 মিমি এবং 100 মিমি এবং ①9.2 মিমি মডুলাস সহ ইনস্টলেশন গর্ত রয়েছে, সুতরাং অভ্যন্তরীণ ইনস্টলেশনটি নমনীয় এবং সুবিধাজনক।

▶ প্রধান ফ্রেমটি দুটি সমাবেশ ফর্মগুলিতে ডিজাইন করা হয়েছে, যথা, সম্পূর্ণরূপে একত্রিত কাঠামো এবং আংশিক ld ালাইযুক্ত কাঠামো (সাইড ফ্রেম এবং ক্রস বিম) ব্যবহারকারীদের জন্য চয়ন করার জন্য।

▶ ডিভাইসের প্রতিটি কার্যকরী ঘর একে অপরের থেকে বিচ্ছিন্ন এবং এর বগিগুলি কার্যকরী ইউনিট রুম, বাস রুম এবং কেবল ঘরে বিভক্ত। প্রতিটি চেম্বারের কার্যকারিতা তুলনামূলকভাবে স্বাধীন।

▶ অনুভূমিক মূল বাসটি মন্ত্রিসভার পিছনে অনুভূমিকভাবে সাজানো হয়েছে, যা ডিভাইসের মূল সার্কিটকে উচ্চ শর্ট-সার্কিট শক্তি তৈরি করার প্রাথমিক ব্যবস্থা।

Care কেবলের বগিটির নকশাটি কেবলগুলি উপরে এবং নীচে যেতে খুব সুবিধাজনক করে তোলে।

Device ডিভাইসের সাধারণ মন্ত্রিসভার আকারের সিরিজ (নীচের টেবিলটি দেখুন):

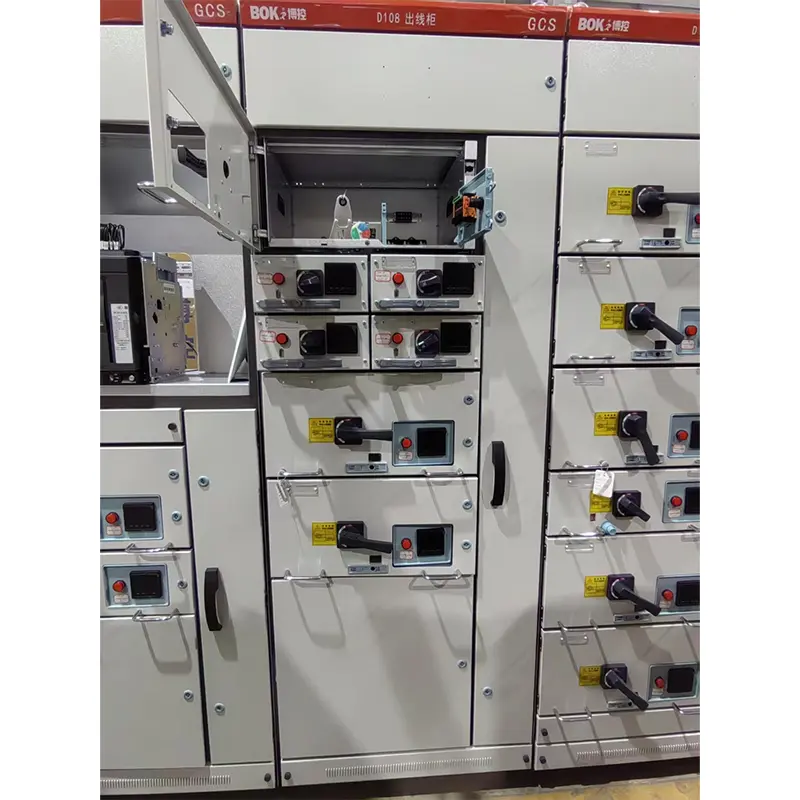

● ফাংশন ইউনিট

1। ড্রয়ারের উচ্চতা 160 মিমি। এটি 1/2 ইউনিট, 1 ইউনিট, 3/2 ইউনিট, 2 ইউনিট, 3 ইউনিট এবং পাঁচ আকারের সিরিজে বিভক্ত। ইউনিট সার্কিটের রেটেড কারেন্ট 400a বা তারও কম।

2। ড্রয়ারটি কেবল উচ্চতার মাত্রায় পরিবর্তিত হয় এবং এর প্রস্থ এবং গভীরতার মাত্রা অপরিবর্তিত থাকে। একই কার্যকরী ইউনিটগুলির সাথে ড্রয়ারগুলির ভাল ইন্টারচেঞ্জিবিলিটি রয়েছে।

3। প্রতিটি এমসিসি মন্ত্রিসভা সর্বাধিক 11 ওয়ান-ইউনিট ড্রয়ার বা 22 1/2-ইউনিট ড্রয়ারে সজ্জিত হতে পারে। এতে ড্রয়ারের একাধিক ইউনিট একটি বহুমুখী ব্যাক প্লেট গ্রহণ করে।

4। বর্তমান অনুসারে, ড্রয়ারের ইনলেট এবং আউটলেট লাইনগুলি একই চিপ কাঠামোর সাথে বিভিন্ন সংখ্যক প্লাগ-ইন গ্রহণ করে।

5। 1/2 ইউনিট ড্রয়ার এবং তারের ঘরটি জেডজে -2 অ্যাডাপ্টার দ্বারা ব্যাক প্লেট কাঠামোর সাথে সংযুক্ত।

6। ইউনিট ড্রয়ার এবং তারের ঘরের মধ্যে সংযোগটি বর্তমান গ্রেডিং অনুসারে একই আকারের বার বা টিউব কাঠামোর সাথে জেডজে -1 অ্যাডাপ্টার গ্রহণ করে।

7। ড্রয়ার ইউনিটটি যান্ত্রিক ইন্টারলকিং ডিভাইসে সজ্জিত।

● প্রধান বৈদ্যুতিক উপাদান

মূল বৈদ্যুতিক উপাদানগুলির নির্বাচন নীতিটি আমদানি করা প্রযুক্তির উপর ভিত্তি করে, যা চীনের সিরিজে উত্পাদিত হতে পারে এবং ডিভাইসের উচ্চ কার্যকারিতাগুলির প্রয়োজনীয়তা পূরণ করতে পারে

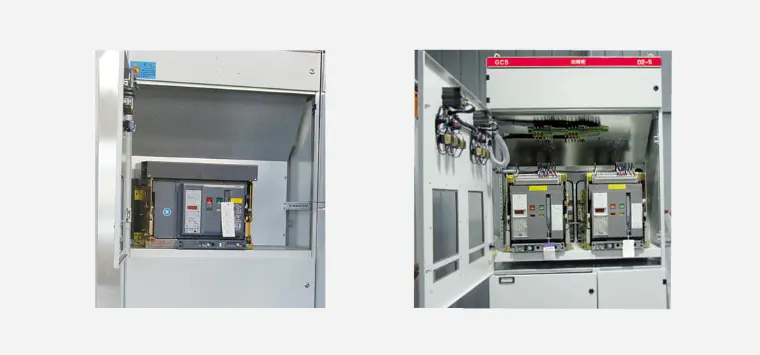

Power পাওয়ার সাপ্লাই এবং ফিডার ইউনিটের ব্রেকার মূলত এএইচ সিরিজ নির্বাচন করে। স্নাইডার সংস্থা দ্বারা উত্পাদিত অন্যান্য এম সিরিজ এবং আরও উন্নত পারফরম্যান্স সহ এবিবি সংস্থা দ্বারা উত্পাদিত এফ সিরিজও নির্বাচন করা যেতে পারে। এএইচ সার্কিট ব্রেকারের ভাল পারফরম্যান্স, কমপ্যাক্ট কাঠামো, হালকা ওজন এবং শক্তিশালী সিরিজের বৈশিষ্ট্য রয়েছে। দাম তুলনামূলকভাবে কম, রক্ষণাবেক্ষণ এবং ব্যবহার সুবিধাজনক এবং সমস্ত পারফরম্যান্স সূচকগুলি এই ডিভাইসের প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

▶ ড্রয়ার ইউনিট (মোটর কন্ট্রোল ইউনিট, আংশিক ফিড ইউনিট) সার্কিট ব্রেকারগুলি মূলত সিএম 1 এবং টিজি.টিএম 30 সিরিজ প্লাস্টিকের কেস সার্কিট ব্রেকারগুলি বেছে নেয় এবং কেউ কেউ মোলার সংস্থা দ্বারা উত্পাদিত এনজেডএম পছন্দ করে। 100 এ সিরিজ। এই স্যুইচগুলিতে ভাল পারফরম্যান্স, কমপ্যাক্ট স্ট্রাকচার, শর্ট আর্সিং বা কোনও আর্সিং এবং উচ্চ প্রযুক্তিগত এবং অর্থনৈতিক সূচকগুলির বৈশিষ্ট্য রয়েছে যা এই ডিভাইসের প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

▶ বিচ্ছিন্ন সুইচ এবং ফিউজ বিচ্ছিন্ন সুইচ কিউ সিরিজ হবে। এই সিরিজের উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী ব্রেকিং ক্ষমতা রয়েছে এবং যান্ত্রিক ইন্টারলকিং উপলব্ধি করতে পারে।

▶ প্রধান ফিউজ হ'ল এনটি সিরিজ। 5। এসি যোগাযোগকারীরা সিরিজ বি এবং এলসিআই-ডি এর হবে ..

C জিসিএস টাইপ কম ভোল্টেজ এক্সট্রাকশন স্যুইচ ক্যাবিনেটের বৈশিষ্ট্য

1। অ্যাডাপ্টারের তাপের ক্ষমতা উন্নত করুন এবং সংযোজক, তারের মাথা এবং স্পেসারে অ্যাডাপ্টারের তাপমাত্রা বৃদ্ধির ফলে সৃষ্ট অতিরিক্ত তাপমাত্রা বৃদ্ধি হ্রাস করুন।

2। কার্যকরী ইউনিট এবং বগিগুলির মধ্যে বিভাজন পরিষ্কার এবং নির্ভরযোগ্য এবং একটি ইউনিটের ব্যর্থতা অন্যান্য ইউনিটগুলির কাজকে প্রভাবিত করবে না, যাতে ব্যর্থতা ন্যূনতম পরিসীমাতে সীমাবদ্ধ থাকে।

3। বাসগুলির অনুভূমিক বিন্যাসটি ডিভাইসটিকে ভাল গতিশীল এবং তাপীয় স্থায়িত্ব করে তোলে এবং 80/176ka শর্ট সার্কিট কারেন্টের প্রভাবকে সহ্য করতে পারে।

৪। একক ৪. এমসিসি মন্ত্রিসভায় সার্কিটের সংখ্যা প্রায় ২২ জন, বিদ্যুৎ উত্পাদন, পেট্রোকেমিক্যাল সিস্টেম এবং বৃহত একক ইউনিটের ক্ষমতা সম্পন্ন অন্যান্য শিল্পগুলিতে স্বয়ংক্রিয় বৈদ্যুতিক দরজা (মেশিন) এর প্রয়োজনীয়তা পুরোপুরি বিবেচনা করে।

5। ডিভাইস এবং বাহ্যিক কেবলের মধ্যে সংযোগটি তারের বগিতে সম্পন্ন হয় এবং কেবলটি উপরে এবং নীচে যেতে পারে। বর্তমান ট্রান্সফর্মারটি কেবলের বগিতে ইনস্টল করা আছে, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সুবিধাজনক করে তোলে।

The। একই শক্তি বিতরণ ব্যবস্থায়, শর্ট সার্কিট কারেন্টটি বর্তমান-সীমাবদ্ধ রিঅ্যাক্টরের সাথে মিল রেখে সীমাবদ্ধ হতে পারে, বাস ভোল্টেজ একটি নির্দিষ্ট মান হিসাবে স্থিতিশীল হতে পারে এবং উপাদানগুলির শর্ট সার্কিট শক্তির প্রয়োজনীয়তাগুলি আংশিকভাবে হ্রাস করা যায়।

।

● সহায়ক সার্কিট

সহায়ক সার্কিট ডায়াগ্রামের নকশাটি তাপ বিদ্যুৎকেন্দ্রগুলির সহায়ক পাওয়ার ডিজাইনের জন্য প্রযুক্তিগত বিধিমালার সাথে সামঞ্জস্য করে এবং অন্যান্য প্রাসঙ্গিক ডিজাইনের প্রযুক্তিগত নিয়মকানুন। এটি বিদ্যুৎকেন্দ্র এবং সাবস্টেশনগুলির নিম্ন-ভোল্টেজ পাওয়ার সিস্টেম এবং কারখানা, খনি এবং উচ্চ-উত্থিত বিল্ডিংগুলিতে নিম্ন-ভোল্টেজ শক্তি বিতরণ ব্যবস্থার জন্য উপযুক্ত। কারখানা এবং খনিগুলির সহায়ক সার্কিট স্কিমটি মূল সার্কিট স্কিম অনুযায়ী ডিজাইন করা হয়েছে, যা পাওয়ার সাপ্লাইয়ের ইনকামিং লাইন, ফিডার লাইন (পিসি) এবং মোটর ফিডার লাইন (এমসিসি) এর কার্যকরী ইউনিটগুলিতে বিভক্ত ..

● পণ্য প্যাকেজ

সরবরাহকারী সরবরাহ করার সময় নির্মাতারা নিম্নলিখিত নথি এবং আনুষাঙ্গিক সরবরাহ করবেন:

▶ ডিভাইস তালিকা

▶ পণ্য শংসাপত্র

Use ব্যবহারের জন্য নির্দেশাবলী

▶ কারখানা পরীক্ষার প্রতিবেদন

▶ প্রাসঙ্গিক বৈদ্যুতিক অঙ্কন

▶ মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে নির্দিষ্ট করা খুচরা যন্ত্রাংশ।

▶ প্রধান উপাদানগুলির ইনস্টলেশন নির্দেশাবলী

● অর্ডার নির্দেশাবলী

জিসিএস টাইপ লো ভোল্টেজ এক্সট্রাকশন স্যুইচ ক্যাবিনেটের অর্ডার চুক্তিতে নিম্নলিখিত বিষয়বস্তু রয়েছে:

Product পণ্যটির সম্পূর্ণ মডেলটিতে প্রধান সার্কিট স্কিম নম্বর এবং সহায়ক সার্কিট স্কিম নম্বর অন্তর্ভুক্ত রয়েছে।

▶ প্রধান সার্কিট সিস্টেম সংমিশ্রণ সিকোয়েন্স ডায়াগ্রাম

▶ সহায়ক সার্কিটের বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম

Camp মন্ত্রিসভায় উপাদানগুলির তালিকা

Voltage সার্কিটের ভোল্টেজ, কারেন্ট এবং সময় হিসাবে পরামিতি সেট করা।

▶ পণ্যের স্বাভাবিক ব্যবহারের সাথে বেমানান অন্যান্য বিশেষ টেবিলগুলি।
