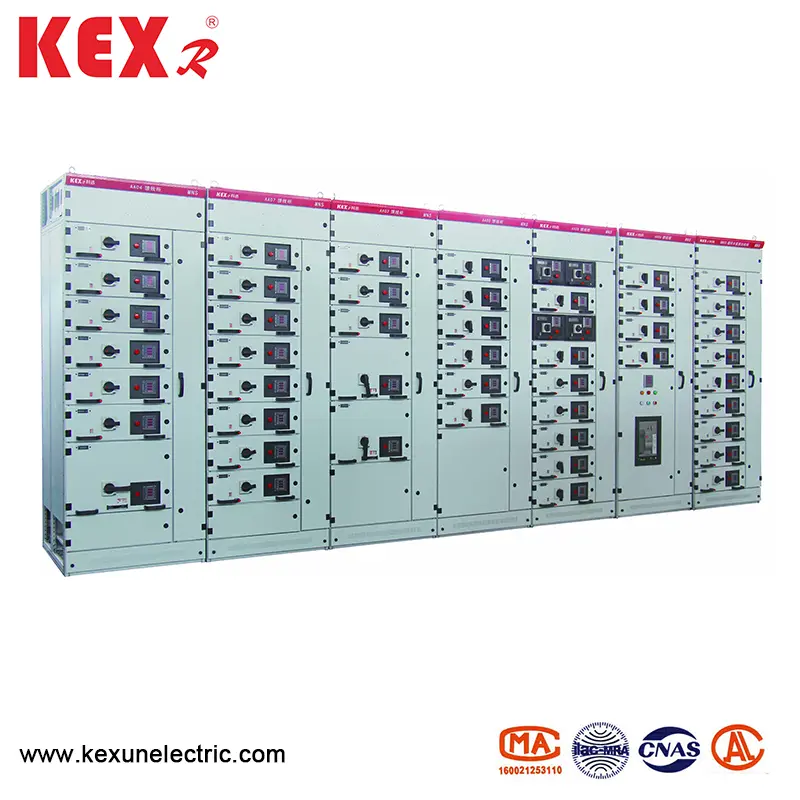

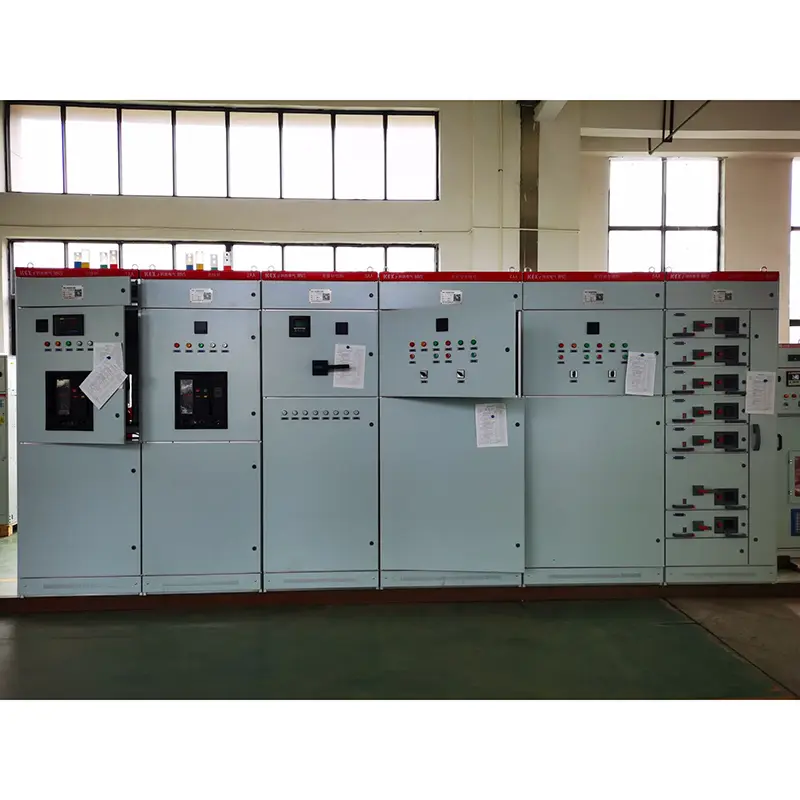

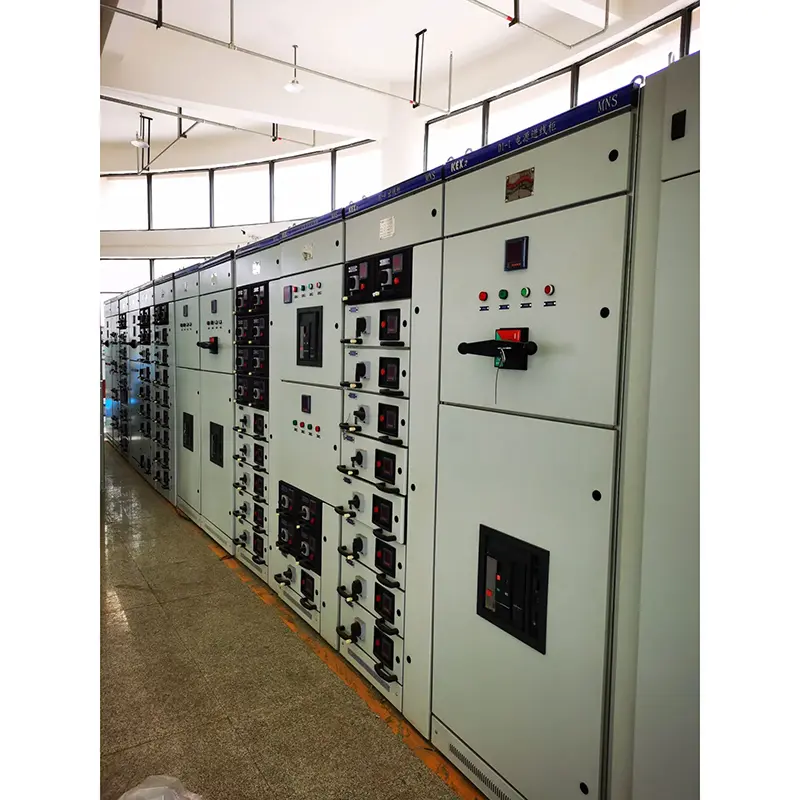

কম ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা

● মানদণ্ড

এমএনএস টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন মন্ত্রিসভা জিবি 7251.1 এর জাতীয় পেশাদার মানগুলির সাথে সামঞ্জস্য করে লো-ভোল্টেজ সুইচগিয়ার এবং জেবি/টি 9961 লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার, এবং আন্তর্জাতিক পেশাদার মান যেমন আইইসি 439-1.vde0660 পার্ট ভি।

● এমএনএস শর্তগুলি ব্যবহার করে কম ভোল্টেজ পাওয়ার বিতরণ মন্ত্রিসভা টাইপ

▶ পরিবেষ্টিত তাপমাত্রা ： -5 ~ 40 ℃ ， 24 ঘন্টা গড় 35 ℃ এর চেয়ে কম

▶ বায়ুমণ্ডলীয় শর্ত: বায়ু পরিষ্কার, এবং আপেক্ষিক আর্দ্রতা +40 ℃ এর সর্বোচ্চ তাপমাত্রায় 50% এর বেশি হওয়া উচিত নয় ℃ নিম্ন তাপমাত্রায়, উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত, উদাহরণস্বরূপ, 90% এটি +20 ℃, তবে তাপমাত্রা পরিবর্তনগুলি বিবেচনায় নেওয়া উচিত এবং ঘনত্ব মাঝে মাঝে ঘটতে পারে।

▶ উচ্চতা: 1000 মিটারেরও কম, এমএনএস টাইপ লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভা নিম্নলিখিত তাপমাত্রায় পরিবহন এবং সঞ্চয় করার জন্য উপযুক্ত: -25 ℃ থেকে +55 ℃, এবং এটি অল্প সময়ের মধ্যে 24 ঘন্টা মধ্যে +70 ℃ পৌঁছতে পারে। এই চরম তাপমাত্রার অধীনে, ডিভাইসটি অপ্রতিরোধ্যভাবে ক্ষতিগ্রস্থ হওয়া উচিত নয় এবং এটি স্বাভাবিকভাবে কাজ করা উচিত।

▶ যদি উপরের শর্তগুলি পূরণ না করা যায় তবে এটি ব্যবহারকারী এবং কেক্সুনের মধ্যে পরামর্শের মাধ্যমে নিষ্পত্তি করা হবে।

▶ যখন এই ডিভাইসটি অফশোর তেল ড্রিলিং এবং উত্পাদন প্ল্যাটফর্ম এবং পারমাণবিক বিদ্যুৎকেন্দ্রগুলিতে ব্যবহৃত হয়, তখন একটি প্রযুক্তিগত চুক্তি পৃথকভাবে স্বাক্ষরিত হবে।

MN এমএনএস টাইপের কম ভোল্টেজ পাওয়ার বিতরণ মন্ত্রিপরিষদের প্রাথমিক প্রযুক্তিগত পরামিতি

◆ বৈদ্যুতিক কর্মক্ষমতা

◆ আইপি ডিগ্রি

আইইসি 529 এবং DIN40050 মান মেনে চলুন। আইপি 30 φ 2.5 মিমি থেকে বড় সলিডগুলি রক্ষা করে, আইপি 40 41.0 মিমি থেকে বড় সলিডগুলি সুরক্ষা দেয় এবং আইপি 54 কোনও দিক থেকে ধুলো এবং স্প্ল্যাশিং থেকে রক্ষা করে (দয়া করে আইপি 54 সুরক্ষা স্তরের অর্ডার দেওয়ার সময় প্রস্তুতকারকের সাথে পরামর্শ করুন)।

◆ মন্ত্রিসভা কাঠামো

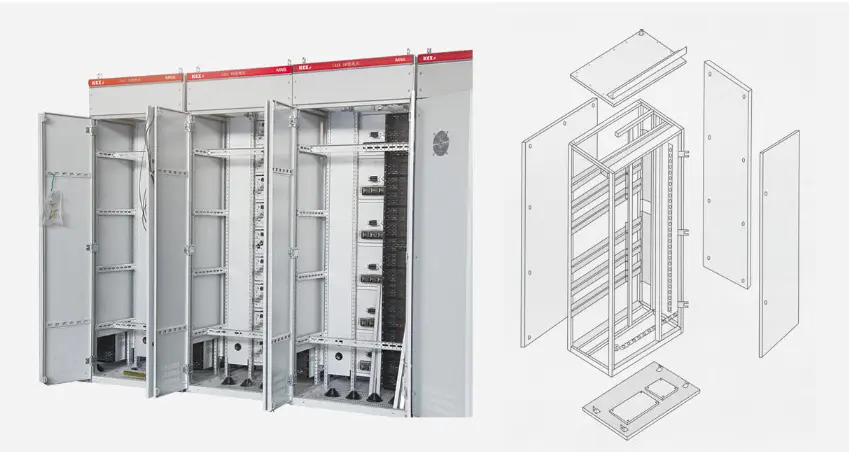

লো ভোল্টেজ শক্তি বিতরণ মন্ত্রিসভার প্রাথমিক কাঠামো সি-আকৃতির প্রোফাইলের সমন্বয়ে গঠিত। বিভাগ সি মডিউল মাউন্টিং গর্ত হিসাবে E = 25 মিমি দিয়ে ইস্পাত প্লেটকে বাঁক দিয়ে গঠিত হয়। সমস্ত ক্যাবিনেট এবং অভ্যন্তরীণ পার্টিশনগুলি গ্যালভানাইজড এবং শুদ্ধ করা হয়। দরজার প্যানেলগুলির চারপাশে, পাশের প্যানেলগুলি উচ্চ-ভোল্টেজ ইলেক্ট্রোস্ট্যাটিক স্প্রে দিয়ে তৈরি। মন্ত্রিসভার প্রাথমিক কাঠামোর জন্য নীচের চিত্রটি দেখুন।

◆ স্যুইচ ক্যাবিনেটের ধরণ

1। বিদ্যুৎ বিতরণ কেন্দ্রগুলির মধ্যে দূরত্ব (পিসি 1: এম্যাক্স, এমটি, 3 ডাব্লুএন, আহ, এমই সিরিজ সার্কিট ব্রেকার ব্যবহার করা যেতে পারে।

2। মোটর কন্ট্রোল সেন্টার ক্যাবিনেট (এমসিসি): এটি বড় এবং ছোট ড্রয়ার দ্বারা একত্রিত হয় এবং প্রতিটি লুপের মূল স্যুইচটি উচ্চ-ব্রেকিং প্লাস্টিক কেস সার্কিট ব্রেকার বা ফিউজ সহ রোটারি লোড সুইচ গ্রহণ করে। স্বয়ংক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ মন্ত্রিসভা (ম্যানুয়াল, স্বয়ংক্রিয় এবং রিমোট পাওয়ার ফ্যাক্টর ক্ষতিপূরণ ডিভাইস সহ)

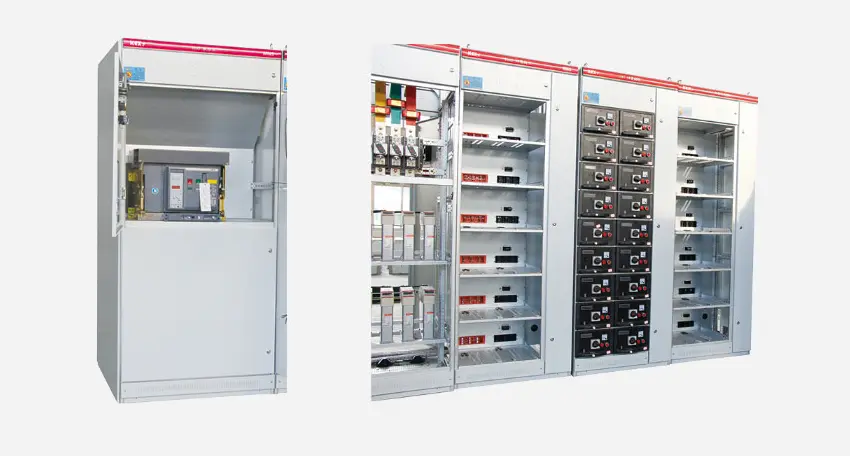

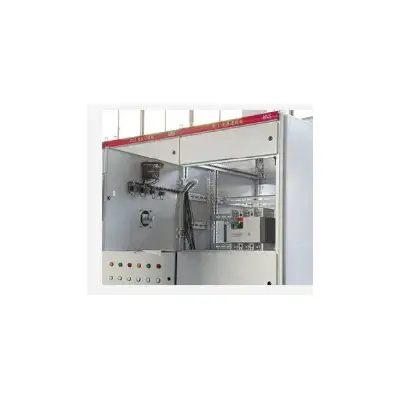

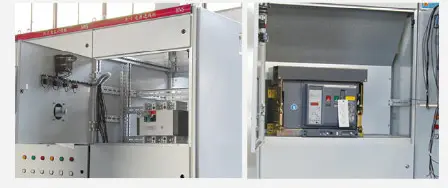

◆ একটি পাওয়ার ডিস্ট্রিবিউশন সেন্টার (পিসি) মন্ত্রিসভা

◆ বি মোটর কন্ট্রোল সেন্টার (এমসিসি) মন্ত্রিসভা

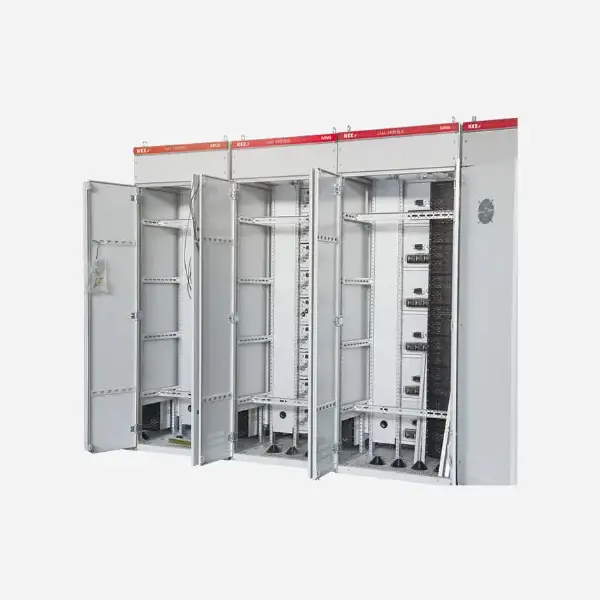

◆ সি-আকৃতির প্রোফাইলের সমন্বয়ে মন্ত্রিসভা ফ্রেম কাঠামো

M এমএনএস টাইপের কম ভোল্টেজ শক্তি বিতরণ মন্ত্রিপরিষদের স্কিম্যাটিক ডায়াগ্রাম

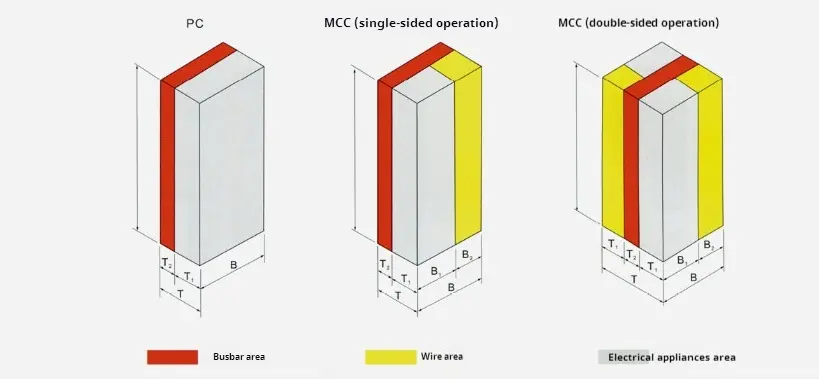

Camparice মন্ত্রিপরিষদের পার্টিশন ডিজাইন

◆ বিদ্যুৎ বিতরণ কেন্দ্র (পিসি)

(1) পিসি মন্ত্রিসভা তিনটি বিভাগে বিভক্ত; অনুভূমিক বাসের বগি: মন্ত্রিসভার পিছনে; কার্যকরী ইউনিট বগি: মন্ত্রিসভার সামনের উপরের অংশে বা মন্ত্রিসভার সামনের বাম দিকে;

(২) বিভাজন ব্যবস্থা: অনুভূমিক বাসের বগি এবং কার্যকরী ইউনিটের বগি ইস্পাত প্লেট দ্বারা পৃথক করা হয়। নিয়ন্ত্রণ লুপ বগি একটি শিখা-রিটার্ড্যান্ট পলিফেনিলিন ইথার প্লাস্টিকের কভার দ্বারা কার্যকরী ইউনিট বগি থেকে পৃথক করা হয়।

(3) মন্ত্রিসভায় ইনস্টল করা ফ্রেম সার্কিট ব্রেকারটি বন্ধ অবস্থায় মন্ত্রিসভার বাইরে ম্যানুয়ালি পরিচালনা করা যেতে পারে। সার্কিট ব্রেকারের উদ্বোধনী ও সমাপনী অবস্থা পর্যবেক্ষণ করুন এবং অপারেটিং প্রক্রিয়া এবং দরজার মধ্যে অবস্থানের সম্পর্ক অনুসারে সার্কিট ব্রেকার পরীক্ষার অবস্থানে বা কার্যনির্বাহী অবস্থানে রয়েছে কিনা তা বিচার করুন।

(4) একটি পৃথকীকরণ কাঠামো মূল সার্কিট এবং সহায়ক সার্কিটের মধ্যে ডিজাইন করা হয়েছে। মিটার, সিগন্যাল লাইট এবং বোতামগুলির সমন্বয়ে গঠিত সহায়ক বৈদ্যুতিক ইউনিটগুলি সমস্ত প্লাস্টিকের বোর্ডে ইনস্টল করা থাকে এবং শিখা-রিটার্ড্যান্ট পলিউরেথেন ফেনা প্লাস্টিকের তৈরি কভারটি বোর্ডের পিছনে মূল সার্কিট থেকে পৃথক করা হয়।

◆ পুল-আউট মোটর কন্ট্রোল সেন্টার এবং ছোট বর্তমান শক্তি বিতরণ কেন্দ্র (এমসিসি)

ড্রয়ার-টাইপ এমসিসি মন্ত্রিসভা তিনটি বগিতে বিভক্ত, যথা, মন্ত্রিসভার পিছনে অনুভূমিক বাসের বগি, মন্ত্রিসভার সামনের বাম দিকে কার্যকরী ইউনিটের বগি এবং মন্ত্রিসভার সামনের ডানদিকে তারের বগি। অনুভূমিক বাসের বগি এবং কার্যকরী ইউনিটের বগিটি শিখা-রিটার্ড্যান্ট ফোমযুক্ত প্লাস্টিক দিয়ে তৈরি ফাংশনাল বোর্ডগুলি দ্বারা পৃথক করা হয় এবং তারের বগিটি অনুভূমিক বাসের বগি এবং ইস্পাত প্লেট দ্বারা কার্যকরী ইউনিটের বগি থেকে পৃথক করা হয়। এমসিসিআই মোটর কন্ট্রোল সেন্টার) ড্রয়ারগুলি নিম্নলিখিত পাঁচটি প্রকারের মধ্যে বিভক্ত: 8 ই/4: উচ্চতা 200 × প্রস্থ 150 × গভীরতা 400 মিমি। 8 ই/2: উচ্চতা 200 × প্রস্থ 300x গভীরতা 400 মিমি। 8 ই: উচ্চতা 200 × প্রস্থ 600 × গভীরতা 400 মিমি। 16E: উচ্চতা 400 × প্রস্থ 600 × গভীরতা 400 মিমি। 24e: উচ্চতা 600 × প্রস্থ 600 × গভীরতা 400 মিমি।

◆ রিয়ার আউটলেট স্যুইচ ক্যাবিনেটের কাঠামো

স্যুইচ ক্যাবিনেটের বিন্যাসের প্রস্থকে হ্রাস করার জন্য, স্যুইচ ক্যাবিনেটের মূল বাসটি স্যুইচ ক্যাবিনেটের শীর্ষে অনুভূমিকভাবে ইনস্টল করা আছে এবং মন্ত্রিসভার পিছনের অর্ধেকটি একটি কেবল ঘর, যেখানে আগত এবং বহির্গামী কেবলগুলি সংযুক্ত রয়েছে। স্যুইচ ক্যাবিনেটের সামনের অংশটি হ'ল ডিভাইস রুম, যেখানে সুইচগিয়ারের কার্যকরী ইউনিটগুলি ইনস্টল করা থাকে। এই সিস্টেমে, স্যুইচ ক্যাবিনেটের পাশের কেবল ঘরটি পিছনের মন্ত্রিসভায় স্থানান্তরিত হয়, যা সাবস্টেশনটির স্থান বিন্যাসের প্রয়োজনীয়তাগুলি আরও পূরণ করতে স্যুইচ ক্যাবিনেটের বিন্যাসের প্রস্থকে ব্যাপকভাবে হ্রাস করে।

ফিডার ক্যাবিনেটটি 600 মিমি প্রশস্ত এবং 1000/1200 মিমি গভীর, শীর্ষে একটি স্বাধীন প্রধান বাস ঘর সহ, যা ডিভাইস রুম থেকে বিচ্ছিন্ন। সামনের ডিভাইস চেম্বারের কার্যকর ইনস্টলেশন উচ্চতা 72 ই (ই = 25 মিমি), যা বহুমুখী বোর্ড দ্বারা রিয়ার কেবল চেম্বার থেকে পৃথক করা হয়, কমপ্যাক্ট কাঠামো এবং নমনীয় ইউনিট কনফিগারেশন সহ স্যুইচ ক্যাবিনেটের ইনস্টলেশন স্থানের সম্পূর্ণ ব্যবহার করে। পিছনে তারের কক্ষটিতে একটি দরজা রয়েছে, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক। আগত ক্যাবিনেটের প্রস্থটি আগত ইউনিটের ফ্রেম কারেন্ট অনুসারে নির্ধারিত হয়। প্রস্তাবিত প্রস্থটি 400/600/800/1000 মিমি এবং মন্ত্রিসভা গভীরতা 1000 মিমি।

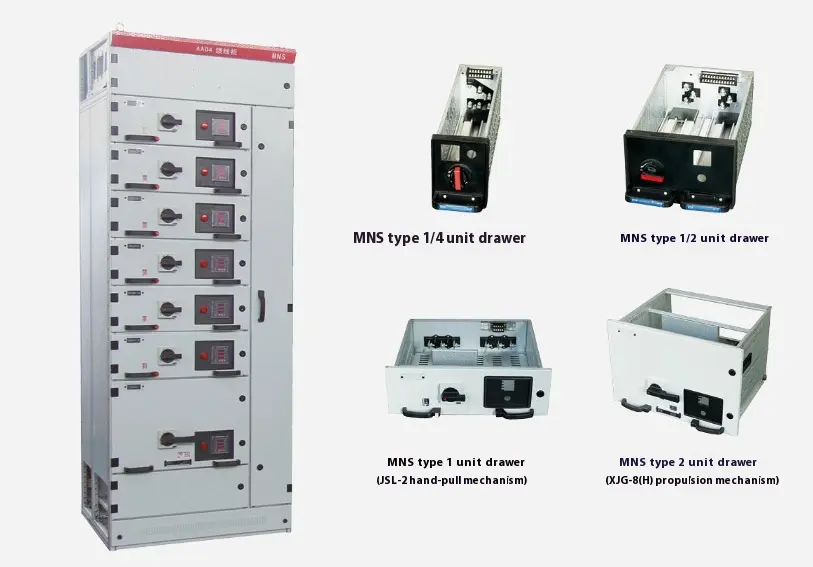

● ড্রয়ারের ধরণ

(1) 8 ই/4: 8 ই উচ্চতার জায়গাতে 4 টি ড্রয়ার ইউনিট একত্রিত করুন।

(2) .8 ই/2: 8 ই উচ্চতার জায়গাতে 2 ড্রয়ার ইউনিট একত্রিত করুন।

(3) 8 ই: 8 ই উচ্চতার জায়গাতে একটি ড্রয়ার ইউনিট সংগ্রহ করুন।

(4) 16e: 16e (400 মিমি) উচ্চতায় একটি ড্রয়ার ইউনিট সংগ্রহ করুন।

(5) 24e: 24e (600 মিমি) উচ্চতায় একটি ড্রয়ার ইউনিট সংগ্রহ করুন। পাঁচ ধরণের ড্রয়ার ইউনিট একটি মন্ত্রিসভায় এককভাবে একত্রিত হতে পারে এবং এটি মিশ্র সমাবেশের জন্যও ব্যবহার করা যেতে পারে। একক সমাবেশের জন্য মন্ত্রিসভায় থাকার ব্যবস্থা করা যেতে পারে এমন সর্বাধিক সংখ্যক ড্রয়ার ইউনিটের জন্য নীচের টেবিলটি দেখুন।

◆ ড্রয়ারের বৈদ্যুতিক এবং যান্ত্রিক ইন্টারলকিং

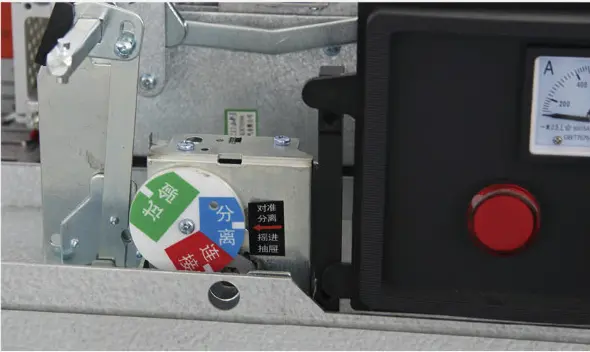

ড্রয়ার ইউনিটটির একটি নির্ভরযোগ্য যান্ত্রিক ইন্টারলকিং অবস্থান রয়েছে, যা অপারেটিং হ্যান্ডেল দ্বারা নিয়ন্ত্রিত হয় এবং এতে সুস্পষ্ট এবং সঠিক সমাপ্তি, পরীক্ষা, অঙ্কন এবং বিচ্ছিন্নতা অবস্থান রয়েছে। অপারেটিং মেকানিজমের কার্যকারিতার জন্য চিত্রটি দেখুন। সুরক্ষা সতর্কতাগুলিকে শক্তিশালী করার জন্য, অপারেটিং হ্যান্ডেলটি অবস্থিত হওয়ার পরে প্যাডলকগুলি যুক্ত করা যেতে পারে এবং বাম চিত্রটিতে দেখানো হিসাবে তিনটি লক যুক্ত করা যেতে পারে। ড্রয়ার ইউনিটটি স্থানে থাকার পরে, এটি চিত্র 4 এবং চিত্র 5 এ তালিকাভুক্ত অপারেশন ফাংশন এবং অবস্থানের সাথে কঠোরভাবে কাজ করতে হবে, অন্যথায় এটি সহজেই কাঠামোগত অংশগুলিকে ক্ষতিগ্রস্থ করবে, সুতরাং এটি ব্যবহার করার সময় দয়া করে মনোযোগ দিন।

◆ 8E/4 এবং 8E/2 স্যুইচ ফাংশনটি পরিচালনা করুন

◆ 8 এবং 16e, 24e স্যুইচ ফাংশন পরিচালনা করুন

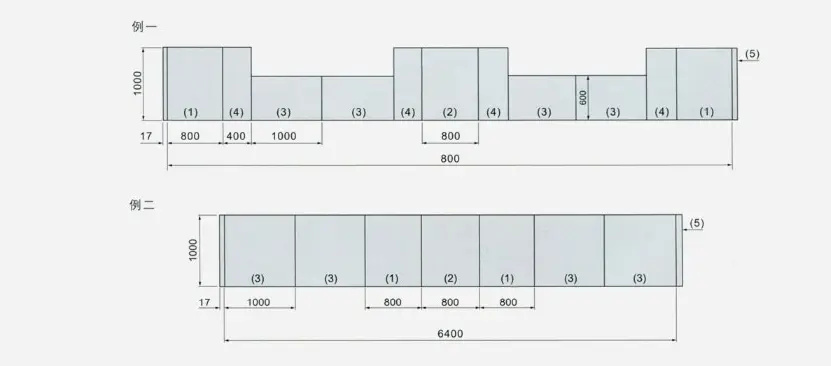

Common সংমিশ্রণ মোডের স্কিম্যাটিক ডায়াগ্রাম

● ইনস্টলেশন, ব্যবহার এবং রক্ষণাবেক্ষণ

1। ডিভাইসটি গন্তব্যে উপস্থিত হলে প্রথমে প্যাকিং বাক্সটি সম্পূর্ণ হয়েছে কিনা তা পরীক্ষা করে দেখুন। যদি ডিভাইসটি অবিলম্বে ইনস্টল না করা হয় তবে এটি একটি শুকনো এবং পরিষ্কার জায়গায় সংরক্ষণ করা উচিত।

2। ডিভাইসটি প্রাচীর থেকে দূরে ইনস্টল করার পরামর্শ দেওয়া হয়, বা এটি প্রাচীরের বিপরীতে ইনস্টল করা যেতে পারে। ইনস্টলেশন ফাউন্ডেশন বিমানটি সমতল হওয়া উচিত, এবং ফাউন্ডেশন চ্যানেল স্টিলের অনুভূমিক ত্রুটি 1/1000, এবং মোট দৈর্ঘ্যের বিচ্যুতি 3 মিমি ..

3। সমস্ত পরিবাহী অংশগুলির বল্ট ফিক্সিংয়ের জন্য গ্রেড 8.8 এবং টেনশন ওয়াশার ব্যবহার করার পরামর্শ দেওয়া হয় এবং প্রস্তাবিত শক্ত করার টর্কটি নীচের সারণীতে দেখানো হয়েছে:

4। এমসিসি স্কিম আনুষাঙ্গিক দ্বারা সরবরাহিত মাধ্যমিক সার্কিটের জন্য কেবল হেড শিথ এবং একটি নির্দিষ্ট সংখ্যক তামা সংযোজক। (তামা জয়েন্টগুলির ঠান্ডা টিপে প্রক্রিয়াকরণের সাথে খাপ খাইয়ে নেওয়ার জন্য, গৌণ তারের জন্য মাল্টি-কোর নমনীয় তারগুলি সুপারিশ করা হয়)।

5। তারের সংযোগ করার পরে, ছোট প্রাণীগুলিকে মন্ত্রিসভায় ক্রলিং থেকে রোধ করতে এবং শর্ট সার্কিট দুর্ঘটনার কারণ হতে ডিভাইসের নীচের অংশটি বন্ধ করা উচিত।

6 .. ইনস্টলেশন বা সমন্বয়ের পরে, অপারেশন করার আগে, নিম্নলিখিত পরিদর্শন এবং পরীক্ষাগুলি প্রয়োজন:

Device ডিভাইসে ইনস্টল করা বৈদ্যুতিক সরঞ্জাম এবং নিয়ন্ত্রণ তারের কারখানার অঙ্কনের প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করে দেখুন।

Uncy বিভিন্ন স্যুইচগুলির ম্যানুয়াল অপারেশন অস্বাভাবিকতা বা জ্যাম ছাড়াই নমনীয় হবে।

Mechanical যান্ত্রিক ইন্টারলকিং মেকানিজম এবং বৈদ্যুতিন ইন্টারলকিং ডিভাইসের ক্রিয়াগুলি সঠিক এবং নির্ভরযোগ্য কিনা তা পরীক্ষা করে দেখুন, যা সিস্টেমের প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

The মূল সার্কিট এবং নিয়ন্ত্রণ সার্কিটের অন্তরণ প্রতিরোধের নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করে দেখুন।

Device ডিভাইসে ইনস্টল করা বৈদ্যুতিক সরঞ্জামগুলি ভাল সংস্পর্শে রয়েছে কিনা তা পরীক্ষা করে দেখুন এবং বৈদ্যুতিক সরঞ্জামের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে।

▶ ডিভাইসের অভ্যন্তরে কোনও বিদেশী বিষয় আছে কিনা এবং বিভিন্ন অংশের মাউন্টিং স্ক্রুগুলি আলগা কিনা তা পরীক্ষা করে দেখুন।

M এমসিসির জন্য অপারেটিং নির্দেশাবলী:

(1) ড্রয়ারের নীচের অংশটি সঠিকভাবে প্রবেশের পরে এটি মন্ত্রিসভায় ঠেলে দেওয়া যেতে পারে, অন্যথায় ড্রয়ারটি ক্ষতিগ্রস্থ হবে বা টেনে আনা যাবে না।

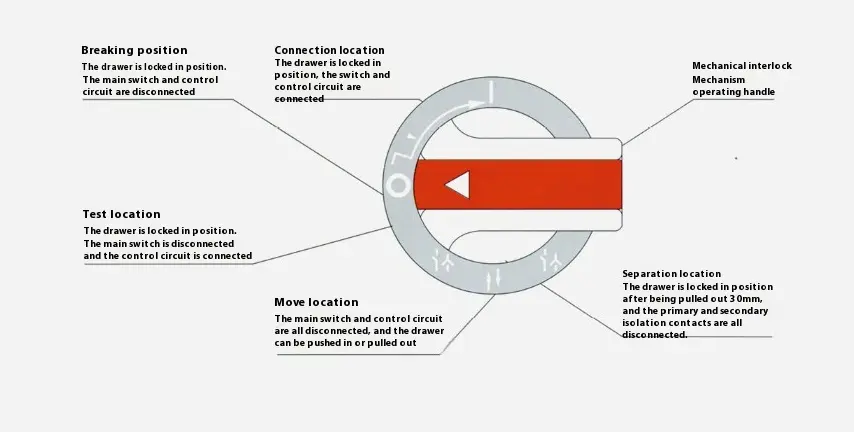

(২) 8 ই/4 এবং 8 ই/2 ড্রয়ারের প্যানেলে চিহ্ন এবং ফাংশনগুলির জন্য চিত্র 4 দেখুন। চিত্রটিতে "ও" ব্রেকিং পজিশন থেকে "ও" পর্যন্ত তীরটি নির্দেশ করে যে অপারেটিং হ্যান্ডেলটি প্রথমে ঠেলাঠেলি করা উচিত এবং তারপরে "ও" থেকে "আই" এ ঘোরানো উচিত। ফিরে আসার সময়, এটিকে ধাক্কা দেওয়ার দরকার নেই, কেবল "আই" হ্যান্ডেলটি "ও" এ পরিণত করুন এবং যেতে দেওয়ার পরে হ্যান্ডেলটি।

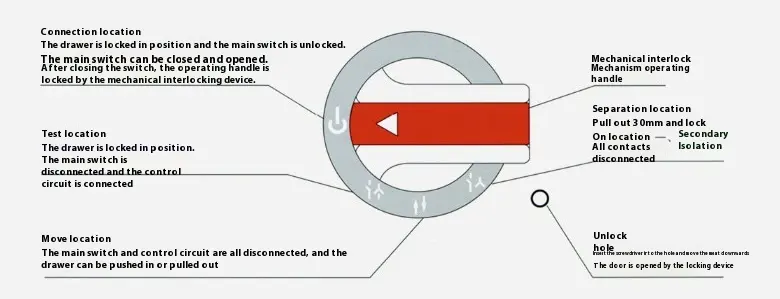

(3) 8E-24E ড্রয়ার প্যানেলে চিহ্ন এবং ফাংশনগুলির জন্য চিত্র 5 দেখুন। যখন হ্যান্ডেলটি কার্যনির্বাহী অবস্থানে পৌঁছায়, প্রক্রিয়াটি মূল স্যুইচটিতে যান্ত্রিক লকটি প্রকাশ করে এবং তারপরে মূল স্যুইচটি বন্ধ করে খোলা যেতে পারে। যাইহোক, যখন মূল স্যুইচটি বন্ধ থাকে, ইন্টারলকিং প্রক্রিয়াটির হ্যান্ডেলটি পরিচালনা করা যায় না। নীচের ডান কোণে দরজায় একটি ছোট প্লাস্টিকের কভার রয়েছে যা সাইনটি পূরণ করে, যা দরজার আনলকিং প্রক্রিয়া। অপারেশন প্রক্রিয়াটি নিম্নরূপ: যখন ড্রয়ারটি কার্যনির্বাহী অবস্থানে থাকে, আপনি যদি দরজাটি খুলতে চান, প্রথমে ছোট কভারটি টানুন, তারপরে স্ক্রু ড্রাইভারটি গর্তের মধ্যে sert োকান এবং দরজাটি খোলার জন্য ল্যাচটি নীচের দিকে সরান। দরজাটি খোলার পরে ছোট প্লাস্টিকের কভারটি cover াকতে ভুলবেন না, অন্যথায় মূল সুরক্ষা স্তরটি ধ্বংস হয়ে যাবে।

● ডিভাইসগুলির পরিবহন এবং সঞ্চয়

▶ ডিভাইসটিকে টিপুন এবং গুরুতর কম্পনের ভোগার অনুমতি নেই।

Pne প্যাকিংয়ের পরে ডিভাইসটি উত্তোলনের সময় পরিবহন কোণ প্লেট ব্যবহার করা উচিত এবং দুটি ইস্পাত তার এবং দড়িগুলির অন্তর্ভুক্ত কোণটি ≤1200 হওয়া উচিত। যদি কোনও ফর্কলিফ্ট ট্রাক, রোলার বা ক্রোবার ব্যবহার করা হয় তবে এটি ডিভাইসের আন্ডারফ্রেমে সরাসরি চালিত করার অনুমতি নেই।

▶ ডিভাইসটি জায়গায় ইনস্টল করা থাকলে, আপনি যদি স্বল্প দূরত্বের জন্য অবস্থানটি সরিয়ে নিতে চান তবে আপনি এটি চ্যাসিসের চারটি কোণে প্রাই করতে পারেন।

▶ বৈদ্যুতিক পণ্য এবং অংশগুলি ডিভাইসে ইচ্ছায় বিচ্ছিন্ন করার অনুমতি নেই।

▶ বৃষ্টি ভেজা হওয়া থেকে রোধ করা উচিত, এবং পরিবেষ্টিত তাপমাত্রা এই নমুনার প্রাসঙ্গিক বিধান অনুসারে হওয়া উচিত।

Product পণ্যগুলির সম্পূর্ণতা

এমএনএস টাইপ লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটটি প্যাকিং তালিকা, পণ্য শংসাপত্র, পণ্য নির্দেশিকা ম্যানুয়াল এবং প্রয়োজনীয় অঙ্কনগুলির সাথে সংযুক্ত করা হয়েছে এবং সহায়ক তালিকা অনুসারে প্রদত্ত দরজার কী এবং অতিরিক্ত অংশগুলি সংযুক্ত রয়েছে।
