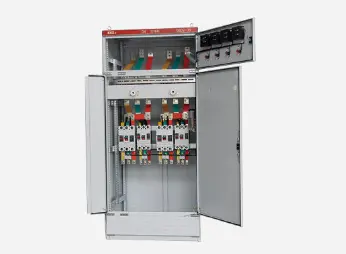

এসি কম ভোল্টেজ বিতরণ সুইচগিয়ার

J জিজিডি টাইপ এসি লো ভোল্টেজ বিতরণ সুইচগিয়ারের শর্তগুলি ব্যবহার করে

▶ পরিবেষ্টিত বায়ু তাপমাত্রা +40 ℃ এর চেয়ে বেশি বা -5 ℃ এর চেয়ে কম হবে না এবং 24 ঘন্টা এর মধ্যে গড় তাপমাত্রা +35 ℃ এর চেয়ে বেশি হবে না

Ind ইনডোর ইনস্টলেশন এবং ব্যবহারের জায়গার উচ্চতা 2000 মিটার অতিক্রম করবে না ；;

Hird আশেপাশের বাতাসের আপেক্ষিক আর্দ্রতা +40 এর সর্বোচ্চ তাপমাত্রায় 50% এর বেশি হওয়া উচিত নয় এবং একটি বৃহত্তর আপেক্ষিক তাপমাত্রা কম তাপমাত্রায় অনুমতি দেওয়া উচিত (উদাহরণস্বরূপ, 90% এটি +20 ℃), বিবেচনা করে যে সন্দেহজনক শিশিরের প্রভাব মাঝে মাঝে তাপমাত্রার পরিবর্তনের কারণে ঘটতে পারে;

The সরঞ্জামগুলি ইনস্টল করা থাকলে, উল্লম্ব বিমানের সাথে ঝোঁক 5 এর বেশি হবে না:

▶ সরঞ্জামগুলি এমন জায়গায় ইনস্টল করা হবে যেখানে কোনও হিংস্র কম্পন এবং প্রভাব নেই এবং যেখানে বৈদ্যুতিক উপাদানগুলি ক্ষয় করার পক্ষে এটি যথেষ্ট নয়;

দ্রষ্টব্য: যখন ব্যবহারকারীদের বিশেষ প্রয়োজনীয়তা থাকে তখন তারা প্রস্তুতকারকের সাথে আলোচনা করতে পারে।

● বেসিক বৈদ্যুতিক পরামিতি

● ডিজাইন বৈশিষ্ট্য

Gg জিজিডি টাইপের এসি লো-ভোল্টেজ ডিস্ট্রিবিউশন সুইচগিয়ারের মন্ত্রিসভা সাধারণ মন্ত্রিসভা আকারে রয়েছে এবং ফ্রেমটি স্থানীয় ওয়েল্ডিং দ্বারা 8 এমএফ ঠান্ডা-গঠিত ইস্পাত সহ একত্রিত হয়। ফ্রেম অংশগুলি এবং বিশেষ সহায়ক অংশগুলি মন্ত্রিসভার যথার্থতা এবং গুণমান নিশ্চিত করতে মনোনীত ইস্পাত প্রস্তুতকারক দ্বারা সরবরাহ করা হয়। ইউনিভার্সাল ক্যাবিনেটের উপাদানগুলি মডুলার নীতি অনুসারে ডিজাইন করা হয়েছে এবং সেখানে 20 টি মাউন্টিং গর্ত রয়েছে। সর্বজনীন সহগ উচ্চতর, যা কারখানাটিকে প্রাক-উত্পাদন উপলব্ধি করতে পারে, যা কেবল উত্পাদন চক্রকেই সংক্ষিপ্ত করে না, তবে কাজের দক্ষতাও উন্নত করে।

Gg জিজিডি টাইপের এসি লো-ভোল্টেজ ডিস্ট্রিবিউশন সুইচগার্টের নকশা মন্ত্রিসভার ক্রিয়াকলাপে তাপ অপচয়কে পুরোপুরি বিবেচনা করে। মন্ত্রিসভার উপরের এবং নীচের প্রান্তে বিভিন্ন সংখ্যক শীতল স্লট রয়েছে। যখন মন্ত্রিসভায় বৈদ্যুতিক উপাদানগুলি তাপ উত্পন্ন করে, তখন গরম বাতাস বৃদ্ধি পায় এবং উপরের স্লট দিয়ে স্রাব করা হয়, যখন ঠান্ডা বায়ু ক্রমাগত নীচের স্লটের মাধ্যমে মন্ত্রিসভায় পুনরায় পূরণ করা হয়, যাতে সিল করা মন্ত্রিসভা শীতল হওয়ার উদ্দেশ্য অর্জনের জন্য নীচে থেকে শীর্ষ পর্যন্ত একটি প্রাকৃতিক বায়ুচলাচল নালী গঠন করে।

Modern আধুনিক শিল্প পণ্য মডেলিং ডিজাইনের প্রয়োজনীয়তা অনুসারে, জিজিডি টাইপ এসি লো-ভোল্টেজ ডিস্ট্রিবিউশন সুইচগিয়ার মন্ত্রিসভার আকার এবং প্রতিটি অংশের বিভাগের আকার ডিজাইনের জন্য গোল্ডেন বিভাগ অনুপাতের পদ্ধতিটি গ্রহণ করে, যা পুরো মন্ত্রিসভাটিকে সুন্দর এবং উদার করে তোলে।

▶ আলমারি দরজাটি একটি ঘোরানো কব্জা দ্বারা ফ্রেমের সাথে সংযুক্ত, যা ইনস্টলেশন এবং বিচ্ছিন্নতার জন্য সুবিধাজনক। একটি গ্যাবল রাবার স্ট্রিপ দরজার হেমে এম্বেড করা আছে। দরজাটি বন্ধ হয়ে গেলে, দরজা এবং ফ্রেমের মধ্যে স্ট্রিপটিতে একটি নির্দিষ্ট সংকোচনের স্ট্রোক থাকে যা দরজাটি সরাসরি মন্ত্রিসভার সাথে সংঘর্ষ থেকে বাধা দিতে পারে এবং দরজার সুরক্ষা স্তরটি উন্নত করতে পারে।

The বৈদ্যুতিক উপাদানগুলির সাথে সজ্জিত যন্ত্রের দরজাটি নরম তামা তারের একাধিক স্ট্র্যান্ড দ্বারা ফ্রেমের সাথে সংযুক্ত থাকে এবং মন্ত্রিসভায় ইনস্টলেশন অংশগুলি নার্ল্ড স্ক্রু দ্বারা ফ্রেমের সাথে সংযুক্ত থাকে, যাতে পুরো মন্ত্রিসভা একটি সম্পূর্ণ গ্রাউন্ডিং সুরক্ষা ব্যবস্থা গঠন করে।

Camely ক্যাবিনেটের শীর্ষ কোটটি পলিয়েস্টার কমলা বেকিং পেইন্ট দিয়ে তৈরি, যার দৃ strong ় আঠালো এবং ভাল টেক্সচার রয়েছে। পুরো মন্ত্রিসভা সাব-লাইট টোনে রয়েছে, যা চমকপ্রদ প্রভাব এড়িয়ে চলে এবং ডিউটিতে থাকা কর্মীদের জন্য একটি আরামদায়ক ভিজ্যুয়াল পরিবেশ তৈরি করে।

When প্রয়োজনে মন্ত্রিসভার শীর্ষ কভারটি সরানো যেতে পারে, যা সাইটের মূল বাসের সমাবেশ এবং সামঞ্জস্য করার জন্য সুবিধাজনক। মন্ত্রিপরিষদের শীর্ষের চারটি কোণগুলি উত্তোলন এবং শিপিংয়ের জন্য উত্তোলন রিংগুলিতে সজ্জিত।

Campary মন্ত্রকের সুরক্ষা স্তরটি আইপি 30, এবং ব্যবহারকারীরা ব্যবহারের পরিবেশের প্রয়োজনীয়তা অনুসারে আইপি 20 এবং আইপি 40 এর মধ্যেও চয়ন করতে পারেন।

● ইনস্টলেশন এবং ব্যবহার

পণ্য গ্রহণের জায়গায় আসার পরে, প্যাকেজিংটি অক্ষত রয়েছে কিনা তা প্রথমে এটি পরীক্ষা করা উচিত এবং সমস্যাগুলি পাওয়া গেলে সময়মতো কারণগুলি খুঁজে পেতে সম্পর্কিত বিভাগগুলিকে অবহিত করা উচিত। অবিলম্বে ইনস্টল করা হয়নি এমন পণ্যগুলির জন্য, এগুলি সাধারণ ব্যবহারের শর্তগুলির বিধান অনুযায়ী উপযুক্ত জায়গায় স্থাপন করা উচিত।

◆ পণ্য ইনস্টলেশন

পণ্য ইনস্টলেশন ইনস্টলেশন স্কিম্যাটিক ডায়াগ্রাম (সংযুক্ত চিত্র দেখুন) অনুসারে পরিচালিত হবে এবং বেসিক চ্যানেল স্টিল এবং বোল্টগুলি ব্যবহারকারীরা সরবরাহ করবেন। যখন টিন প্লেটিংয়ের সাথে পুরো বাসটি পুরো সারিতে ইনস্টল করা হয়, তখন ওভারল্যাপিং পৃষ্ঠটি মেরামত করা হবে এবং সমতল করা হবে, পরিষ্কার করা হবে, নিরপেক্ষ ভ্যাসলিন দিয়ে প্রলেপ দেওয়া হবে বা অন্যান্য ব্যবস্থা নেওয়া হবে এবং তারপরে বোল্ট দিয়ে বেঁধে দেওয়া হবে।

Products পণ্যগুলি ইনস্টলেশনের পরে এবং কার্যকর হওয়ার আগে নিম্নলিখিত আইটেমগুলির জন্য পরিদর্শন এবং পরীক্ষা করা হবে।

Came মন্ত্রকের শীর্ষ পেইন্টটি বন্ধ হয়ে গেছে এবং মন্ত্রিসভা শুকনো এবং পরিষ্কার কিনা তা পরীক্ষা করে দেখুন।

The বৈদ্যুতিক উপাদানগুলির অপারেটিং প্রক্রিয়াটি নমনীয় কিনা এবং কোনও জ্যামিং বা অতিরিক্ত অপারেটিং শক্তি থাকা উচিত নয়।

Main মূল বৈদ্যুতিক সরঞ্জামগুলির মূল এবং সহায়ক পরিচিতিগুলির অন-অফটি নির্ভরযোগ্য এবং নির্ভুল।

▶ ইনস্ট্রুমেন্টের ইঙ্গিত এবং ট্রান্সফর্মারটির অনুপাত এবং মেরুতা সঠিক কিনা।

Bus বাসবার সংযোগটি ভাল কিনা এবং নিরোধকটি সমর্থন করে কিনা, মাউন্টিং পার্টস এবং আনুষাঙ্গিকগুলি দৃ firm ়ভাবে এবং নির্ভরযোগ্যভাবে ইনস্টল করা আছে কিনা।

Ac সহায়ক যোগাযোগটি প্রয়োজনীয়তাগুলি পূরণ করে কিনা, ফিউজের ফিউজ কোর স্পেসিফিকেশন সঠিক কিনা, রিলে সেটিং মান ডিজাইনের প্রয়োজনীয়তা পূরণ করে কিনা এবং ক্রিয়াটি নির্ভরযোগ্য এবং নির্ভুল কিনা।

Ric সার্কিটের যোগাযোগটি বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রামের প্রয়োজনীয়তা পূরণ করে কিনা।

Protection সুরক্ষা সার্কিট সিস্টেম প্রয়োজনীয়তা পূরণ করে কিনা।

Me 1 মেগোহমমিটারের চেয়ে কম নয় ইনসুলেশন প্রতিরোধের মানটি পরিমাপ করতে 500-ভোল্ট মেগোহমমিটার ব্যবহার করুন।

Use ব্যবহারের জন্য সতর্কতা

(1)। এই পণ্যটি প্রাচীরের বিপরীতে ইনস্টল করা হয় না, একপাশে (সামনের দিকে) পরিচালিত হয় এবং ডাবল দরজা দিয়ে রক্ষণাবেক্ষণ করা হয়। অপারেশন, পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য কেবল যোগ্য পেশাদাররা পণ্য রক্ষণাবেক্ষণ চ্যানেল এবং আলমারি দরজায় প্রবেশ বা খুলতে পারে।

(2)। বহুবার পরে এয়ার স্যুইচ, প্রধান যোগাযোগ স্থানীয় বার্নস তৈরি করবে এবং কার্বন পদার্থ উত্পাদন করবে, যোগাযোগের প্রতিরোধকে বাড়িয়ে তুলবে, এর অপারেটিং নির্দেশাবলী অনুসারে নিয়মিত রক্ষণাবেক্ষণ এবং এয়ার স্যুইচ মেরামত করা উচিত।

◆ পণ্য সম্পূর্ণ সেট

▶ প্যাকিং তালিকা

▶ পণ্য শংসাপত্র

Use ব্যবহারের জন্য নির্দেশাবলী

▶ কারখানা পরীক্ষার প্রতিবেদন

▶ প্রাসঙ্গিক বৈদ্যুতিক অঙ্কন

▶ মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে নির্দিষ্ট করা খুচরা যন্ত্রাংশ।

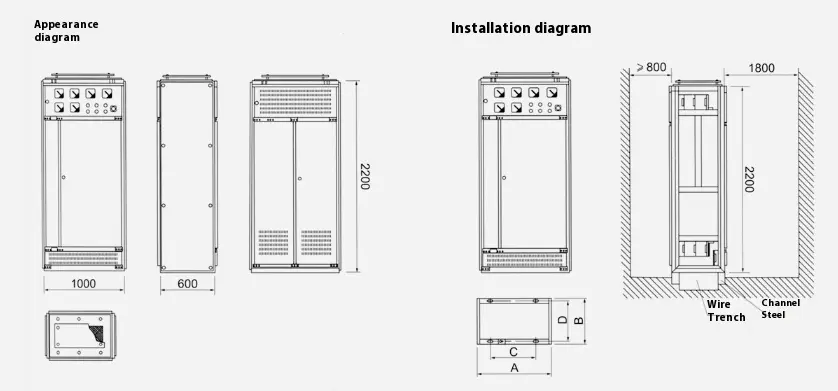

● আউটলাইন এবং ইনস্টলেশন স্কিম্যাটিক ডায়াগ্রাম
