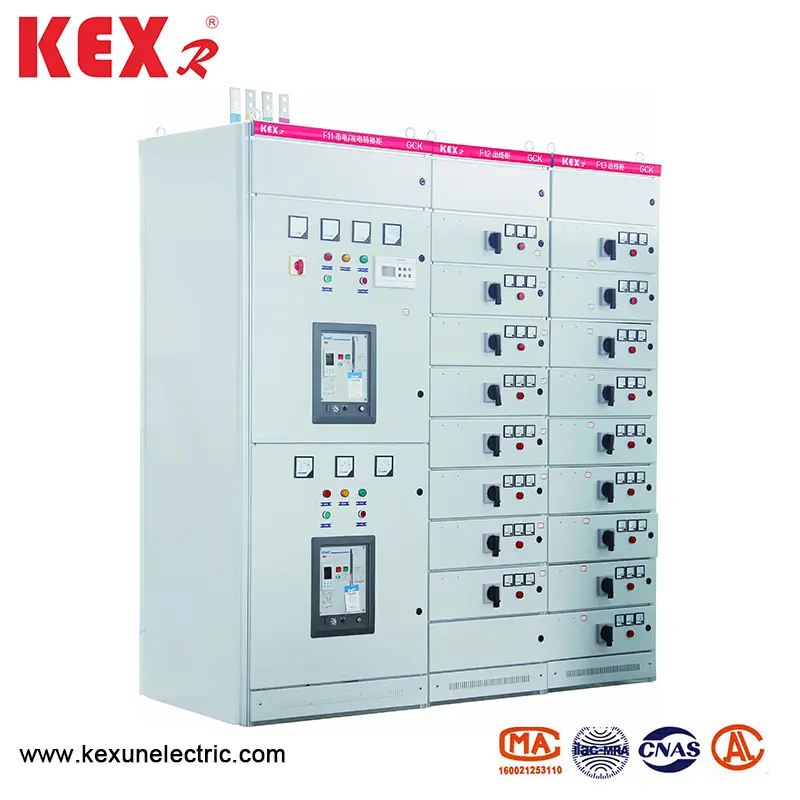

কম ভোল্টেজ ড্র-আউট সুইচগিয়ার

● পণ্য বৈশিষ্ট্য

এই লো ভোল্টেজ ড্র-আউট সুইচগিয়ারের উচ্চ বিরতি ক্ষমতা, ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা, উন্নত এবং যুক্তিসঙ্গত কাঠামো, ব্যবহারিক বৈদ্যুতিক স্কিম, সিরিজ, শক্তিশালী বহুমুখিতা, বিভিন্ন স্কিম ইউনিটের স্বেচ্ছাসেবী সংমিশ্রণ, আরও একটি সার্কিট রয়েছে যা একটি সুইচগিয়ার, সুন্দর উপস্থিতি, উচ্চ সুরক্ষা স্তর, সুরক্ষা এবং নির্ভরযোগ্যতা, তাই আরও সার্কিট রয়েছে। এই পণ্যটি আইইসি 439 নেমিক্স 2-322 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ এবং জিবি 7251-87 "লো-ভোল্টেজ সুইচগিয়ার" জাতীয় মান এবং জেডবি কে 36001-89 "লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার" পেশাদার স্ট্যান্ডার্ড "এর সাথে সামঞ্জস্য করে" পেশাদার স্ট্যান্ডার্ড "পেশাদার মান"

● প্রধান প্রযুক্তিগত পরামিতি

● স্থাপত্য বৈশিষ্ট্য

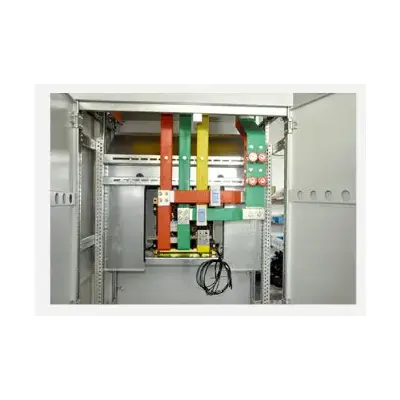

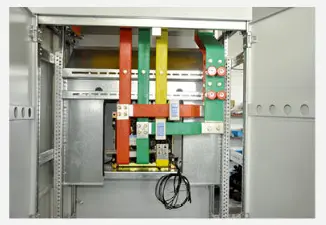

কম ভোল্টেজ ড্র-আউট সুইচগিয়ারের বেসিক সুইচগিয়ার ফ্রেমটি একত্রিত কাঠামো। সুইচগিয়ার ফ্রেমের সমস্ত কাঠামোগত অংশগুলি একটি বেসিক ফ্রেম গঠনের জন্য স্ক্রু দ্বারা একে অপরের সাথে সংযুক্ত থাকে। তারপরে, প্রয়োজনীয় হিসাবে, দরজা, বাফলস, পার্টিশন, ড্রয়ার, মাউন্টিং ব্র্যাকেট, বাস বার এবং বৈদ্যুতিক উপাদানগুলি একটি সম্পূর্ণ সুইচগিয়ার একত্রিত করতে যুক্ত করা হয়। এই এলভি সুইচগিয়ারের নিম্নলিখিত বৈশিষ্ট্যগুলি রয়েছে:

▶ 1। ফ্রেমটি প্রোফাইলড স্টিল দিয়ে তৈরি, ত্রি-মাত্রিক কর্নার প্লেট দ্বারা অবস্থিত এবং ওয়েল্ডিং কাঠামো ছাড়াই বোল্টেড, এইভাবে ওয়েল্ডিং বিকৃতি এবং চাপ এড়ানো এবং ইনস্টলেশন যথার্থতা উন্নত করে।

▶ 2। মডুলাস ই = 20 মিমি অনুসারে ফ্রেম এবং অংশগুলির মাউন্টিং গর্তগুলি পরিবর্তিত হয়।

▶ 3। অভ্যন্তরীণ কাঠামোগত অংশগুলি গ্যালভানাইজড। পিকলিং এবং ফসফেটিংয়ের পরে, বাহ্যিকটি ইলেক্ট্রোস্ট্যাটিক ইপোক্সি পাউডার দিয়ে স্প্রে করা হয়। 4: পাওয়ার সেন্টারে (পিসি) আগত সুইচগিয়ারে শীর্ষটি অনুভূমিক বাস অঞ্চল এবং অনুভূমিক বাস অঞ্চলের নীচের অংশটি সার্কিট ব্রেকার রুম। সার্কিট ব্রেকারগুলি গার্হস্থ্য ডিডাব্লু 15 সি, এমই এবং অন্যান্য সিরিজ দিয়ে সজ্জিত হতে পারে এবং এটি ব্যবহারকারীদের প্রয়োজন অনুসারে বিদেশী বৈদ্যুতিক সংস্থাগুলি দ্বারা উত্পাদিত বিভিন্ন সার্কিট ব্রেকার দিয়ে সজ্জিত করা যেতে পারে, যেমন এবিবি সংস্থা এবং ইন্টেলিজেন্ট সার্কিট ব্রেকার দ্বারা উত্পাদিত এফ সিরিজ সার্কিট ব্রেকার। সাধারণভাবে, পিসি ইউনিটটিতে উল্টানো সারিগুলির সাথে একটি প্রধান সার্কিট (বাস কাপলার সহ) রয়েছে। যখন রেটেড কারেন্টটি 630A-1600A হয়, এটি 800 × 1000 × 2200 (প্রস্থ এক্স গভীরতা x উচ্চতা) এর সামগ্রিক আকারের সাথে একটি সুইচগিয়ার দখল করে। টার্নওভার ছাড়াই প্রধান সার্কিটটি 800 × 800 × 2000 (প্রস্থ, গভীরতা এবং উচ্চতা) এর বাহ্যিক মাত্রা সহ একটি সুইচগিয়ার দখল করে। যখন রেটেড কারেন্টটি 1600A-3150A এর মধ্যে থাকে, তখন এটি 1000 × 1000 × 2200 (প্রস্থ এক্স গভীরতা x উচ্চতা) এর সামগ্রিক আকারের একটি সুইচগিয়ার দখল করে। কোনও প্রধান সুইচগিয়ার নেই যা ওভার করা হয়। যখন রেটেড কারেন্টটি 1600A-3150A হয়, এটি 1000 × 1000 × 220 (প্রস্থ × গভীরতা × উচ্চতা) এর বাহ্যিক মাত্রা সহ একটি সুইচগিয়ার দখল করে। টার্নওভার ছাড়াই প্রধান সার্কিট 1000 × 800 × 2200 (প্রস্থ এক্স গভীরতা x উচ্চতা) এর বাহ্যিক মাত্রা সহ একটি সুইচগিয়ার দখল করে।

▶ 4. পাওয়ার সেন্টারের কাঠামো (পিসি) ফিডার সুইচগিয়ারের আগত সুইচগিয়ারের মতো। যখন খাওয়ানো বর্তমান 630A-1600A হয়, তখন 1000 × 1000 × 2200 (প্রস্থ × গভীরতা × উচ্চতা) সুইচগিয়ার দুটি লুপ দিয়ে সজ্জিত করা যেতে পারে, যা উপরে এবং নীচে সাজানো হয়।

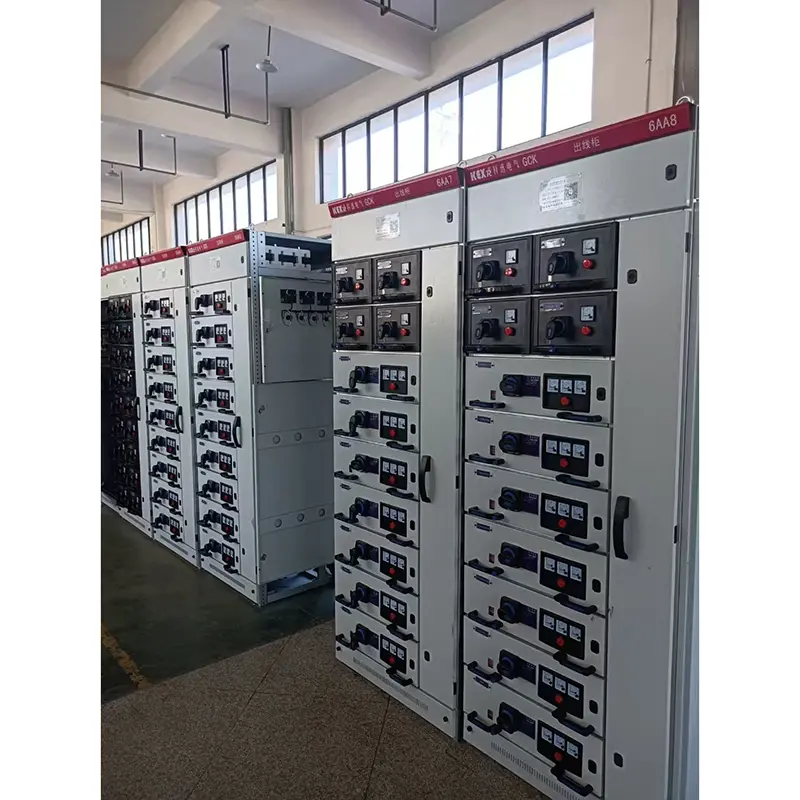

▶ 5। মোটর কন্ট্রোল সেন্টার (এমসিসি) সুইচগিয়ারের দুটি প্রকার রয়েছে: ওয়াল-মাউন্টড সুইচগিয়ার এবং নন-ওয়াল-মাউন্টযুক্ত সুইচগিয়ার, যার শীর্ষটি একটি অনুভূমিক বাসবার অঞ্চল, এবং ড্রয়ার ফাংশনাল ইউনিট অঞ্চলটি অনুভূমিক বাসবার অঞ্চলের নীচে রয়েছে, যার প্রস্থটি 600 মিমি এবং ড্রয়ার ফাংশনাল ইউনিট অঞ্চলটির উচ্চতা 1840 মিমি। যখন সুইচগিয়ার বডিটি প্রাচীর-মাউন্ট করা হয়, তখন সুইচগিয়ারের বাম অংশটি একটি কার্যকরী ইউনিট অঞ্চল এবং ডান অংশে 200 মিমি প্রশস্ত তারের আউটলেট অঞ্চল রয়েছে। সুইচগিয়ারের সামগ্রিক মাত্রাগুলি 800/500/2200 (প্রস্থ/গভীরতা/উচ্চতা)। যখন সুইচগিয়ারটি প্রাচীর থেকে দূরে ইনস্টল করা হয়, তখন সুইচগিয়ারের প্রস্থটি 600 মিমি এবং তারের আউটলেট অঞ্চলটি সুইচগিয়ারের পিছনে থাকে। সুইচগিয়ারের সামগ্রিক মাত্রাগুলি হ'ল 600 × 800 (1000) × 2200 (প্রস্থ এক্স গভীরতা x উচ্চতা)। দুটি ধরণের সুইচগিয়ার গভীরতা রয়েছে: 800 এবং 1000 We যখন ড্রয়ারটি সুইচগিয়ার থেকে আঁকা হয়, তখন সুইচগিয়ারের লাইভ অংশটি উন্মুক্ত হয় না, যা নিরাপদ এবং নির্ভরযোগ্য।

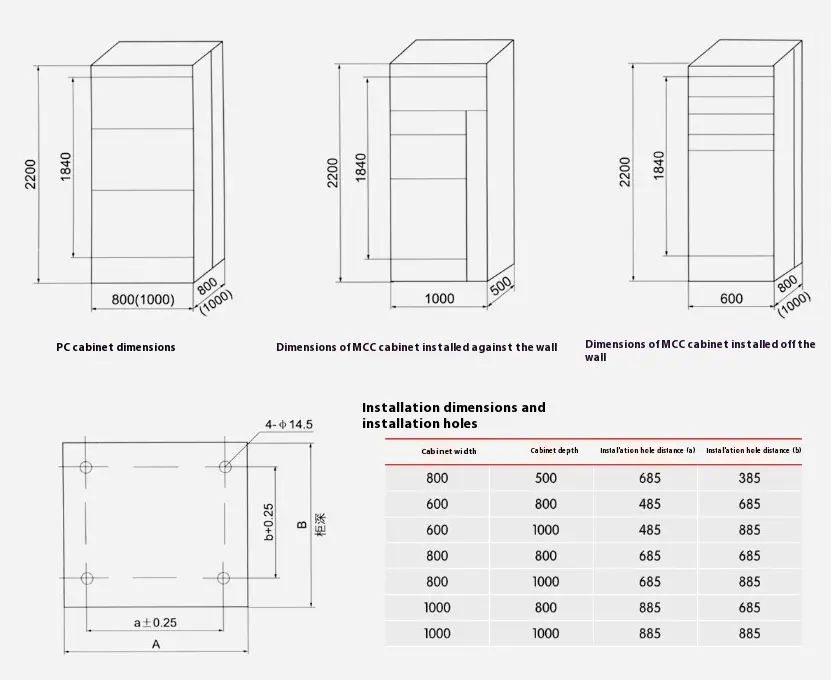

● এলভি সুইচগিয়ার সামগ্রিক মাত্রা, ইনস্টলেশন মাত্রা

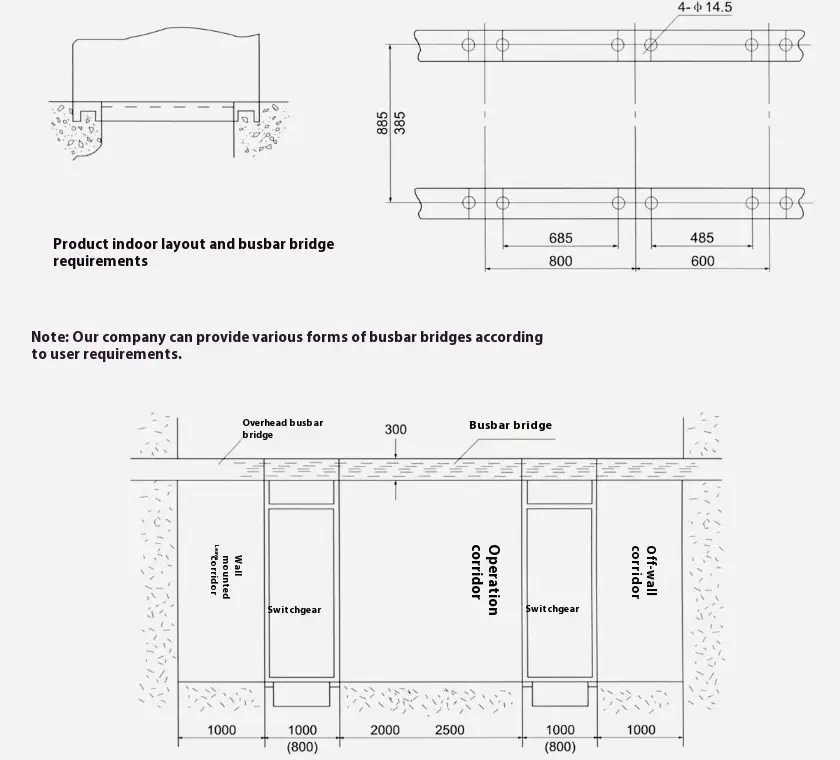

Low কম ভোল্টেজ ড্র-আউট সুইচগিয়ার ইনস্টলেশন ফাউন্ডেশনের স্কিম্যাটিক ডায়াগ্রাম

● সতর্কতা

This এই পণ্যটি ইনস্টল করার সময়, কম ভোল্টেজ ড্র-আউট সুইচগিয়ারগুলির মধ্যে অনুভূমিক রেখাটি দৃ ly ়ভাবে এবং নির্ভরযোগ্যভাবে সংযুক্ত হওয়া উচিত।

This এই পণ্যটির দরজাটি মূল স্যুইচ সহ একটি ইন্টারলকিং ফাংশন রয়েছে, অর্থাৎ, দরজাটি কেবল বিদ্যুতের ব্যর্থতার শর্তে খোলা যেতে পারে। এই পণ্যটির অন্য দিকটি একটি স্ক্রু সিলিং প্লেট, যার মূল স্যুইচটির সাথে কোনও ইন্টারলকিং ফাংশন নেই। অতএব, রক্ষণাবেক্ষণের জন্য এই পণ্যটির পাশের প্লেটটি বিচ্ছিন্ন করার সময় দয়া করে বিদ্যুৎ সরবরাহটি সংযোগ বিচ্ছিন্ন করুন।

▶ অ-পেশাদারদের রক্ষণাবেক্ষণের জন্য সুইচগিয়ারটি খুলতে হবে না।
