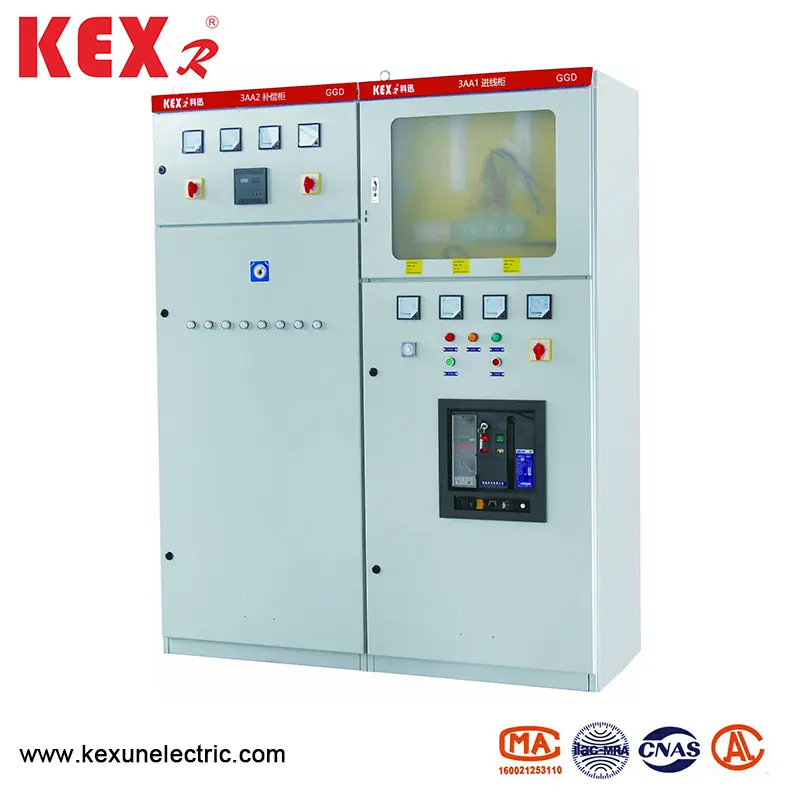

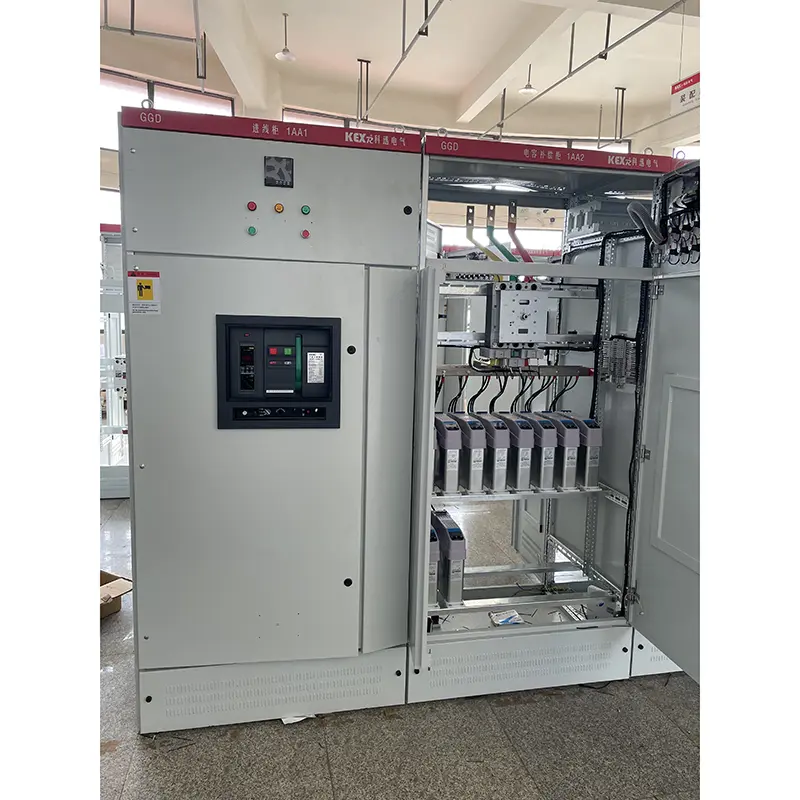

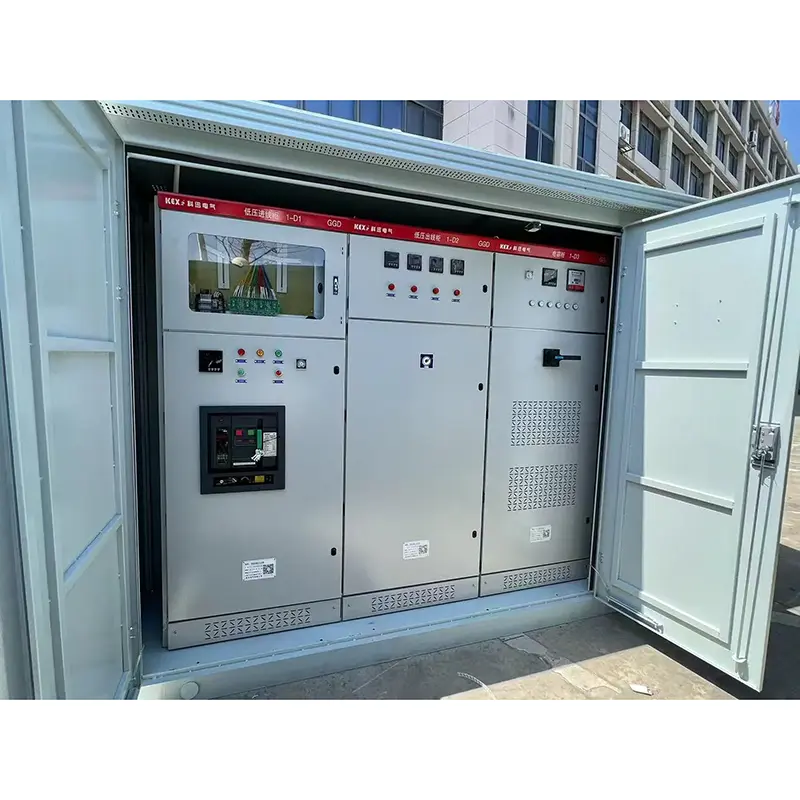

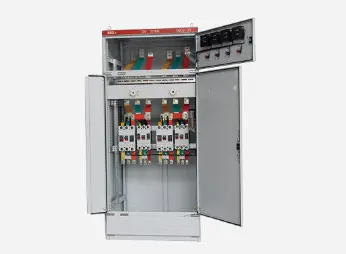

এসি কম ভোল্টেজ বিতরণ মন্ত্রিসভা

Apply আবেদনের ক্ষেত্র

জিজিডি এসি লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট হ'ল একটি নতুন ধরণের লো-ভোল্টেজ বিতরণ মন্ত্রিসভা যা সুরক্ষা, অর্থনীতি, যৌক্তিকতা এবং নির্ভরযোগ্যতার নীতির উপর নকশাকৃত শক্তি মন্ত্রকের সক্ষম উর্ধ্বতনদের প্রয়োজনীয়তা অনুসারে এবং বিদ্যুৎ ব্যবহারকারী এবং নকশা বিভাগের সংখ্যাগরিষ্ঠ। পণ্যটিতে উচ্চ ব্রেকিং ক্ষমতা, ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা, নমনীয় বৈদ্যুতিক স্কিম, সুবিধাজনক সংমিশ্রণ, সিরিজ, শক্তিশালী অনুশীলন, অভিনব কাঠামো এবং উচ্চ সুরক্ষা স্তরের বৈশিষ্ট্য রয়েছে এবং এটি লো-ভোল্টেজ সুইচগিয়ারের একটি আপডেট পণ্য হিসাবে ব্যবহার করা যেতে পারে। জিজিডি এসি লো-ভোল্টেজ বিতরণ মন্ত্রিসভা আইইসি 439 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার, জিবি 7251 লো-ভোল্টেজ সুইচগিয়ার এবং অন্যান্য মানগুলির সাথে সামঞ্জস্য করে।

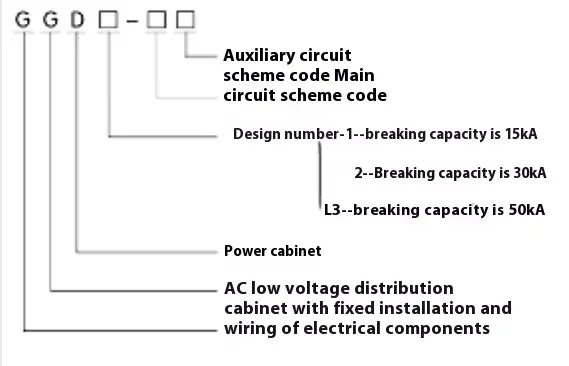

● মডেল অর্থ

● বৈদ্যুতিক কর্মক্ষমতা

◆ বেসিক বৈদ্যুতিক পরামিতি

◆ প্রধান সার্কিট স্কিম

জিজিডি এসি লো ভোল্টেজ বিতরণ ক্যাবিনেটের মূল সার্কিটের জন্য 129 টি স্কিম এবং 298 স্পেসিফিকেশন রয়েছে (সহায়ক সার্কিটগুলির কার্যকরী পরিবর্তন এবং নিয়ন্ত্রণ ভোল্টেজের পরিবর্তনগুলি থেকে প্রাপ্ত স্কিম এবং স্পেসিফিকেশনগুলি বাদ দিয়ে)। এর মধ্যে জিজিডি 1 এর 49 টি স্কিম এবং 123 স্পেসিফিকেশন রয়েছে। জিজিডি 2 এর 53 টি স্কিম এবং 107 স্পেসিফিকেশন রয়েছে। জিজিডি 3 মডেলের 27 টি স্কিম এবং 68 টি স্পেসিফিকেশন রয়েছে মূল সার্কিট স্কিমটি বেশিরভাগ নকশা এবং ব্যবহার বিভাগগুলির মতামত চাওয়ার মাধ্যমে নির্বাচিত হয়েছিল, যা বিদ্যুৎকেন্দ্রগুলির প্রয়োজনীয় স্কিম বাড়িয়েছে। 3150A তে বর্তমানকে রেট দেওয়া হয়েছে, 2000KVA এবং নীচে বিতরণ ট্রান্সফর্মারগুলির জন্য উপযুক্ত। এছাড়াও, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের চাহিদা পূরণের জন্য, জিজিজে 1 এবং জিজিজে 2 সংক্রমণ ক্ষতিপূরণ ক্যাবিনেটগুলি ডিজাইন করা হয়েছে, মোট 4 টি প্রধান সার্কিট স্কিম এবং 12 টি স্পেসিফিকেশন সহ।

◆ সহায়ক সার্কিট স্কিম

সহায়ক সার্কিটের নকশাটি দুটি ভাগে বিভক্ত: বিদ্যুৎ সরবরাহ প্রকল্প এবং বিদ্যুৎ কেন্দ্রের প্রকল্প। গৌণ উপাদানগুলি ইনস্টল করার জন্য বিজিডি মন্ত্রিসভায় পর্যাপ্ত জায়গা রয়েছে। একই সময়ে, এনএলএস রিলে সুরক্ষা সংযুক্ত করার সময় বিদ্যুৎকেন্দ্র এবং বিশেষ ব্যবহারকারীদের চাহিদা মেটাতে একটি বিশেষ এলএম 23 ডি বর্তমান ট্রান্সফর্মারও তৈরি করেছে।

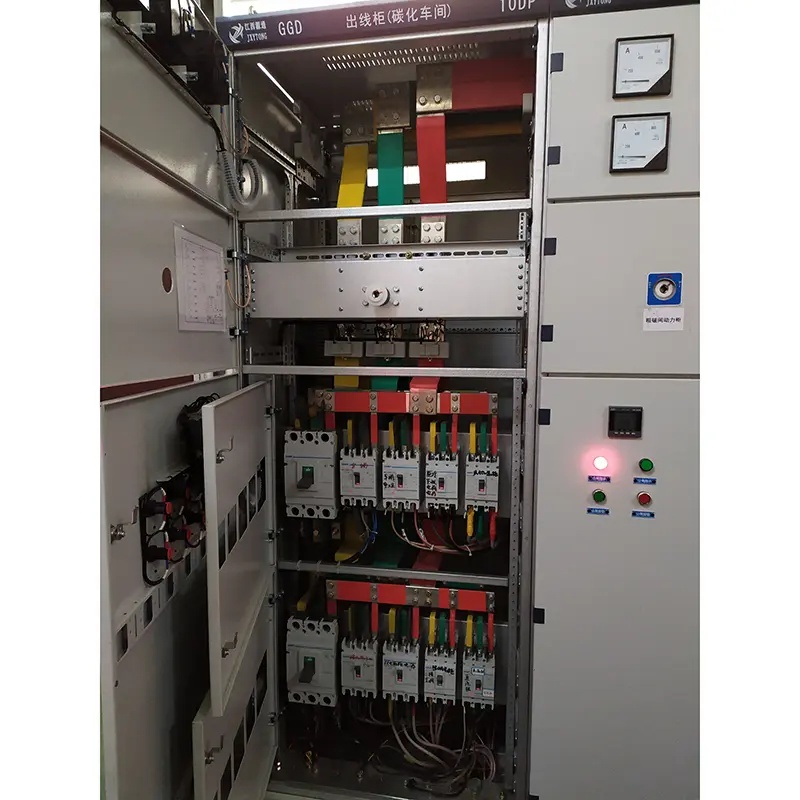

◆ প্রধান বাস-বার

দামের অনুপাত এবং অ্যালুমিনিয়ামের সাথে তামা প্রতিস্থাপনের সম্ভাব্যতা বিবেচনা করে, রেটযুক্ত কারেন্টটি 1500a এর নিচে থাকলে একটি একক অ্যালুমিনিয়াম বাস ব্যবহার করা যেতে পারে এবং রেটযুক্ত কারেন্টটি 1500 এ এর ​​উপরে থাকলে একটি ডাবল কপার বাস ব্যবহার করা যেতে পারে এবং নির্মাতারা এই প্রবিধান অনুসারে প্রোটোটাইপ উত্পাদন করে এবং টাইপ পরীক্ষাটি পাস করে। অবশ্যই, নির্মাতারা ব্যবহারকারীদের প্রয়োজনীয়তা অনুসারে একই বর্তমান ক্ষমতা সহ একটি কপার বাসের সাথে অ্যালুমিনিয়াম বাসটি প্রতিস্থাপন করতে পারেন। বাসের ওভারল্যাপিং পৃষ্ঠগুলি সমস্ত পুকুর টিন প্রক্রিয়া দ্বারা চিকিত্সা করা হয়

◆ বৈদ্যুতিক উপাদান নির্বাচন

▶ জিজিডি টাইপ এসি লো-ভোল্টেজ বিতরণ মন্ত্রিসভা মূলত উন্নত বৈদ্যুতিক উপাদানগুলি গ্রহণ করে যা চীনে ভর উত্পাদিত হতে পারে। একই সময়ে, অর্থনীতি এবং যৌক্তিকতার নীতি অনুসারে, কিছু উপলভ্য পুরানো পণ্য যেমন ডিজেড 10 ডি এবং ডি 220, সম্ভাব্যতা পুরোপুরি বিবেচনা করার ভিত্তিতে সংরক্ষিত রয়েছে এবং অপ্রচলিত পণ্যগুলি নির্বাচন করা হয় না।

▶ এইচডি 13 বিএক্স এবং এইচএস 13 বিএক্স রোটারি অপারেটেড ছুরি স্যুইচগুলি বিজিজিডি ক্যাবিনেটের অনন্য কাঠামোর চাহিদা মেটাতে এনএলএস দ্বারা ডিজাইন করা বিশেষ উপাদান। তারা প্রক্রিয়াটির অপারেশন মোড পরিবর্তন করে এবং পুরানো পণ্যগুলির সুবিধাগুলি ধরে রাখে এবং ব্যবহারিক বৈদ্যুতিক উপাদান।

Design ডিজাইন বিভাগ যদি ব্যবহারকারীদের প্রয়োজন অনুসারে আরও ভাল পারফরম্যান্স এবং আরও উন্নত প্রযুক্তি সহ নতুন বৈদ্যুতিক উপাদানগুলি নির্বাচন করে তবে জিজিডি টাইপ এসি লো-ভোল্টেজ বিতরণ মন্ত্রিসভায় ভাল ইনস্টলেশন নমনীয়তা রয়েছে এবং সাধারণত এটি বৈদ্যুতিক উপাদানগুলি আপডেট করার কারণে উত্পাদন এবং ইনস্টলেশন ক্ষেত্রে অসুবিধা সৃষ্টি করবে না।

The মূল সার্কিটের গতিশীল স্থিতিশীলতা আরও উন্নত করার জন্য, এনএলএস জেডএম সংযুক্ত বাস ক্ল্যাম্প এবং জিজিডি মন্ত্রিসভার জন্য নিরোধক সহায়তা ডিজাইন করেছে। বাস বার ক্ল্যাম্পটি উচ্চ-শক্তি এবং উচ্চ-ফ্লেম-রিটার্ড্যান্ট পিপি 0 অ্যালোয় উপাদান দিয়ে তৈরি, যার উচ্চ নিরোধক শক্তি, ভাল স্ব-নির্বাহের কর্মক্ষমতা এবং অনন্য কাঠামো রয়েছে। এটি কেবল বিল্ডিং ব্লকটি সামঞ্জস্য করে সহজেই একটি একক বাস বার ক্ল্যাম্প বা একটি ডাবল বাস বার ক্ল্যাম্পে একত্রিত করা যায়। ইনসুলেশন সমর্থনটি হ'ল কম ব্যয় এবং উচ্চ শক্তি সহ হাতা ধরণের ছাঁচযুক্ত যৌথ, যা পুরানো পণ্যগুলির অপর্যাপ্ত ক্রাইপেজ দূরত্বের ত্রুটি সমাধান করে।

● ইনস্টলেশন এবং ব্যবহার

পণ্য গ্রহণের জায়গায় আসার পরে, প্যাকেজিংটি অক্ষত রয়েছে কিনা তা প্রথমে এটি পরীক্ষা করা উচিত এবং সমস্যাগুলি পাওয়া গেলে সময়মতো কারণগুলি খুঁজে পেতে সম্পর্কিত বিভাগগুলিকে অবহিত করা উচিত। অবিলম্বে ইনস্টল করা হয়নি এমন পণ্যগুলির জন্য, এগুলি সাধারণ ব্যবহারের শর্তগুলির বিধান অনুযায়ী উপযুক্ত জায়গায় স্থাপন করা উচিত।

◆ পণ্য ইনস্টলেশন

 পণ্য ইনস্টলেশন ইনস্টলেশন স্কিম্যাটিক ডায়াগ্রাম (সংযুক্ত চিত্র দেখুন) অনুসারে পরিচালিত হবে এবং বেসিক চ্যানেল স্টিল এবং বোল্টগুলি ব্যবহারকারীরা সরবরাহ করবেন। যখন টিন প্লেটিংয়ের সাথে পুরো বাসটি পুরো সারিতে ইনস্টল করা হয়, তখন ওভারল্যাপিং পৃষ্ঠটি মেরামত করা হবে এবং সমতল করা হবে, পরিষ্কার করা হবে, নিরপেক্ষ ভ্যাসলিন দিয়ে প্রলেপ দেওয়া হবে বা অন্যান্য ব্যবস্থা নেওয়া হবে এবং তারপরে বোল্ট দিয়ে বেঁধে দেওয়া হবে।

Products পণ্যগুলি ইনস্টলেশনের পরে এবং কার্যকর হওয়ার আগে নিম্নলিখিত আইটেমগুলির জন্য পরিদর্শন এবং পরীক্ষা করা হবে।

Came মন্ত্রকের শীর্ষ পেইন্টটি বন্ধ হয়ে গেছে এবং মন্ত্রিসভা শুকনো এবং পরিষ্কার কিনা তা পরীক্ষা করে দেখুন।

The বৈদ্যুতিক উপাদানগুলির অপারেটিং প্রক্রিয়াটি নমনীয় কিনা এবং কোনও জ্যামিং বা অতিরিক্ত অপারেটিং শক্তি থাকা উচিত নয়।

Main মূল বৈদ্যুতিক সরঞ্জামগুলির মূল এবং সহায়ক পরিচিতিগুলির অন-অফটি নির্ভরযোগ্য এবং নির্ভুল।

▶ ইনস্ট্রুমেন্টের ইঙ্গিত এবং ট্রান্সফর্মারটির অনুপাত এবং মেরুতা সঠিক কিনা।

Bus বাসবার সংযোগটি ভাল কিনা এবং নিরোধকটি সমর্থন করে কিনা, মাউন্টিং পার্টস এবং আনুষাঙ্গিকগুলি দৃ firm ়ভাবে এবং নির্ভরযোগ্যভাবে ইনস্টল করা আছে কিনা।

Ac সহায়ক যোগাযোগটি প্রয়োজনীয়তাগুলি পূরণ করে কিনা, ফিউজের ফিউজ কোর স্পেসিফিকেশন সঠিক কিনা, রিলে সেটিং মান ডিজাইনের প্রয়োজনীয়তা পূরণ করে কিনা এবং ক্রিয়াটি নির্ভরযোগ্য এবং নির্ভুল কিনা।

Ric সার্কিটের যোগাযোগটি বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রামের প্রয়োজনীয়তা পূরণ করে কিনা।

Protection সুরক্ষা সার্কিট সিস্টেম প্রয়োজনীয়তা পূরণ করে কিনা।

Me 1 মেগোহমমিটারের চেয়ে কম নয় ইনসুলেশন প্রতিরোধের মানটি পরিমাপ করতে 500-ভোল্ট মেগোহমমিটার ব্যবহার করুন।

Use ব্যবহারের জন্য সতর্কতা

(1)। এই পণ্যটি প্রাচীরের বিপরীতে ইনস্টল করা হয় না, একপাশে (সামনের দিকে) পরিচালিত হয় এবং ডাবল দরজা দিয়ে রক্ষণাবেক্ষণ করা হয়। অপারেশন, পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য কেবল যোগ্য পেশাদাররা পণ্য রক্ষণাবেক্ষণ চ্যানেল এবং আলমারি দরজায় প্রবেশ বা খুলতে পারে।

(2)। বহুবার পরে এয়ার স্যুইচ, প্রধান যোগাযোগ স্থানীয় পোড়া তৈরি করবে এবং কার্বন পদার্থ উত্পাদন করবে, যোগাযোগের প্রতিরোধকে বাড়িয়ে তুলবে, এর অপারেটিং নির্দেশাবলী অনুসারে নিয়মিত রক্ষণাবেক্ষণ এবং এয়ার স্যুইচ মেরামত করা উচিত।

◆ সরবরাহ করার সময় নির্মাতারা নিম্নলিখিত নথি এবং আনুষাঙ্গিক সরবরাহ করবে:

▶ প্যাকিং তালিকা

▶ পণ্য শংসাপত্র

Use ব্যবহারের জন্য নির্দেশাবলী

▶ কারখানা পরীক্ষার প্রতিবেদন

▶ প্রাসঙ্গিক বৈদ্যুতিক অঙ্কন

▶ মন্ত্রিপরিষদের দরজা কী, অপারেটিং হ্যান্ডলগুলি এবং চুক্তিতে নির্দিষ্ট করা খুচরা যন্ত্রাংশ।

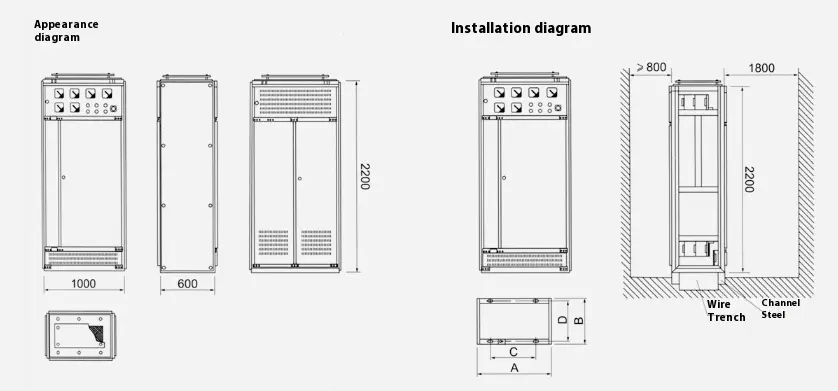

Gg জিজিডি টাইপের এসি লো-ভোল্টেজ বিতরণ মন্ত্রিপরিষদের আউটলাইন এবং ইনস্টলেশন স্কিম্যাটিক ডায়াগ্রাম
