ধাতব আর্মারিং দিয়ে সজ্জিত সুইচ ডিভাইস খুলুন

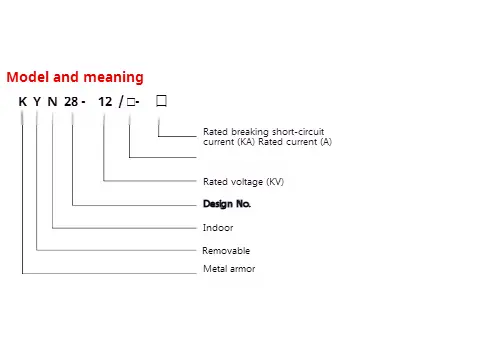

● মডেল অর্থ

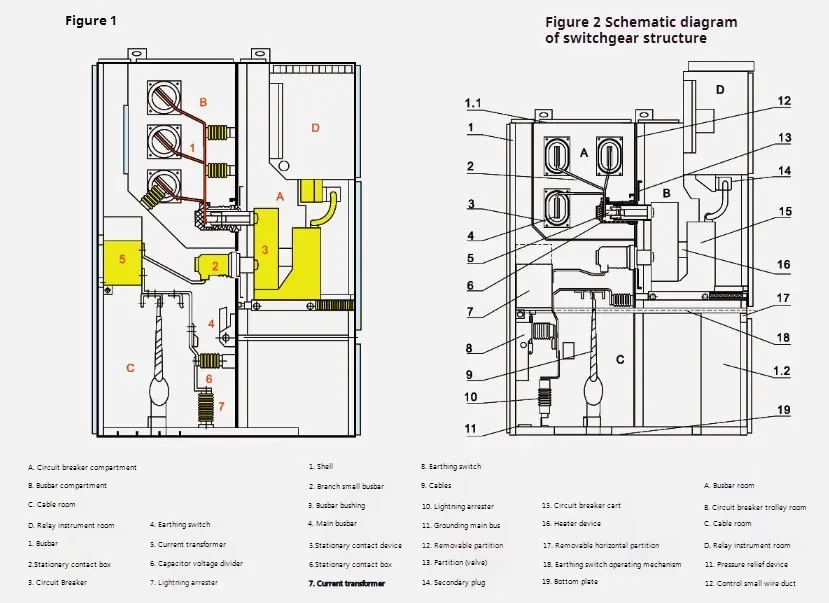

Metal ধাতব আর্মারিং কাঠামোর সাথে সজ্জিত ওপেন স্যুইচ ডিভাইসের স্কিম্যাটিক ডায়াগ্রাম

◆ স্ট্যান্ডার্ডস

KYN28-12 টাইপ ওপেন স্যুইচ ডিভাইস ধাতু আর্মারিংয়ের সাথে সজ্জিত নিম্নলিখিত মানগুলি পূরণ করুন ：

1. ইসি -298 2.gb3906-1991 3.dlvt404-1997 4.gb/t11022-1999

ধাতব আর্মারিংয়ের সাথে সজ্জিত ওপেন সুইচ ডিভাইস দুটি অংশ নিয়ে গঠিত: একটি স্থির মন্ত্রিসভা এবং একটি অঙ্কনযোগ্য অংশ (সংক্ষেপে হ্যান্ডকার্ট)। ধাতব আর্মারিং দিয়ে সজ্জিত ওপেন স্যুইচ ডিভাইসের শেল এবং প্রতিটি কার্যকরী ইউনিটের পার্টিশনগুলি অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেট দ্বারা বোল্ট করা হয়। এর শেলের সুরক্ষা স্তরটি আইপি 4 এক্সে পৌঁছায় এবং প্রতিটি বগি পার্টিশন বোর্ড এবং সার্কিট ব্রেকার দরজা এর সুরক্ষা স্তরটি যখন এটি খোলা হয় তখন পি 2 এক্স হয়। KYN28-12 টাইপ ওপেন স্যুইচ ডিভাইসটি ধাতব আর্মারিংয়ের সাথে সজ্জিত ওপেন স্যুইচ ডিভাইসটি ভিএস 1, জেডএন 12 ভি টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট এবং ভিডি 4 টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট এবং ভিসি টাইপ ভ্যাকুয়াম কন্টাক্টর দ্বারা সজ্জিত হতে পারে, যা সমান্তরালভাবে ডাবল কেবিনেট হিসাবে ইনস্টল করা যেতে পারে, যা ব্যাক-টু-ব্যাক বিন্যাসে। ডিভাইসটি ইনস্টল করা এবং সামনের দিকে ডিবাগ করা যেতে পারে, তাই এটি প্রাচীরের বিপরীতে ইনস্টল করা যেতে পারে। প্রাচীরের বিরুদ্ধে ইনস্টল করার সবচেয়ে বড় সুবিধা হ'ল এটি মেঝে স্থান সংরক্ষণ করতে পারে। তদতিরিক্ত, এটি প্রাচীর ছাড়াই ইনস্টল করা যেতে পারে, অর্থাৎ এটি একটি ডাবল-পার্শ্বযুক্ত রক্ষণাবেক্ষণের ধরণ। দুজনের অভ্যন্তরীণ কাঠামো বিন্যাসটি বেমানান, এবং এর সুবিধাটি সুবিধাজনক রক্ষণাবেক্ষণ।

◆ শেল এবং পার্টিশন

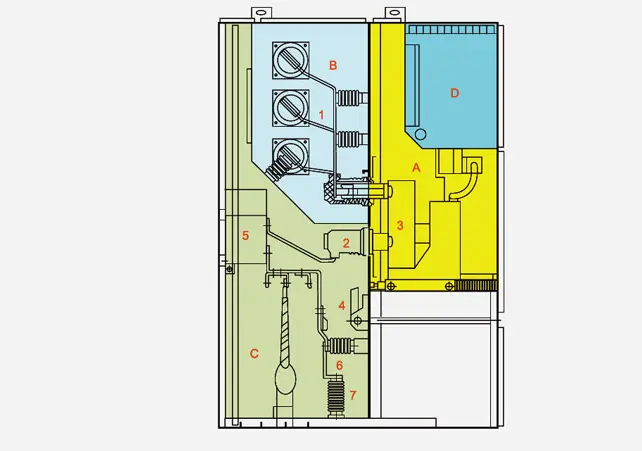

ধাতব আর্মারিং দিয়ে সজ্জিত ওপেন স্যুইচ ডিভাইসের শেল এবং পার্টিশনটি উচ্চ-মানের আমদানি করা অ্যালুমিনিয়াম-প্রলিপ্ত জিংক স্টিল প্লেটগুলি দিয়ে তৈরি যা সিএনসি মেশিন সরঞ্জাম দ্বারা বাঁকানোর পরে বোল্ট করা হয়, যাতে একত্রিত সুইচ ক্যাবিনেট আকারে অভিন্নতা বজায় রাখতে পারে। এটিতে শক্তিশালী জারা প্রতিরোধ এবং জারণ প্রতিরোধের রয়েছে এবং একই ইস্পাত প্লেটের চেয়ে বেশি যান্ত্রিক শক্তি রয়েছে। স্যুইচ ক্যাবিনেটটি হ্যান্ডকার্ট রুমে (সার্কিট ব্রেকার বগি), বাস রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুম (কম ভোল্টেজ রুম) বিভক্ত করে বিভক্ত করা হয়েছে। প্রতিটি ইউনিটের শেলটি স্বাধীনভাবে গ্রাউন্ডেড।

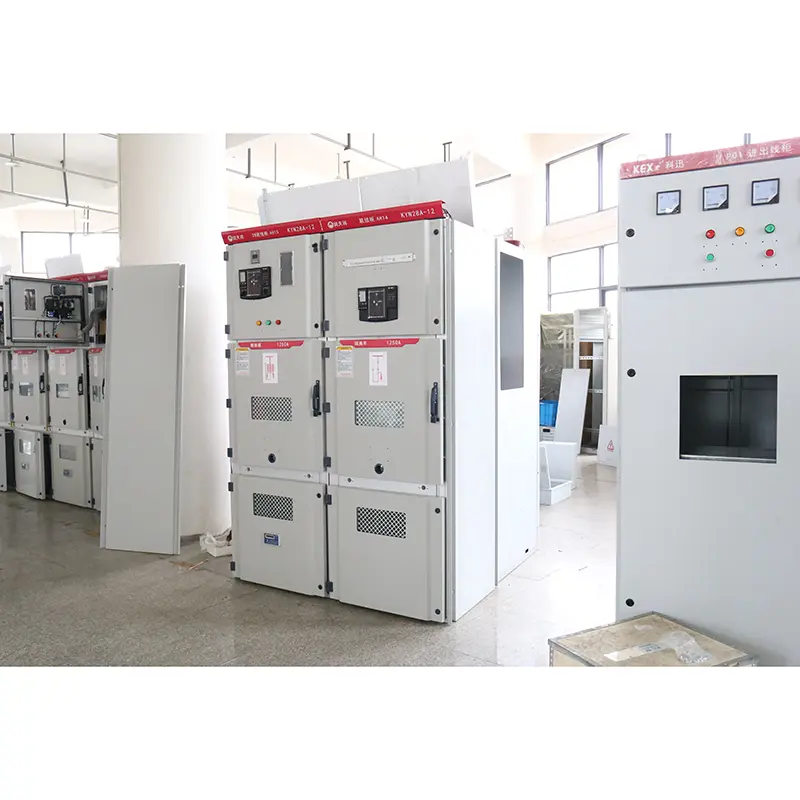

◆ পণ্য ওভারভিউ

ধাতব আর্মারিং দিয়ে সজ্জিত ওপেন স্যুইচ ডিভাইসের শেল এবং পার্টিশনটি অ্যালুমিনিয়াম-জিংক প্রলিপ্ত স্টিল প্লেট বা স্টিল প্লেটগুলি দিয়ে তৈরি যা প্রক্রিয়াজাত হওয়ার পরে বোল্ট করা হয় এবং সিএনসি মেশিন সরঞ্জাম দ্বারা বাঁকানো হয়, যাতে একত্রিত সুইচ ক্যাবিনেট আকারে অভিন্নতা বজায় রাখতে পারে। অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেটে শক্তিশালী অ্যান্টি-জারা এবং অ্যান্টি-অক্সিডেশন প্রভাব রয়েছে এবং একই ইস্পাত প্লেটের চেয়ে বেশি যান্ত্রিক শক্তি রয়েছে। স্যুইচ ক্যাবিনেটটি হ্যান্ডকার্ট রুম, বাস রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুমে বিভাজন দ্বারা বিভক্ত এবং প্রতিটি ইউনিটের শেলটিতে স্বাধীন গ্রাউন্ডিং রয়েছে। স্যুইচ ক্যাবিনেটের দরজাগুলি সমস্ত ইলেক্ট্রোস্ট্যাটিক প্লাস্টিকের সাথে স্প্রে করা হয় যাতে তাদের পৃষ্ঠগুলিকে প্রভাব প্রতিরোধের, জারা প্রতিরোধের এবং সুন্দর চেহারা (ব্যবহারকারীরা রঙ কাস্টমাইজ করা যায়) এর সুবিধাগুলি তৈরি করে।

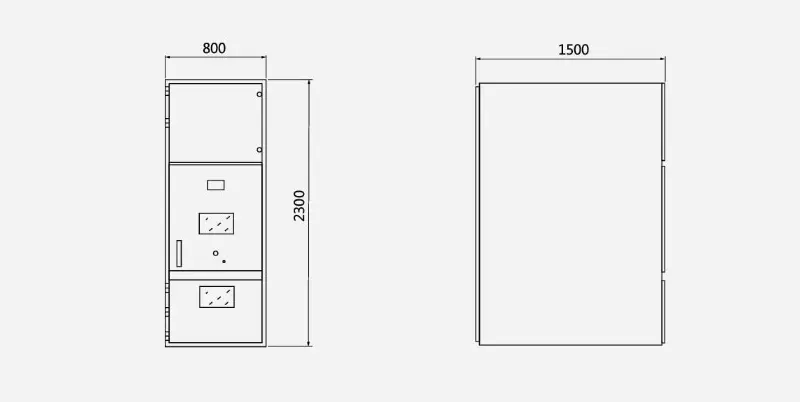

◆ আউটলাইন মাত্রা

ধাতব আর্মারিং দিয়ে সজ্জিত ওপেন স্যুইচ ডিভাইসের আউটলাইন মাত্রাগুলি বোলো হিসাবে ：

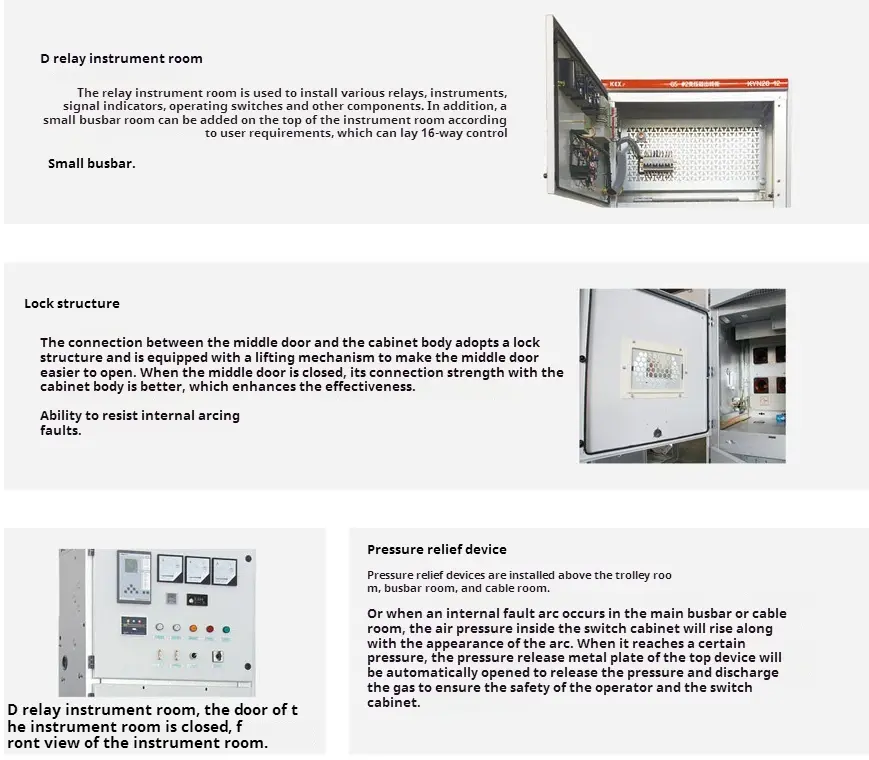

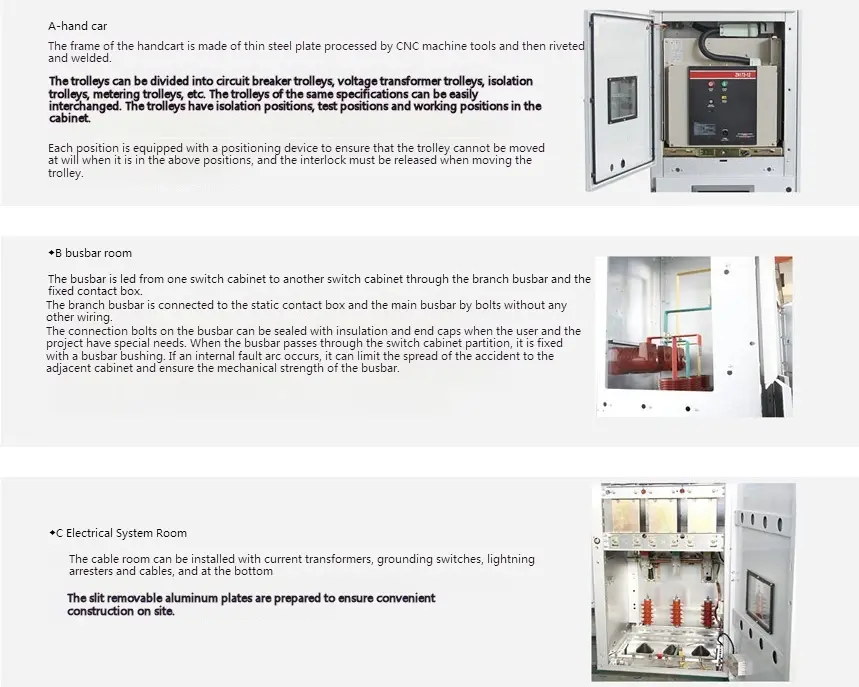

◆ প্রধান উপাদান
