আর্মার-ক্লেড শিফটিং সুইচগিয়ার

● টেকটোনিক বৈশিষ্ট্য

Switch সুইচগিয়ার কাঠামোটি একত্রিত হয়, এবং সার্কিট ব্রেকারটি হ্যান্ডকার্ট দ্বারা মেঝে-মাউন্ট করা হয়

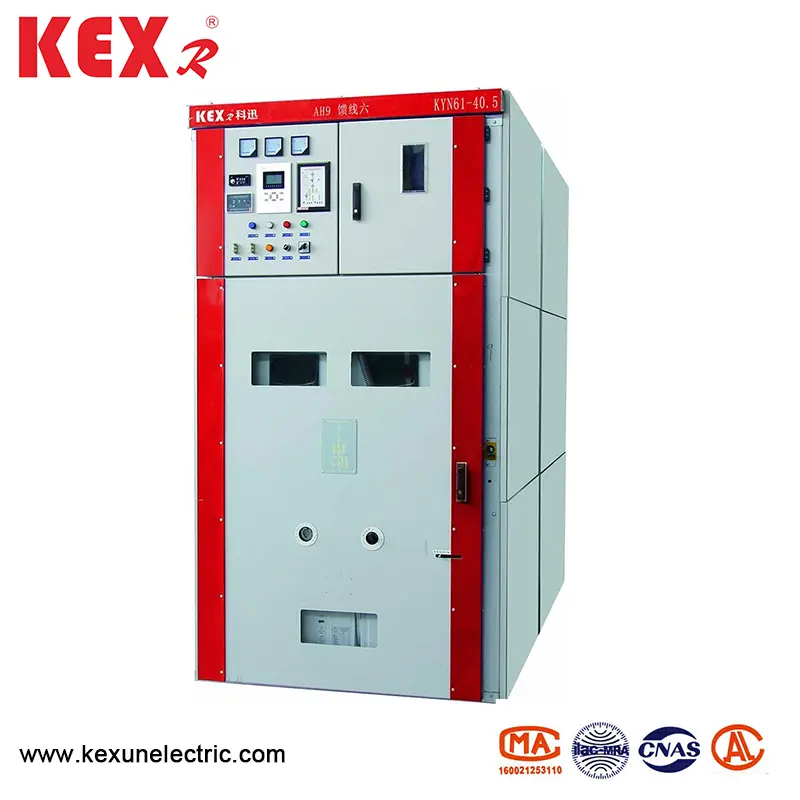

▶ KYN61-40.5 টাইপ আর্মার-ক্লেড শিফটিং সুইচগিয়ারটি একেবারে নতুন সংমিশ্রিত অন্তরক ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত, যা ভাল ইন্টারচেঞ্জিবিলিটি এবং সাধারণ প্রতিস্থাপনের বৈশিষ্ট্য রয়েছে

Hand হ্যান্ডকার্ট ফ্রেমটি একটি সীসা স্ক্রু এবং বাদাম প্রপালশন মেকানিজম দিয়ে সজ্জিত, যা সহজেই হ্যান্ডকার্টটি সরিয়ে নিতে পারে এবং প্রপালশন কাঠামোর ক্ষতি থেকে ভুল অপারেশন রোধ করতে পারে

▶ সমস্ত অপারেশন মন্ত্রিপরিষদের দরজা কাছাকাছি দিয়ে চালিত করা যেতে পারে

Main মূল স্যুইচ, হ্যান্ডকার্ট এবং স্যুইচ ক্যাবিনেটের দরজাগুলির মধ্যে ইন্টারলকিং "পাঁচ-প্রতিরোধ" ফাংশনটি পূরণ করতে বাধ্যতামূলক যান্ত্রিক লকিং মোড গ্রহণ করে

Multiment তারের ঘরে একাধিক তারগুলি সংযুক্ত করার জন্য পর্যাপ্ত জায়গা রয়েছে

▶ কুইক গ্রাউন্ডিং সুইচ গ্রাউন্ডিং এবং শর্ট সার্কিটের জন্য ব্যবহৃত হয়

B শেলটির সুরক্ষা স্তরটি আইপি 3 এক্স, এবং সুরক্ষা স্তরটি আইপি 2 এক্স ； যখন হ্যান্ডকার্ট দরজাটি খোলা থাকে

▶ আর্মার-ক্লেড শিফটিং সুইচগিয়ারটি GB3906-1991.DL404-1997 এর সাথে সামঞ্জস্য করে এবং রেফারেন্সের জন্য আন্তর্জাতিক আইইসি -298 মান গ্রহণ করে।

● পরিবেশের পরিস্থিতি

Me পরিবেষ্টিত তাপমাত্রার উপরের সীমাটি +40 ℃ এবং 24 ঘন্টার মধ্যে পরিমাপ করা গড় মান 35 ℃ এর বেশি হয় না এবং নিম্ন সীমাটি হয় -15 ℃

▶ উচ্চতা: সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়

▶ আপেক্ষিক আর্দ্রতা: দৈনিক গড় মান 95%এর বেশি হবে না এবং মাসিক গড় মান 90%এর বেশি হবে না

▶ ভূমিকম্পের তীব্রতা: 8 ডিগ্রি বেশি নয়

▶ জলীয় বাষ্পের চাপ: দৈনিক গড় মান 2.2 কিপিএর বেশি হবে না এবং মাসিক গড় মান 90%এর বেশি হবে না।

● প্রযুক্তিগত প্যারামিটার টেবিল

◆ ভ্যাকুয়াম সুইচগিয়ার

◆ ভ্যাকুয়াম সার্কিট ব্রেকার

◆ বসন্ত-চালিত যন্ত্রপাতি

● তারের স্কিমগুলি

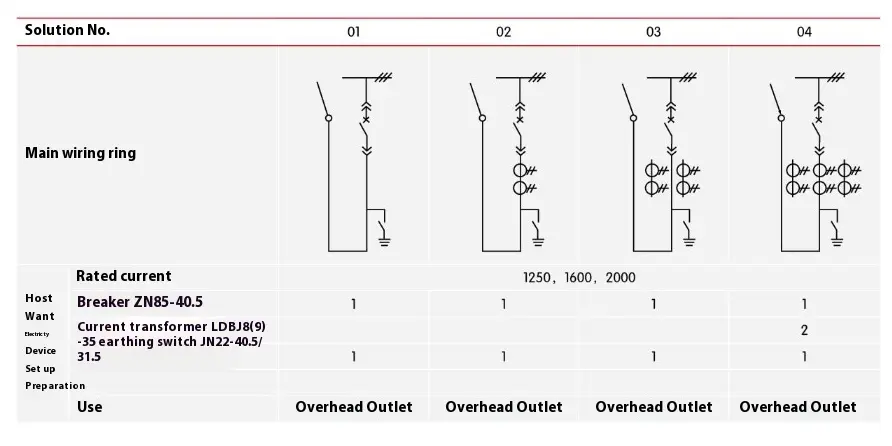

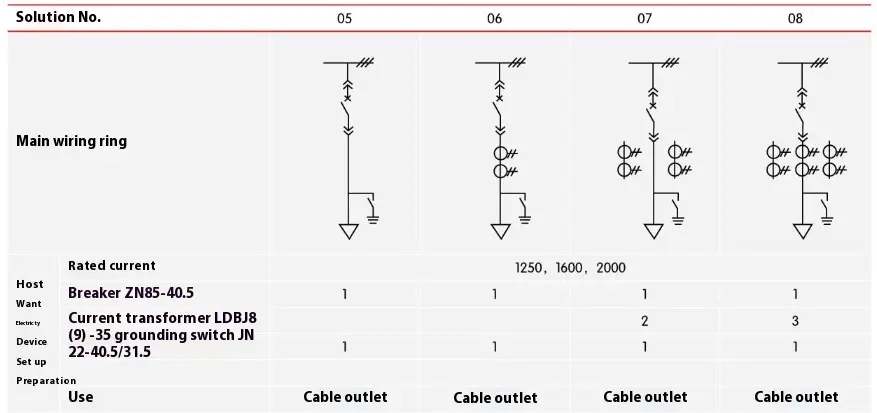

আর্মার-ক্লেড শিফটিং সুইচগিয়ারের জন্য সাধারণত 27 টি ব্যবহৃত সাধারণ প্রাথমিক ওয়্যারিং স্কিম রয়েছে, যা ব্যবহারকারীদের কেবলের আগত এবং বহির্গামী লাইন, ওভারহেড ইনকামিং এবং বহির্গামী লাইন, যোগাযোগ এবং পরিমাপ, সুরক্ষা ইত্যাদির প্রয়োজনগুলি পূরণ করতে পারে তবে যদি বিদ্যমান স্কিমগুলির চেয়ে আলাদা অন্যান্য স্কিম থাকে তবে দয়া করে নির্মাতার সাথে পরামর্শ করুন।

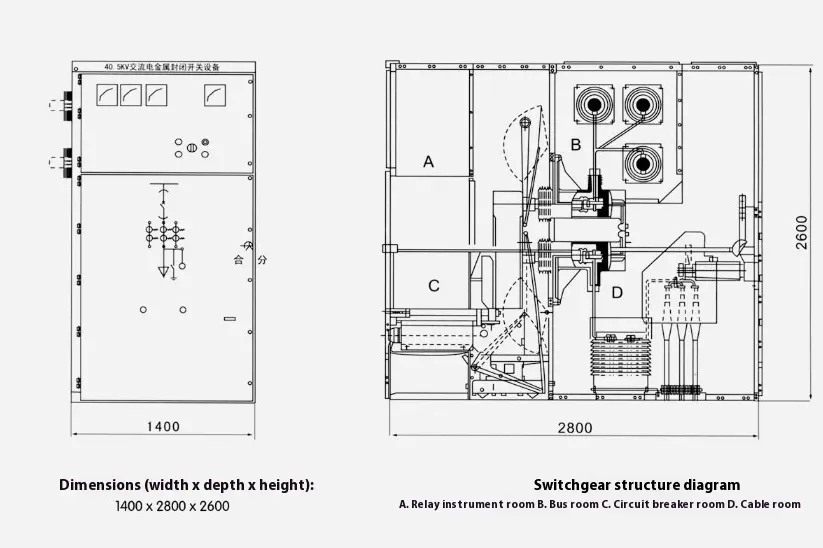

Rar আর্মার-ক্লেড শিফটিং সুইচগিয়ারের কাঠামোগত মাত্রা

● সুইচগিয়ার ইনস্টলেশন

Ky কাইন 61-40.5 এর উচ্চতা টাইপ আর্মার-ক্লেড শিফটিং সুইচগিয়ারের বৈদ্যুতিক কক্ষ: ≥ 4500 মিমি

Campary মন্ত্রকের পিছন থেকে প্রাচীরের দূরত্ব: ≥ 1500 মিমি

Foundation ফাউন্ডেশন ফ্রেমের ফ্ল্যাটনেস: ≤ 1 মিমি/মি

One ফাউন্ডেশনের এম্বেড থাকা চ্যানেল স্টিলটি মাটির উপরে 3 মিমি ছাড়িয়ে যাবে না

▶ এটি বোল্ট বা ওয়েল্ডিং দ্বারা ফাউন্ডেশনে স্থির করা যেতে পারে

Cource সুইচগিয়ারের ওজন প্রায় 1800 কেজি

▶ সুইচগিয়ার অপারেটিং করিডোর প্রস্থ (একক সারি): ≥3000 মিমি এবং ডাবল সারি (মুখোমুখি) ≥4000 মিমি।

● পণ্য ধারাবাহিকতা

◆ প্রাথমিক লাইন প্রধান স্কিম নম্বর, একক বাস সিস্টেম ডায়াগ্রাম, বিন্যাস ডায়াগ্রাম এবং লেআউট ডায়াগ্রাম

◆ বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম এবং মাধ্যমিক সার্কিটের টার্মিনাল বিন্যাস ডায়াগ্রাম

◆ বর্ম-পরিহিত সুইচগিয়ারের বৈদ্যুতিক উপাদানগুলির মডেল স্পেসিফিকেশন এবং পরিমাণ

Main মূল বাস এবং শাখা বাসের স্পেসিফিকেশন এবং উপকরণ

Pres খুচরা যন্ত্রাংশ এবং খুচরা যন্ত্রাংশের নাম এবং পরিমাণ

◆ বিশেষ প্রয়োজনীয়তা কারখানার সাথে একমত হবে

Product পণ্য প্রযুক্তির অবিচ্ছিন্ন উন্নতির কারণে, সমস্ত ডেটা আমাদের কারখানার প্রযুক্তিগত বিভাগের সর্বশেষতম নিশ্চিতকরণের সাপেক্ষে হবে। যদি কোনও পরিবর্তন হয় তবে কোনও নোটিশ থাকবে না।

● অর্ডার নির্দেশাবলী

◆ প্রধান তারের স্কিম ডায়াগ্রাম, উদ্দেশ্য এবং একক তারের সিস্টেম ডায়াগ্রাম; রেট ভোল্টেজ; রেটেড কারেন্ট; রেট শর্ট সার্কিট ব্রেকিং কারেন্ট; পাওয়ার ডিস্ট্রিবিউশন রুমের লেআউট পরিকল্পনা এবং সুইচগিয়ারের ব্যবস্থা এবং কনফিগারেশন পরিকল্পনা ইত্যাদি

আগত এবং বহির্গামী কেবলগুলির স্পেসিফিকেশনগুলি নির্দেশ করুন

Cource সুইচগিয়ার এবং অন্যান্য লকিং এবং স্বয়ংক্রিয় ডিভাইসের নিয়ন্ত্রণ, পরিমাপ এবং সুরক্ষা ফাংশনগুলির জন্য প্রয়োজনীয়তা।

◆ স্যুইচগিয়ারে প্রধান বৈদ্যুতিক উপাদানগুলির মডেল, স্পেসিফিকেশন এবং পরিমাণ। যদি সুইচগিয়ার বা আগত ক্যাবিনেটের মধ্যে বাস ব্রিজ সংযোগের প্রয়োজন হয় তবে নির্দিষ্ট ডেটা যেমন বাস ব্রিজের রেটযুক্ত বর্তমান বহন ক্ষমতা, বাস ব্রিজের স্প্যান এবং মাটি থেকে উচ্চতা সরবরাহ করা হবে

◆ যখন আর্মার-ক্লেড শিফটিং সুইচগিয়ারটি বিশেষ পরিবেশে ব্যবহৃত হয়, তখন অর্ডার দেওয়ার সময় এটি বিশদভাবে নির্দিষ্ট করা উচিত।

◆ অন্যান্য বিশেষ প্রয়োজনীয়তা।

Swer সুইচগিয়ার ইনস্টলেশন ফাউন্ডেশনের স্কিম্যাটিক ডায়াগ্রাম
