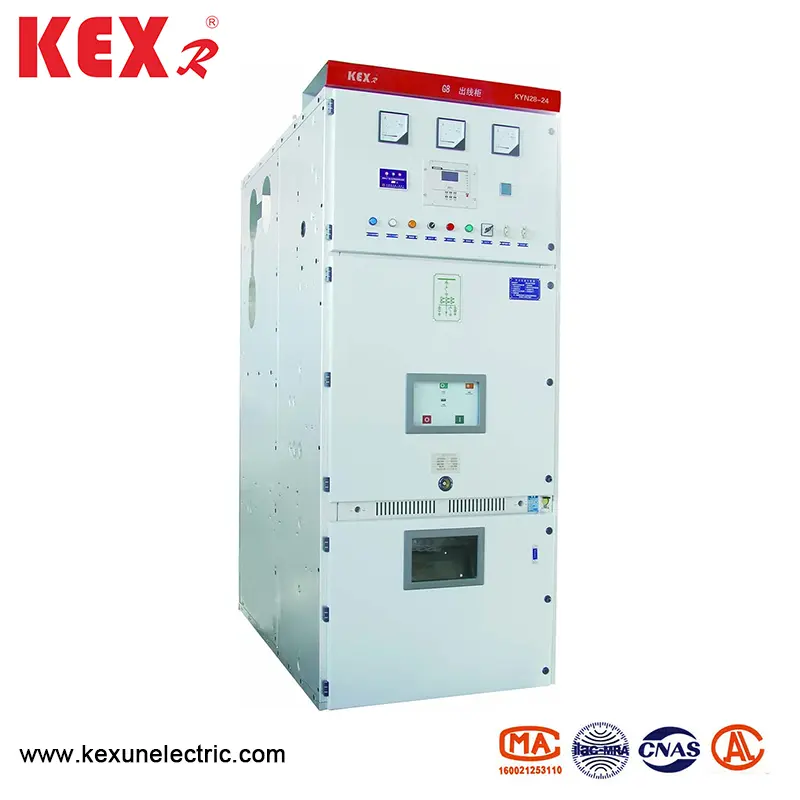

আর্মার-ক্লেড শিফটিং ধাতু বন্ধ সুইচগিয়ার

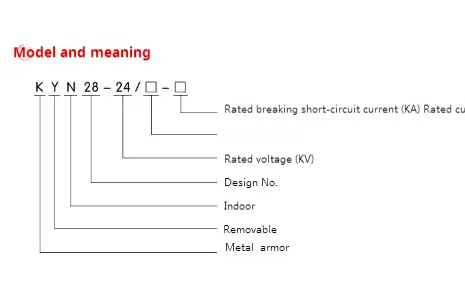

● মডেল অর্থ

Use ব্যবহারের শর্তাদি

◆ সাধারণ ব্যবহারের শর্তাদি

▶ পরিবেষ্টিত তাপমাত্রা: -15 ~ 40 ℃, এবং গড় 24 ঘন্টার মধ্যে 35 ℃ এর চেয়ে কম ℃

▶ আর্দ্রতা: গড় দৈনিক আর্দ্রতা 95%এর চেয়ে কম; গড় মাসিক আর্দ্রতা 90%এর চেয়ে কম;

▶ বাষ্প চাপ ： প্রতিদিন গড় বাষ্প চাপ 2.2 কেপা বেশি নয় ； গড় মাসিক জলীয় বাষ্পের চাপ 1.8 কিপিএ ； এর বেশি হবে না ;;

▶ উচ্চতা: বর্ম-পরিহিত ধাতব বন্ধ সুইচগিয়ারের উচ্চতা 1000 মিটারেরও কম হওয়া উচিত

Yoursing আশেপাশের বায়ু স্পষ্টতই ধূলিকণা, লবণ, ক্ষয়কারী এবং/অথবা দহনযোগ্য গ্যাস, বাষ্প বা লবণের স্প্রে দ্বারা দূষিত নয়;

Suince স্যুইচিং সরঞ্জাম এবং নিয়ন্ত্রণ সরঞ্জামের বাইরের অংশ থেকে কম্পন বা গ্রাউন্ড গতি উপেক্ষা করা যেতে পারে

Secondary মাধ্যমিক ব্যবস্থায় প্ররোচিত বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপের প্রশস্ততা 1.6KV এর বেশি নয়।

Use ব্যবহারের বিশেষ শর্তাদি

যখন এটি জিবি/টি 1022 -এ উল্লিখিতগুলির বাইরে সাধারণ পরিবেশগত পরিস্থিতিতে ব্যবহৃত হয়, তখন সংস্থা এবং ব্যবহারকারীরা বিশেষ অপারেটিং শর্তে একটি চুক্তিতে আলোচনা করতে এবং একটি চুক্তিতে পৌঁছাতে পারেন।

ঘনীভবন প্রতিরোধের জন্য, বর্ম-পরিহিত ধাতব বন্ধ সুইচগিয়ার স্থানান্তরিত

একটি হিটার দিয়ে সজ্জিত, যা স্যুইচগিয়ার স্ট্যান্ডবাই অবস্থায় থাকলে ব্যবহার করা উচিত। যখন সুইচগিয়ারটি স্বাভাবিক ক্রিয়াকলাপে থাকে তখন হিটারটি কার্যকর করার দিকেও মনোযোগ দেওয়া উচিত।

Rar আর্মার-ক্লেড শিফটিং ধাতু বন্ধ সুইচগিয়ারের প্রযুক্তিগত প্যারামিটার

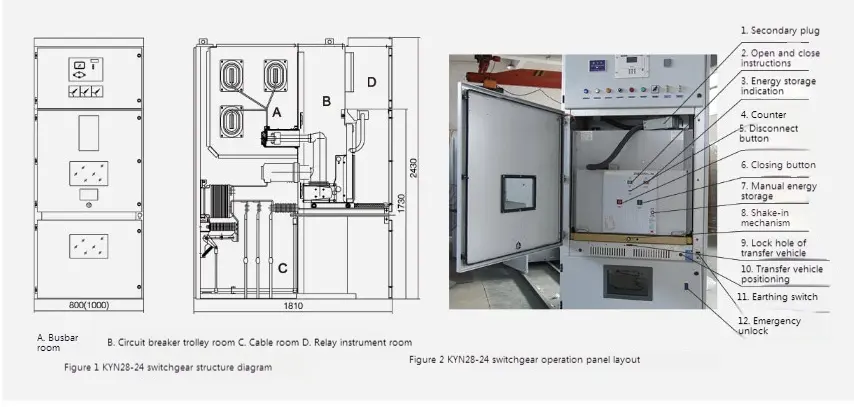

Authort কাঠামোর সংক্ষিপ্ত বিবরণ

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং মেটাল ক্লোজড স্যুইচ সুইচগিয়ারটি মন্ত্রিপরিষদ এবং অপসারণযোগ্য অংশগুলি (সাধারণত হ্যান্ডকার্ট হিসাবে পরিচিত) থাকে। সুইচগিয়ারটি ধাতব পার্টিশন যেমন বাস রুম, সার্কিট ব্রেকার রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুম দ্বারা বিভিন্ন কার্যকরী বিভাগে বিভক্ত। স্যুইচগিয়ারের অপসারণযোগ্য অংশগুলি ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, লাইটনিং অ্যারেস্টার হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট এবং ফিউজ হ্যান্ডকার্ট দিয়ে সজ্জিত হতে পারে।

Main মূল উপাদানগুলির বৈশিষ্ট্য

◆ শেল

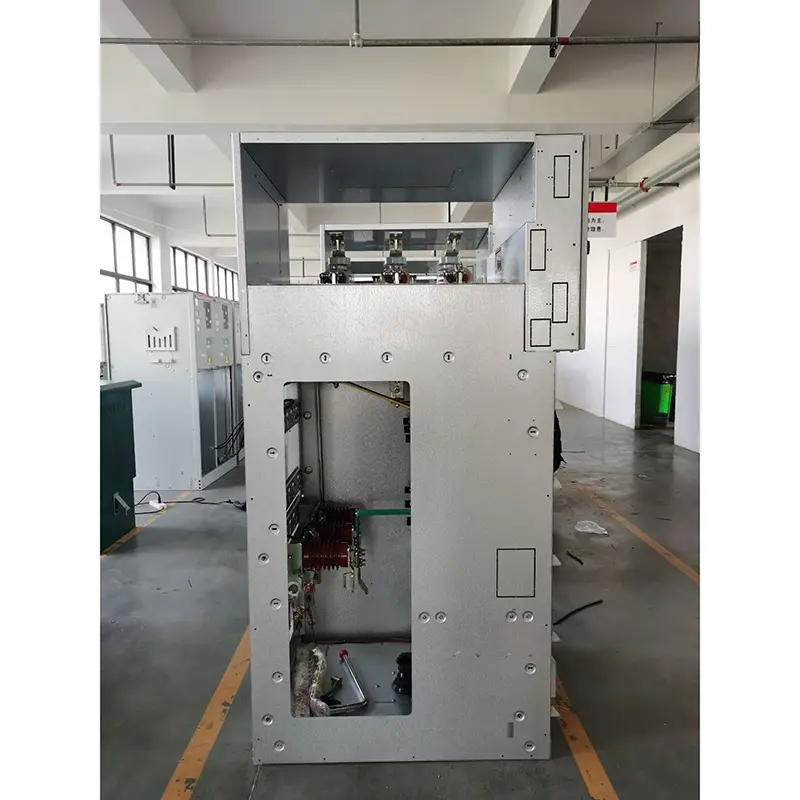

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং মেটাল বদ্ধ সুইচ সরঞ্জামের শেলটি আমদানি করা অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেট দিয়ে তৈরি, যা সিএনসি মেশিন সরঞ্জাম দ্বারা প্রক্রিয়া করা হয় এবং একাধিক ভাঁজ প্রক্রিয়া দ্বারা তৈরি করা হয়। পুরো মন্ত্রিসভায় উচ্চ নির্ভুলতা এবং শক্তিশালী জারা প্রতিরোধ এবং জারণ প্রতিরোধের রয়েছে এবং একাধিক ভাঁজ প্রযুক্তি গ্রহণের কারণে মন্ত্রিসভা সামগ্রিক ওজনে হালকা, যান্ত্রিক শক্তিতে উচ্চতর এবং অন্যান্য অনুরূপ সরঞ্জাম ক্যাবিনেটের তুলনায় উপস্থিতিতে সুন্দর। মন্ত্রিসভা একটি একত্রিত কাঠামো গ্রহণ করে, যা একটি উইলো বাদাম এবং একটি উচ্চ-শক্তি বল্ট দ্বারা সংযুক্ত থাকে, যাতে প্রক্রিয়াজাতকরণ এবং উত্পাদন চক্রটি সংক্ষিপ্ত করা হয়, অংশগুলি সর্বজনীন হয়, মেঝে স্থানটি ছোট এবং উত্পাদনের সংগঠনটি সুবিধাজনক।

◆ হ্যান্ডকার্ট

হ্যান্ডকার্ট কঙ্কালটি পাতলা ইস্পাত প্লেট দিয়ে তৈরি এবং সিএনসি মেশিন সরঞ্জাম দ্বারা একত্রিত হয়। হ্যান্ডকার্ট এবং মন্ত্রিসভায় উচ্চ মিলের নির্ভুলতা রয়েছে এবং যান্ত্রিক ইন্টারলকটি নিরাপদ, নির্ভরযোগ্য এবং নমনীয়। হ্যান্ডকার্টটি সার্কিট ব্রেকার হ্যান্ডকার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, মিটারিং হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট ইত্যাদিতে বিভক্ত করা যেতে পারে একই স্পেসিফিকেশন সহ হ্যান্ডকার্টগুলি অবাধে আন্তঃসংযোগযুক্ত হতে পারে। হ্যান্ডকার্টে একটি সংযোগ বিচ্ছিন্নতা/পরীক্ষার অবস্থান এবং মন্ত্রিসভায় একটি কার্যনির্বাহী অবস্থান রয়েছে এবং প্রতিটি অবস্থানের একটি পজিশনিং ডিভাইস রয়েছে। নির্ভরযোগ্য ইন্টারলকিং নিশ্চিত করতে। সমস্ত ধরণের হ্যান্ডকার্টগুলি স্ক্রু রডগুলি দ্বারা চালিত এবং প্রত্যাহার করা হয়, যা হালকা এবং নমনীয় এবং পরিচালনার জন্য নমনীয় এবং ডিউটিতে থাকা কর্মীদের জন্য উপযুক্ত। যখন হ্যান্ডকার্টটি মন্ত্রিসভা থেকে অপসারণ করা দরকার, তখন এটি বিভিন্ন পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য একটি বিশেষ স্থানান্তর ট্রাকের সাথে সুবিধামত বাইরে নেওয়া যেতে পারে। যখন হ্যান্ডকার্ট চলমান গাড়িটি মন্ত্রিপরিষদ সার্কিট ব্রেকার রুমে স্থানান্তরিত হয়, তখন এটি নির্ভরযোগ্যভাবে অফ/পরীক্ষার অবস্থানে লক করা যায় এবং মন্ত্রিপরিষদের অবস্থান সূচক আলো তার অবস্থান দেখায়। হ্যান্ডকার্টটি সম্পূর্ণরূপে লক হওয়ার পরে কেবল লিড স্ক্রু প্রপালশন প্রক্রিয়াটি হ্যান্ডকার্টটিকে কার্যনির্বাহী অবস্থানে ঠেলে দিতে কাঁপতে পারে। যখন হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থানে পৌঁছায়, প্রপালশন হ্যান্ডেলের অপারেটিং ফোর্স হঠাৎ বৃদ্ধি পায় এবং ঘোরানো যায় না এবং এর সাথে সম্পর্কিত অবস্থান সূচক আলো তার অবস্থান দেখায়। হ্যান্ডকার্টের যান্ত্রিক ইন্টারলক নির্ভরযোগ্যভাবে নিশ্চিত করতে পারে যে হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থান বা পরীক্ষার অবস্থানে থাকাকালীন সার্কিট ব্রেকারটি কেবল বন্ধ করা যেতে পারে; তদুপরি, হ্যান্ডকার্টটি কেবল তখনই চলতে পারে যখন সার্কিট ব্রেকারটি উদ্বোধনী অবস্থায় থাকে।

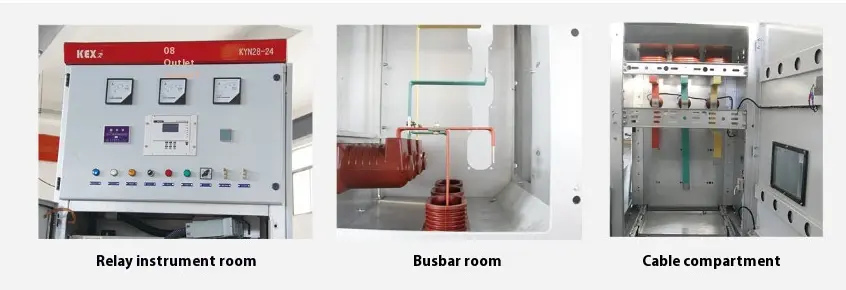

◆ বগি

সুইচগিয়ারের প্রধান বৈদ্যুতিক উপাদানগুলি তাদের স্বতন্ত্র বিভাগগুলিতে রয়েছে, যথা: ব্রেকার হ্যান্ডকার্ট রুম, বাস রুম, কেবল রুম, রিলে ইনস্ট্রুমেন্ট রুম ইত্যাদি প্রতিটি বগি সুরক্ষা স্তরটি আইপি 2 এক্সে পৌঁছায়। রিলে ইনস্ট্রুমেন্ট রুম ব্যতীত অন্য তিনটি বিভাগে যথাক্রমে চাপ ত্রাণ চ্যানেল রয়েছে। মাঝের ধরণের কারণে, কেবল ঘরের স্থানটি প্রচুর পরিমাণে বৃদ্ধি পেয়েছে, তাই সরঞ্জামগুলি সমান্তরালে একাধিক কেবলগুলি সংযুক্ত করতে পারে।

▶ বাসের বগি এ: মূল বাসটি একক স্প্লিকিং দ্বারা সংযুক্ত, যা শাখা বাস (স্ট্যাটিক যোগাযোগ বাক্স) এবং মূল বাস ইনসুলেশন হাতা দ্বারা স্থির করা হয়। মূল বাস এবং টাই বাসটি আয়তক্ষেত্রাকার ক্রস বিভাগ সহ তামা বারগুলি এবং ডাবল বাস বারগুলি ভারী কারেন্ট লোডের জন্য ব্যবহৃত হয়। বিশেষ প্রয়োজনের জন্য, বাসটি তাপ সঙ্কুচিত হাতা এবং কাস্টমাইজড ইনসুলেটিং কভার বক্স দিয়ে আচ্ছাদিত করা যেতে পারে। সংলগ্ন ক্যাবিনেটের বাসগুলির মধ্যে অন্তরক বুশিংস ইনস্টল করা হয়, যা অভ্যন্তরীণ ত্রুটিযুক্ত চাপের ক্ষেত্রে অন্য ক্যাবিনেটে না ছড়িয়ে কার্যকরভাবে বগিতে দুর্ঘটনাটিকে সীমাবদ্ধ করতে পারে।

▶ সার্কিট ব্রেকার বগি বি: হ্যান্ডকার্টের জন্য বগিটির উভয় পক্ষেই অফ/পরীক্ষার অবস্থান থেকে মন্ত্রিসভায় কার্যনির্বাহী অবস্থানে যাওয়ার জন্য রেলগুলি ইনস্টল করা আছে। স্ট্যাটিক যোগাযোগ বাক্সের পার্টিশন (ভালভ) হ্যান্ডকার্ট রুমের পিছনের দেয়ালে ইনস্টল করা আছে। যখন হ্যান্ডকার্টটি অফ/পরীক্ষার অবস্থান থেকে কার্যনির্বাহী অবস্থানে চলে যায়, স্ট্যাটিক যোগাযোগ বাক্সের মুখের উপরের এবং নীচের ভালভগুলি স্বয়ংক্রিয়ভাবে হ্যান্ডকার্টের সাথে একত্রে খোলা হয়। বিপরীত দিকে চলার সময়, ভালভটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় যতক্ষণ না হ্যান্ডকার্টটি একটি নির্দিষ্ট অবস্থানে ফিরে আসে এবং নিরাপদে স্থির যোগাযোগ বাক্সটি covers েকে রাখে, ফলে কার্যকর বিচ্ছিন্নতা তৈরি হয়। যেহেতু উপরের ভালভ এবং নীচের ভালভের মধ্যে কোনও যোগসূত্র নেই, লাইভ সাইডের ভালভটি রক্ষণাবেক্ষণের সময় লক করা যেতে পারে, এইভাবে নিশ্চিত করে যে রক্ষণাবেক্ষণ কর্মীরা লাইভ বডিটি স্পর্শ না করে। সার্কিট ব্রেকার রুমের দরজাটি বন্ধ হয়ে গেলে হ্যান্ডকার্টটিও পরিচালনা করা যায়। দরজার পর্যবেক্ষণ উইন্ডো দিয়ে আপনি বগি, খোলার এবং সমাপ্তির নির্দেশাবলী এবং শক্তি সঞ্চয়স্থানের পরিস্থিতি পর্যবেক্ষণ করতে পারেন।

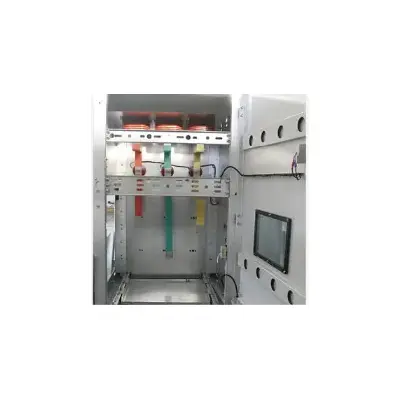

▶ কেবলের বগি সি: KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং ধাতু বন্ধ সুইচগিয়ারটি মাঝখানে নির্মিত হয়েছে, সুতরাং তারের বগিটির একটি বৃহত জায়গা রয়েছে। বর্তমান ট্রান্সফর্মার এবং গ্রাউন্ডিং স্যুইচটি বগিটির পিছনের দেয়ালে ইনস্টল করা আছে (গ্রাউন্ডিং স্যুইচটি গ্রাহকের প্রয়োজন অনুসারে স্যুইচ ক্যাবিনেটের মাঝখানেও ইনস্টল করা যেতে পারে), এবং বগিটির নীচের অংশে বজ্রপাতের অ্যারেস্টার ইনস্টল করা আছে। হ্যান্ডকার্ট এবং নিষ্কাশনযোগ্য অনুভূমিক পার্টিশন অপসারণের পরে, নির্মাণকারীরা ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সামনে থেকে মন্ত্রিসভায় প্রবেশ করতে পারেন। তারের ঘরে কেবল সংযোগকারী কন্ডাক্টরগুলি প্রতি পর্যায়ে 1-3 টি কেবলগুলির সাথে সমান্তরালে সংযুক্ত হতে পারে এবং প্রয়োজনের সময় 6 টি কেবল প্রতিটি পর্বের সাথে সমান্তরালে সংযুক্ত হতে পারে। সুবিধাজনক নির্মাণ নিশ্চিত করার জন্য পৃথকযোগ্য স্লটেড মেটাল সিলিং প্লেট বা নন-চৌম্বকীয় ধাতব সিলিং প্লেটটি কেবলের বগিটির নীচে প্রস্তুত করা হয়।

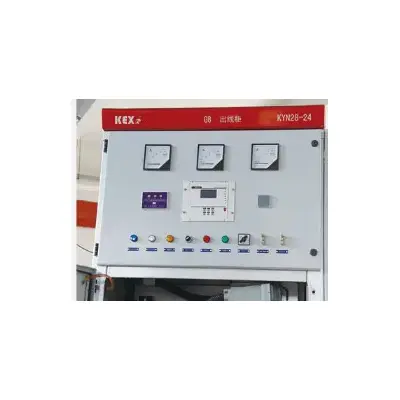

▶ রিলে ইনস্ট্রুমেন্ট রুম ডি: রিলে সুরক্ষা উপাদান, যন্ত্রপাতি, লাইভ ডিসপ্লে সূচক এবং বিশেষ প্রয়োজনীয়তা সহ মাধ্যমিক সরঞ্জামগুলি রিলে ইনস্ট্রুমেন্ট রুমে ইনস্টল করা যেতে পারে। কন্ট্রোল লাইনটি ট্রাঙ্কিংয়ে স্থাপন করা হয়, এবং ট্রাঙ্কিংয়ে একটি ধাতব কভার প্লেট রয়েছে, যা উচ্চ-ভোল্টেজ উপাদানগুলি থেকে মাধ্যমিক লাইনটি বিচ্ছিন্ন করতে পারে। বাম সামনের ট্রাঙ্কিংটি নিয়ন্ত্রণ কেবলগুলির সীসা-ইন এবং সীসা-আউটের জন্য সংরক্ষিত রয়েছে এবং নীচের প্লেটের সংশ্লিষ্ট অংশগুলি গৌণ তারগুলি এবং কেবল থ্রেডিং গর্ত সরবরাহ করা হয়। রিলে ইনস্ট্রুমেন্ট রুমের শীর্ষ প্লেটে, একটি ছোট বাস ক্রসিং গর্তও রয়েছে যা নির্মাণের জন্য সুবিধাজনক। তারের সময়, ছোট বাস স্থাপনের সুবিধার্থে ইনস্ট্রুমেন্ট রুমের শীর্ষ কভার প্লেটটি খোলা যেতে পারে।
