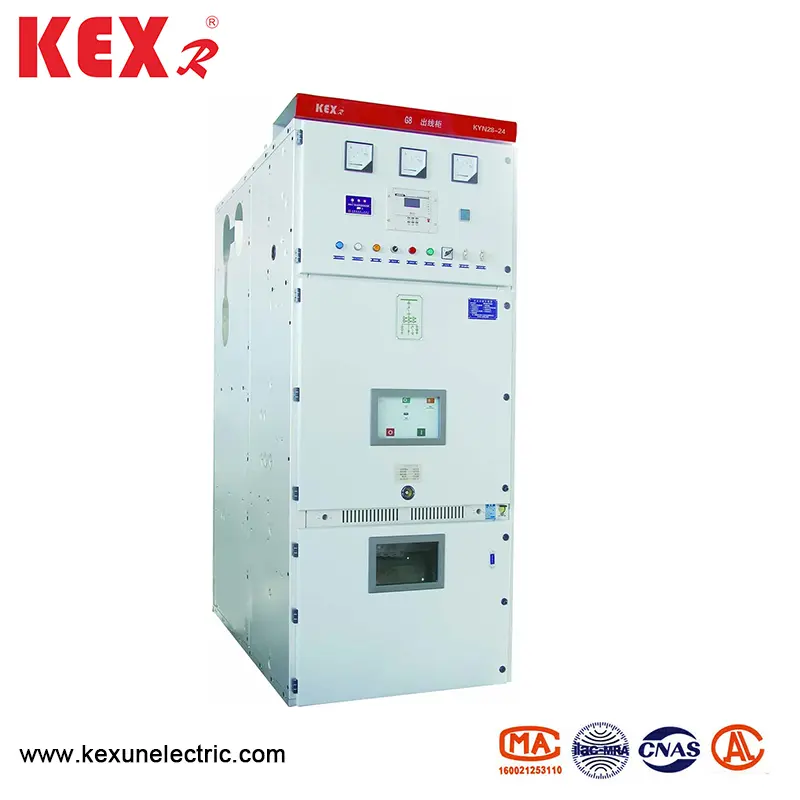

আর্মার-ক্লেড শিফটিং ধাতু বন্ধ সুইচ সরঞ্জাম

● আবেদনের ক্ষেত্র

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং মেটাল ক্লোজড স্যুইচ সরঞ্জাম (এরপরে স্যুইচ সরঞ্জাম হিসাবে উল্লেখ করা হয়) ইনডোর থ্রি-ফেজ 50/60Hz পাওয়ার সিস্টেমের জন্য উপযুক্ত 24 কেভির রেটযুক্ত ভোল্টেজ সহ, এবং মূলত বিদ্যুৎকেন্দ্র, শিল্প ও খনির এন্টারপ্রাইজ এবং উচ্চ-উত্থিত বিল্ডিংগুলি, বৈদ্যুতিক শক্তি গ্রহণ ও বিতরণ করার জন্য এবং নিরীক্ষণের জন্য ব্যবহৃত হয়। KYN28-24 স্যুইচ সরঞ্জামের অপব্যবহার রোধে বিভিন্ন ফাংশন রয়েছে, যার মধ্যে হ্যান্ডকার্টটি লোডের সাথে চলতে বাধা দেওয়া, গ্রাউন্ডিং স্যুইচটিকে সার্কিট ব্রেকার বন্ধ করা থেকে বিরত রাখা, বিদ্যুতের সাথে বন্ধ হওয়া থেকে রোধ করা এবং ভুল করে লাইভ বগিতে প্রবেশ করা থেকে বিরত রাখা সহ। KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং মেটাল ক্লোজড স্যুইচ সরঞ্জাম ভিএস 1-24 সিরিজের উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট এবং ওয়াইডি 4 জি -24 সিরিজ সিলড ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট সহ দুর্দান্ত পারফরম্যান্স সহ সজ্জিত। স্যুইচ সরঞ্জামের গৌণ সার্কিটটি উন্নত এবং নির্ভরযোগ্য নিয়ন্ত্রণ এবং সুরক্ষা উপাদানগুলিতে সজ্জিত; বাসটি তাপ-সঙ্কুচিত ইনসুলেটিং উপাদান বা ইপোক্সি-লেপযুক্ত অন্তরক উপায় গ্রহণ করে, বৈদ্যুতিন আকারকে অনুকূল করে তোলে এবং মন্ত্রিসভা শরীর কাঠামোতে কমপ্যাক্ট। এটি উন্নত প্রযুক্তি, স্থিতিশীল পারফরম্যান্স, যুক্তিসঙ্গত কাঠামো, সুবিধাজনক ব্যবহার, সুরক্ষা এবং নির্ভরযোগ্যতা সহ একটি বিদ্যুৎ বিতরণ সরঞ্জাম।

● পণ্য উত্পাদন মান

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং ধাতু বন্ধ সুইচ সরঞ্জামগুলি নীচে মানগুলি পূরণ করে:

Gb জিবি 311.1 উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং রূপান্তর সরঞ্জামের নিরোধক সমন্বয়

◆ GB1984 উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার

◆ GB39063.6KV ~ 40.5KV এসি ধাতব সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম

◆ GB/T11022 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য স্ট্যান্ডার্ডগুলির সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা। Ic উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য আইইসি 60694 স্ট্যান্ডার্ডের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা। ◆ আইইসি 62271-200: 2003 হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার পার্ট 200: 52 কেভি এর উপরে এবং এসি ধাতব সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের নীচে রেটেড ভোল্টেজ 1 কেভি।

● প্রযুক্তিগত প্যারামিটার

● কাঠামো এবং কার্যকরী নীতি

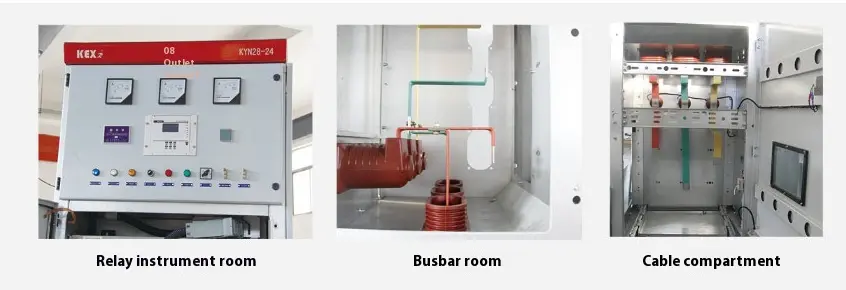

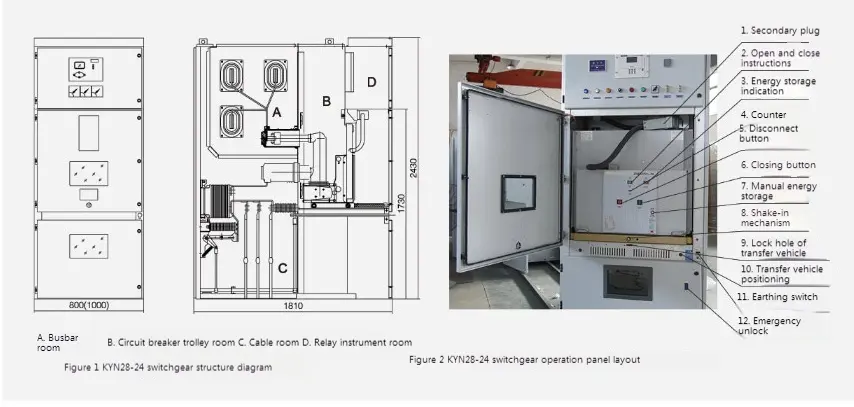

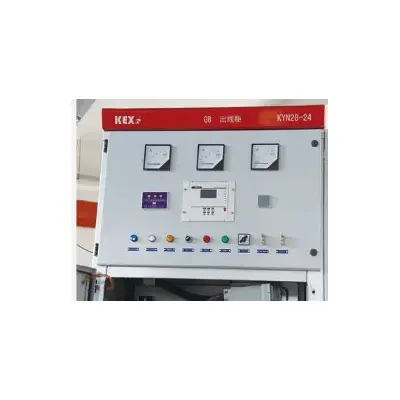

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং ধাতু বদ্ধ সুইচ সরঞ্জামগুলিতে মন্ত্রিপরিষদ এবং অপসারণযোগ্য অংশগুলি (সাধারণত হ্যান্ডকার্ট হিসাবে পরিচিত) থাকে। মন্ত্রিপরিষদটি ধাতব পার্টিশন যেমন বাস রুম, সার্কিট ব্রেকার রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুম দ্বারা বিভিন্ন কার্যকরী বগিতে বিভক্ত। স্যুইচগিয়ারের অপসারণযোগ্য অংশগুলি ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, লাইটনিং অ্যারেস্টার হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট এবং ফিউজ হ্যান্ডকার্ট দিয়ে সজ্জিত হতে পারে।

● প্রধান কাঠামোগত বৈশিষ্ট্য

সুইচগিয়ারটি পিছনে পিছনে সাজানো যেতে পারে বা প্রাচীরের বিপরীতে ইনস্টল করা যেতে পারে, যা কেবল সুইচগিয়ারগুলির সুরক্ষা এবং নমনীয়তা উন্নত করে না, তবে মেঝে স্থানও হ্রাস করে।

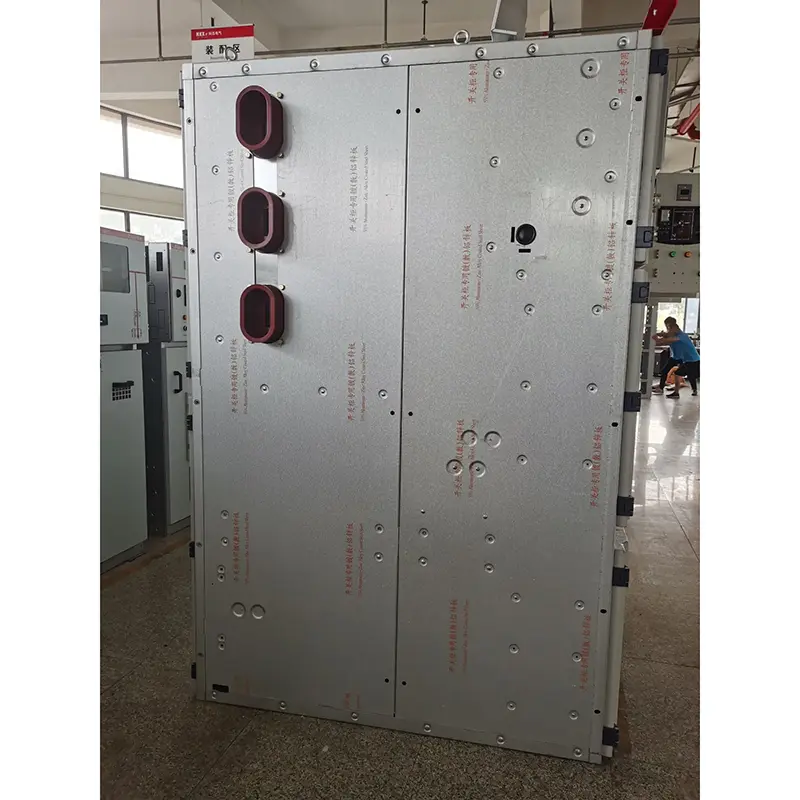

◆ শেল

KYN28-24 টাইপ আর্মার-ক্লেড শিফটিং মেটাল বদ্ধ সুইচ সরঞ্জামের শেলটি আমদানি করা অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেট দিয়ে তৈরি, যা সিএনসি মেশিন সরঞ্জাম দ্বারা প্রক্রিয়া করা হয় এবং একাধিক ভাঁজ প্রক্রিয়া দ্বারা তৈরি করা হয়। পুরো মন্ত্রিসভায় উচ্চ নির্ভুলতা এবং শক্তিশালী জারা প্রতিরোধ এবং জারণ প্রতিরোধের রয়েছে এবং একাধিক ভাঁজ প্রযুক্তি গ্রহণের কারণে মন্ত্রিসভা সামগ্রিক ওজনে হালকা, যান্ত্রিক শক্তিতে উচ্চতর এবং অন্যান্য অনুরূপ সরঞ্জাম ক্যাবিনেটের তুলনায় উপস্থিতিতে সুন্দর। মন্ত্রিসভা একটি একত্রিত কাঠামো গ্রহণ করে, যা একটি উইলো বাদাম এবং একটি উচ্চ-শক্তি বল্ট দ্বারা সংযুক্ত থাকে, যাতে প্রক্রিয়াজাতকরণ এবং উত্পাদন চক্রটি সংক্ষিপ্ত করা হয়, অংশগুলি সর্বজনীন হয়, মেঝে স্থানটি ছোট এবং উত্পাদনের সংগঠনটি সুবিধাজনক।

◆ হ্যান্ডকার্ট

হ্যান্ডকার্ট কঙ্কালটি পাতলা ইস্পাত প্লেট দিয়ে তৈরি এবং সিএনসি মেশিন সরঞ্জাম দ্বারা একত্রিত হয়। হ্যান্ডকার্ট এবং মন্ত্রিসভায় উচ্চ মিলের নির্ভুলতা রয়েছে এবং যান্ত্রিক ইন্টারলকটি নিরাপদ, নির্ভরযোগ্য এবং নমনীয়। হ্যান্ডকার্টটি সার্কিট ব্রেকার হ্যান্ডকার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, মিটারিং হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট ইত্যাদিতে বিভক্ত করা যেতে পারে একই স্পেসিফিকেশন সহ হ্যান্ডকার্টগুলি অবাধে আন্তঃসংযোগযুক্ত হতে পারে। হ্যান্ডকার্টে একটি সংযোগ বিচ্ছিন্নতা/পরীক্ষার অবস্থান এবং মন্ত্রিসভায় একটি কার্যনির্বাহী অবস্থান রয়েছে এবং প্রতিটি অবস্থানের একটি পজিশনিং ডিভাইস রয়েছে। নির্ভরযোগ্য ইন্টারলকিং নিশ্চিত করতে। সমস্ত ধরণের হ্যান্ডকার্টগুলি স্ক্রু রডগুলি দ্বারা চালিত এবং প্রত্যাহার করা হয়, যা হালকা এবং নমনীয় এবং পরিচালনার জন্য নমনীয় এবং ডিউটিতে থাকা কর্মীদের জন্য উপযুক্ত। যখন হ্যান্ডকার্টটি মন্ত্রিসভা থেকে অপসারণ করা দরকার, তখন এটি বিভিন্ন পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য একটি বিশেষ স্থানান্তর ট্রাকের সাথে সুবিধামত বাইরে নেওয়া যেতে পারে। যখন হ্যান্ডকার্ট চলমান গাড়িটি মন্ত্রিপরিষদ সার্কিট ব্রেকার রুমে স্থানান্তরিত হয়, তখন এটি নির্ভরযোগ্যভাবে অফ/পরীক্ষার অবস্থানে লক করা যায় এবং মন্ত্রিপরিষদের অবস্থান সূচক আলো তার অবস্থান দেখায়। হ্যান্ডকার্টটি সম্পূর্ণরূপে লক হওয়ার পরে কেবল লিড স্ক্রু প্রপালশন প্রক্রিয়াটি হ্যান্ডকার্টটিকে কার্যনির্বাহী অবস্থানে ঠেলে দিতে কাঁপতে পারে। যখন হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থানে পৌঁছায়, প্রপালশন হ্যান্ডেলের অপারেটিং ফোর্স হঠাৎ বৃদ্ধি পায় এবং ঘোরানো যায় না এবং এর সাথে সম্পর্কিত অবস্থান সূচক আলো তার অবস্থান দেখায়। হ্যান্ডকার্টের যান্ত্রিক ইন্টারলক নির্ভরযোগ্যভাবে নিশ্চিত করতে পারে যে হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থান বা পরীক্ষার অবস্থানে থাকাকালীন সার্কিট ব্রেকারটি কেবল বন্ধ করা যেতে পারে; তদুপরি, হ্যান্ডকার্টটি কেবল তখনই চলতে পারে যখন সার্কিট ব্রেকারটি উদ্বোধনী অবস্থায় থাকে।

◆ চাপ ত্রাণ ডিভাইস

চাপ ত্রাণ ডিভাইসগুলি হ্যান্ডকার্ট রুম, বাস রুম এবং কেবল রুমের উপরে ইনস্টল করা আছে। যখন বগি এবং তোরণটি ঘটে তখন ত্রুটিগুলি ঘটে, তখন সুইচগিয়ারের অভ্যন্তরের বায়ুচাপ বৃদ্ধি পায় এবং মন্ত্রিসভা দরজাটি সামনের দরজায় ইনস্টল করা একটি বিশেষ সিলিং রিং দ্বারা বন্ধ হয়ে যায় এবং উপরের ডিভাইসের চাপ ত্রাণ ধাতব প্লেটটি স্বয়ংক্রিয়ভাবে চাপ এবং উচ্চ-তাপমাত্রার গ্যাস প্রকাশের জন্য খোলা হয়, এইভাবে অপারেটর এবং সুইচগেরের সুরক্ষা নিশ্চিত করে।

Hand গৌণ প্লাগটি হ্যান্ডকার্টের সাথে ইন্টারলকড।

সুইচগিয়ার এবং হ্যান্ডকার্টের মধ্যে গৌণ সংযোগটি মাধ্যমিক প্লাগের যোগাযোগের মাধ্যমে উপলব্ধি করা হয়, যা একটি নাইলন rug েউখেলান টেলিস্কোপিক টিউবের মাধ্যমে হ্যান্ডকার্টের সাথে সংযুক্ত থাকে এবং সেকেন্ডারি সকেটটি স্যুইচ সরঞ্জামের হ্যান্ডকার্টের উপরের ডানদিকে ইনস্টল করা হয়। কেবলমাত্র যখন হ্যান্ডকার্টটি পরীক্ষা/অফ পজিশনে থাকে তখন মাধ্যমিক প্লাগটি প্লাগ ইন বা প্লাগ করা যায়। যখন হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থানে প্রবেশ করে তখন মাধ্যমিক প্লাগটি লক করা হয়। সার্কিট ব্রেকার হ্যান্ডকার্টটি ক্লোজিং এবং লকিং ইলেক্ট্রোম্যাগনেট দিয়ে সজ্জিত, মাধ্যমিক প্লাগটি সংযুক্ত হওয়ার আগে, হ্যান্ডকার্টের সমাপনী প্রক্রিয়াটি বৈদ্যুতিন চৌম্বক দ্বারা লক করা হয়, এবং এটি কেবল খোলা যেতে পারে, তাই এটি বন্ধ করা যায় না।

◆ চার্জড ডিসপ্লে ডিভাইস

সুইচগিয়ারটি প্রাথমিক সার্কিটের অপারেশন সনাক্ত করার জন্য একটি লাইভ ডিসপ্লে ডিভাইস দিয়ে সজ্জিত করা যেতে পারে, যা একটি উচ্চ-ভোল্টেজ সেন্সর এবং একটি প্রদর্শন নিয়ে গঠিত। ডিভাইসটি উচ্চ-ভোল্টেজ সার্কিটের চার্জিং স্থিতি প্রম্পট করতে পারে এবং অপারেটিং হ্যান্ডেল, ক্যাবিনেটের দরজা এবং সংলগ্ন ক্যাবিনেটগুলি জোর করে লক করতে বৈদ্যুতিন চৌম্বকীয় লককেও সহযোগিতা করতে পারে, যাতে হ্যান্ডকার্টকে লোডের সাথে প্রতিরোধের থেকে প্রতিরোধ করার উদ্দেশ্যে এবং এট্রিওনিং থেকে শুরু করা থেকে বিরত থাকা থেকে বিরত রাখতে বাধা দেয়, এবং এর সাথে জড়িত হওয়া থেকে বিরত রাখতে পারে, পণ্য।

Con ঘনীভবন প্রতিরোধ করুন

উচ্চ আর্দ্রতা বা দুর্দান্ত তাপমাত্রা পরিবর্তনের সাথে পরিবেশে ঘনীভবন রোধ করার জন্য, সার্কিট ব্রেকার রুম এবং কেবল রুমে যথাক্রমে বৈদ্যুতিক হিটার ইনস্টল করা হয়, যাতে উপরের অপারেটিং অবস্থার অধীনে নিরোধক দুর্ঘটনা রোধ করতে পারে।

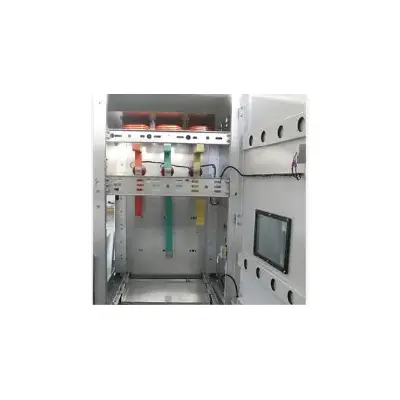

◆ গ্রাউন্ডিং ডিভাইস

তারের ঘরে একটি 5 × 40 মিমি 2 গ্রাউন্ডিং কপার বার রয়েছে, যা সংলগ্ন ক্যাবিনেটগুলির মধ্য দিয়ে চলে এবং সরাসরি গ্রাউন্ডেড উপাদানগুলির ব্যবহারের জন্য ক্যাবিনেটের সাথে ভালভাবে সংযুক্ত থাকে। যেহেতু পুরো মন্ত্রিসভা অ্যালুমিনিয়াম-প্রলিপ্ত দস্তা প্লেটগুলির সাথে বিভক্ত, পুরো মন্ত্রিসভা একটি ভাল গ্রাউন্ডিং অবস্থায় রয়েছে, এটি মন্ত্রিসভা স্পর্শ করার সময় অপারেটরদের সুরক্ষা নিশ্চিত করে।
