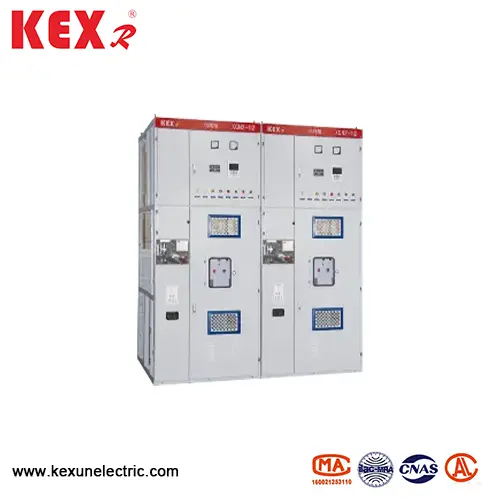

বক্স টাইপ স্থির ধাতব বন্ধ সুইচ সরঞ্জাম

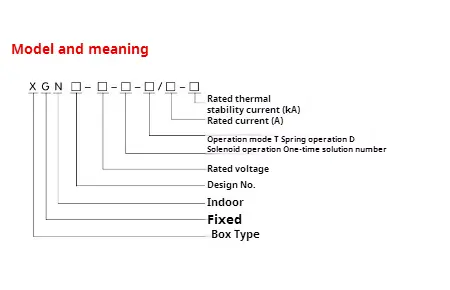

● মডেল অর্থ

● প্রধানত এক্সজিএন 2-12 বক্স টাইপের প্রযুক্তিগত পরামিতি স্থির ধাতব বন্ধ সুইচ সরঞ্জাম

◆ কাঠামো

এই এক্সজিএন 2-12 বক্স টাইপ ফিক্সড মেটাল বদ্ধ সুইচ সরঞ্জাম একটি ধাতব বদ্ধ বাক্স কাঠামো, এবং সরঞ্জাম ফ্রেমটি কোণ স্টিল দ্বারা ld ালাই করা হয়। সরঞ্জামগুলি একটি সার্কিট ব্রেকার রুম, একটি বাস রুম, একটি তারের ঘর এবং স্টিলের প্লেটগুলির দ্বারা একটি রিলে রুমে বিভক্ত এবং সরঞ্জামগুলির মূল উপাদানগুলির ক্রিয়াকলাপ পর্যবেক্ষণ উইন্ডো এবং মুখের আলো প্রদীপের মাধ্যমে লক্ষ্য করা যায়। সরঞ্জামগুলির প্রযুক্তিগত কর্মক্ষমতা উন্নত করার জন্য, প্রধান উপাদানগুলি (যেমন সার্কিট ব্রেকার এবং রোটারি সংযোগ বিচ্ছিন্নকারী) নতুনভাবে ডিজাইন করা হয়েছে। এক্সজিএন 2-12 বক্স টাইপ ফিক্সড মেটাল বদ্ধ সুইচ সরঞ্জামের বিন্যাস অনুসারে, রিলে রিলে ইনস্টল করা যেতে পারে, সিগন্যাল রিলে, নির্দেশক যন্ত্রগুলি, সিগন্যাল লাইটগুলি দরজায় ইনস্টল করা যেতে পারে, এবং ট্রান্সফার স্যুইচের ইনস্টলেশন এবং অপারেশন রুমের পিছনে বাস রুম এবং নীচের অংশে কেবল ঘরটি সহ, যাতে ব্যবহারকারীরা সুবিধামতভাবে সংযুক্ত থাকতে পারে। সামনের অংশটি সার্কিট ব্রেকার রুম, যা সরঞ্জাম রক্ষণাবেক্ষণের জন্য সুবিধাজনক। চিত্র 1 এবং চিত্র 2 এবং সরঞ্জামগুলির অভ্যন্তরীণ প্রক্রিয়াটির জন্য পণ্য ম্যানুয়ালটি দেখুন।

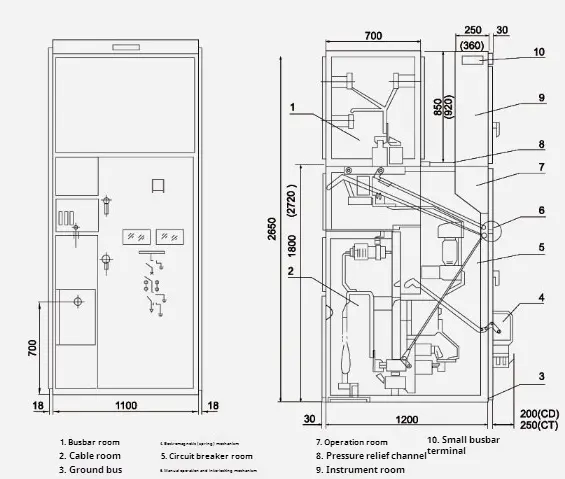

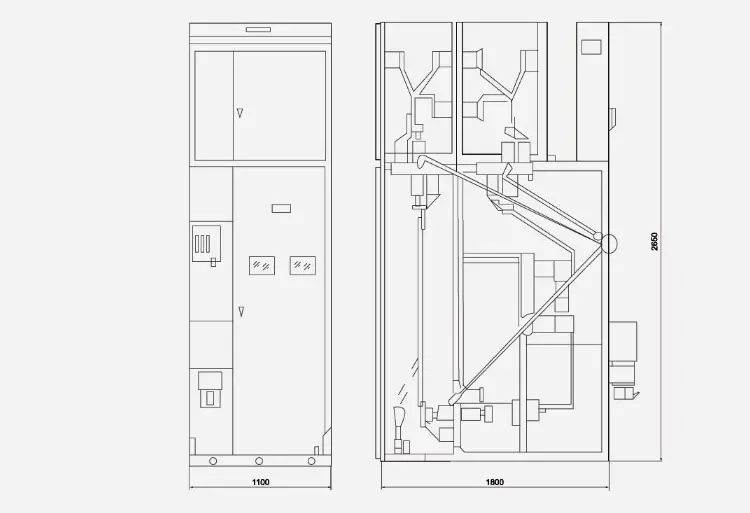

● এক্সজিএন □ -12/07 ডি আউটলাইন অঙ্কন

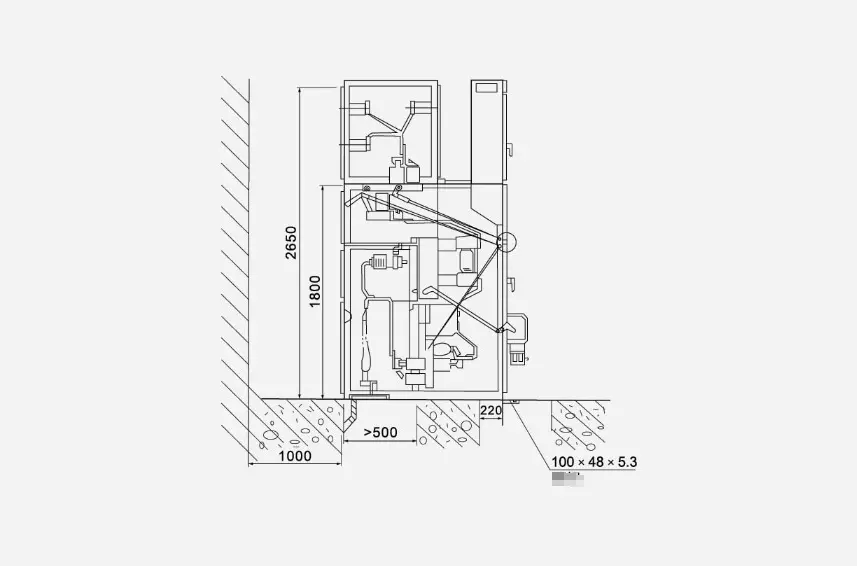

● এক্সজিএন □ -12 (বাইপাস কেবলের আউটলেট) আউটলাইন অঙ্কন

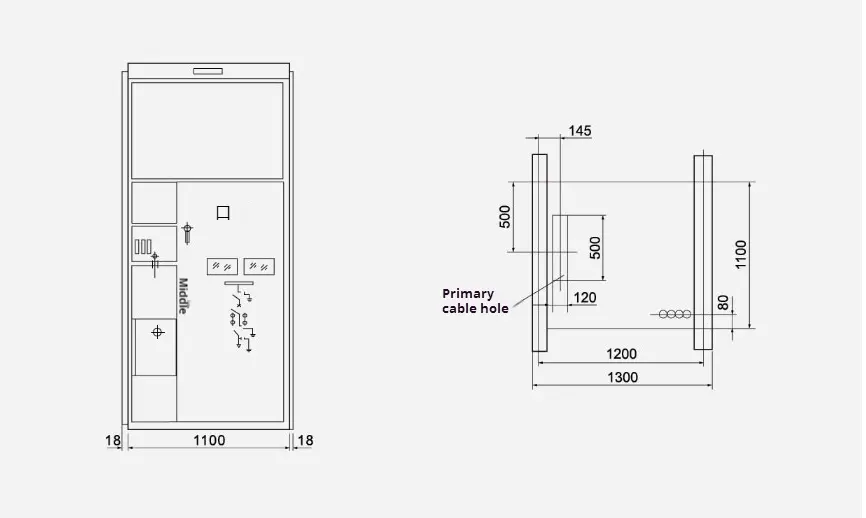

● সামগ্রিক মাত্রা ইনস্টলেশন অঙ্কন
