আর্মার-ক্লেড শিফটিং সুইচ সরঞ্জাম

● সংক্ষিপ্তসার

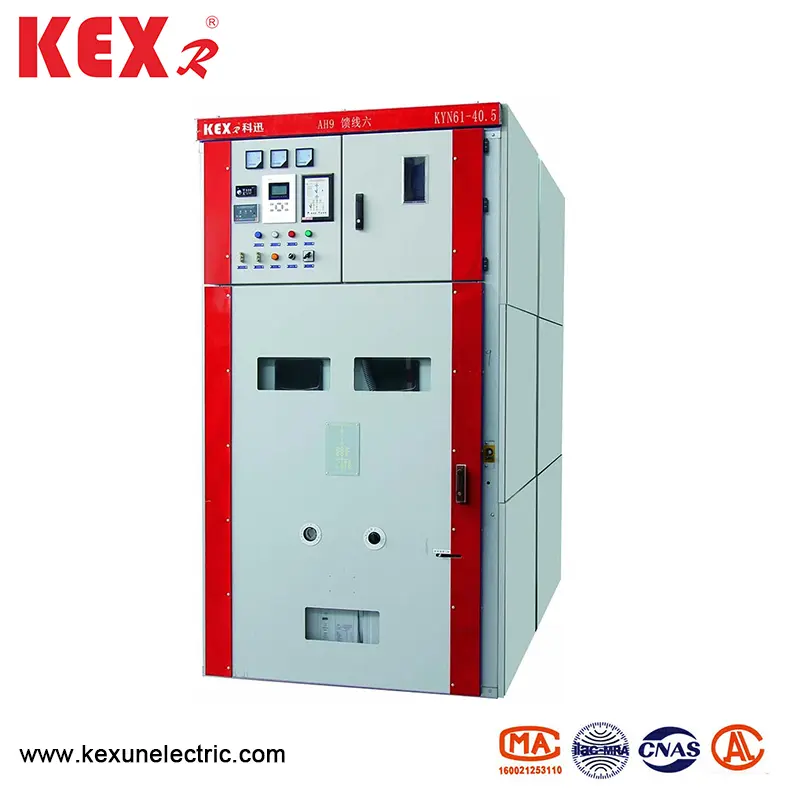

KYN61-40.5 আর্মার-ক্লেড শিফটিং স্যুইচ সরঞ্জাম (এরপরে সরঞ্জাম হিসাবে উল্লেখ করা হয়) একটি সম্পূর্ণ ইনডোর বিতরণ ডিভাইস যা তিন-পর্যায়ের এসি 50Hz এবং 40.5KV এর রেটেড ভোল্টেজ সহ একটি সম্পূর্ণ ইনডোর বিতরণ ডিভাইস। বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ করার জন্য একটি বিদ্যুৎ কেন্দ্র, সাবস্টেশন এবং শিল্প ও খনির উদ্যোগ হিসাবে, এটি সার্কিটগুলি নিয়ন্ত্রণ করতে, সুরক্ষা এবং সনাক্ত করতে পারে এবং ঘন ঘন অপারেশন সহ জায়গাগুলিতেও ব্যবহার করা যেতে পারে। এই স্যুইচ সরঞ্জামগুলি GB/T11022-1999, GB3906-2006 এবং DL404-1997 এর সাথে সামঞ্জস্য।

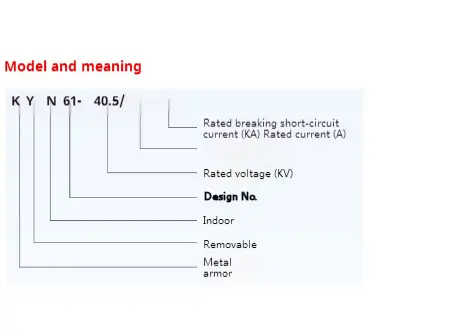

Ky কাইন 61-40.5 এর প্রতিটি উপাদানগুলির জন্য প্রযুক্তিগত পরামিতিগুলি আর্মার-ক্লেড শিফটিং স্যুইচ সরঞ্জাম

◆ ভ্যাকুয়াম সুইচগিয়ার

◆ ভ্যাকুয়াম সার্কিট ব্রেকার

◆ বসন্ত-পরিচালিত যন্ত্রপাতি

T

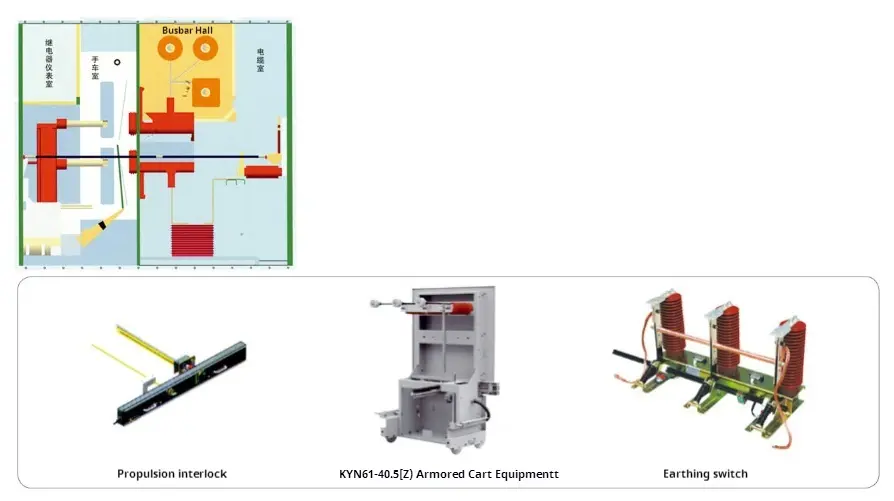

স্যুইচ সরঞ্জামগুলি GB3906-1991 এবং আইইসি 298-এ আর্মার্ড ধাতব বদ্ধ সরঞ্জামগুলির মান অনুযায়ী ডিজাইন করা হয়েছে। পুরো সরঞ্জামগুলিতে দুটি অংশ রয়েছে: সরঞ্জাম এবং অঙ্কনযোগ্য অংশ (হ্যান্ডকার্ট)। সরঞ্জাম কাঠামো একত্রিত এবং বোল্টের সাথে একত্রিত হয়। স্যুইচ সরঞ্জামের অভ্যন্তরটি সার্কিট ব্রেকার রুম, মেইন বাস রুম, কেবল রুম এবং ধাতব পার্টিশন দ্বারা রিলে ইনস্ট্রুমেন্ট রুমে বিভক্ত। শেলটির সুরক্ষা স্তরটি আইপি 3 এক্সে পৌঁছায় এবং বগিগুলির মধ্যে সুরক্ষা স্তরটি আইপি 2 এক্স এবং সমস্ত ধাতব কাঠামোগত সদস্যরা নির্ভরযোগ্যভাবে ভিত্তিযুক্ত। মূল লুপ সিস্টেমের প্রতিটি বগিতে স্বতন্ত্র নিষ্কাশনের জন্য একটি চাপ রিলিজ চ্যানেল রয়েছে।

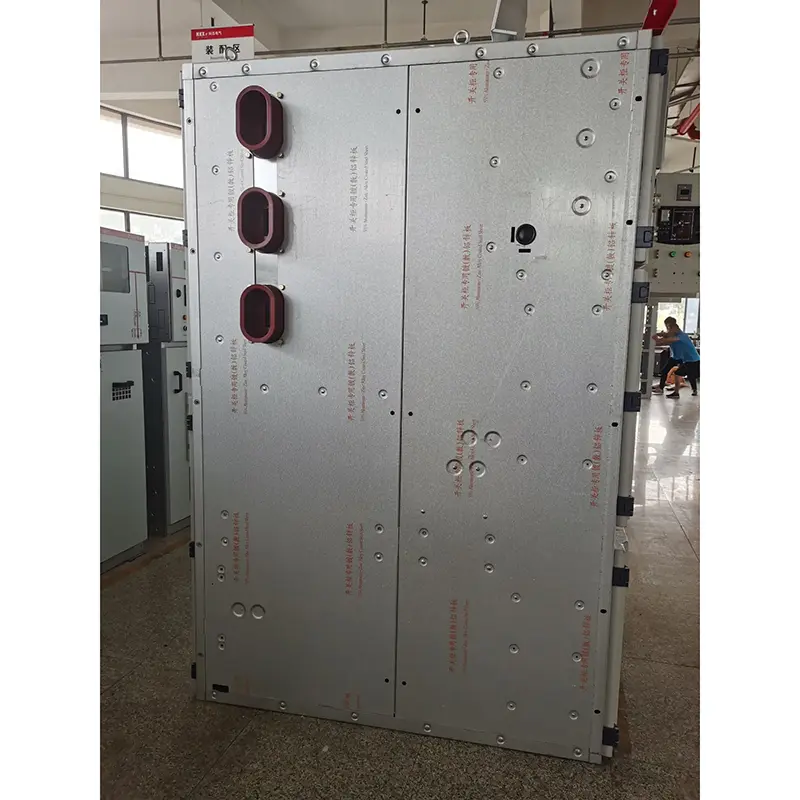

◆ শেল এবং পার্টিশন

আর্মার-ক্লেড শিফটিং সুইচ সরঞ্জামগুলির শেল এবং পার্টিশনটি সিএনসি মেশিন সরঞ্জাম দ্বারা প্রক্রিয়াজাতকরণ এবং বাঁকানোর পরে ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট দ্বারা বোল্ট করা হয়। অতএব, একত্রিত সরঞ্জামগুলি কাঠামোগত মাত্রাগুলির অভিন্নতা নিশ্চিত করতে পারে। আর্মার-ক্লেড শিফটিং স্যুইচ সরঞ্জামগুলি সার্কিট ব্রেকার রুম, মেইন বাস রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুমে বিভক্ত এবং প্রতিটি অংশ গ্রাউন্ডেড ধাতব বিভাজন দ্বারা পৃথক করা হয়।

◆ হ্যান্ডকার্ট

হ্যান্ডকার্টটি সার্কিট ব্রেকার হ্যান্ডকার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, মিটারিং হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট ইত্যাদিতে বিভক্ত করা যেতে পারে elt হ্যান্ডকার্টটির একটি পরীক্ষা/বিচ্ছিন্নতা অবস্থান এবং সরঞ্জামগুলিতে একটি কার্যনির্বাহী অবস্থান রয়েছে এবং প্রতিটি অবস্থান একটি ইন্টারলকিং ডিভাইস দিয়ে সজ্জিত থাকে যাতে নিশ্চিত হয় যে হ্যান্ডকার্টটি উপরের দুটি অবস্থানে থাকলে এটি আকস্মিকভাবে চলাচল করতে পারে না।

◆ সার্কিট ব্রেকার বগি

হ্যান্ডকার্টটি সরানোর জন্য সার্কিট ব্রেকার বগিতে একটি নির্দিষ্ট ট্র্যাক ইনস্টল করা আছে। যখন সার্কিট ব্রেকার পরীক্ষার অবস্থান এবং কার্যনির্বাহী অবস্থানের মধ্যে চলে আসে, তখন বিচ্ছিন্নতা ভালভ স্বয়ংক্রিয়ভাবে খোলে বা বন্ধ হয়ে যায়, যা নিশ্চিত করে যে কর্মীরা চার্জযুক্ত শরীরকে স্পর্শ করে না। হ্যান্ডকার্টটি সরঞ্জামের দরজা বন্ধ করে পরিচালনা করা যেতে পারে এবং সরঞ্জামগুলিতে হ্যান্ডকার্টের অবস্থানটি পর্যবেক্ষণ উইন্ডোর মাধ্যমে দেখা যায় এবং একই সাথে হ্যান্ডকার্টে যে কোনও কার্যকরী চিহ্ন দেখা যায়।

◆ বাসের বগি

মূল বাসটি একটি বর্ম-পরিহিত সুইচ সরঞ্জাম থেকে অন্যটিতে নিয়ে যায় এবং শাখা ছোট ছোট বাস এবং স্ট্যাটিক যোগাযোগ বাক্স দ্বারা স্থির করা হয় এবং সংলগ্ন সরঞ্জামগুলির পাশের প্লেটগুলি অতিক্রম করার সময় বাসের হাতা দ্বারা স্থির করা হয়। সমস্ত বাস যৌগিক নিরোধক গ্রহণ করে।

◆ কেবল বগি

পিটি, গ্রাউন্ডিং স্যুইচ, বজ্রপাতের অ্যারেস্টার এবং একাধিক তারগুলি কেবল ঘরে ইনস্টল করা যেতে পারে।

◆ রিলে রুম

ইনডোর বোর্ড এবং রিলে প্যানেলটি নিয়ন্ত্রণ এবং সুরক্ষা উপাদান, মিটারিং এবং ডিসপ্লে ইনস্ট্রুমেন্টস এবং লাইভ মনিটরিং সূচকগুলির মতো গৌণ উপাদানগুলি দিয়ে সজ্জিত করা যেতে পারে।

◆ ইন্টারলকিং ডিভাইস

আর্মার-ক্লেড শিফটিং সুইচ সরঞ্জামগুলিতে নির্ভরযোগ্য ইন্টারলকিং ডিভাইস রয়েছে, যা কার্যকরভাবে অপারেটর এবং সরঞ্জামগুলির সুরক্ষা নিশ্চিত করে;

যখন গ্রাউন্ডিং স্যুইচটি অফ পজিশনে থাকে, তখন হ্যান্ডকার্টটি কেবল পরীক্ষা/বিচ্ছিন্নতা অবস্থান থেকে কাজের অবস্থানে যেতে পারে; এবং পিছনের দরজাটি খোলা যায় না, এইভাবে বিদ্যুতায়িত বিরতিতে ভুল প্রবেশ রোধ করে। যখন হ্যান্ডকার্টটি পুরোপুরি সরঞ্জাম থেকে বেরিয়ে আসে, বা যখন হ্যান্ডকার্টটি সরঞ্জামগুলিতে পরীক্ষা/বিচ্ছিন্ন অবস্থানে থাকে এবং আর্থিং স্যুইচটি ইন্টারলক এবং আনলক করা হয়, তখন আর্থিং সুইচটি বন্ধ করা যায়। যখন হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থানে থাকে, তখন গ্রাউন্ডিং সুইচটি বন্ধ করা যায় না। এটি গ্রাউন্ডিং স্যুইচটিকে ভুল করে স্যুইচ করা থেকে বাধা দেয় এবং গ্রাউন্ডিং স্যুইচটি বন্ধ অবস্থানে থাকলে হ্যান্ডকার্টটি কার্যনির্বাহী অবস্থানে যেতে বাধা দেয়। কেবলমাত্র যখন সার্কিট ব্রেকার হ্যান্ডকার্ট পরীক্ষা/বিচ্ছিন্ন অবস্থানে বা কার্যনির্বাহী অবস্থানে থাকে তখন সার্কিট ব্রেকারটি পরিচালনা করা যায়; তদুপরি, সার্কিট ব্রেকারটি বন্ধ হওয়ার পরে, হ্যান্ডকার্টটি সরাতে পারে না, যা লাইভ লোডকে ভুল করে সার্কিট ব্রেকারকে চাপ দেওয়া এবং টানতে বাধা দেয়। বৈদ্যুতিক ইন্টারলকিং সরঞ্জামগুলির মধ্যে ইনস্টল করা যেতে পারে।

◆ আর্থিং ডিভাইস

তারের ঘরে, একটি 6 × 50 মিমি 2 গ্রাউন্ডিং বাস বার রয়েছে, যা সংলগ্ন সরঞ্জামগুলির মধ্য দিয়ে যেতে পারে এবং সরঞ্জামগুলির সাথে ভাল যোগাযোগ করতে পারে।

● প্রধান তারের স্কিম

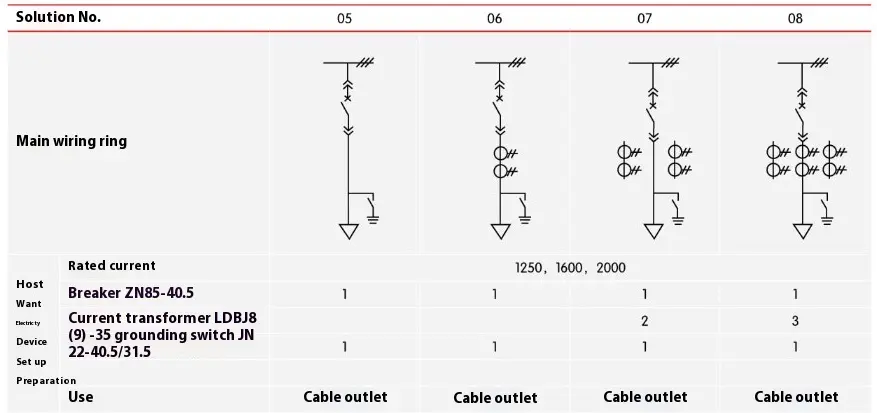

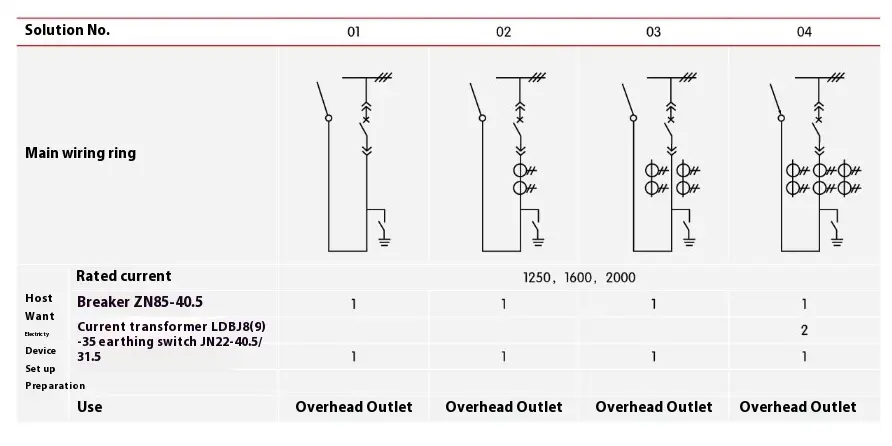

আর্মার-ক্লেড শিফটিং স্যুইচ সরঞ্জামগুলির জন্য সাধারণত ব্যবহৃত 27 টি সাধারণ প্রাথমিক ওয়্যারিং স্কিম রয়েছে, যা ব্যবহারকারীদের কেবলের আগত এবং বহির্গামী লাইন, ওভারহেড ইনকামিং এবং বহির্গামী লাইন, যোগাযোগ ও পরিমাপ, সুরক্ষা ইত্যাদির প্রয়োজনগুলি পূরণ করতে পারে তবে যদি বিদ্যমান স্কিমগুলির চেয়ে আলাদা অন্যান্য স্কিম থাকে তবে দয়া করে নির্মাতার সাথে পরামর্শ করুন।

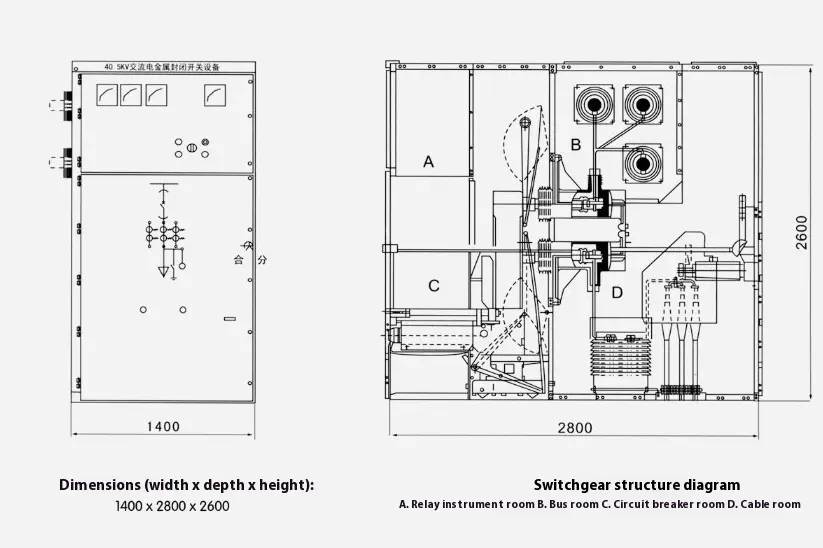

● স্ট্রাকচারাল ডাইমেনশনস এবং আর্মার-ক্লেড শিফটিং সুইচ সরঞ্জামের স্কিম্যাটিক ডায়াগ্রাম
