এইচভি সুইচগিয়ার

Conditions শর্তগুলি ব্যবহার করে

▶ বায়ু তাপমাত্রা: -10 ~ 40 ℃;

▶ উচ্চতা: 1000 মিটার নীচে

▶ আর্দ্রতা: আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর চেয়ে কম, এবং মাসিক গড় 90%এর বেশি নয়

▶ জলীয় বাষ্পের চাপ: দৈনিক গড় মান 2.2 কিপিএর বেশি নয়, এবং মাসিক গড় মান 1.8KPA ； এর বেশি নয়; তাপমাত্রা হঠাৎ নেমে গেলে, দূষণের সাথে ঘনত্ব দেখা দিতে পারে। এই পণ্যটি নিম্নলিখিত দুটি পরিবেশগত অবস্থার জন্য উপযুক্ত যা সাধারণ অবস্থার চেয়ে বেশি গুরুতর:

(1) ঘন ঘন ঘন ঘন হয় না (গড়ে মাসে মাসে দ্বিগুণের বেশি নয়) এবং এটি কিছুটা দূষিত;

(2)। সাধারণত, কোনও ঘনত্ব নেই (বছরে গড়ে দু'বারের বেশি নয়), যা গুরুতরভাবে দূষিত

▶ এইচভি সুইচগিয়ার কঠোর জায়গাগুলির জন্য উপযুক্ত যেখানে আগুন এবং বিস্ফোরণের কোনও বিপদ নেই, এবং মারাত্মক দূষণ ধাতুগুলি সংশোধন করতে এবং নিরোধক ধ্বংস করতে যথেষ্ট

Kin কেওয়াইএন 28-12 টাইপ এইচভি সুইচগিয়ার এমন জায়গাগুলির জন্য উপযুক্ত যেখানে কোনও হিংস্র কম্পন নেই, বাম্প এবং উল্লম্ব প্রবণতা 80 এর বেশি নয়।

দ্রষ্টব্য:

(1) এইচভি সুইচগিয়ার -30 ℃ এ স্টোরেজ এবং পরিবহণের অনুমতি দেয়

(২) যখন উচ্চতা 1000 মিটার ছাড়িয়ে যায়, তখন এটি বি/2102 অনুসারে পরিচালিত হবে "উচ্চ-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি উচ্চতা অঞ্চল ব্যবহার করে প্রযুক্তিগত প্রয়োজনীয়তা"; যখন উচ্চতা 2000 মিটারের বেশি না হয়, তখন কম-ভোল্টেজ সহায়ক সরঞ্জামগুলির জন্য কোনও ব্যবস্থা নেওয়া হবে না;

(3) যখন প্রকৃত ব্যবহারের শর্তগুলি উপরের থেকে পৃথক হয়, তখন এটি ব্যবহারকারী এবং প্রস্তুতকারক উভয় দ্বারা আলোচনা করা হবে।

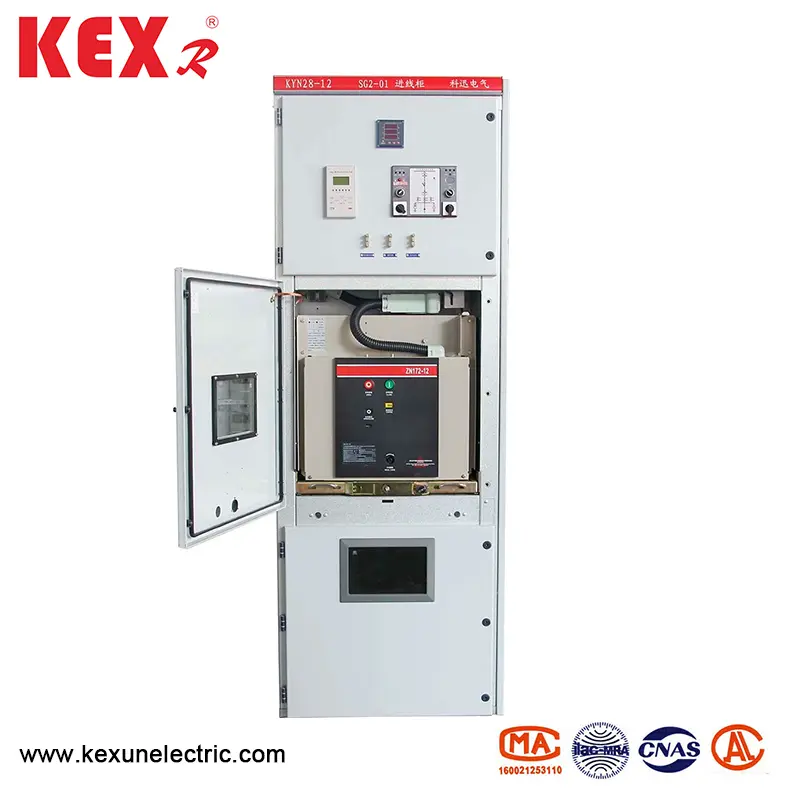

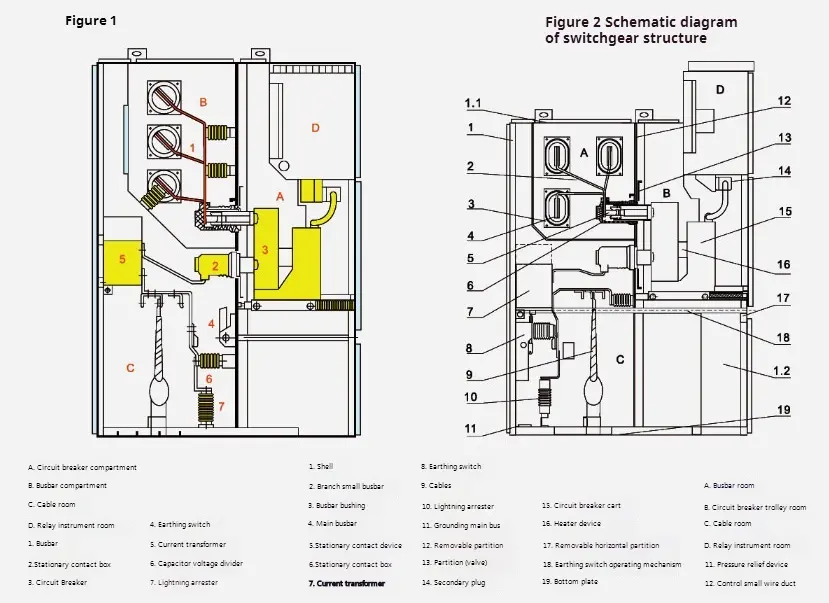

H এইচভি সুইচগিয়ার দুটি অংশ নিয়ে গঠিত: একটি স্থির মন্ত্রিসভা বডি এবং একটি অঙ্কনযোগ্য অংশ (সংক্ষেপে হ্যান্ডকার্ট) (এইচভি সুইচগিয়ার স্ট্রাকচার বোলোগুলির স্কিম্যাটিক ডায়াগ্রামের জন্য চিত্র দেখুন)। সুইচগার্টের ক্যাবিনেট বডি এবং প্রতিটি কার্যকরী ইউনিটের ক্ল্যাপবোর্ডগুলির শেলটি অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেট দ্বারা বোল্ট করা হয়। সুইচগিয়ার শেলের সুরক্ষা স্তরটি আইপি 4 এক্সে পৌঁছায় এবং প্রতিটি বগি পার্টিশন বোর্ড এবং সার্কিট ব্রেকার দরজার সুরক্ষা স্তরটি এটি খোলার সময় পি 2 এক্স হয়। KYN28-12 টাইপ এইচভি সুইচগিয়ারটি ভিএস 1, জেডএন 12 ভি ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট এবং ভিডি 4 ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট এবং এবিবি সংস্থা দ্বারা উত্পাদিত ভিসি ভ্যাকুয়াম কন্টাক্টর দিয়ে সজ্জিত হতে পারে। সুইচগিয়ারটি ডাবল ক্যাবিনেটে ইনস্টল করা যেতে পারে, অর্থাৎ ব্যাক-টু-ব্যাক অ্যারেঞ্জমেন্টে। স্যুইচ ক্যাবিনেটের ইনস্টলেশন এবং ডিবাগিং সামনের দিকে চালিত করা যেতে পারে, তাই স্যুইচ ক্যাবিনেটটি প্রাচীরের বিপরীতে ইনস্টল করা যেতে পারে। প্রাচীরের বিরুদ্ধে ইনস্টল করার সবচেয়ে বড় সুবিধা হ'ল মেঝে স্থান সংরক্ষণ করা। এছাড়াও, এইচভি সুইচগিয়ারটি প্রাচীর ছাড়াই ইনস্টল করা যেতে পারে, অর্থাৎ ডাবল-পার্শ্বযুক্ত রক্ষণাবেক্ষণের ধরণ। দুজনের অভ্যন্তরীণ কাঠামো বিন্যাসটি বেমানান, এবং এর সুবিধাটি সুবিধাজনক রক্ষণাবেক্ষণ।

◆ এইচভি সুইচগিয়ার কাঠামো

Kin কেএন 28-12 টাইপ এইচভি সুইচগিয়ার ওভারভিউ

এইচভি সুইচগিয়ারের মন্ত্রিপরিষদের শেল এবং পার্টিশনটি অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেট বা স্টিল প্লেটগুলি দিয়ে তৈরি করা হয় যা প্রক্রিয়াজাত হওয়ার পরে এবং সিএনসি মেশিন সরঞ্জাম দ্বারা বাঁকানো হয় এবং একত্রিত সুইচ ক্যাবিনেট আকারে অভিন্নতা বজায় রাখতে পারে। অ্যালুমিনিয়াম-জিংক প্রলিপ্ত ইস্পাত প্লেটে একই ইস্পাত প্লেটের চেয়ে শক্তিশালী অ্যান্টি-জারা এবং অ্যান্টি-অক্সিডেশন প্রভাব এবং উচ্চতর যান্ত্রিক শক্তি রয়েছে। এইচভি সুইচগিয়ারের অভ্যন্তরটি 1 এ বিভক্ত। স্যুইচগিয়ারের দরজাগুলি সমস্ত বৈদ্যুতিন প্লাস্টিকের সাথে স্প্রে করা হয় যাতে তাদের পৃষ্ঠগুলিকে প্রভাব প্রতিরোধের, জারা প্রতিরোধের এবং সুন্দর চেহারা (ব্যবহারকারীরা রঙ কাস্টমাইজ করা যায়) এর সুবিধাগুলি তৈরি করে।

◆ শেল এবং পার্টিশন

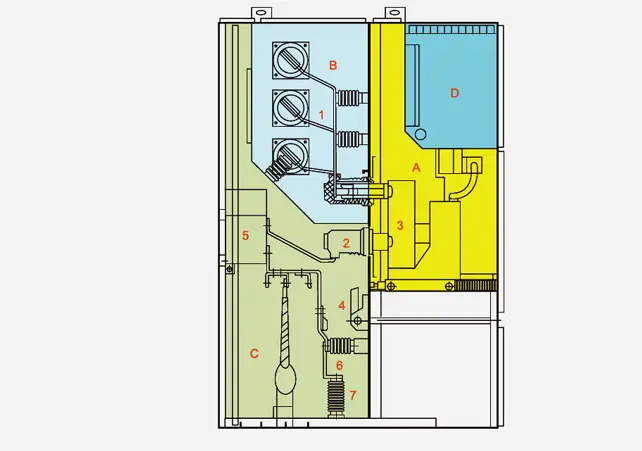

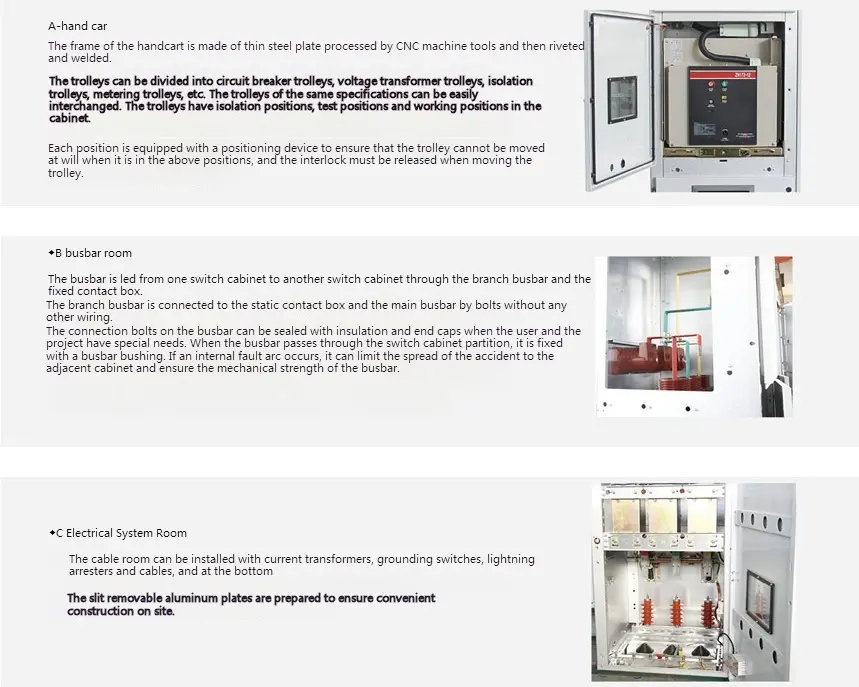

KYN28-12 টাইপ এইচভি সুইচগিয়ারের শেল এবং বিভাজনটি উচ্চ-মানের আমদানি করা অ্যালুমিনিয়াম-প্রলিপ্ত জিংক স্টিল প্লেটগুলি দিয়ে তৈরি যা সিএনসি মেশিন সরঞ্জাম দ্বারা বাঁকানোর পরে বোল্ট করা হয়, সুতরাং একত্রিত এইচভি সুইচগিয়ার আকারে অভিন্নতা বজায় রাখতে পারে। এটিতে শক্তিশালী জারা প্রতিরোধ এবং জারণ প্রতিরোধের রয়েছে এবং একই ইস্পাত প্লেটের চেয়ে বেশি যান্ত্রিক শক্তি রয়েছে। এইচভি সুইচগিয়ারকে হ্যান্ডকার্ট রুমে (সার্কিট ব্রেকার বগি), বাস রুম, কেবল রুম এবং রিলে ইনস্ট্রুমেন্ট রুম (কম ভোল্টেজ রুম) বিভক্ত করে বিভক্ত করা হয়েছে। প্রতিটি ইউনিটের শেলটি স্বাধীনভাবে গ্রাউন্ডেড।

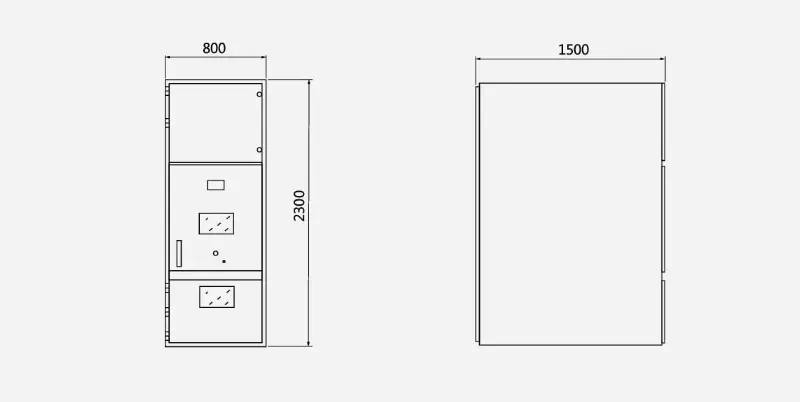

H এইচভি সুইচগিয়ারের আউটলাইন মাত্রাগুলি বোলো হিসাবে ：
