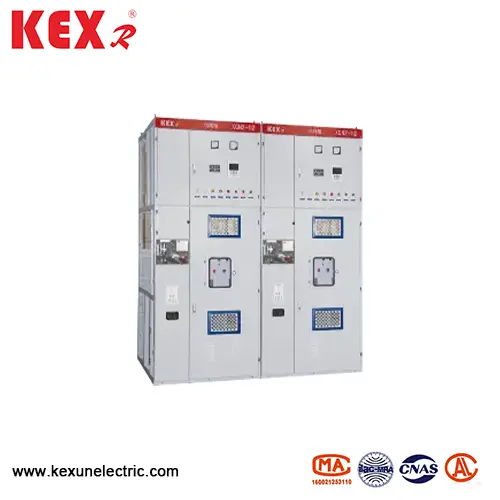

বক্স টাইপ স্থির ধাতু বন্ধ সুইচগিয়ার

Conditions শর্তগুলি ব্যবহার করে

T

-25 ~ 40 ℃ (ইনডোর)

▶ উচ্চতা: 1000 মিটারের নীচে

▶ দৈনিক গড় আপেক্ষিক আর্দ্রতা 95%এর বেশি নয় এবং মাসিক গড় আপেক্ষিক আর্দ্রতা 90%এর বেশি নয়

▶ ভূমিকম্প 8 এর বেশি হবে না

▶ এক্সজিএন 2-12 টাইপ বক্স টাইপ ফিক্সড মেটাল বদ্ধ সুইচগিয়ার আগুন, বিস্ফোরণ, গুরুতর দূষণ, রাসায়নিক জারা এবং হিংস্র কম্পন থেকে মুক্ত জায়গায় ইনস্টল করা হবে।

● প্রযুক্তিগত প্যারামিটার

◆ অ্যান্টি-ত্রুটি ডিভাইস

"পাঁচটি প্রতিরোধ" এর কার্যকারিতা হ'ল সার্কিট ব্রেকারকে ভুল করে বিভক্ত এবং বন্ধ হতে বাধা দেওয়া; অন-লোডের অপব্যবহার এবং বিচ্ছিন্ন সুইচটির অপব্যবহার রোধ করুন; গ্রাউন্ডিং স্যুইচটি চার্জ করা হলে বন্ধ হওয়া থেকে বিরত রাখুন; এটি বন্ধ হয়ে গেলে গ্রাউন্ডিং স্যুইচটি চালু হওয়া থেকে বিরত রাখুন; ভুল করে চার্জযুক্ত ব্যবধানে প্রবেশ করা থেকে বিরত রাখুন।

এই এক্সজিএন 2-12 টাইপ বক্স টাইপ ফিক্সড মেটাল ক্লোজড সুইচগিয়ার বাধ্যতামূলক যান্ত্রিক লকিং মোড গ্রহণ করে এবং লকিং ডিভাইসটি মূল উপাদানগুলি যেমন সমর্থন, ডিস্ক, প্যানেল, লকিং প্লেট, হ্যান্ডেল, সংযোগকারী রড ইত্যাদির সমন্বয়ে গঠিত, যার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা, সম্পূর্ণ কাঠামো এবং সুবিধাজনক অপারেশন রয়েছে, এইভাবে "পাঁচটি সাবধানতা" অর্জন করে "পাঁচটি সাবধানতা:

Sur সার্কিট ব্রেকার স্কিমে লাল এবং সবুজ ফ্লপ সহ কন্ট্রোল সুইচ (কেডব্লু সুইচ) ব্যবহার করা হয় সার্কিট ব্রেকারকে ভুল করে বিভক্ত এবং বন্ধ হওয়া থেকে রোধ করতে

Car সার্কিট ব্রেকারটি সত্যিই ভেঙে যাওয়ার পরেই ছোট হ্যান্ডেলটি "কার্যকরী" অবস্থান থেকে টেনে নিয়ে যেতে পারে এবং "ব্রেকিং এবং লকিং" অবস্থানে পরিণত হতে পারে; আইসোলেটিং সুইচ খোলার এবং বন্ধ করা; খোলার এবং বন্ধ হওয়া থেকে 7-লোড সংযোগ বিচ্ছিন্নকারী স্যুইচটি প্রতিরোধ করুন। লকিং এবং অ্যান্টি-লকিংয়ের বিপরীতে দ্বিগুণ অ্যান্টি-মিসোপারেশন ফাংশন রয়েছে, অর্থাত্ যখন ছোট হ্যান্ডেলটি "ব্রেকিং লকিং" অবস্থানে থাকে, কেবল উপরের এবং নিম্ন সংযোগকারীগুলি চালু এবং বন্ধ করা যায়, তবে সার্কিট ব্রেকারটি চালু এবং বন্ধ করা যায় না, এইভাবে সার্কিট ব্রেকারটি এড়ানো যায় না

▶ যখন সার্কিট ব্রেকার এবং উপরের এবং নিম্ন সংযোগগুলি বন্ধ অবস্থায় থাকে এবং ছোট হ্যান্ডেলটি "কার্যকারী" অবস্থানে থাকে, তখন সামনের এবং পিছনের মন্ত্রিসভা দরজা খোলা যায় না, যাতে তাদের ভুল করে লাইভ বিরতিতে প্রবেশ করতে বাধা দেয়

▶ যখন উপরের এবং নিম্ন সংযোগকারীগুলি খোলা হয় না, তখন গ্রাউন্ডিং সুইচটি বন্ধ করা যায় না এবং ছোট হ্যান্ডেলটি "ব্রেকিং এবং লকিং" অবস্থান থেকে "রক্ষণাবেক্ষণ" অবস্থানে পরিণত করা যায় না, যা গ্রাউন্ডিং তারকে বিদ্যুতের সাথে ঝুলানো থেকে আটকাতে পারে

Ring যদি আর্থিং স্যুইচটি খোলা না করা হয় তবে উপরের এবং নিম্ন সংযোগকারীগুলি বন্ধ করা যায় না, যা উপরের এবং নিম্ন সংযোগ বিচ্ছিন্নকারীগুলি বন্ধ করা থেকে আর্থিং ওয়্যারকে আটকাতে পারে।

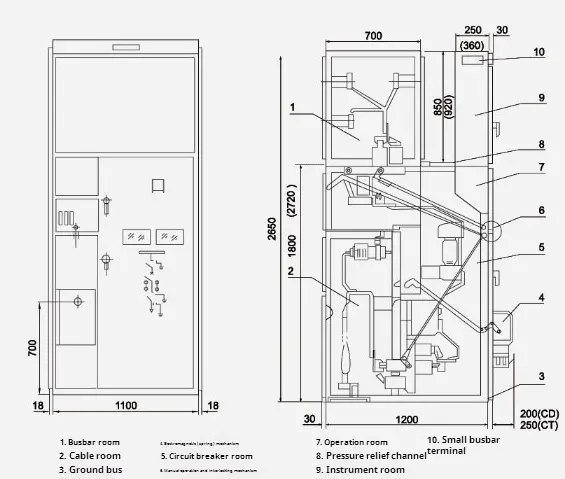

● এক্সজিএন □ -12/07 ডি আউটলাইন অঙ্কন

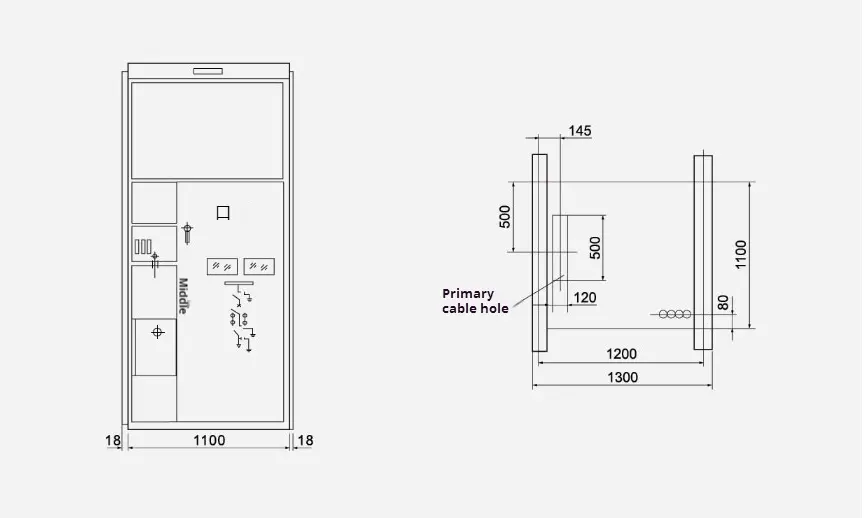

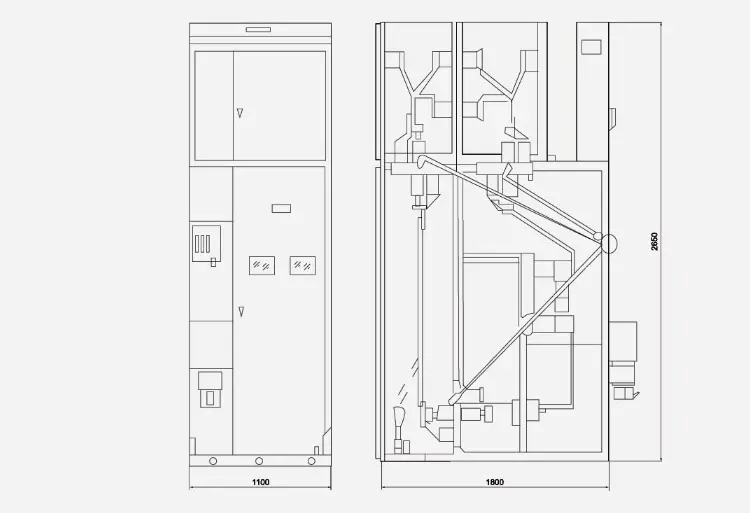

● এক্সজিএন □ -12 (বাইপাস কেবলের আউটলেট) আউটলাইন অঙ্কন

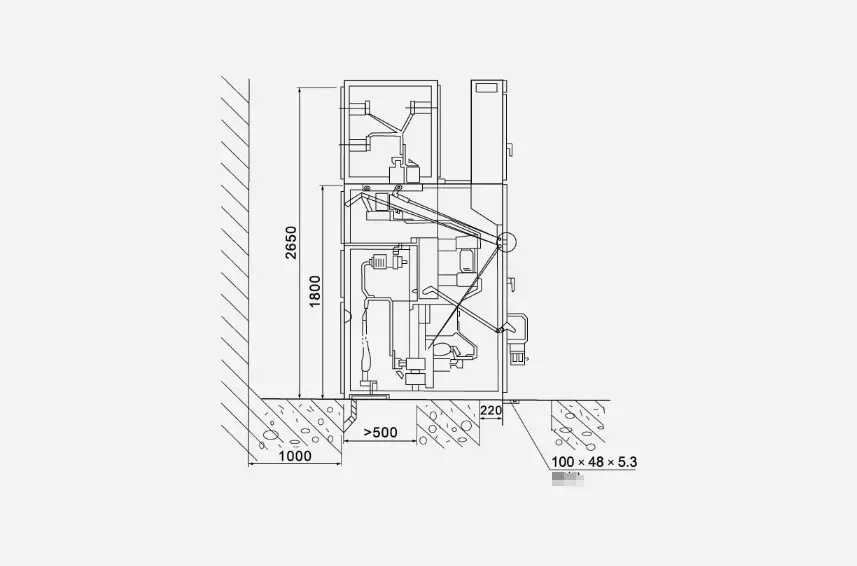

● সামগ্রিক মাত্রা ইনস্টলেশন অঙ্কন
