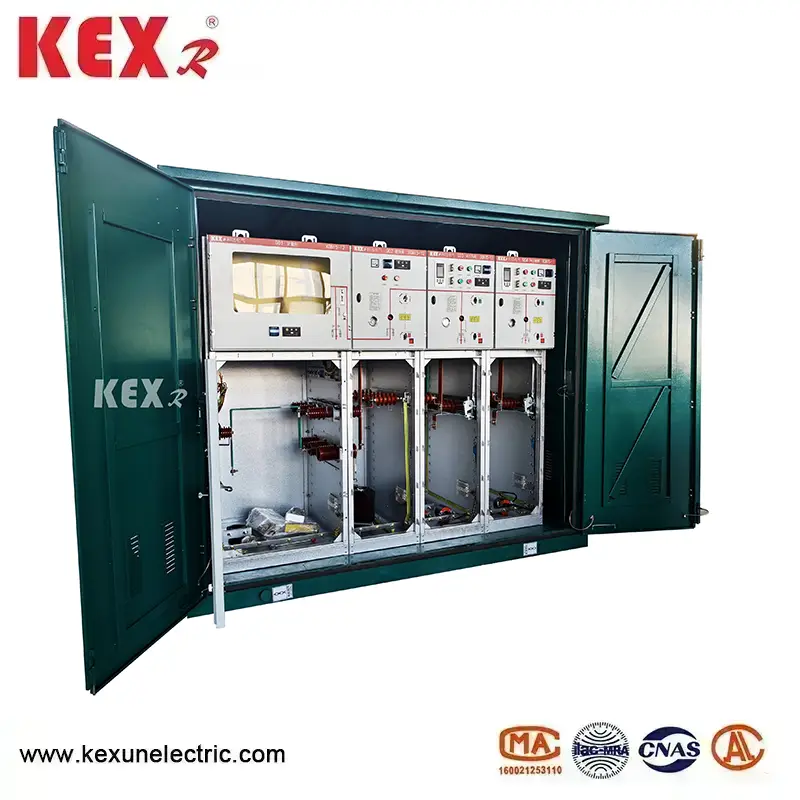

SF6 রিং প্রধান ইউনিট ক্যাবিনেট

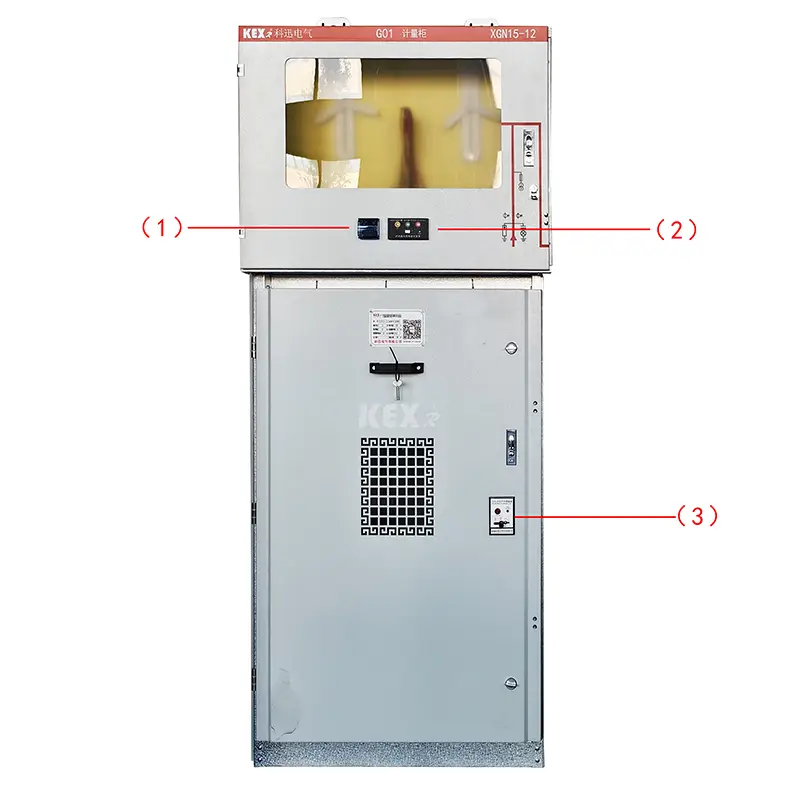

● উপাদান

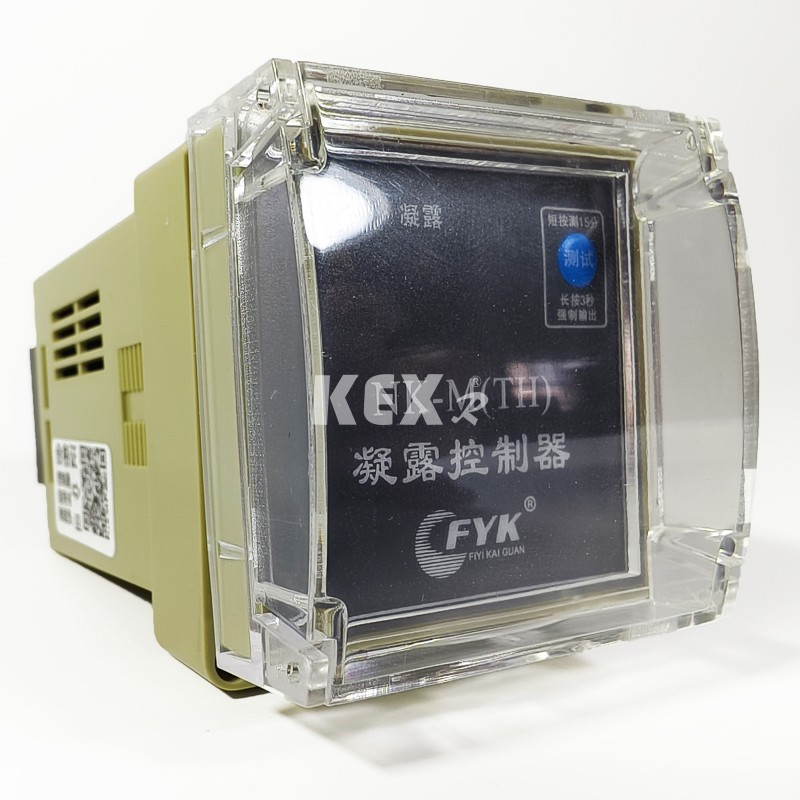

1. ঘনীভবন নিয়ামক

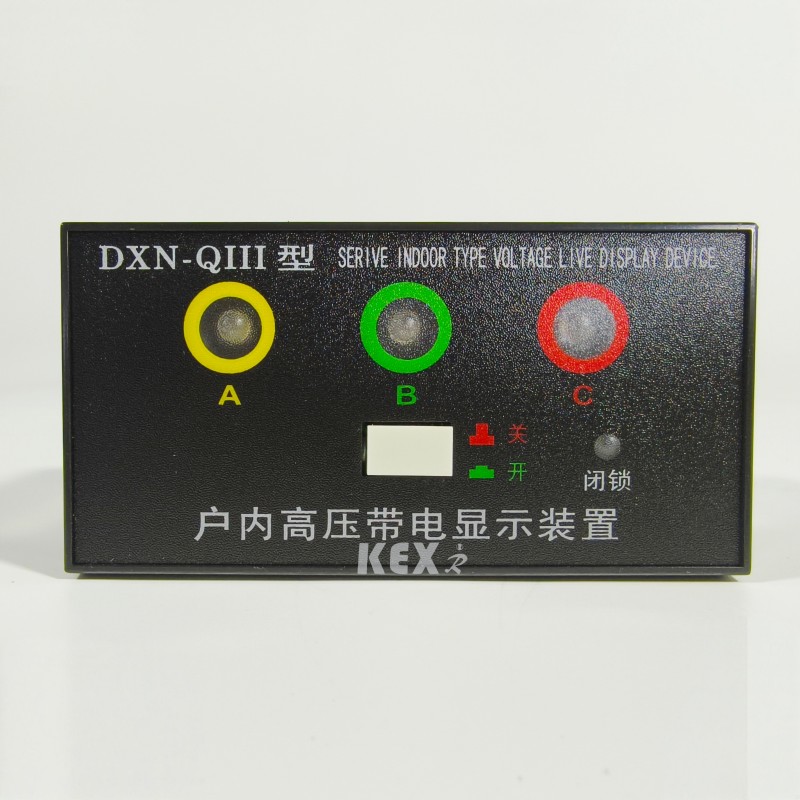

2.চার্জড ডিসপ্লে

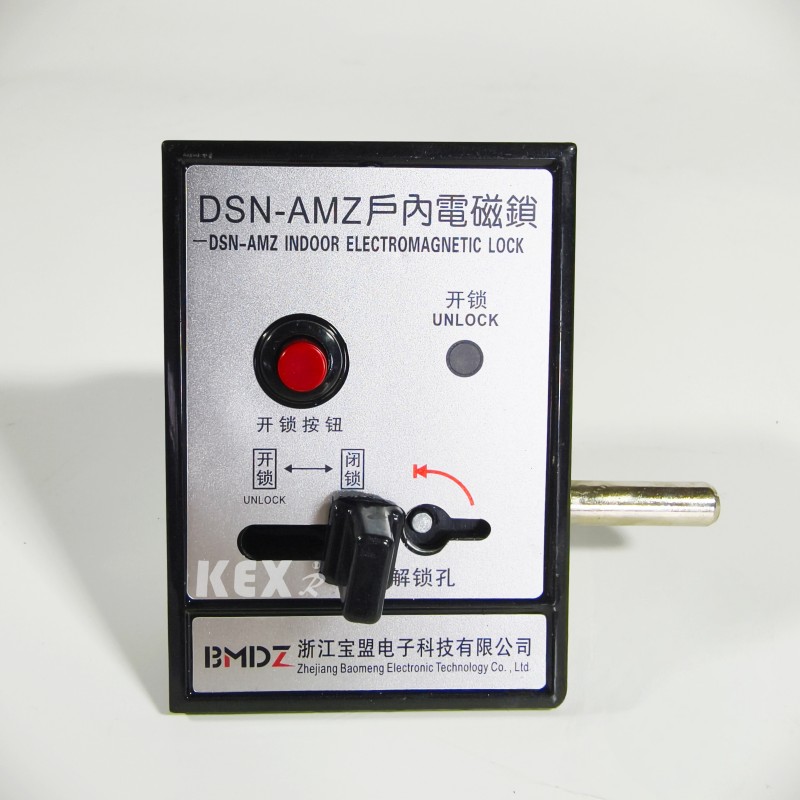

3. ইনডোর ইলেক্ট্রোম্যাগনেটিক লক

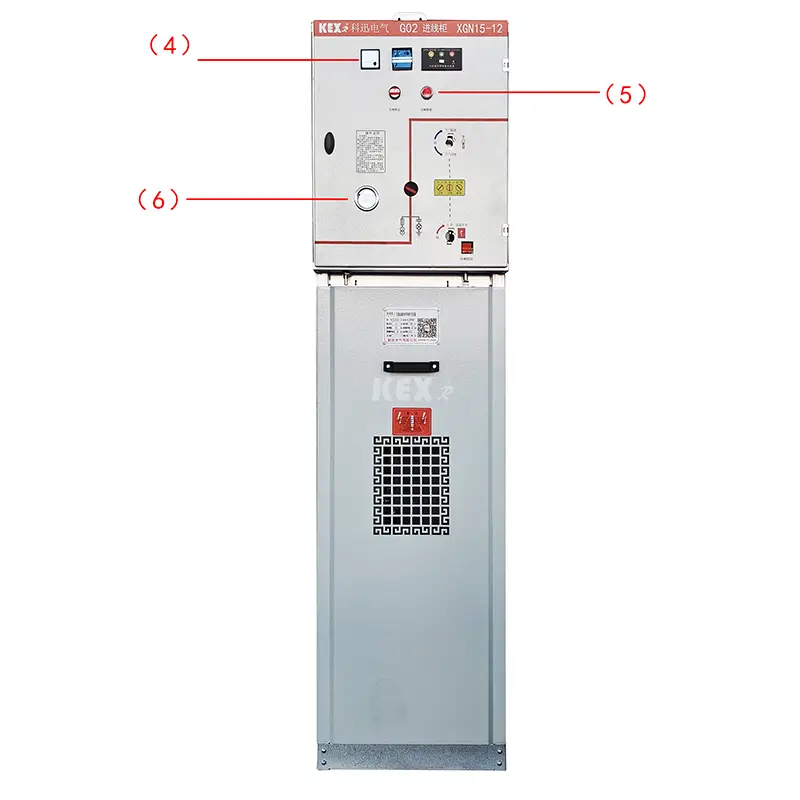

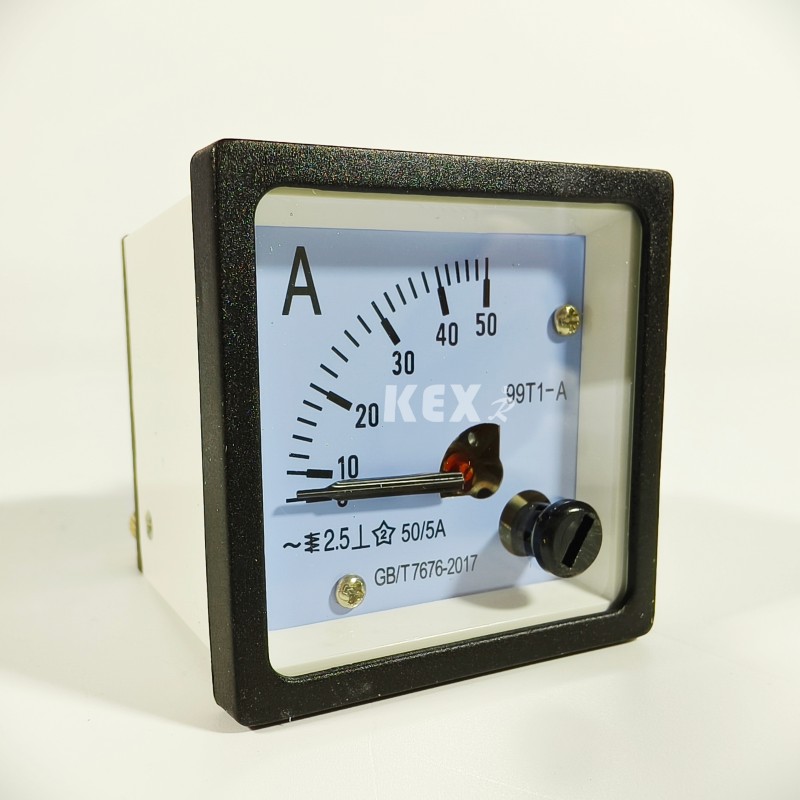

4. অ্যামিটার

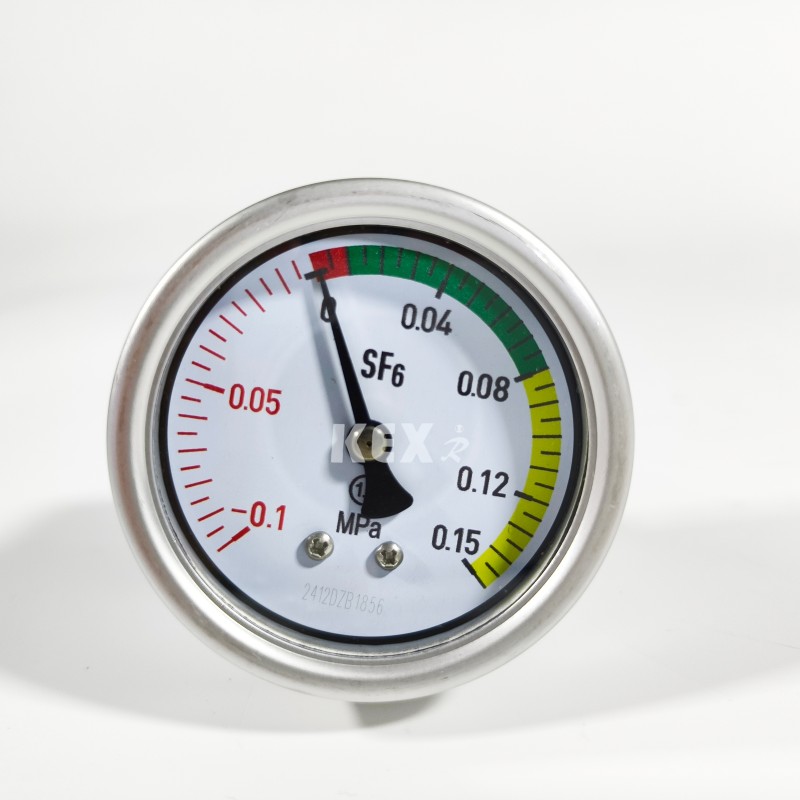

6.ব্যারোমিটার

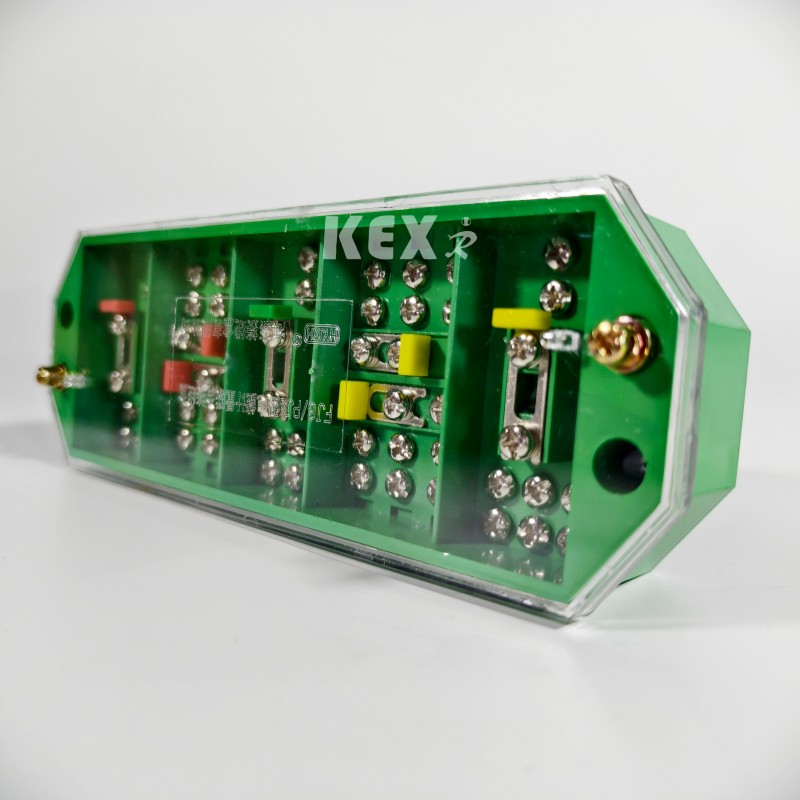

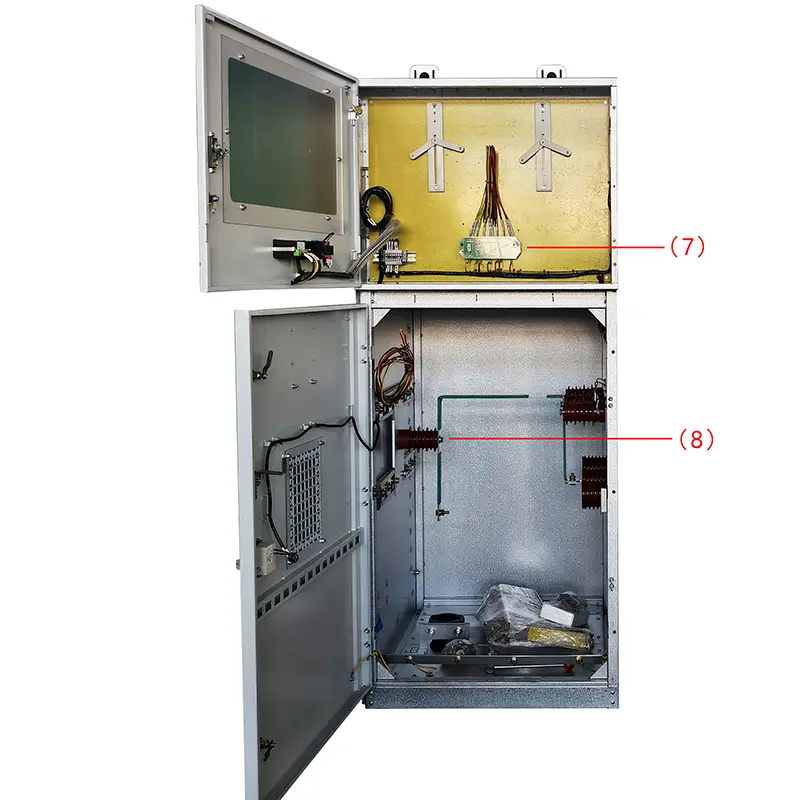

7. 3 ফেজ 3 তারের বৈদ্যুতিক সংযোগকারী

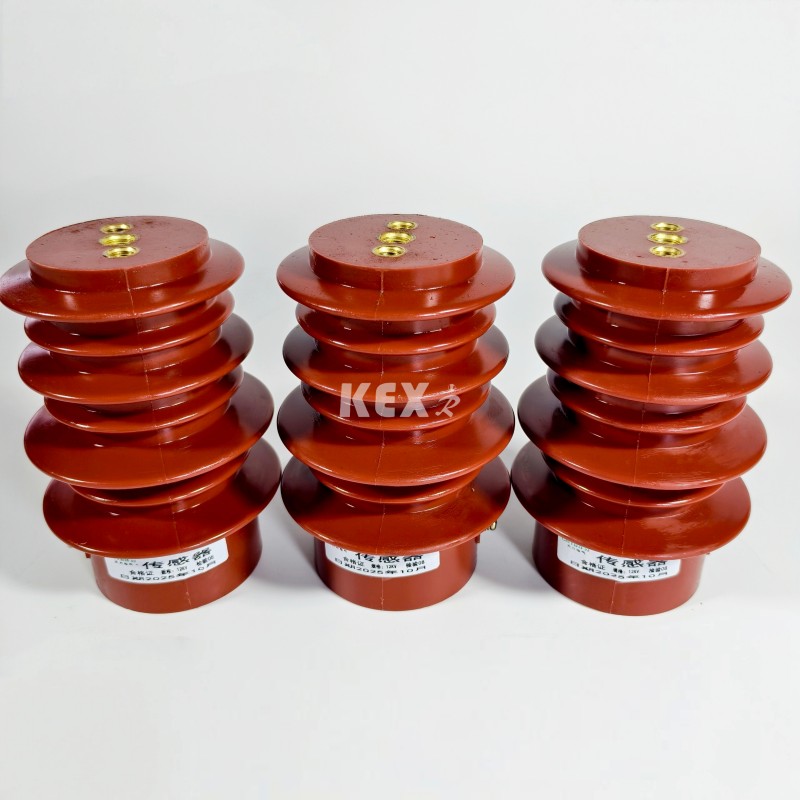

8. ট্রান্সমিটার

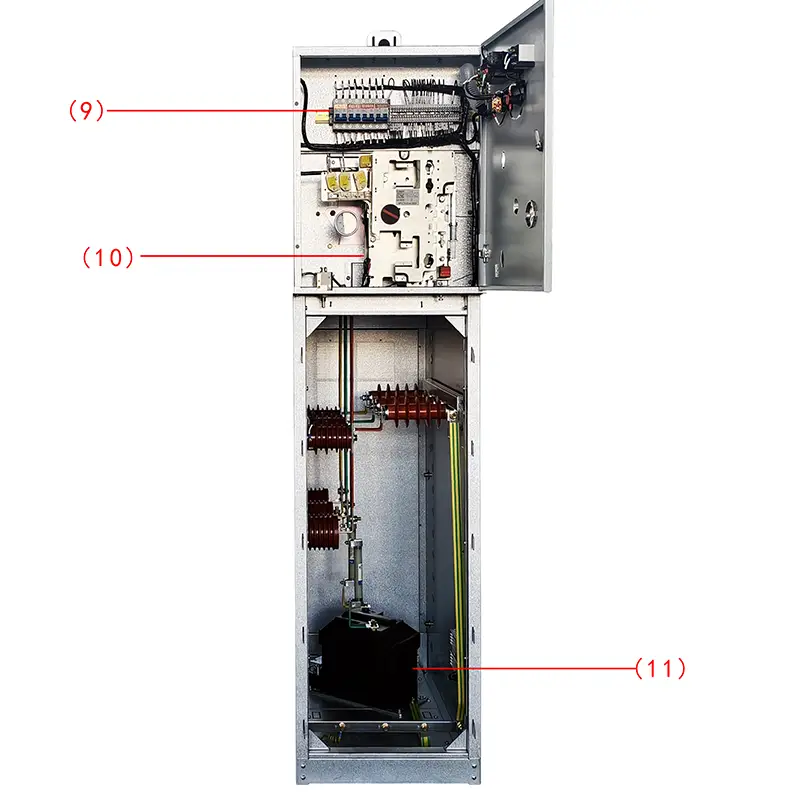

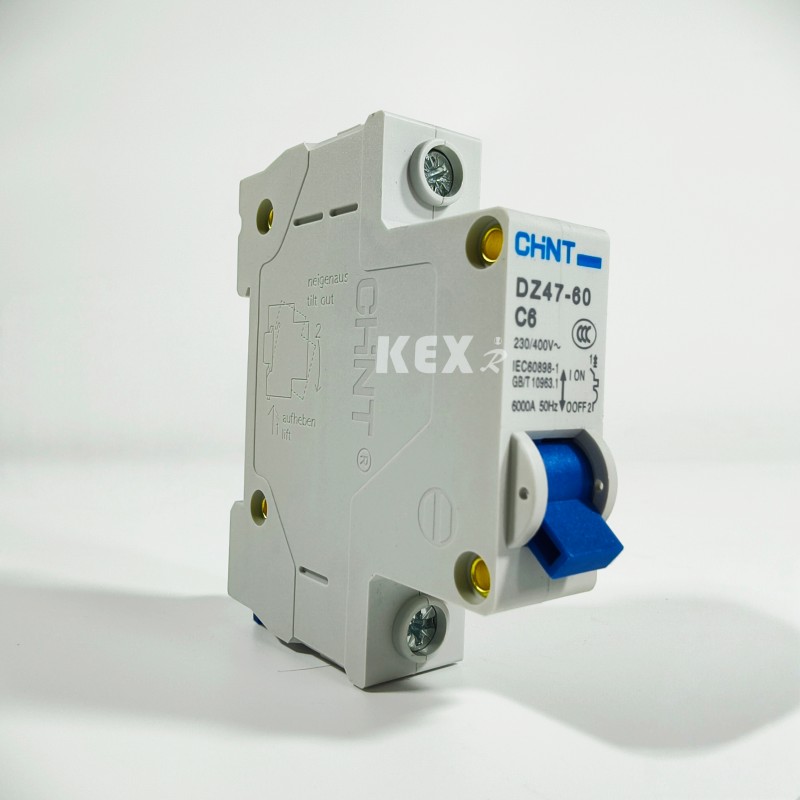

9. এমসিবি

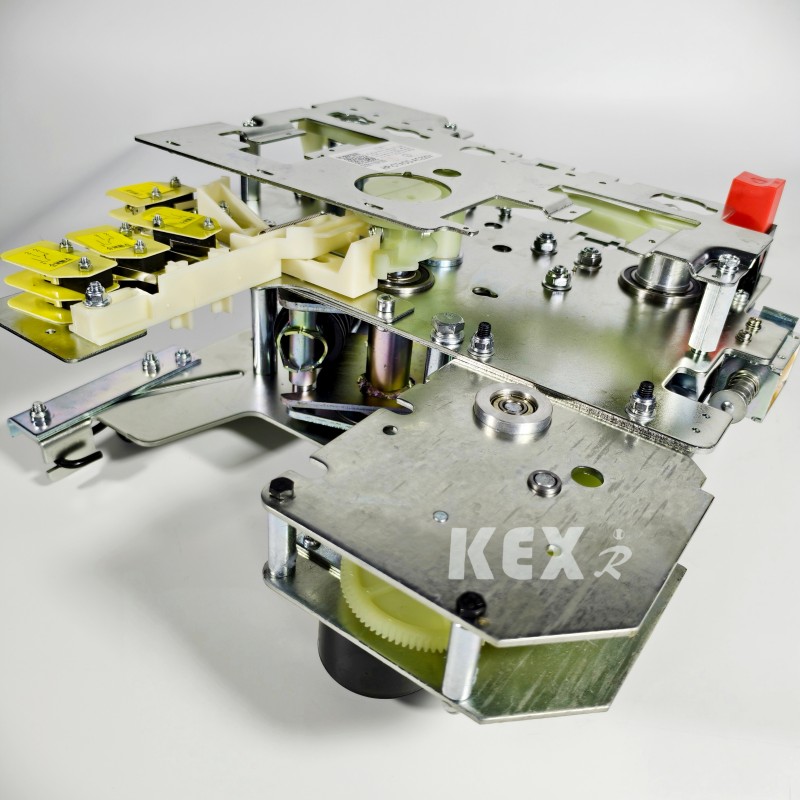

10. অপারেটিং মেকানিজম

11.ভিটি

● শর্ত ব্যবহার করা

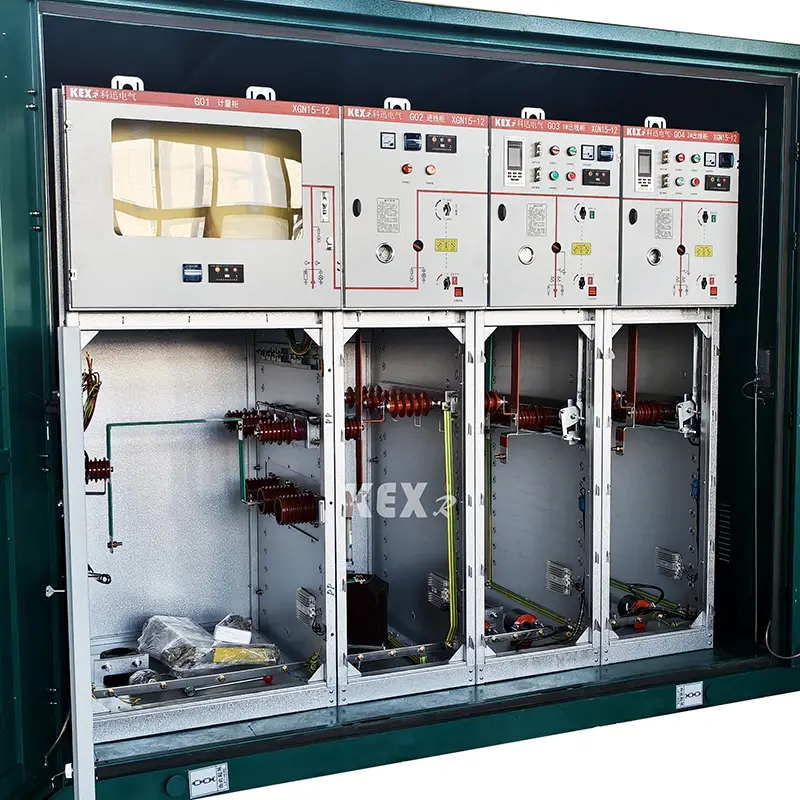

XGN15-12 টাইপ মডুলার SF6 রিং মেইন ইউনিট ক্যাবিনেট হল একটি নতুন প্রজন্মের কমপ্যাক্ট এবং প্রসারণযোগ্য ধাতব ঘেরা সুইচগিয়ার যার সাথে সালফার হেক্সাফ্লোরাইড সুইচ প্রধান সুইচ এবং পুরো ক্যাবিনেটের জন্য বায়ু নিরোধক। এটিতে সাধারণ কাঠামো, নমনীয় অপারেশন, নির্ভরযোগ্য ইন্টারলক এবং সুবিধাজনক ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং বিভিন্ন অ্যাপ্লিকেশন এবং বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তার জন্য সন্তোষজনক প্রযুক্তিগত সমাধান সরবরাহ করতে পারে। এটি সেন্সিং প্রযুক্তি এবং সর্বশেষ প্রতিরক্ষামূলক রিলে, প্লাস উন্নত প্রযুক্তিগত কর্মক্ষমতা এবং হালকা এবং নমনীয় সমাবেশ স্কিম গ্রহণ করে, যা বাজারের পরিবর্তিত চাহিদাগুলি সম্পূর্ণরূপে পূরণ করতে পারে।

XGN15-12 SF6 রিং মেইন ইউনিট ক্যাবিনেটের প্রধান সুইচগুলি যথাক্রমে FLN36 এবং FLN48 গ্রহণ করে, SF6 লোড সুইচ এবং ABB আসল SFG, এবং ABB অরিজিনাল VD4/S, HD4/S সার্কিট ব্রেকার এবং VS1 সার্কিট ব্রেকারগুলিও ব্যবহারকারীদের প্রয়োজন অনুসারে সজ্জিত করা যেতে পারে।

● কাজের পরিবেশ

◆ উচ্চতা≤1000 মি

◆পরিবেষ্টিত তাপমাত্রা -25~40℃

◆ গড় দৈনিক আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়; গড় মাসিক আপেক্ষিক আর্দ্রতা 90% অতিক্রম করে না;

◆ সিসমিক ক্ষমতা: 8 ডিগ্রী;

◆ কোন হিংসাত্মক কম্পন এবং প্রভাব নেই, এবং আগুন, রাসায়নিক ক্ষয় এবং বিস্ফোরণের ঝুঁকি সহ স্থান।

● স্ট্যাডার্ডস

XGN15-12 মডুলার SF6 রিং প্রধান ইউনিট ক্যাবিনেট নীচের মান পূরণ করে

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 ধরনের মডুলার SF6 রিং মেইন ইউনিট ক্যাবিনেটের প্রযুক্তিগত পরামিতি টেবিল

● XGN15-12 ধরনের মডুলার SF6 রিং মেইন ইউনিট ক্যাবিনেটের গঠন

◆ বাসবার রুম: লোড সুইচ

সুইচ রুমে একটি তিন-স্টেশন লোড সুইচ ইনস্টল করা আছে। লোড সুইচের শেলটি ইপোক্সি রজন দিয়ে তৈরি এবং সালফার হেক্সাফ্লোরাইড (SF6) দিয়ে ভরা হয়। গ্যাসটি একটি অন্তরক মাধ্যম, এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী S6F সুইচ রুমে ইনস্টল করা যেতে পারে। অ্যালার্ম যোগাযোগ সহ গ্যাস ঘনত্ব মিটার বা গ্যাস ঘনত্ব মিটার।

◆কেবল রুম: অপারেটিং মেকানিজম, ইন্টারলকিং মেকানিজম এবং কম ভোল্টেজ কন্ট্রোল রুম।

লোড সুইচ ক্যাবিনেটে পর্যাপ্ত তারের ঘর রয়েছে, যা প্রধানত কেবল সংযোগের জন্য ব্যবহৃত হয়, যাতে সিঙ্গেল-কোর বা তিন-কোর কেবলগুলিকে সাধারণ অরক্ষিত তারের হেড দ্বারা সংযুক্ত করা যেতে পারে এবং একই সময়ে, লাইটনিং অ্যারেস্টার, কারেন্ট ট্রান্সফরমার, লোয়ার গ্রাউন্ডিং সুইচ এবং অন্যান্য উপাদানগুলি যথেষ্ট জায়গায় ইনস্টল করা যেতে পারে। স্ট্যান্ডার্ড ডিজাইন অনুসারে, আলমারির দরজায় পর্যবেক্ষণ জানালা এবং নিরাপত্তা ইন্টারলক ডিভাইস রয়েছে এবং কেবল রুমের নীচের প্লেটটি উপযুক্ত আকারের সমর্থন ফ্রেম সহ সিলিং কভার এবং তারের ক্ল্যাম্প দিয়ে সজ্জিত। তারের ইনস্টলেশনের সুবিধার্থে কেবল ঘরের নীচের প্লেট এবং সামনের দরজার ফ্রেমটি সরানো যেতে পারে।

◆ নীডিং মেকানিজম, ইন্টারলকিং মেকানিজম এবং কম চাপ নিয়ন্ত্রণ কক্ষ

ইন্টারলক সহ লো-ভোল্টেজ চেম্বার একই সময়ে নিয়ন্ত্রণ প্যানেলের ভূমিকা পালন করে। লো-ভোল্টেজ চেম্বারটি অবস্থান নির্দেশক, যান্ত্রিক ইন্টারলক এবং ডিভাইস সহ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, এবং অক্জিলিয়ারী কন্টাক্ট, ট্রিপিং কয়েল, ইমার্জেন্সি ট্রিপিং মেকানিজম, ক্যাপাসিটিভ লাইভ ডিসপ্লে, কী লক এবং বৈদ্যুতিক অপারেটিং ডিভাইস দিয়ে সজ্জিত করা যেতে পারে। একই সময়ে, লো-ভোল্টেজ চেম্বারের স্থানটি নিয়ন্ত্রণ সার্কিট, পরিমাপ যন্ত্র এবং প্রতিরক্ষামূলক রিলে দিয়ে সজ্জিত করা যেতে পারে। 750 মিমি চওড়া ক্যাবিনেটে দুটি অভিন্ন কম-ভোল্টেজ চেম্বার রয়েছে, যা আরও আনুষাঙ্গিক দিয়ে সজ্জিত করা যেতে পারে। পুরো XGN15 সুইচ ক্যাবিনেটকে দুটি ভাগে ভাগ করা যেতে পারে, ক্যাবিনেটের উপরের অংশে বাস রুম, লোড সুইচ, অপারেটিং মেকানিজম এবং লো-ভোল্টেজ রুম রয়েছে, যা নীচের ক্যাবল রুম থেকে আলাদা। অতএব, উপরের ইউনিটে ইনস্টল করা সরঞ্জামগুলি নিরাপদে এবং সুবিধাজনকভাবে ওভারহোল এবং সংস্কার করা যেতে পারে এবং পুরো উপরের ইউনিটটি প্রতিস্থাপন করা যেতে পারে।

◆ বাসবার রুম

বাসবার কক্ষটি কেবিনেটের উপরের অংশে সাজানো হয়েছে। বাস কামরায়, প্রধান বাসগুলি একসাথে সংযুক্ত থাকে এবং সুইচগিয়ারের পুরো সারি দিয়ে চলে।

● XGN15-12 ধরনের মডুলার SF6 রিং মেইন ইউনিট ক্যাবিনেটের মৌলিক উপাদান

▶FLN36 টাইপ SF6 লোড সুইচটি বিদেশী প্রযুক্তি প্রবর্তন করে এবং দেশীয় পাওয়ার সিস্টেমের প্রয়োজনীয়তা অনুসারে কোম্পানির জন্য তৈরি এবং উত্পাদিত হয়, এটির তিনটি কাজের অবস্থা রয়েছে: ক্লোজিং, খোলা এবং গ্রাউন্ডিং

▶লোড সুইচের গতিশীল এবং স্থির পরিচিতিগুলি ডাই-কাস্টিং ইপোক্সি রজন শেলে রিইনফোর্সড স্ট্রাকচারের সাথে স্থাপন করা হয়, SF6 গ্যাস চাপ নির্বাপক মাধ্যম হিসাবে ব্যবহৃত হয় এবং বাতাসের চাপ 14 বার। প্রতিটি লোড সুইচ সিল করা এবং রক্ষণাবেক্ষণ-মুক্ত, এবং ব্যারোমিটার আলাদাভাবে নির্বাচন করা যেতে পারে। লোড সুইচের ইনস্টলেশন পদ্ধতি হল কেবল রুম এবং বাস রুমের মধ্যে একটি ইস্পাত পার্টিশন স্থাপন করা এবং অপারেশন এবং রক্ষণাবেক্ষণের জন্য সবচেয়ে কঠোর নিরাপত্তা প্রয়োজনীয়তাগুলি পূরণ করতে এটি অনুভূমিকভাবে ইনস্টল করা। যদি ভিতরে আর্কিং ঘটে, লোড সুইচ শেলের পিছনে একটি কাঠামোগত দুর্বল বিন্দু আছে, যা ধুয়ে যাবে, এবং তারপর ক্যাবিনেটের আর্ক ডিসচার্জ ভালভটি কেবিনেটের বাইরে অতিরিক্ত চাপের বায়ুপ্রবাহকে গাইড করার জন্য ধুয়ে ফেলা হবে।

▶SF6 লোড সুইচের দুটি অপারেটিং প্রক্রিয়া রয়েছে: একক স্প্রিং অপারেটিং মেকানিজম (কে-টাইপ) এবং ডাবল স্প্রিং অপারেটিং মেকানিজম (A-টাইপ), ইলেকট্রিক মেকানিজম রিমোট ইলেকট্রিক কন্ট্রোল উপলব্ধি করতে উপরের দুই ধরনের অপারেটিং মেকানিজমের সাথে যোগ করা যেতে পারে।

● চয়ন করার জন্য স্কিম

□ উদাহরণ স্কিম 1

◆ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য

▶630A বাস

▶ লোড সুইচ: FLN36-12D/T630-20

▶ তিন-স্টেশন লোড সুইচ (ক্লোজিং, আইসোলেটিং, গ্রাউন্ডিং) বা দুই-স্টেশন সুইচ (ক্লোজিং, আইসোলেটিং)

▶ ভিজ্যুয়াল উইন্ডোগুলি সুইচের অপারেটিং শেষে ইনস্টল করা হয়।

▶ প্রধান সুইচ এবং গ্রাউন্ডিং সুইচ দুটি পৃথক অপারেশন গর্ত দ্বারা পরিচালিত হয় এবং একে অপরকে স্ব-লক করা হয়।

▶ লোড সুইচ এবং গ্রাউন্ডিং সুইচের অবস্থানের ইঙ্গিত

▶ ক্যাপাসিটিভ ভোল্টেজ সূচক সহ বডি সুইচ করুন

▶SF6 ঘনত্ব রিলে সহ গ্যাসের চাপ পরিমাপক

▶ গ্রাউন্ডিং সুইচ তারের ঘরের সামনের প্যানেলের সাথে ইন্টারলকিং

◆ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶ সংরক্ষিত বাস এক্সটেনশন

▶লোড সুইচিং অপারেশন মোটর: AC220V/110V DC220V/110V/48V

▶ শর্ট সার্কিট এবং গ্রাউন্ডিং ফল্ট ইন্ডিকেটর

▶ বিদ্যুত সুরক্ষা ডিভাইস (বন্টন প্রকার, পাওয়ার প্ল্যান্টের ধরন, মুক্তির প্রকার)

▶ সিটি এবং মিটার পরিমাপ

▶ অপারেটিং পাওয়ার সাপ্লাইয়ের জন্য ভোল্টেজ ট্রান্সফরমার পিটি

▶AC110V/220V লাইভ গ্রাউন্ডিং ক্লোজার অফ ইনলেট লাইন (গ্রাউন্ডিং সুইচ এবং লোয়ার ক্যাবল লাইভ হলে ক্লোজড গ্রাউন্ডিং ক্লোজারের নিম্ন গেট)

▶ সহায়ক যোগাযোগ: প্রধান সুইচ 4NO+4NC গ্রাউন্ডিং সুইচ 2NO+2NC

□ উদাহরণ স্কিম 2

◆ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য ·

▶630A প্রধান বাসবার

▶ লোড সুইচ: FLN36-12D/T100-50

▶ তিন-স্টেশন লোড সুইচ (ক্লোজিং, আইসোলেটিং এবং গ্রাউন্ডিং)

▶ থ্রি-স্টেশন লোড সুইচ, ফিউজ হেড এবং ফিউজ এন্ড গ্রাউন্ডিং সুইচ

▶যান্ত্রিক সংযোগের জন্য

▶ ফিউজ ট্রিপ ইঙ্গিত এবং দূরবর্তী সংকেত সংক্রমণ

▶ একটি ভিজ্যুয়াল উইন্ডো সুইচ অপারেটিং শেষে ইনস্টল করা হয়।

▶ প্রধান সুইচ এবং গ্রাউন্ডিং সুইচ দুটি পৃথক অপারেশন গর্ত দ্বারা পরিচালিত হয় এবং একে অপরকে স্ব-লক করা হয়।

▶ লোড সুইচ এবং গ্রাউন্ডিং সুইচের অবস্থানের ইঙ্গিত

▶ ক্যাপাসিটিভ ভোল্টেজ সূচক সহ বডি সুইচ করুন

▶SF6 ঘনত্ব রিলে সহ গ্যাসের চাপ পরিমাপক

▶ গ্রাউন্ডিং সুইচ তারের ঘরের সামনের প্যানেলের সাথে ইন্টারলকিং

◆ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶ সংরক্ষিত বাস এক্সটেনশন

▶লোড সুইচিং অপারেশন মোটর: AC220V/110V DC220V/110V/48V

▶ শর্ট এবং গ্রাউন্ডেড ফল্ট ইন্ডিকেটর

▶ সিটি এবং মিটার পরিমাপ

▶লস ভোল্টেজ ট্রিপ AC220V

▶ ওভারকারেন্ট সংযোগ বিচ্ছিন্নকারী: GL25/5

▶ সহায়ক পরিচিতি: প্রধান সুইচ 4NO+4NC গ্রাউন্ডিং সুইচ 2NO+NC

▶ ট্রিপ কয়েল: AC220V/110V DC220V/110V/48V

▶ ফিউজ ফিউজ (ফল্ট সিগন্যাল): 1 না

▶ সংকেত সহ প্রেসার গেজ: 1 না

□ উদাহরণ স্কিম 3

প্রাথমিক প্রোগ্রাম নম্বর D07

◆ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য

▶ দুটি LZZBJ9 বর্তমান ট্রান্সফরমার

▶ দুটি JDZ ভোল্টেজ ট্রান্সফরমার

▶ পিটি ফিউজ রক্ষা করুন

▶ তারের ঘরের সামনের প্যানেলের ইন্টারলকিং

◆ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶ সুইচ সহ ভোল্টমিটার

▶ একটি সুইচ সহ একটি অ্যামিটার

▶3 CT ,3 PT

▶ ক্যাপাসিটিভ ভোল্টেজ ইন্ডিকেটর লাইভ সুইচগিয়ার ক্যাবিনেটকে নির্দেশ করে

▶ওয়াট ঘন্টা মিটার

▶ নেতিবাচক নিয়ন্ত্রণ
