সমস্ত বদ্ধ অন্তরক গ্যাস মন্ত্রিসভা

Use ব্যবহারের শর্তাদি

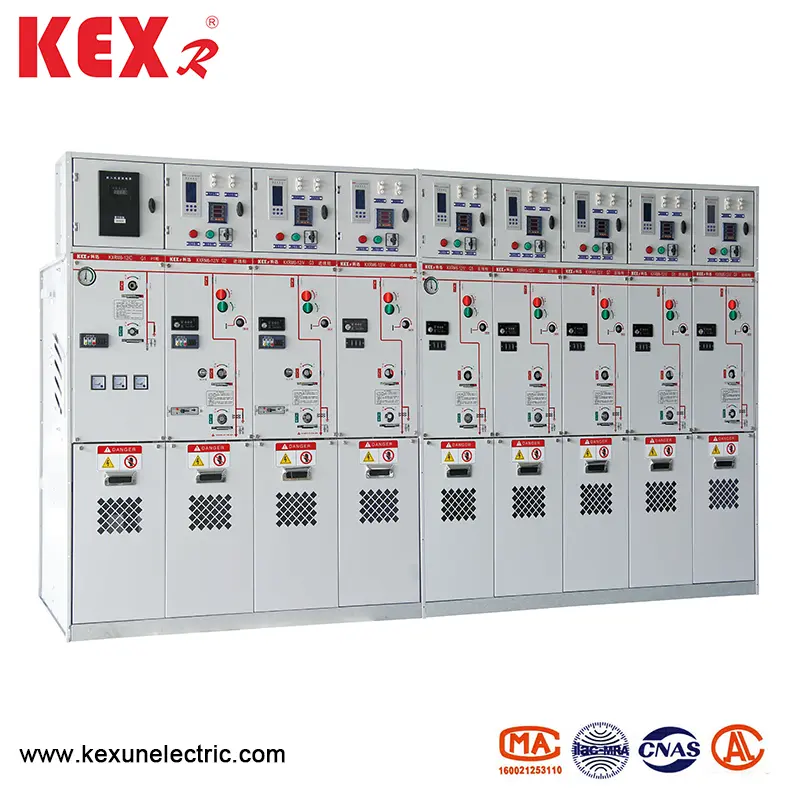

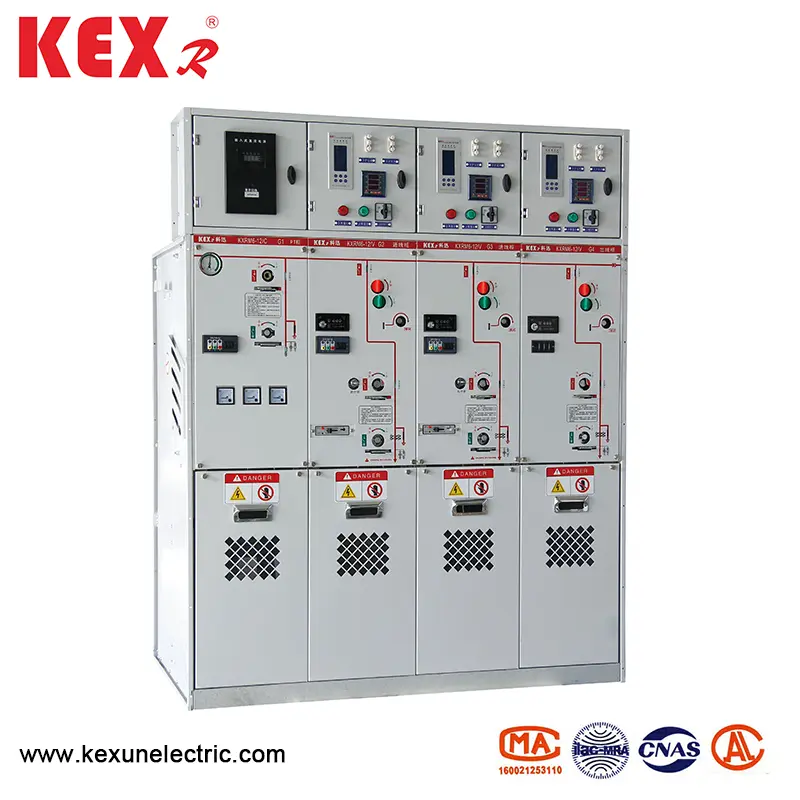

কেএক্সএমআর 6-12 প্রকার সমস্ত সমস্ত বদ্ধ অন্তরক গ্যাস মন্ত্রিসভা বিভিন্ন পরিবেশের জন্য উপযুক্ত যেমন উচ্চ এবং নিম্ন তাপমাত্রার (+40 ℃ ~ -40 ℃), আর্দ্রতা, ধূলিকণা, লবণ দূষণ, খনি এবং উচ্চ উচ্চতা (1000 মি), 24 ঘন্টার মধ্যে পানিতে স্বল্পমেয়াদী নিমজ্জন ব্যবহারকে প্রভাবিত করে না।

দ্রষ্টব্য: যদি উচ্চতা বেশি হয় তবে দয়া করে নির্দিষ্ট উচ্চতাটি নির্দেশ করুন।

● পণ্য বৈশিষ্ট্য

▶ কেএক্সআরএম 6-12 সমস্ত বদ্ধ অন্তরক গ্যাস মন্ত্রিসভা এসএফ 6 গ্যাসকে অর্ক নিভে যাওয়া এবং অন্তরক মাধ্যম হিসাবে ব্যবহার করে।

▶ মন্ত্রিসভা পুরোপুরি সিল এবং অন্তরক হয়; বাসবার, সুইচ এবং লাইভ অংশগুলি সম্পূর্ণ স্টেইনলেস স্টিলের শেলটিতে আবদ্ধ।

▶ গহ্বরটি 1.4 বার এসএফ 6 গ্যাস দিয়ে পূর্ণ, এবং সুরক্ষা স্তরটি আইপি 67 এ পৌঁছেছে: পুরো স্যুইচ ডিভাইসটি বাহ্যিক পরিবেশগত অবস্থার দ্বারা সম্পূর্ণরূপে প্রভাবিত হয় না, যা স্বল্প-মেয়াদী জল নিমজ্জনের মতো চরম ক্ষেত্রে এমনকি স্যুইচটির স্বাভাবিক অপারেশন নিশ্চিত করতে পারে এবং পণ্যটি জীবনের জন্য রক্ষণাবেক্ষণ-মুক্ত।

▶ মন্ত্রিপরিষদে একটি নিখুঁত "পাঁচ-প্রতিরোধ" ইন্টারলকিং ডিভাইস রয়েছে, যা মানুষের অপব্যবহারের কারণে সৃষ্ট কর্মী এবং সরঞ্জামগুলির সম্ভাব্য অপারেশন ব্যর্থতা সম্পূর্ণরূপে সরিয়ে দেয়।

▶ সমস্ত ক্যাবিনেটের নির্ভরযোগ্য নিরাপদ চাপ ত্রাণ চ্যানেল রয়েছে, যা চরম ক্ষেত্রে এমনকি অপারেটরদের ব্যক্তিগত সুরক্ষা নিশ্চিত করতে পারে।

▶ মন্ত্রিসভা দুটি প্রকারে বিভক্ত: স্থির ইউনিট সংমিশ্রণ এবং প্রসারণযোগ্য ইউনিট সংমিশ্রণ।

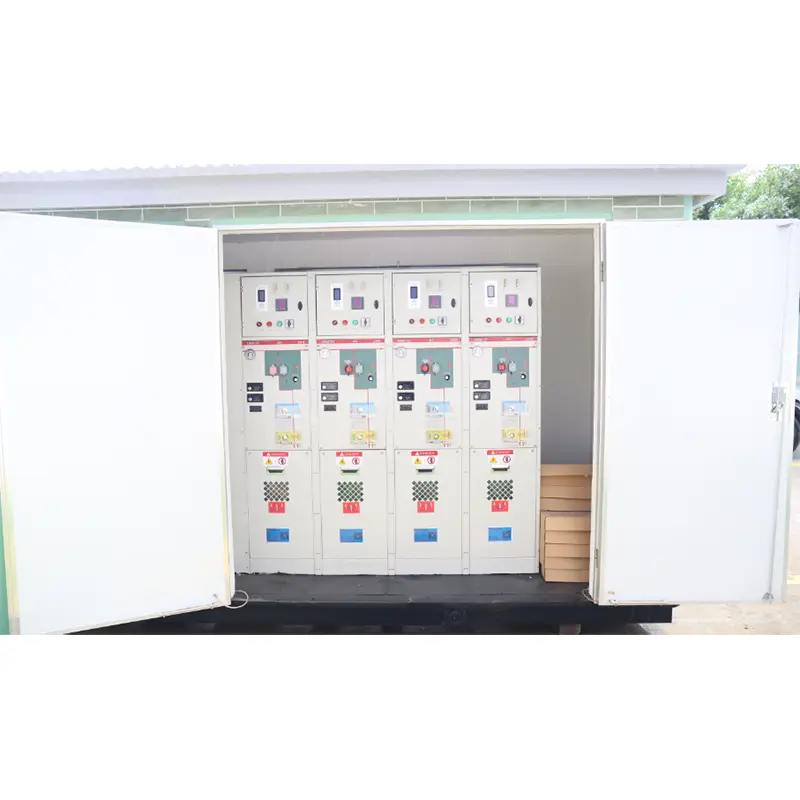

K কেএক্সআরএম 6-12 এর আকার সমস্ত বদ্ধ অন্তরক গ্যাস মন্ত্রিসভা ইনস্টল করা সুবিধাজনক এবং এটি সংকীর্ণ স্থান এবং পরিবেশগত অবস্থার দুর্বল জায়গাগুলির জন্য উপযুক্ত হতে পারে।

▶ মন্ত্রিসভা ব্যবহারকারীদের বিভিন্ন প্রয়োজন অনুসারে বৈদ্যুতিক, রিমোট কন্ট্রোল এবং মনিটরিং ডিভাইস দিয়ে সজ্জিত করা যেতে পারে।

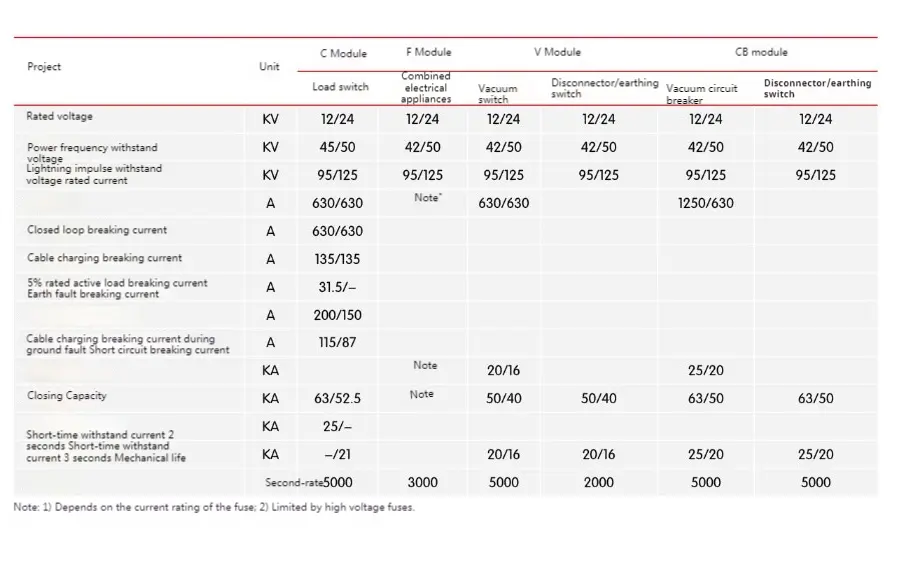

● প্রযুক্তিগত প্যারামিটার

● ট্রান্সফর্মার এবং লাইন সুরক্ষা

কেএক্সআরএম 6-12 সমস্ত বদ্ধ অন্তরক গ্যাস ক্যাবিনেটের ইউনিট কম্বাইন টাইপ দুটি ট্রান্সফর্মার সুরক্ষা মোড সরবরাহ করে, যথা, লোড সুইচ ফিউজ সংমিশ্রণ যন্ত্রপাতি এবং রিলে সুরক্ষা সহ সার্কিট ব্রেকার।

1. ট্রান্সফর্মার সুরক্ষা হ'ল বর্তমান-সীমাবদ্ধ উচ্চ-ভোল্টেজ ফিউজ এবং লোড স্যুইচের সংমিশ্রণ। ইউনিটের সামনের অংশে অবস্থিত একটি পৃথক লক ঘেরের পিছনে ফিউজ রুমটি ইনস্টল করা হবে। লোড সুইচ একটি স্প্রিং এনার্জি স্টোরেজ প্রক্রিয়া ব্যবহার করে, যা ফিউজ স্ট্রাইকার দ্বারা ট্রিগার করা যেতে পারে।

২. ফিউজ প্রতিস্থাপনের সুবিধার্থে, অপারেটিং হ্যান্ডেলটি ফিউজ চেম্বারের শেষ কভারটি সরাতে ব্যবহার করা যেতে পারে। ফিউজের ট্রিপিং প্রক্রিয়াটি প্রাক-অবস্থানযুক্ত, যা পুরো সিস্টেমের জলরোধী কর্মক্ষমতা নিশ্চিত করে।

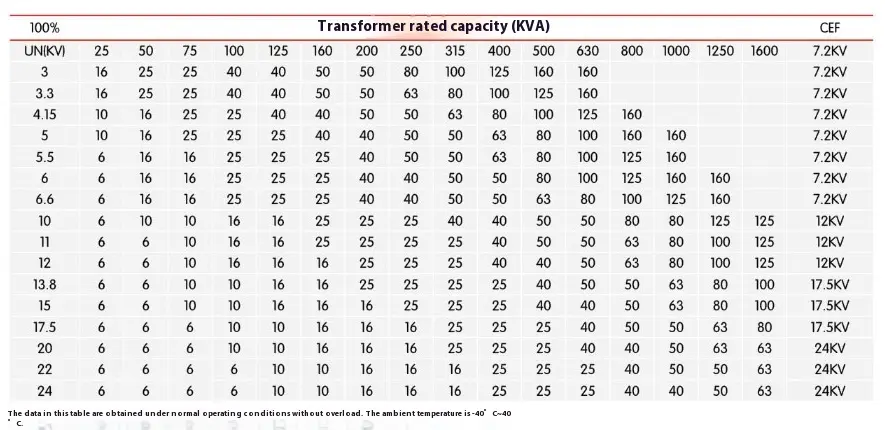

● ফিউজ এবং ট্রান্সফর্মার তুলনা টেবিল

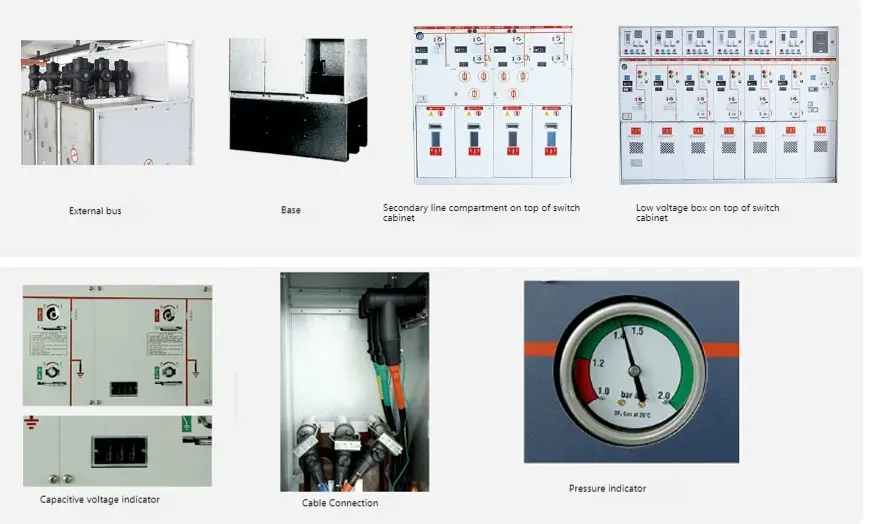

● al চ্ছিক আনুষাঙ্গিক

◆ সহায়ক যোগাযোগ

সমস্ত লোড সুইচ এবং সার্কিট ব্রেকারগুলি 2NO+2NC দিয়ে সুইচ অবস্থান নির্দেশ করে সজ্জিত করা যেতে পারে। ট্রান্সফর্মার সুইচ এবং সার্কিট ব্রেকারে একটি সমান্তরাল ট্রিপ কয়েল (এসি বা ডিসি) ইনস্টল করা যেতে পারে এবং সামনের প্যানেলের পিছনে লো-ভোল্টেজ নিয়ন্ত্রণ উপাদানটি অবস্থিত।

◆ ভোল্টেজ ইঙ্গিত

ক্যাপাসিটিভ ভোল্টেজ সূচকটি দেখায় যে বুশিং চার্জ করা হয়েছে কি না এবং এর সকেটটি পারমাণবিক পর্যায়ে ব্যবহার করা যেতে পারে।

◆ শর্ট সার্কিট এবং গ্রাউন্ড ফল্ট সূচক

ত্রুটি অবস্থানের সুবিধার্থে, কেবল সুইচ মডিউলটি সাধারণ ত্রুটি সনাক্তকরণের জন্য শর্ট সার্কিট এবং গ্রাউন্ডিং ফল্ট সূচক দিয়ে সজ্জিত করা যেতে পারে।

◆ বৈদ্যুতিক অপারেশন

এটি কেবল স্যুইচ ইউনিট এবং ট্রান্সফর্মার ইউনিটের ম্যানুয়াল অপারেশন মেকানিজমের জন্য একটি স্ট্যান্ডার্ড স্কিম। আপনি একটি বৈদ্যুতিক অপারেটিং প্রক্রিয়া ইনস্টল করতে চয়ন করতে পারেন। কেবল সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার এবং গ্রাউন্ডিং সুইচগুলি সমস্ত সামনের প্যানেলের পিছনে অবস্থিত প্রক্রিয়া দ্বারা পরিচালিত হয়। সমস্ত সুইচ এবং সার্কিট ব্রেকারগুলি অপারেটিং হ্যান্ডেল (স্ট্যান্ডার্ড কনফিগারেশন) দ্বারা পরিচালিত হতে পারে, বা মোটর অপারেটিং মেকানিজম (আনুষাঙ্গিক) দিয়ে সজ্জিত হতে পারে। তবে গ্রাউন্ডিং সুইচটি কেবল ম্যানুয়ালি পরিচালিত হতে পারে এবং ফল্ট কারেন্টটি বন্ধ করার ক্ষমতা সহ একটি প্রক্রিয়া কনফিগার করা হয়েছে।

◆ ক্যাবলিং

DIN47636 অনুসারে স্ট্যান্ডার্ড বুশিংস ইনস্টল করা আছে। সমস্ত বুশিংয়ের মাটি থেকে একই উচ্চতা থাকে এবং কেবল কক্ষের কভার প্লেট দ্বারা সুরক্ষিত থাকে। কিছু কভার প্লেটগুলি গ্রাউন্ডিং স্যুইচ দিয়ে ইন্টারলক করা যায় এবং বিশেষ ডাবল কেবল রুমের কভার প্লেটগুলি ডাবল কেবলের আগত লাইনের জন্যও ব্যবহার করা যেতে পারে।

◆ চাপ সূচক

সাধারণত একটি চাপ সূচক দিয়ে সজ্জিত, যা একটি চাপ গেজ দ্বারা গঠিত হয়। এছাড়াও, চাপ হ্রাস নির্দেশ করতে বৈদ্যুতিক পরিচিতি সরবরাহ করা যেতে পারে।

◆ কী লক

সার্কিট ব্রেকার, লোড সুইচ এবং গ্রাউন্ডিং সুইচগুলির জন্য কী লকগুলি ইনস্টল করা যেতে পারে। এটি লক ইন্টারলকিং সেমি শেল্টার দিয়ে সজ্জিত হতে পারে, যা সার্কিট ব্রেকার, লোড সুইচ এবং গ্রাউন্ডিং সুইচগুলির জন্য উপযুক্ত।

◆ কোচার

সমস্ত রিং নেটওয়ার্ক ইউনিটগুলি আর্ক গ্রেপ্তারকারীদের সাথে সজ্জিত হতে পারে। যখন ভিতরে আর্সিং ঘটে তখন আর্ক গ্রেপ্তারকারীরা ডি, ডিই এবং ভি মডিউল সহ আগত বুশিংয়ে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে এবং সমস্ত কেবল মডিউলগুলি একটি আর্ক গ্রেপ্তার দিয়ে সজ্জিত করা যেতে পারে। তাদের অবশ্যই ইউনিটের সাথে অর্ডার করতে হবে এবং এটি পরিবর্তন করতে পারে না। এআরসি নিভে যাওয়া কর্মের ক্রিয়াটি এই পদ্ধতি দ্বারা নির্দেশিত হতে পারে এবং এসএফ 6 মন্ত্রিসভায় বৈদ্যুতিক পরিচিতিগুলি সামনের প্যানেলের পিছনে টার্মিনালের সাথে সংযুক্ত থাকে।

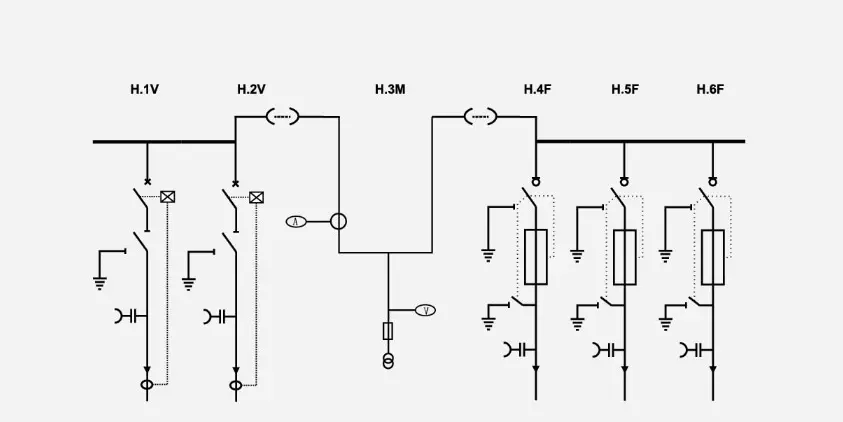

● প্রোগ্রামের বিবরণ

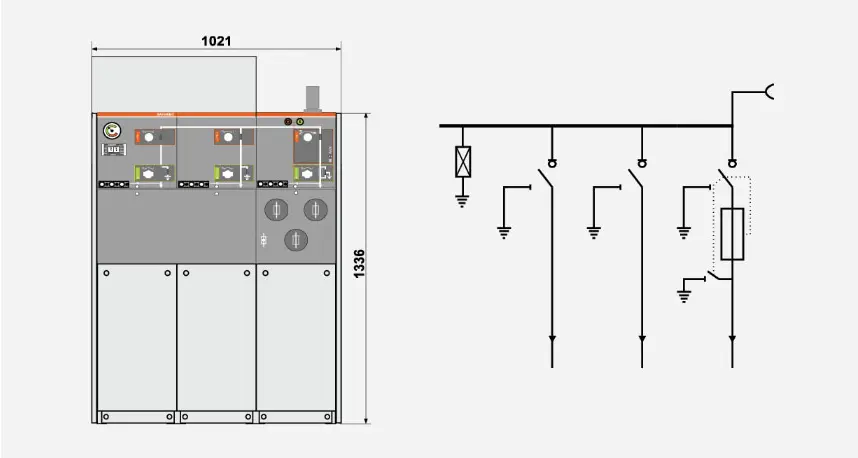

◆ স্কিম 1 এসএ+সিসিএফ+

বাসে বিদ্যুতের আরস্টার ইনস্টল করুন এবং এটি সম্প্রসারণের জন্য ছেড়ে দিন।

দ্রষ্টব্য: স্যুইচ ইউনিটগুলির সংখ্যা 3 এর চেয়ে কম হবে না।

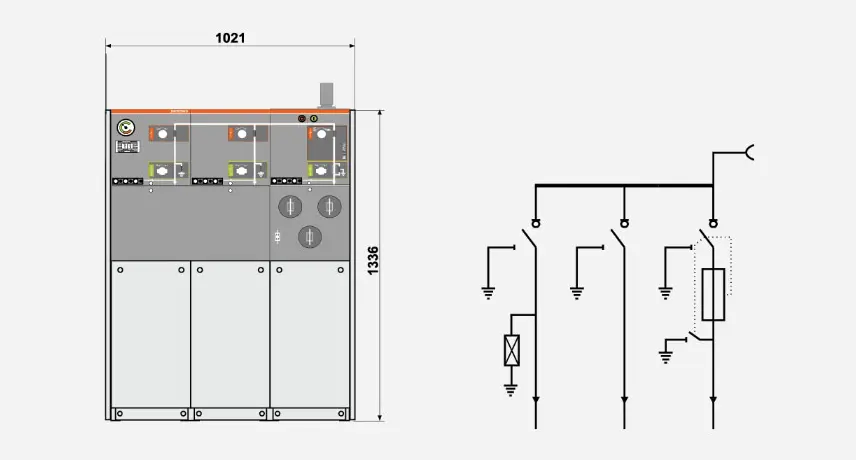

◆ স্কিম 2 সিসিএফ+

আগত লাইনে বজ্রপাত আরস্টার ইনস্টল করুন এবং রিজার্ভ সম্প্রসারণ।

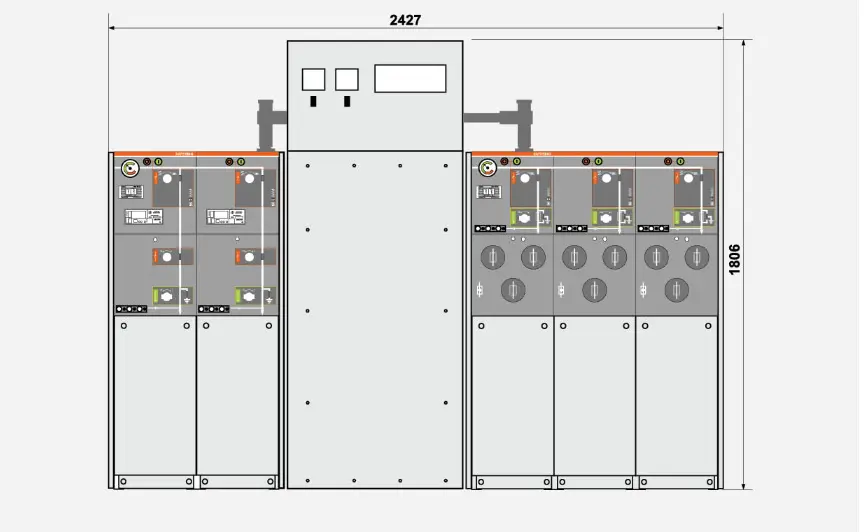

◆ স্কিম 3 ডাব্লু+এম+এফএফএফ

উচ্চ চাপের পাশের গণনা
