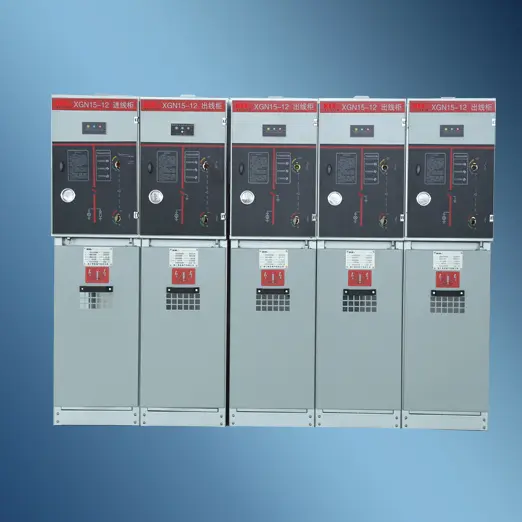

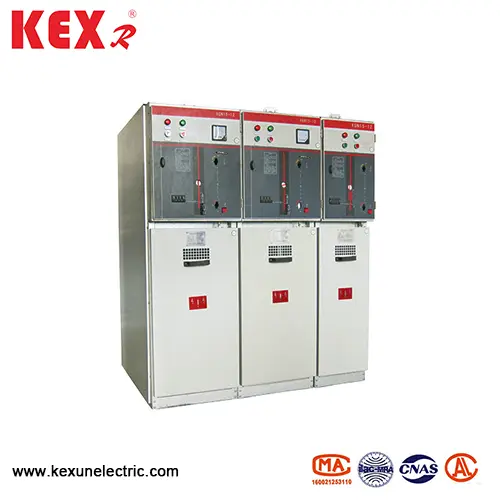

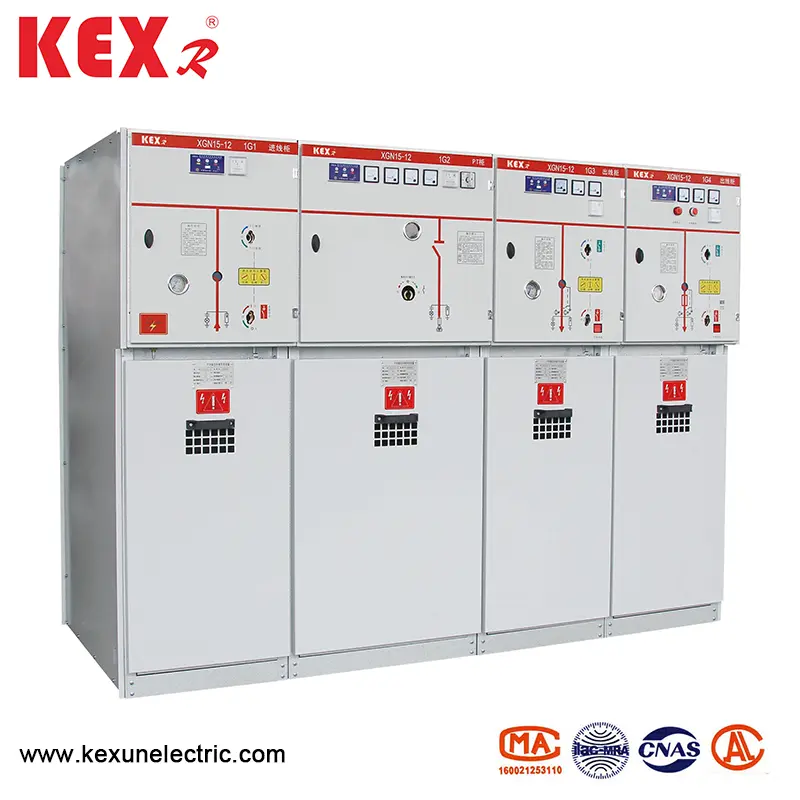

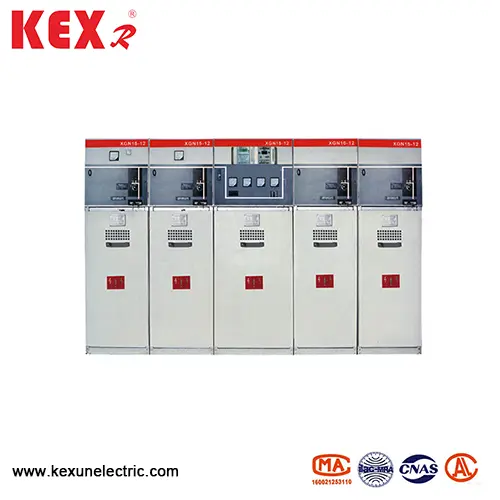

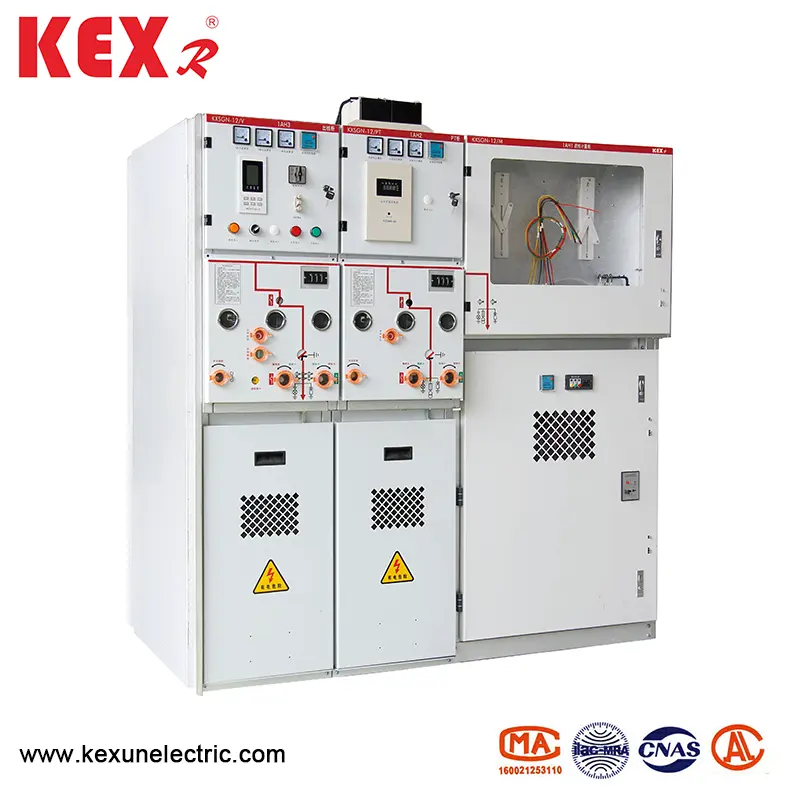

হেক্সাফ্লোরাইড রিং মেইন ইউনিট

● প্রধান আবেদন

এক্সজিএন 15-12 টাইপ হেক্সাফ্লোরাইড রিং প্রধান ইউনিট এসি 50Hz এবং 12 কেভি পাওয়ার সিস্টেমের জন্য উপযুক্ত ইউনিট, শিল্প ও সিভিল কেবল রিং নেটওয়ার্ক এবং পাওয়ার সাপ্লাই টার্মিনাল প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত নগর আবাসিক অঞ্চল, ছোট মাধ্যমিক সাবস্টেশন, স্যুইচিং স্টেশন, শিল্প ও খনির এন্টারপ্রাইজস, শপিংমলস, সাবওয়েলস, সাবওয়েস, সাবওয়েস, সাবওয়েস, সাবওয়েলস, সাবওয়েলস, সাবওয়েলস এবং স্টাডিয়ামের জন্য উপযুক্ত।

Use ব্যবহারের শর্তাদি

▶ উচ্চতা: ≤ 1000 মি। (যদি বিশেষ প্রয়োজনীয়তা থাকে তবে দয়া করে অর্ডার দেওয়ার সময় সেগুলি নির্দেশ করুন)

▶ পরিবেশের তাপমাত্রা: -25 ~ 40 ℃ ℃

Daily গড় দৈনিক আপেক্ষিক আর্দ্রতা ： ≤95%

▶ গড় মাসিক আপেক্ষিক আর্দ্রতা ： ≤90%;

▶ শক প্রতিরোধের ডিগ্রি ： 8 ডিগ্রি

▶ সহিংস কম্পন, প্রভাব, আগুন, রাসায়নিক জারা এবং বিস্ফোরণ থেকে মুক্ত স্থান।

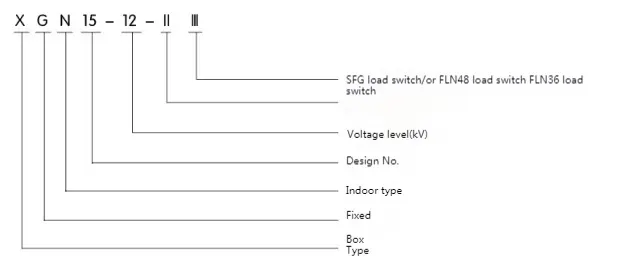

● মডেল এবং অর্থ

● মানদণ্ড পূরণ

এক্সজিএন 15-12 টাইপ হেক্সাফ্লোরাইড রিং প্রধান ইউনিট নিম্নলিখিত মানদণ্ডগুলি পূরণ করুন:

আইইসি 298 · আইইসি 265 · আইইসিএল 29 · আইইসি 694 · আইইসি 420 · আইইসি 56 · আইইসি 529 · আইইসি 932 · Gb3804 · gb3906 · gb11022

● প্রযুক্তিগত পরামিতি এবং মাত্রা

Load লোড স্যুইচ ক্যাবিনেটের কাঠামো এবং বেসিক উপাদানগুলি

◆ এক্সজিএন 15-12 প্রকার হেক্সাফ্লোরাইড রিং প্রধান ইউনিট কাঠামো: বাস রুম+লোড সুইচ কেবল ঘর+অপারেটিং মেকানিজম+ইন্টারলকিং প্রক্রিয়া এবং লো-ভোল্টেজ কন্ট্রোল রুম

◆ লোড সুইচ

স্যুইচ রুমে একটি তিন-স্টেশন লোড সুইচ ইনস্টল করা আছে। লোড স্যুইচের শেলটি ইপোক্সি রজন দিয়ে তৈরি এবং সালফার হেক্সাফ্লোরাইড (এসএফ) দিয়ে ভরাট। ) গ্যাস একটি অন্তরক মাধ্যম, এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী স্যুইচ রুমে এসএফ ইনস্টল করা যেতে পারে। অ্যালার্ম যোগাযোগের সাথে গ্যাসের ঘনত্ব মিটার বা গ্যাস ঘনত্ব মিটার।

◆ কেবল ঘর

লোড স্যুইচ ক্যাবিনেটে পর্যাপ্ত তারের ঘর রয়েছে, যা মূলত কেবল সংযোগের জন্য ব্যবহৃত হয়, যাতে একক-কোর বা তিন-কোর কেবলগুলি সাধারণ আনসিল্ডড ক্যাবল হেডগুলির সাথে সংযুক্ত হতে পারে এবং একই সময়ে, বিদ্যুতের অ্যারেস্টার, কারেন্ট ট্রান্সফর্মার, নিম্ন গ্রাউন্ডিং সুইচ এবং অন্যান্য উপাদানগুলি পর্যাপ্ত জায়গায় ইনস্টল করা যায়। স্ট্যান্ডার্ড ডিজাইন অনুসারে, আলমারি দরজার পর্যবেক্ষণ উইন্ডো এবং সুরক্ষা ইন্টারলক ডিভাইস রয়েছে এবং তারের ঘরের নীচের প্লেটটি সিলিং কভার এবং তারের বাতা দিয়ে উপযুক্ত আকারের সমর্থন ফ্রেম সহ সজ্জিত। কেবলের ইনস্টলেশন সুবিধার্থে কেবল ঘরের নীচের প্লেট এবং সামনের দরজার ফ্রেমটি সরানো যেতে পারে।

◆ গিঁটিং মেকানিজম, ইন্টারলকিং মেকানিজম এবং লো-প্রেসার কন্ট্রোল রুম

ইন্টারলক সহ লো-ভোল্টেজ রুম একই সাথে কন্ট্রোল প্যানেলের ভূমিকা পালন করে। লো-ভোল্টেজ চেম্বারটি অবস্থান সূচক, যান্ত্রিক ইন্টারলক এবং ডিভাইস সহ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত এবং এটি সহায়ক পরিচিতি, ট্রিপিং কয়েল, জরুরী ট্রিপিং মেকানিজম, ক্যাপাসিটিভ লাইভ ডিসপ্লে, কী লক এবং বৈদ্যুতিন অপারেটিং ডিভাইস সহ সজ্জিত হতে পারে। একই সময়ে, লো-ভোল্টেজ চেম্বারের স্থানটি নিয়ন্ত্রণ সার্কিট, পরিমাপের যন্ত্র এবং প্রতিরক্ষামূলক রিলেও সজ্জিত হতে পারে। 750 মিমি প্রশস্ত মন্ত্রিসভায় দুটি অভিন্ন লো-ভোল্টেজ চেম্বার রয়েছে, যা আরও আনুষাঙ্গিক দিয়ে সজ্জিত হতে পারে। পুরো এক্সজিএন 15 স্যুইচ ক্যাবিনেটটি দুটি ভাগে বিভক্ত করা যেতে পারে, মন্ত্রিসভার উপরের অংশে বাস রুম, লোড সুইচ, অপারেটিং প্রক্রিয়া এবং নিম্ন-ভোল্টেজ রুম অন্তর্ভুক্ত রয়েছে, যা নীচের তারের ঘর থেকে পৃথক করা হয়েছে। অতএব, উপরের ইউনিটে ইনস্টল করা সরঞ্জামগুলি নিরাপদে এবং স্বাচ্ছন্দ্যে ওভারহুল করা এবং সংস্কার করা যেতে পারে এবং পুরো উপরের ইউনিটটি প্রতিস্থাপন করা যেতে পারে।

◆ বাস রুম

বাস ঘরটি মন্ত্রিপরিষদের উপরের অংশে সাজানো হয়েছে। বাস রুমে, মূল বাসগুলি একসাথে সংযুক্ত থাকে এবং সুইচ ক্যাবিনেটের পুরো সারি দিয়ে চলে

◆ বেসিক উপাদানগুলি ofxgn15-12 টাইপ হেক্সাফ্লোরাইড রিং মেইন ইউনিট

▶ এফএলএন 36 সুইচটি বিদেশী প্রযুক্তি প্রবর্তন করে এবং গার্হস্থ্য শক্তি সিস্টেমের প্রয়োজনীয়তা অনুসারে সংস্থা দ্বারা বিকাশ ও উত্পাদিত হয়।

Load লোড স্যুইচটির তিনটি রাজ্য রয়েছে: সমাপ্তি, খোলার এবং গ্রাউন্ডিং। লোড স্যুইচটির গতিশীল এবং স্ট্যাটিক পরিচিতিগুলি শক্তিশালী কাঠামো এবং এসএফ সহ ডাই-কাস্টিং ইপোক্সি রজন শেলটিতে স্থাপন করা হয়। গ্যাস হ'ল আর্ক নিভে যাওয়া মাধ্যম, এবং বায়ুচাপ 14 বার। প্রতিটি লোড সুইচ সিল এবং রক্ষণাবেক্ষণ-মুক্ত থাকে এবং ব্যারোমিটারটি আলাদাভাবে নির্বাচন করা যায়। রিং নেটওয়ার্ক ক্যাবিনেটে লোড স্যুইচের সাধারণ ইনস্টলেশন পদ্ধতিটি হ'ল তারের ঘর এবং বাস ঘরের মধ্যে একটি ইস্পাত বিভাজন স্থাপন এবং এটি অনুভূমিকভাবে ইনস্টল করা। এই ইনস্টলেশন পদ্ধতিটি অপারেশন এবং রক্ষণাবেক্ষণের জন্য সবচেয়ে কঠোর সুরক্ষা প্রয়োজনীয়তাগুলি পূরণ করতে কেবল ঘর থেকে বাস রুমকে পৃথক করে। যদি আর্কটি ভিতরে ঘটে থাকে তবে লোড সুইচ শেলের পিছনে একটি কাঠামোগত দুর্বল পয়েন্ট রয়েছে, যা ধুয়ে ফেলা হবে এবং তারপরে মন্ত্রিসভায় আর্ক স্রাব ভালভটি ধুয়ে ফেলা হবে এবং ওভার প্রেসার এয়ার প্রবাহকে মন্ত্রিসভার বাইরে গাইড করা হবে।

Load লোড স্যুইচটিতে দুটি অপারেটিং মেকানিজম রয়েছে ： একক স্প্রিং অপারেটিং মেকানিজম (কে-টাইপ) এবং ডাবল স্প্রিং অপারেটিং মেকানিজম (এ-টাইপ), বৈদ্যুতিক প্রক্রিয়াটি দূরবর্তী বৈদ্যুতিক নিয়ন্ত্রণ উপলব্ধি করতে উপরের দুটি ধরণের অপারেটিং পদ্ধতিতে যুক্ত করা যেতে পারে।
