উচ্চ ভোল্টেজ রিং নেটওয়ার্ক মন্ত্রিসভা

কেক্সুন হ'ল নির্মাতা চীনের উচ্চ ভোল্টেজ রিং নেটওয়ার্ক মন্ত্রিসভায় বিশেষজ্ঞ।

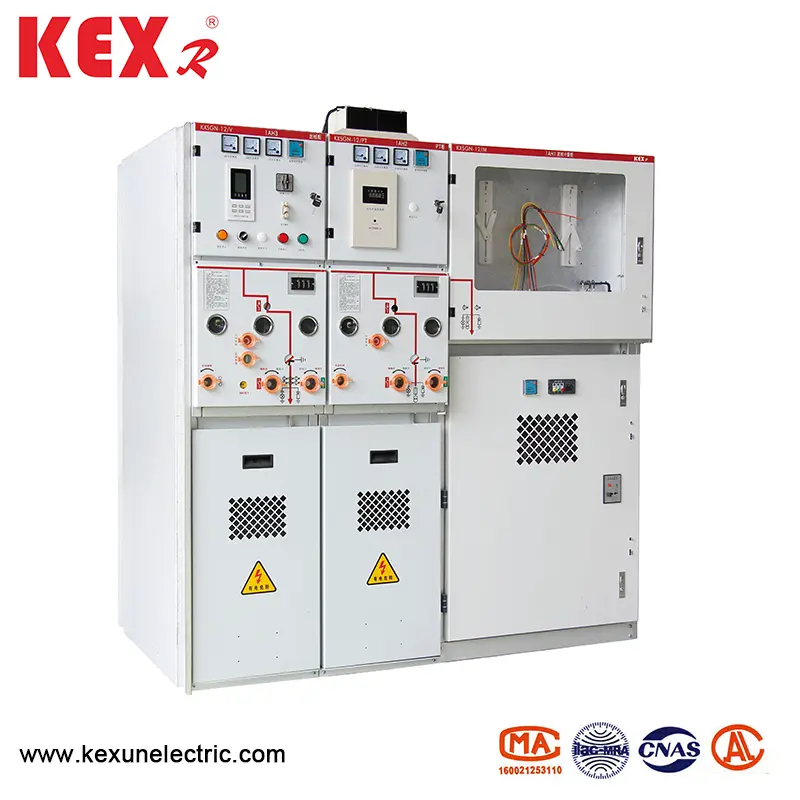

এর সর্বাধিক বিক্রিত পণ্যগুলি কেএক্সএসজিএন -12-এসআইএস 3 হ'ল একটি শক্ত নিরোধক সম্পূর্ণরূপে সংযুক্ত সুইচগিয়ার। এটি মডুলার, সম্পূর্ণ সিলড, সম্পূর্ণরূপে অন্তরক এবং সম্পূর্ণ ধাতব বন্ধ কাঠামো গ্রহণ করে Forse পৃষ্ঠটি পরিবাহী বা আধা-কন্ডাকটিভ শিল্ডিং স্তর দিয়ে লেপযুক্ত, যা সরাসরি এবং নির্ভরযোগ্যভাবে ভিত্তি করে থাকতে পারে।
মডেল: কেএক্সএসজিএন -12-এসআইএস 3
ব্র্যান্ড: কেএক্সআর

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

● ডিজাইন বৈশিষ্ট্য

The ভ্যাকুয়াম ইন্টারপ্রেটার সার্কিট ব্রেকার এবং লোড স্যুইচ মডিউলটি ইপোক্সি রজন দ্বারা আবদ্ধ করা হয়। ম্যানুয়াল এবং বৈদ্যুতিক তিন-স্টেশন সংযোগকারী সহ মডুলার ইন্টিগ্রেটেড প্রধান সার্কিট।

▶ ভ্যাকুয়াম ইন্টারপ্রেটার সার্কিট ব্রেকার মডিউলটিতে শর্ট সার্কিট কারেন্টটি খোলার এবং বন্ধ করার ক্ষমতা রয়েছে।

Three তিন-স্টেশন সংযোগকারীটির সমাপনী গ্রাউন্ডিং অবস্থানে একটি দৃশ্যমান ফ্র্যাকচার রয়েছে এবং সংযোগকারী এবং গ্রাউন্ডিং স্যুইচটি শর্ট সার্কিট কারেন্টটি দ্রুত খুলতে এবং বন্ধ করতে পারে।

Three ইপোক্সি রজন ইনসুলেটেড এয়ার চেম্বার বক্সটি তিন-স্টেশন বিচ্ছিন্ন সুইচ দ্বারা সিল করা 0.04 এমপিএ দ্বারা শুকনো বাতাসকে চাপ দিতে পারে। ফুটো এবং বহির্মুখী রোধ করতে অনলাইনে অভ্যন্তরীণ চাপ নিরীক্ষণের জন্য এবং বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং স্যুইচটি সুরক্ষিত করতে এটি একটি চাপ গেজ দিয়ে সজ্জিত।

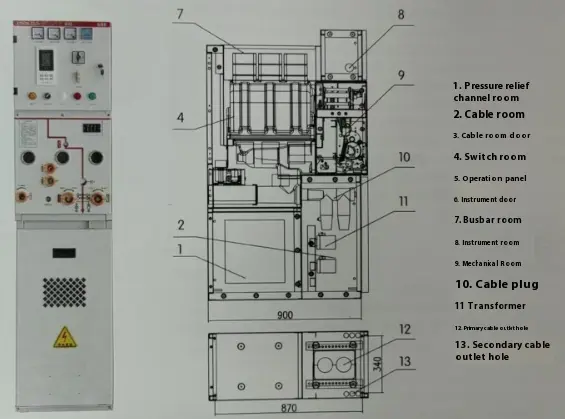

● কাঠামোগত মাত্রা

High Voltage Ring Network Cabinet

● উপরের বিচ্ছিন্ন মাত্রা অঙ্কন

পরিকল্পনা	মন্ত্রিপরিষদের প্রস্থ	মন্ত্রিসভা গভীরতা	মন্ত্রিপরিষদের উচ্চতা	ওভারহেড আউটলাইন
পিটি ইনকামিং লাইন	450	900	1600	গভীর 260
আগত এবং রূপরেখা	425	900	1600	গভীর 260
আন্তঃসংযোগ সুইচ	425	900	1600	গভীর 260
আন্তঃসংযোগ বিচ্ছিন্নতা	425	900	1600	গভীর 260
বাসবার উত্তোলন	425	900	1600	গভীর 260
প্রচলিত পরিমাপ	750	900	1600	গভীর 260
কমপ্যাক্ট পরিমাপ	425	900	1600	গভীর 260
বিদ্যুৎ সরবরাহ pt	450	900	1600	গভীর 260
নিয়ন্ত্রণ এবং সুরক্ষা বেস স্টেশন	425	900	1600	গভীর 260

● প্রযুক্তিগত প্যারামিটার টেবিল

◆ ব্রেকার প্রযুক্তিগত প্যারামিটার

আইটেম		ইউনিট	ডেটা
রেট ভোল্টেজ		কেভি	12
রেটযুক্ত ফ্রিকোয়েন্সি		এইচজেড	50
রেট ইনসুলেশন স্তর	1 এম ওয়ার্কিং ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে	কেভি	42
	বজ্রপাতের ভোল্টেজ সহ্য করা	কেভি	75
বর্তমান রেট		A	630	1250
রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট （1 এসসি）		দ্য	20 35	31.5
রেটযুক্ত শর্ট সার্কিট ক্লোজিং বর্তমান （শীর্ষ）		দ্য	50 63	80
রেটেড পিক সহ্য বর্তমান		দ্য	50 63	80
স্বল্পমেয়াদী রেটেড বর্তমান বর্তমান		দ্য	20 25	31.5
স্বল্প সময়ের বিরতি বর্তমান ব্রেকিং টাইমস রেট		সময়	30	30
স্থায়ী সময় স্বল্প সময়ের বিরতি রেট		S	4
অপারেটিং সিকোয়েন্স রেটেড	অটো reclosing		অফ -0.3 এস-অনফ-অনফ-অনফ
	অ-স্বয়ংক্রিয় reclosing		অফ -0.3 এস-অনফ-অনফ-অনফ
যান্ত্রিক জীবন		সময়	3000
একক ক্যাপাসিটার ব্যাংকের ব্রেকিং কারেন্ট রেটেড		A	630
বি থেকে বি ক্যাপাসিটার ব্যাঙ্কের ব্রেকিং কারেন্ট রেটেড		A	400

Load লোড স্যুইচ এর প্রযুক্তিগত পরামিতি (ইউনিট সি)

আইটেম	ইউনিট	ডেটা
বর্তমান রেট	A	630
রেট শর্ট সার্কিট অফ অন বর্তমান	দ্য	50
স্বল্পমেয়াদী রেটেড রেটেড বর্তমান	কা/এস	20/4
লোড সুইচ মেকানিকাল লাইফ	সময়	10000
লোড সুইচ বৈদ্যুতিক জীবন	সময়	10000

Load লোড স্যুইচ এর প্রযুক্তিগত পরামিতি (ইউনিট সি)

আইটেম	ইউনিট	ডেটা
বর্তমান রেট	A	125
রেট শর্ট সার্কিট ব্রেক কারেন্ট	দ্য	31.5
রেট শর্ট সার্কিট ক্লোজিং বর্তমান	দ্য	80
রেট হ্যান্ডওভার কারেন্ট	A	3150

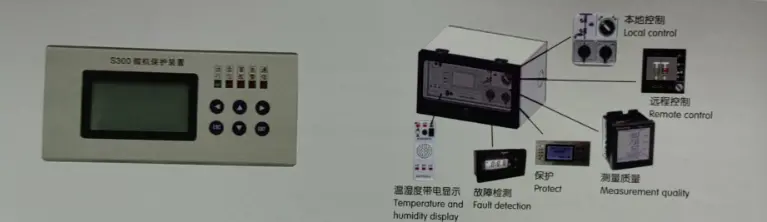

High উচ্চ ভোল্টেজ রিং নেটওয়ার্ক মন্ত্রিসভার গোয়েন্দা টার্মিনাল

High Voltage Ring Network Cabinet

কেএক্সএসজিএন -12-এসআইএস 3 সিরিজের উচ্চ ভোল্টেজ রিং নেটওয়ার্ক মন্ত্রিসভা বহুবিধ বুদ্ধিমান প্রটেক্টর টার্মিনালকে গ্রহণ করে, যা কেএক্সআর দ্বারা বিকাশিত মাল্টিফেকশনাল অপারেশন নিয়ন্ত্রণ এবং সুরক্ষা টার্মিনাল সরঞ্জামগুলির একটি নতুন প্রজন্ম, ইন্টেলিজেন্ট অপারেশন কন্ট্রোল, প্রাথমিক সার্কিট সিমুলেশন রিয়েলিটি, মাইক্রোকম্পিউটার রিলে সুরক্ষা, পরিমাপ এবং মানবিকতা নিয়ন্ত্রণ, উচ্চতর ভলিউট লাইভ প্রদর্শন, কেটর ভলিউট লাইভ। এর চেহারাটি দুর্দান্ত এবং সুন্দর, যা স্যুইচ ক্যাবিনেট প্যানেলকে সহজতর করে, শক্ত নিরোধক মন্ত্রিসভার সামগ্রিক ভলিউম হ্রাস করে, কার্যকরভাবে বাহ্যিক ইনস্টলেশন দক্ষতা উন্নত করে এবং সুইচগিয়ারের গুণমানকে উন্নত করে।
