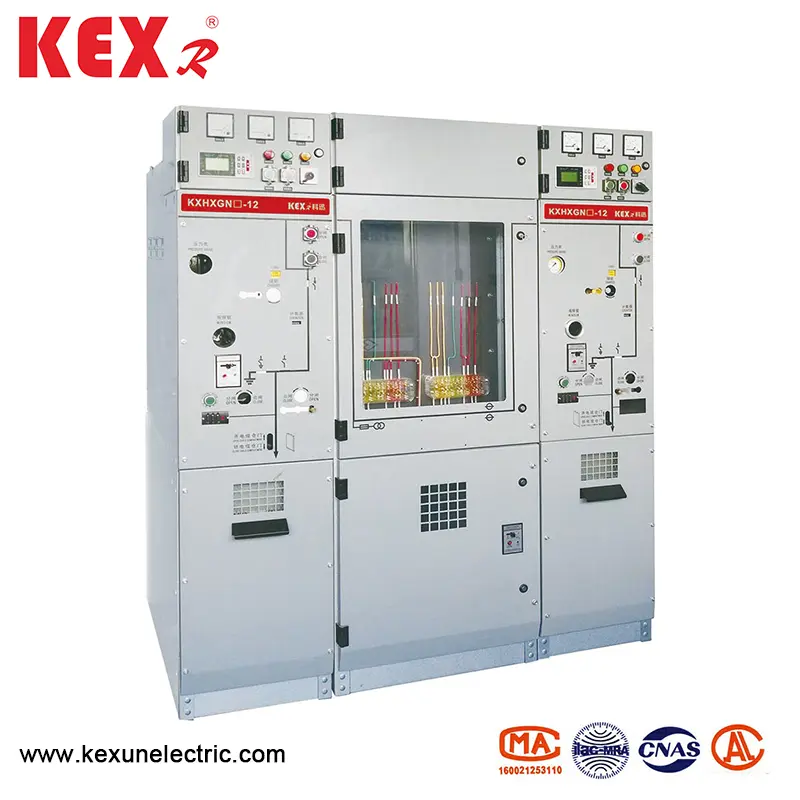

উচ্চ ভোল্টেজ রিং নেট মন্ত্রিসভা

আইটেম

ইউনিট

ডেটা

রেট ভোল্টেজ

কেভি

12

রেটযুক্ত ফ্রিকোয়েন্সি

এইচজেড

50

রেট ইনডোলেশন স্তর

1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

গ্রাউন্ড, বিকল্প

কেভি

42

বিচ্ছিন্নতা ফ্র্যাকচার

48

বজ্র প্রবণতা ভোল্টেজ সহ্য করা (শিখর)

গ্রাউন্ড, বিকল্প

কেভি

75

বিচ্ছিন্নতা ফ্র্যাকচার

85

1 মিনিট পাওয়ার ফ্রিকোয়েন্সি নিয়ন্ত্রণ লুপের ভোল্টেজ সহ্য করে (গ্রাউন্ডে)

কেভি

2

রেটেড কারেন্ট

A

630

স্বল্পমেয়াদী সহ্য বর্তমান (ভার্চুয়াল মান)

প্রধান সার্কিট/আর্থিং সুইচ

দ্য

24/4 এস

গ্রাউন্ডিং সংযোগ লুপ

দ্য

21.7/4 এস

রেটেড পিক সহ্য বর্তমান

প্রধান সার্কিট/আর্থিং সুইচ

দ্য

63

গ্রাউন্ডিং সংযোগ লুপ

দ্য

54.5

রেট শর্ট সার্কিট ব্রেকিং কারেন্ট এবং টাইমস

কা/সময়

25/30

রেট শর্ট সার্কিট ক্লোজিং কারেন্ট (পিক)

দ্য

63

রেটেড ক্যাবল চার্জিং ব্রেকিং কারেন্ট

A

25

সার্কিট ব্রেকারের রেটেড অপারেশন

0-0.3S-CO-180S-CO

যান্ত্রিক জীবন

সার্কিট ব্রেক /বিচ্ছিন্নতা স্যুইচ

সময়

10000/3000

আইপি ডিগ্রি

সিলড বক্স

আইপি 67

সুইচগিয়ার শেল

আইপি 4 এক্স

গ্যাস চাপ

রেটেড গ্যাস চার্জিং স্তর (20 ℃, গেজ চাপ)

এমপিএ

0.02

রেটেড গ্যাস ন্যূনতম ফাংশন স্তর (20 ℃, গেজ চাপ)

এমপিএ

0

সিলেবিলিটি

বার্ষিক ফুটো হার

%/বছর

≤0.05

আইটেম

ইউনিট

ডেটা

রেট ভোল্টেজ

কেভি

12

রেটযুক্ত ফ্রিকোয়েন্সি

এইচজেড

50

রেট ইনডোলেশন স্তর

1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

কেভি

বজ্র প্রবণতা ভোল্টেজ সহ্য করা (শিখর)

কেভি

1 মিনিট পাওয়ার ফ্রিকোয়েন্সি নিয়ন্ত্রণ লুপের ভোল্টেজ সহ্য করে (গ্রাউন্ডে)

কেভি

2

রেটেড কারেন্ট

A

630

স্বল্পমেয়াদী সহ্য বর্তমান (ভার্চুয়াল মান)

প্রধান সার্কিট/আর্থিং সুইচ

দ্য

24/4 এস

গ্রাউন্ডিং সংযোগ লুপ

দ্য

21.7/4 এস

রেটেড পিক সহ্য বর্তমান

প্রধান সার্কিট/আর্থিং সুইচ

দ্য

63

গ্রাউন্ডিং সংযোগ লুপ

দ্য

54.5

রেট শর্ট সার্কিট ক্লোজিং কারেন্ট (পিক)

লোড সুইচ/গ্রাউন্ড সুইচ

দ্য

63

সক্রিয় লোড বিঘ্নিত বর্তমান রেট

A

630

রেট ক্লোজ-লুপ বাধাগ্রস্ত কারেন্ট

A

630

5%রেটেড অ্যাক্টিভ লোড বিঘ্নিত বর্তমান

A

31.5

রেটেড ক্যাবল চার্জিং ব্রেকিং কারেন্ট

A

10

সক্রিয় লোড ব্রেকিং টাইমস রেটেড

সময়

100

গ্রাউন্ড ফল্ট কারেন্ট ব্রেকিং

একটি/সময়

31.5/10

সার্কিট এবং তারের চার্জিং গ্রাউন্ড ফল্ট কারেন্টের অধীনে বর্তমান বাধা।

একটি/সময়

17.4/10

যান্ত্রিক জীবন

সার্কিট ব্রেক /বিচ্ছিন্নতা স্যুইচ

সময়

10000/3000

আইপি ডিগ্রি

সিলড বক্স

আইপি 67

সুইচগিয়ার শেল

আইপি 4 এক্স

গ্যাস চাপ

রেটেড গ্যাস চার্জিং স্তর (20 ℃, গেজ চাপ)

এমপিএ

0.02

রেটেড গ্যাস ন্যূনতম ফাংশন স্তর (20 ℃, গেজ চাপ)

এমপিএ

0

সিলেবিলিটি

বার্ষিক ফুটো হার

%/বছর

≤0.05
