মডুলার রিং মেইন ইউনিট

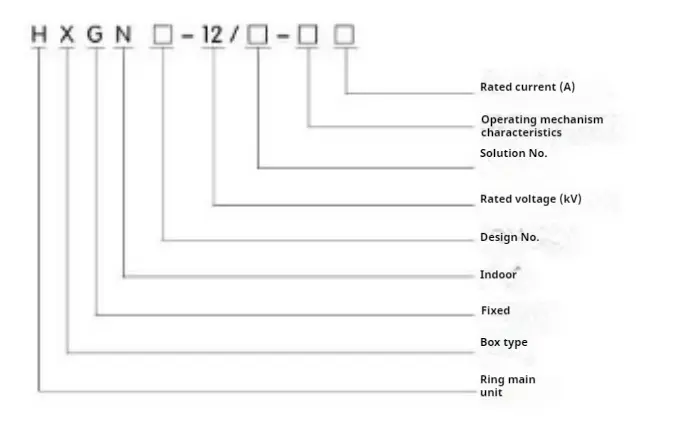

○ মডেল অর্থ

H এইচএক্সজিএইচ -12 প্রকারের মডুলার রিং প্রধান ইউনিটের প্রধান ব্যবহার এবং অ্যাপ্লিকেশন স্কোপ

মডুলার রিং মেইন ইউনিটটি 50Hz একক বাস বিভাগের সাথে 3.6-12 কেভি থ্রি-ফেজ বিকল্প কারেন্টের ইনডোর সম্পূর্ণ সেটগুলির জন্য উপযুক্ত, যা বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের জন্য ব্যবহৃত হয় এবং সার্কিটটি নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণের কার্যকারিতা রয়েছে। এটি বিভিন্ন ধরণের বিদ্যুৎকেন্দ্র, সাবস্টেশন, শিল্প ও খনির উদ্যোগ, উচ্চ-বৃদ্ধি বিল্ডিং এবং অন্যান্য জায়গায় প্রয়োগ করা যেতে পারে এবং এটি স্যুইচিং স্টেশনগুলিতে ব্যবহার করার জন্য রিং নেটওয়ার্ক ক্যাবিনেটের সাথেও মিলিত হতে পারে।

H এইচএক্সজিএইচ -12 প্রকারের মডুলার রিং প্রধান ইউনিটের মূল কাঠামো এবং বৈশিষ্ট্য

▶ মডিউলার রিং মেইন ইউনিটটি উচ্চ মানের কোণ স্টিলের সাথে ld ালাই করা হয়।

▶ সার্কিট ব্রেকার রুমটি মন্ত্রিসভার মাঝখানে (নীচের) অংশে অবস্থিত, যা ইনস্টলেশন, ডিবাগিং এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক। স্ট্যান্ডার্ডটি Zn63aivs1-12) সার্কিট ব্রেকার দিয়ে সজ্জিত এবং ব্যক্তিগত সুরক্ষা নিশ্চিত করার জন্য একটি চাপ রিলিজ চ্যানেল রয়েছে।

▶ অ্যাডভান্সড এবং নির্ভরযোগ্য রোটারি সংযোগকারী যখন মূল বাসটি চার্জ করা হয় তখন রক্ষণাবেক্ষণের জন্য সার্কিট ব্রেকার রুমে নিরাপদে প্রবেশ করতে ব্যবহার করা যেতে পারে। উন্নত এবং নির্ভরযোগ্য রোটারি সংযোগকারী যখন মূল বাসটি বিদ্যুতায়িত হয় তখন রক্ষণাবেক্ষণের জন্য সার্কিট ব্রেকার রুমে নিরাপদে প্রবেশ করতে পারে।

Mode মডুলার রিং মেইন ইউনিটের সুরক্ষা স্তরটি আইপি 2 এক্স।

▶ নির্ভরযোগ্য এবং সম্পূর্ণ কার্যকরী বাধ্যতামূলক মেকানিকাল লকিং ডিভাইস দিয়ে সজ্জিত, যা "পাঁচটি সতর্কতা" এর প্রয়োজনীয়তাগুলি সহজ এবং কার্যকরভাবে পূরণ করতে পারে।

▶ একটি দোষী গ্রাউন্ডিং সিস্টেম আছে।

▶ দরজাটি একটি পর্যবেক্ষণ উইন্ডো দিয়ে সজ্জিত, যা মন্ত্রিসভায় উপাদানগুলির কার্যকরী অবস্থা স্পষ্টভাবে পর্যবেক্ষণ করতে পারে।

▶ অপারেটিং প্রক্রিয়াটি একটি যান্ত্রিক লক দ্বারা লক করা হয় যা এক্সজিএন 66-12 এর চেয়ে বেশি নির্ভরযোগ্য।

▶ আগত এবং বহির্গামী কেবলগুলি মন্ত্রিপরিষদের নীচের অংশের চেয়ে কম, যা ব্যবহারকারীদের সংযোগ স্থাপনের পক্ষে সুবিধাজনক।

H এইচএক্সজিএইচ -12 টাইপ মডুলার রিং মেইন ইউনিটের পরিবেশগত শর্তগুলি ব্যবহার করে

1। পরিবেষ্টিত তাপমাত্রার উপরের সীমাটি +40 ℃ এবং নিম্ন সীমাটি -10 ℃;

2। মডুলার রিং মেইন ইউনিটের উচ্চতা 1000 মিটারের চেয়ে কম হওয়া উচিত;

3। বায়ু আপেক্ষিক আর্দ্রতার দৈনিক গড় মান 95%এর বেশি নয় এবং মাসিক গড় মান 90%এর বেশি নয়; জলীয় বাষ্পের দৈনিক গড় মান 2.2x10-3 এমপিএর বেশি নয় এবং মাসিক গড় মান 1.8x10-3 এমপিএ;

H এইচএক্সজিএন এর প্রধান প্রযুক্তিগত প্যারামিটার □ -12 টাইপ মডুলার রিং মেইন ইউনিট
