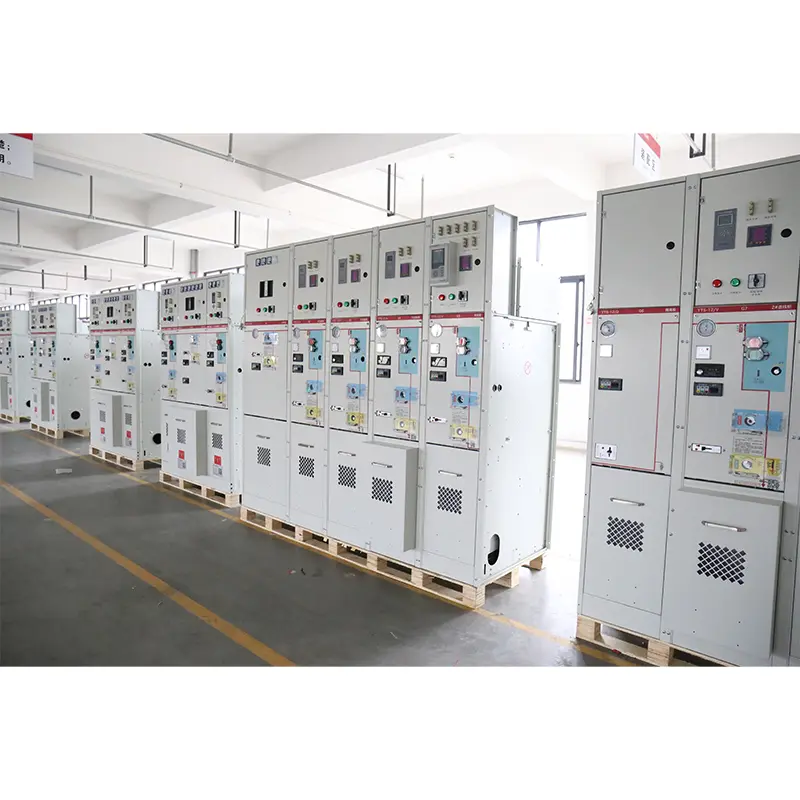

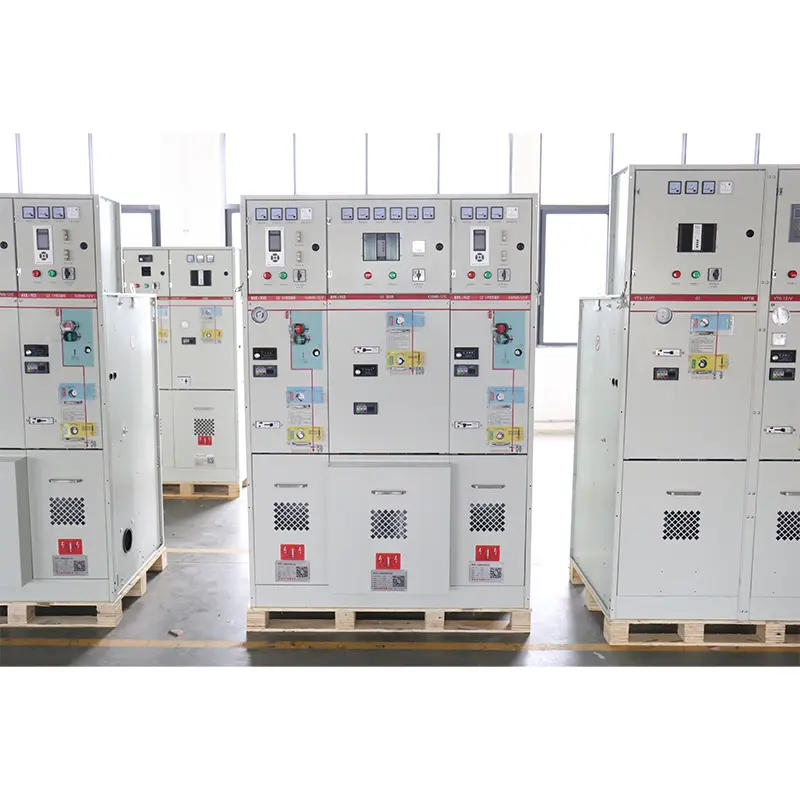

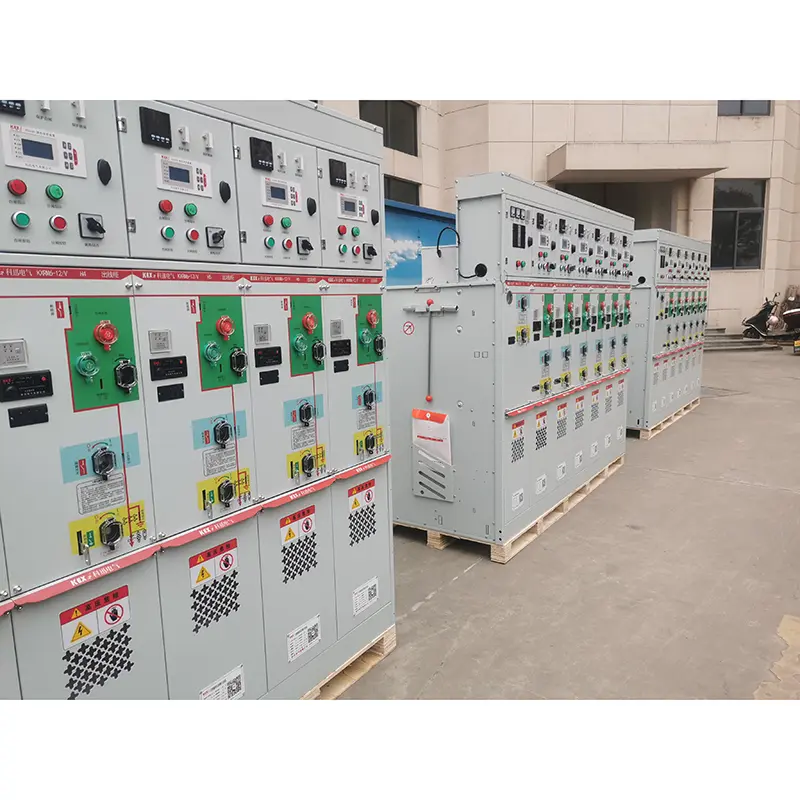

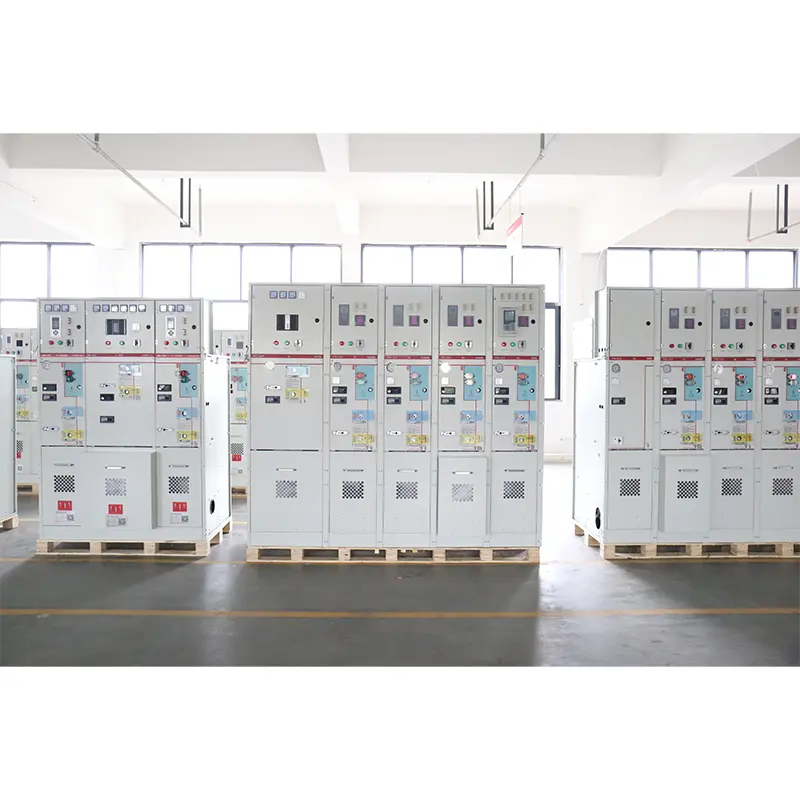

উচ্চ-ভোল্টেজ সুইচগিয়ার

T

▶ ভোল্টেজ স্তর: 6 ~ 12 কেভি (মাঝারি ভোল্টেজ বিতরণ সিস্টেমের জন্য উপযুক্ত)।

▶ কাঠামোর ধরণ: ধাতব বদ্ধ, মডুলার ডিজাইন, সাধারণত এসএফ 6 ইনসুলেশন বা ভ্যাকুয়াম আর্ক নিভে যাওয়া প্রযুক্তি ব্যবহার করে।

▶ অ্যাপ্লিকেশন দৃশ্য: নগর বিতরণ নেটওয়ার্ক রিং নেটওয়ার্ক বিদ্যুৎ সরবরাহ বিদ্যুৎ বিতরণ শিল্প উদ্যান এবং সম্প্রদায়ের সাবস্টেশন আউটলেট এবং স্যুইচিং স্টেশন

▶ প্রধান ফাংশন: লোড সুইচ (ফিউজ সুরক্ষা সহ)

সার্কিট ব্রেকার ইউনিট (al চ্ছিক)

কেবল ইনলেট এবং আউটলেট, মিটারিং, মনিটরিং এবং অন্যান্য কার্যকরী মডিউলগুলি নির্বাচন করা যেতে পারে।

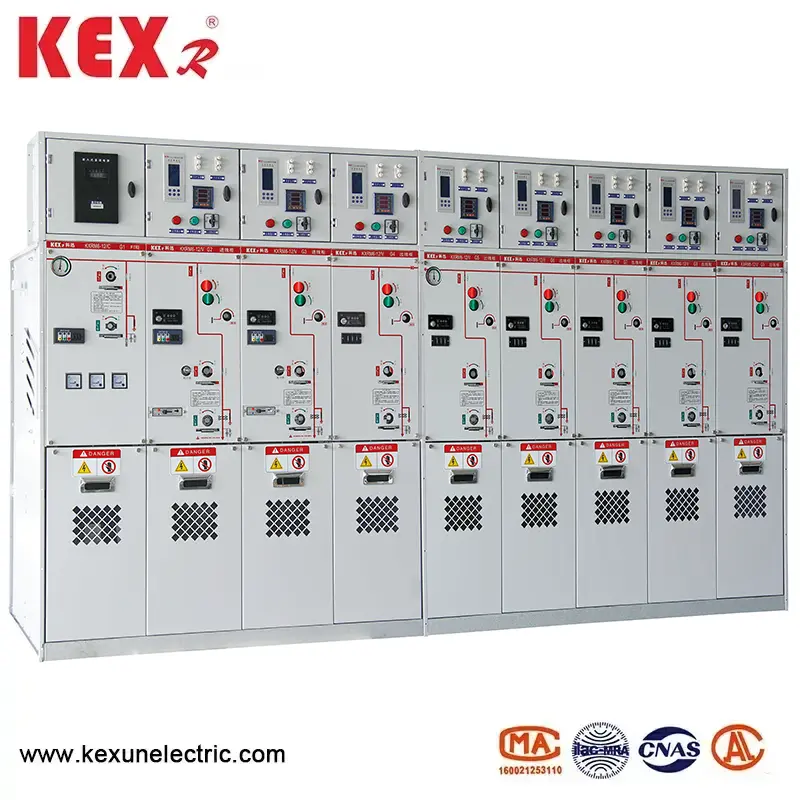

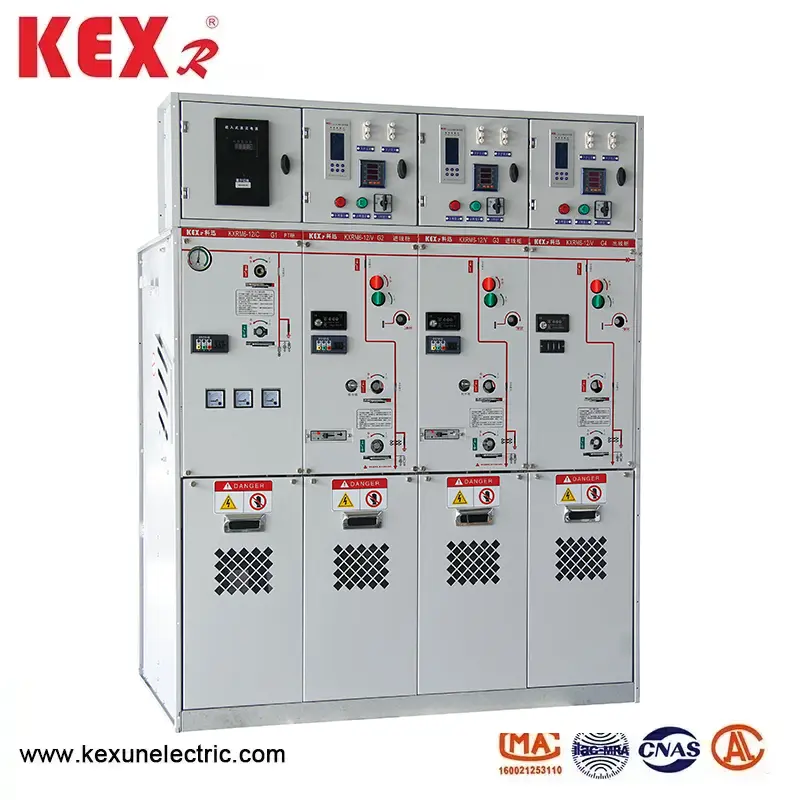

● কেএক্সআরএম 6-12 শর্তগুলি ব্যবহার করে উচ্চ-ভোল্টেজ সুইচগিয়ার টাইপ করুন

উচ্চ-ভোল্টেজ সুইচগিয়ার উচ্চ এবং নিম্ন তাপমাত্রা (+40 ℃ ~ -40 ℃), আর্দ্রতা, ধূলিকণা, লবণ দূষণ, খনি এবং উচ্চ উচ্চতা (এল 1000) এর মতো বিভিন্ন পরিবেশের জন্য উপযুক্ত। 24 ঘন্টার মধ্যে পানিতে স্বল্প-মেয়াদী নিমজ্জন ব্যবহারকে প্রভাবিত করে না।

দ্রষ্টব্য: যদি উচ্চতা বেশি হয় তবে দয়া করে কেএক্সআর -এর নির্দিষ্ট উচ্চতা নির্দেশ করুন

● মানদণ্ড

উচ্চ-ভোল্টেজ সুইচগিয়ার মানগুলির নীচে পূরণ করে

◆ আন্তর্জাতিক মান

আইইসি 60056, আইইসি 60298, আইইসি 60129, আইইসি 60420, আইইসি 60265, আইইসি 60694, ইসিটি

◆ চীন মান

জিবি 3804, জিবি 3906, জিবি 111022, ইসিটি

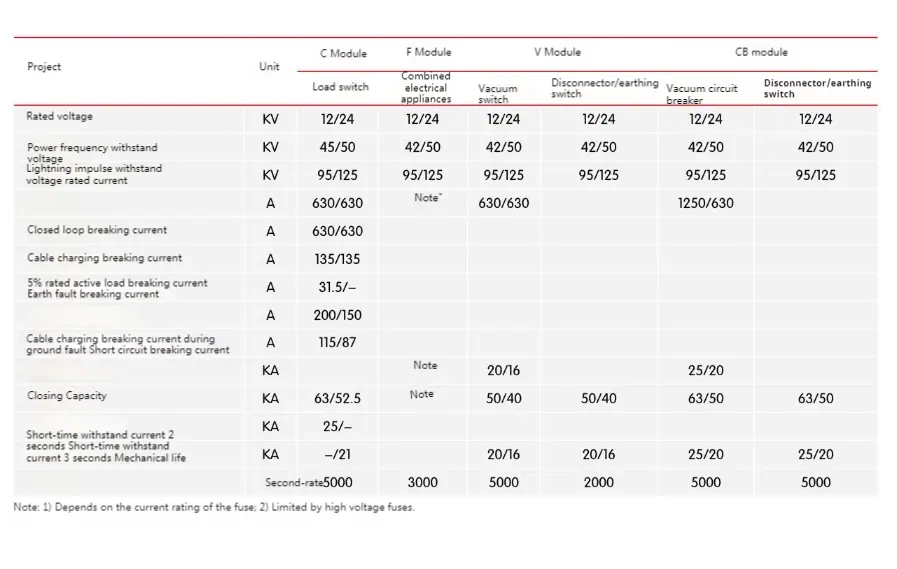

High উচ্চ-ভোল্টেজ সুইচগিয়ারের প্রযুক্তিগত পরামিতি

Each module of KXRM6 High-Voltage Switchgear has the following configuration

1. ডি ক্যাবিনেট কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যগুলির জন্য "গ্রাউন্ডিং ছুরি ছাড়াই কেবল সংযোগ মডিউল" দেখুন।

2। সি ক্যাবিনেটের কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যগুলির জন্য "লোড স্যুইচ মডিউল" দেখুন। 3.F ক্যাবিনেট কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যগুলির জন্য "ভ্যাকুয়াম স্যুইচ মডিউল" দেখুন।

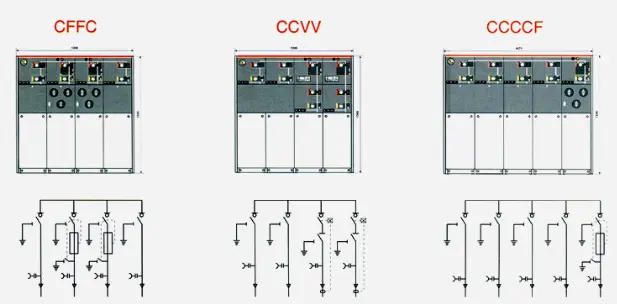

কেএক্স-আরএম 6 স্ট্যান্ডার্ড সংমিশ্রণটি নিম্নলিখিত কনফিগারেশনগুলিও সরবরাহ করে

1। আগত বুশিংয়ের ক্যাপাসিটিভ ভোল্টেজ সূচক

2। প্রতিটি এয়ার চেম্বার এসএফ 6 ঘনত্ব পর্যবেক্ষণের জন্য একটি চাপ গেজ দিয়ে সজ্জিত।

3। উত্তোলন লগ

4। অপারেটিং হ্যান্ডেল

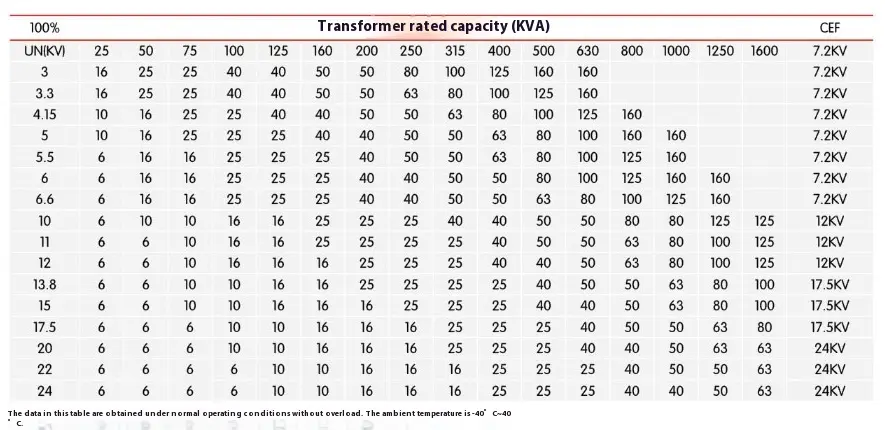

● ফিউজ এবং ট্রান্সফর্মার তুলনা টেবিল
