এনভায়রনমেন্টাল প্রোটেকশন ইউনিট

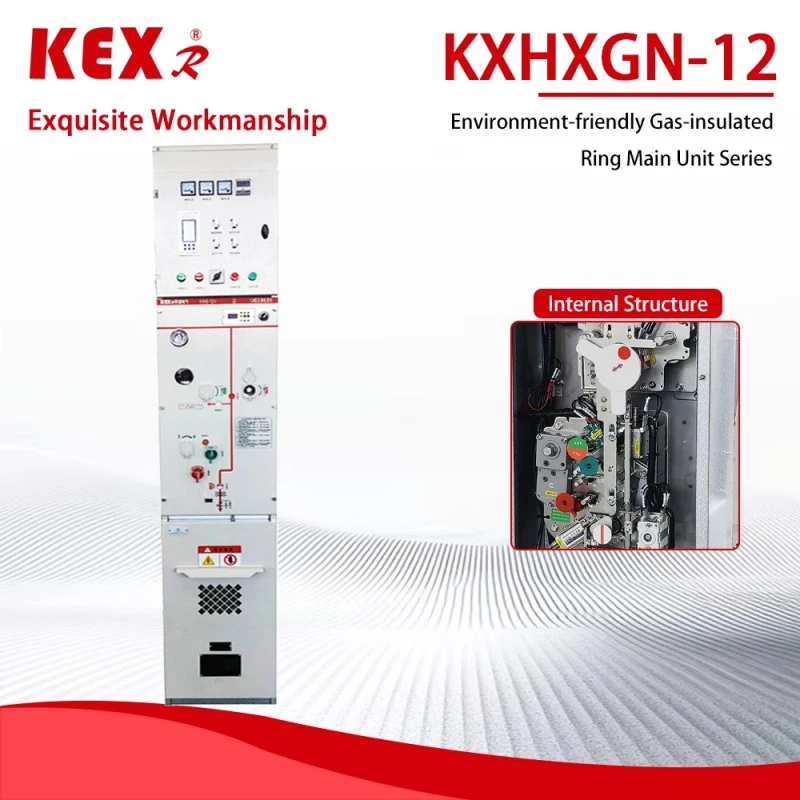

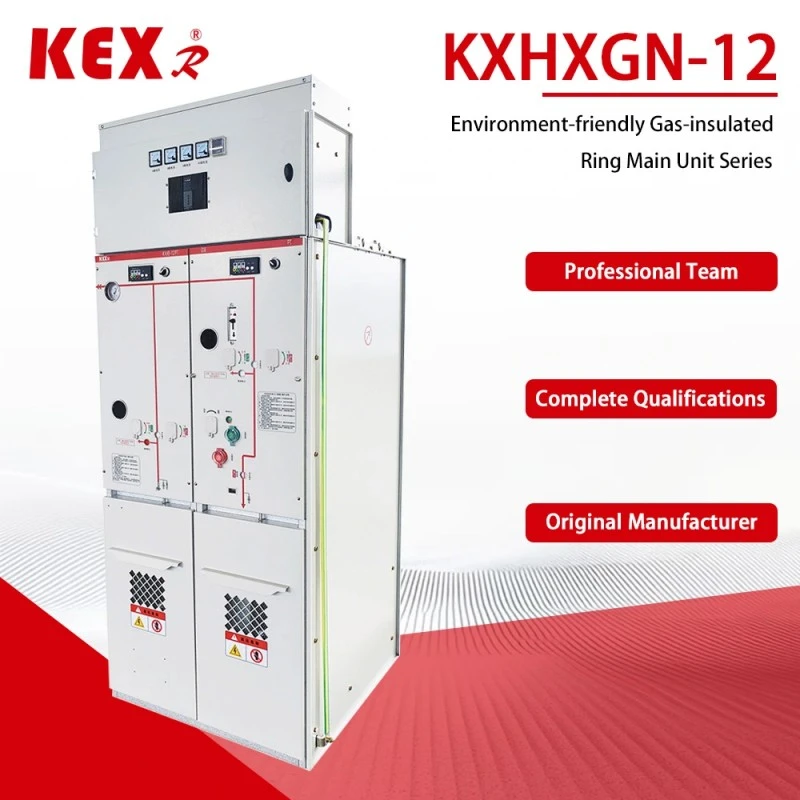

KXHXGN-12 টাইপ এনভায়রনমেন্টাল প্রোটেকশন ইউনিট, KEXR দ্বারা উত্পাদিত, একটি পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সরঞ্জাম সরবরাহকারী চীন, একটি 12kV গ্যাস-ইনসুলেটেড রিং নেটওয়ার্ক ক্যাবিনেট যা পরিবেশগত সুরক্ষা গ্যাস (যেমন শুষ্ক বায়ু, নাইট্রোজেন বা মিশ্র গ্যাস) সহ নিরোধক মাধ্যম হিসাবে, যা ওপেন পাওয়ার সাপ্লাই এবং ছোট বিদ্যুৎ সরবরাহের জন্য উপযুক্ত। বিতরণ নেটওয়ার্ক বন্ধ স্টেশন.
মডেল: KXHXGN-12
ব্র্যান্ড: কেএক্সআর
মডেল: KXHXGN-12
ব্র্যান্ড: কেএক্সআর
● পরিবেশ সুরক্ষা ইউনিটের প্রধান বৈশিষ্ট্য
(1) পরিবেশগত সুরক্ষা সুবিধা
◆ফ্রি SFgas: পরিবেশ সুরক্ষা ইউনিট শুষ্ক বায়ু গ্রহণ করে, নাইট্রোজেন বা নতুন পরিবেশগত সুরক্ষা গ্যাস (যেমন G, AirPlus®, ইত্যাদি) ব্যবহার করা হয়, যা EU F-গ্যাস প্রবিধান এবং চীনের "ডাবল কার্বন" নীতির সাথে সঙ্গতিপূর্ণ।
◆ কম কার্বন নির্গমন: SF রিং নেটওয়ার্ক ক্যাবিনেটের সাথে তুলনা করে, GWP (গ্লোবাল ওয়ার্মিং পটেনশিয়াল) শূন্যের কাছাকাছি।
(2) স্ট্রাকচারাল ডিজাইন
◆মডুলার ডিজাইন: ইনকামিং লাইন, আউটগোয়িং লাইন, মিটারিং এবং PT এর পরিবেশগত সুরক্ষা ইউনিটটি প্রসারিত করা যেতে পারে।
◆বন্ধ কাঠামো: পরিবেশ সুরক্ষা ইউনিটের সুরক্ষা স্তর IP67-এ পৌঁছে যা ধুলোরোধী, আর্দ্রতা-প্রমাণ এবং ঘনীভবন-প্রমাণ, কঠোর পরিবেশের জন্য উপযুক্ত।
◆ কমপ্যাক্ট সাইজ: এটি AIS রিং নেটওয়ার্ক ক্যাবিনেটের চেয়ে স্থান বাঁচায় এবং ঐতিহ্যগত SF₆ GIS এর চেয়ে বেশি পরিবেশবান্ধব।
(3) বুদ্ধিমান বিকল্প
বুদ্ধিমান পর্যবেক্ষণ (যেমন DTU, অনলাইন তাপমাত্রা পরিমাপ, আংশিক স্রাব পর্যবেক্ষণ, ইত্যাদি) ইন্টারনেট অফ থিংস (IoT) অ্যাক্সেস সমর্থন করতে এবং দূরবর্তী অপারেশন এবং রক্ষণাবেক্ষণ উপলব্ধি করার জন্য নির্বাচন করা যেতে পারে।
● পরিবেশ সুরক্ষা ইউনিটের প্রযুক্তিগত পরামিতি
◆ সার্কিট ব্রেকার ক্যাবিনেট
|
আইটেম |
ইউনিট |
ডেটা |
|||
|
রেটেড ভোল্টেজ |
কেভি |
12 |
|||
|
রেট ফ্রিকোয়েন্সি |
HZ |
50 |
|||
|
রেট ইনসুলেট স্তর |
1মিন কাজ ফ্রিকোয়েন্সি সহ্য করা ভোল্টেজ |
গ্রাউড, পর্যায় থেকে ফেজ |
কেভি |
42 |
|
|
বিরতি |
48 |
||||
|
আলোর আবেগ সহ্য ভোল্টেজ (পিক) |
গ্রাউড, পর্যায় থেকে ফেজ |
কেভি |
75 |
||
|
বিরতি |
85 |
||||
|
1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহায়ক/কন্ট্রোল সার্কিটের ভোল্টেজ (ভূমিতে) |
কেভি |
2 |
|||
|
রেট করা বর্তমান |
A |
630 |
|||
|
রেট করা স্বল্পমেয়াদী বর্তমান সহ্য করা (ভার্চুয়াল মান) |
প্রধান সার্কিট/আর্থিং সুইচ |
kA |
২৫/৪ সেকেন্ড |
||
|
আর্থিং সার্কিট |
kA |
21.7/4s |
|||
|
রেটেড পিক বর্তমান সহ্য করে |
প্রধান সার্কিট/আর্থিং সুইচ |
kA |
63 |
||
|
আর্থিং সার্কিট |
kA |
54.5 |
|||
|
রেট শর্ট সার্কিট ব্রেক বর্তমান এবং সময় |
kA/সময় |
২৫/৩০ |
|||
|
রেটেড শর্ট সার্কিট ক্লোজিং কারেন্ট (পিক) |
kA |
63 |
|||
|
রেট তারের চার্জিং বিরতি বর্তমান |
A |
25 |
|||
|
ব্রেকারের রেট করা অপারেটিং সিকোয়েন্স O-0.3s-CO-180s-CO |
|
|
|||
|
যান্ত্রিক জীবন |
ব্রেকার / সংযোগ বিচ্ছিন্নকারী |
সময় |
10000/3000 |
||
|
আইপি ডিগ্রি |
সিল করা বাক্স |
|
IP67 |
||
|
সুইচগিয়ার শেল |
|
IP4X |
|||
|
গ্যাসের চাপ |
রেটেড গ্যাস চার্জিং স্তর (20℃, গেজ চাপ) |
এমপিএ |
0.02 |
||
|
রেট করা গ্যাস মিন ফিউশন লেভেল (20℃, গেজ চাপ) |
এমপিএ |
0 |
|||
|
সিলিং কর্মক্ষমতা, |
বার্ষিক ফুটো হার |
%/বছর |
≤0.05 |
||
◆ লোড সুইচ ক্যাবিনেট
|
আইটেম |
ইউনিট |
ডেটা |
|||
|
রেটেড ভোল্টেজ |
কেভি |
12 |
|||
|
রেট ফ্রিকোয়েন্সি |
HZ |
50 |
|||
|
রেট ইনসুলেট স্তর |
1মিন কাজ ফ্রিকোয়েন্সি সহ্য করা ভোল্টেজ |
|
কেভি
|
|
|
|
|
|
||||
|
আলোর আবেগ সহ্য ভোল্টেজ (পিক) |
|
কেভি
|
|
||
|
|
|
||||
|
1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহায়ক/কন্ট্রোল সার্কিটের ভোল্টেজ (ভূমিতে) |
কেভি |
2 |
|||
|
রেট করা বর্তমান |
A |
630 |
|||
|
রেট করা স্বল্পমেয়াদী বর্তমান সহ্য করা (ভার্চুয়াল মান) |
প্রধান সার্কিট/আর্থিং সুইচ |
কেএ |
২৫/৪ সেকেন্ড |
||
|
আর্থিং সার্কিট |
কেএ |
21.7/4s |
|||
|
রেটেড পিক বর্তমান সহ্য করে |
প্রধান সার্কিট/আর্থিং সুইচ |
কেএ |
63 |
||
|
আর্থিং সার্কিট |
কেএ |
54.5 |
|||
|
রেটেড শর্ট সার্কিট ক্লোজিং কারেন্ট (পিক) |
লোড সুইচ/আর্থিং সুইচ |
কেএ |
63 |
||
|
রেট সক্রিয় লোড বিঘ্নিত বর্তমান |
A |
630 |
|||
|
রেটেড ক্লোজড-লুপ ইন্টারপ্টিং কারেন্ট |
A |
630 |
|||
|
5% রেট করা সক্রিয় লোড ব্যাহত বর্তমান |
A |
31.5 |
|||
|
রেট তারের চার্জিং বিরতি বর্তমান |
A |
10 |
|||
|
রেট সক্রিয় লোড বিরতি সময় |
সময় |
100 |
|||
|
গ্রাউন্ড ফল্ট কারেন্ট ব্রেকিং |
এ/সময় |
31.5/10 |
|||
|
গ্রাউন্ড ফল্টের শর্তে লাইন এবং তারের চার্জিং কারেন্ট সংযোগ বিচ্ছিন্ন করা হয়েছে। |
এ/সময় |
17.4/10 |
|||
|
যান্ত্রিক জীবন |
ব্রেকার / সংযোগ বিচ্ছিন্নকারী |
এ/সময় |
10000/3000 |
||
|
আইপি ডিগ্রি |
সিল করা বাক্স |
|
IP67 |
||
|
সুইচগিয়ার শেল |
|
IP4X |
|||
|
গ্যাসের চাপ |
রেটেড গ্যাস চার্জিং স্তর (20℃, গেজ চাপ) |
এমপিএ |
0.02 |
||
|
রেট করা গ্যাস মিন ফিউশন লেভেল (20℃, গেজ চাপ) |
এমপিএ |
0 |
|||
|
সিলিং কর্মক্ষমতা, |
বার্ষিক ফুটো হার |
%/বছর |
≤0.05 |
||
● পরিবেশ সুরক্ষা ইউনিটের বাস্তবায়নের মান
◆ হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য GB/T 1022 স্ট্যান্ডার্ডের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা।
◆ GB/T39063640.5kV AC ধাতব ঘেরা সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম।
◆ GB/T1985 হাই-ভোল্টেজ এসি আইসোলেটিং সুইচ এবং গ্রাউন্ডিং সুইচ
◆ GB/T38043.6-40.5kV AC হাই-ভোল্টেজ লোড সুইচ
◆ GB/T1984 হাই-ভোল্টেজ এসি সার্কিট ব্রেকার
◆ GB/T4208 শেল সুরক্ষা স্তরের আইপি কোড
◆ GB/T7354 আংশিক স্রাব পরিমাপ
◆ GB/T311.1 নিরোধক সমন্বয় পার্ট 1: সংজ্ঞা, নীতি এবং নিয়ম
● পরিবেশ সুরক্ষা ইউনিটের শর্তগুলি ব্যবহার করা
◆ সর্বোচ্চ তাপমাত্রা: +45 ডিগ্রি সেলসিয়াস;
◆ সর্বনিম্ন তাপমাত্রা: -25 ডিগ্রি সেলসিয়াস;
◆ সর্বোচ্চ তাপমাত্রা: (24-ঘন্টা গড়) +35 ডিগ্রি সেলসিয়াস;
◆ সর্বোচ্চ গড় আপেক্ষিক আর্দ্রতা (24 ঘন্টা 1: ≤ 95%; উচ্চতা: ≤ 1500m; ভূমিকম্পের ক্ষমতা: 8 ডিগ্রি;
◆ সুরক্ষা গ্রেড: চার্জড বডি সিল IP67, সুইচ ক্যাবিনেট শেল IP4x；
◆ আশেপাশের বায়ু স্পষ্টতই ক্ষয়কারী দাহ্য গ্যাস এবং জলীয় বাষ্প দ্বারা দূষিত হওয়া উচিত নয়।
◆ কোন ঘন ঘন হিংসাত্মক কম্পনের জায়গা নেই, এবং কঠোর অংশের অধীনে কঠোরতা নকশা সব ধরনের প্রয়োজনীয়তা পূরণ করে।
◆ যখন এটি GB/T3906 এর বাইরে স্বাভাবিক পরিবেশগত পরিস্থিতিতে ব্যবহার করা হয়, ব্যবহারকারী KEXR এর সাথে আলোচনা করবে

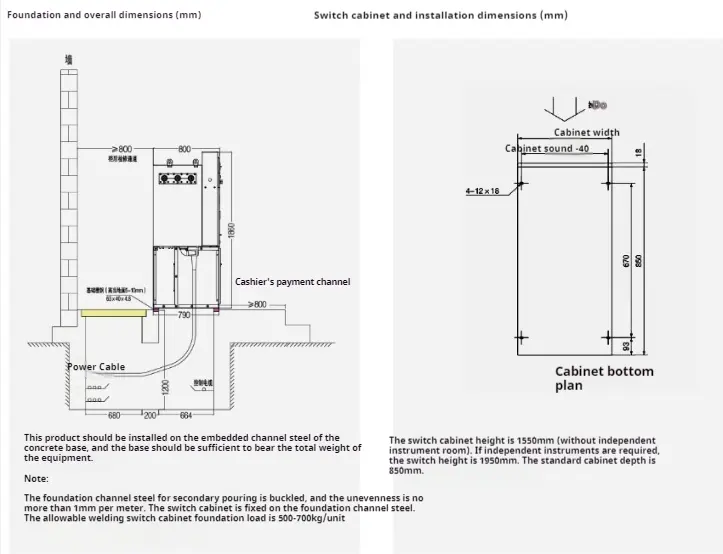

● ইনস্টলেশন নির্দেশাবলী
