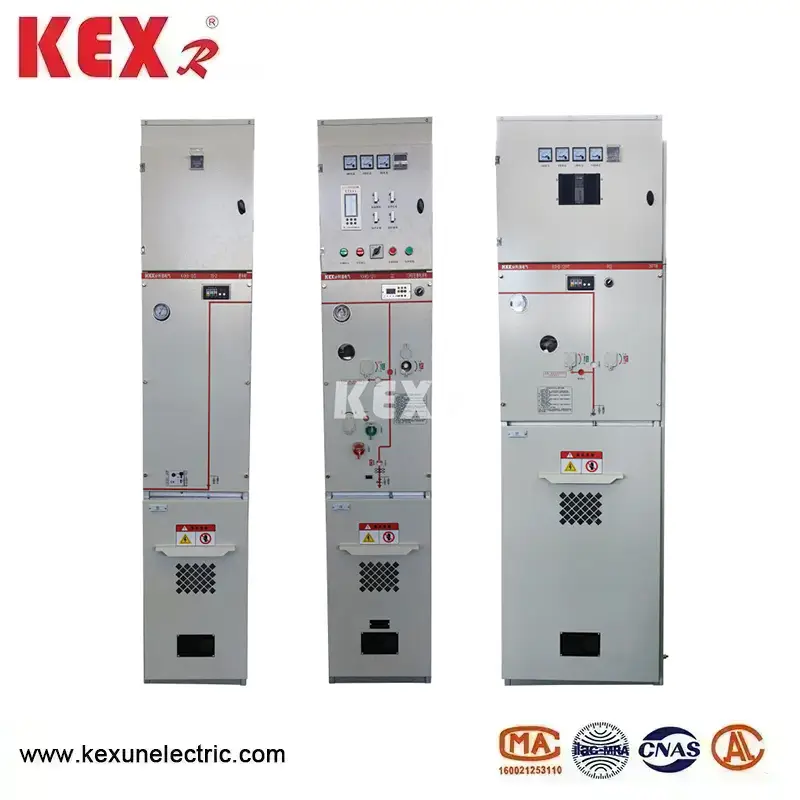

পরিবেশ বান্ধব গ্যাস ইনসুলেট সুইচগিয়ার ক্যাবিনেট

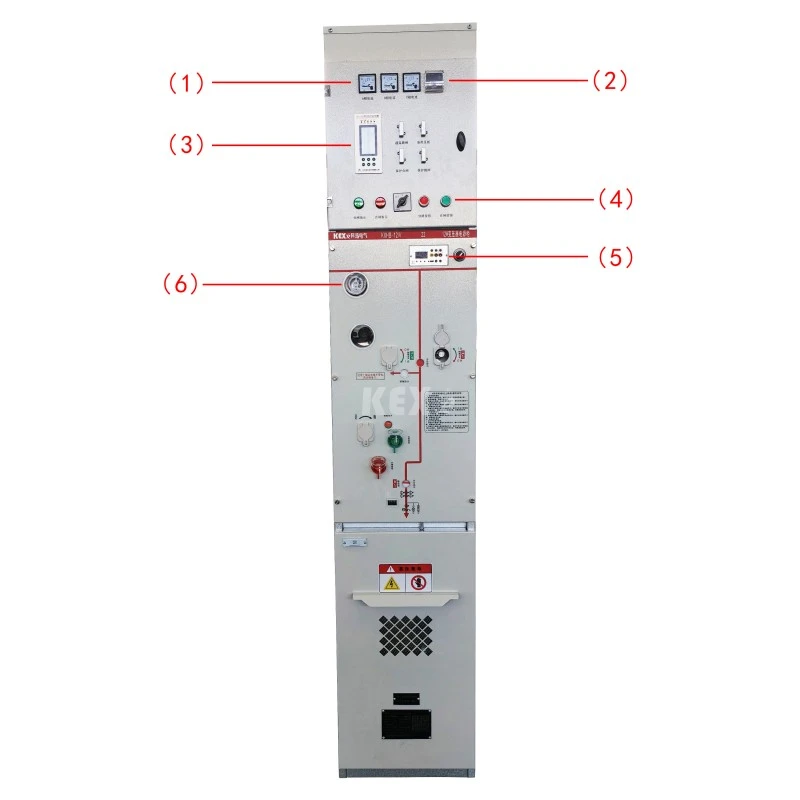

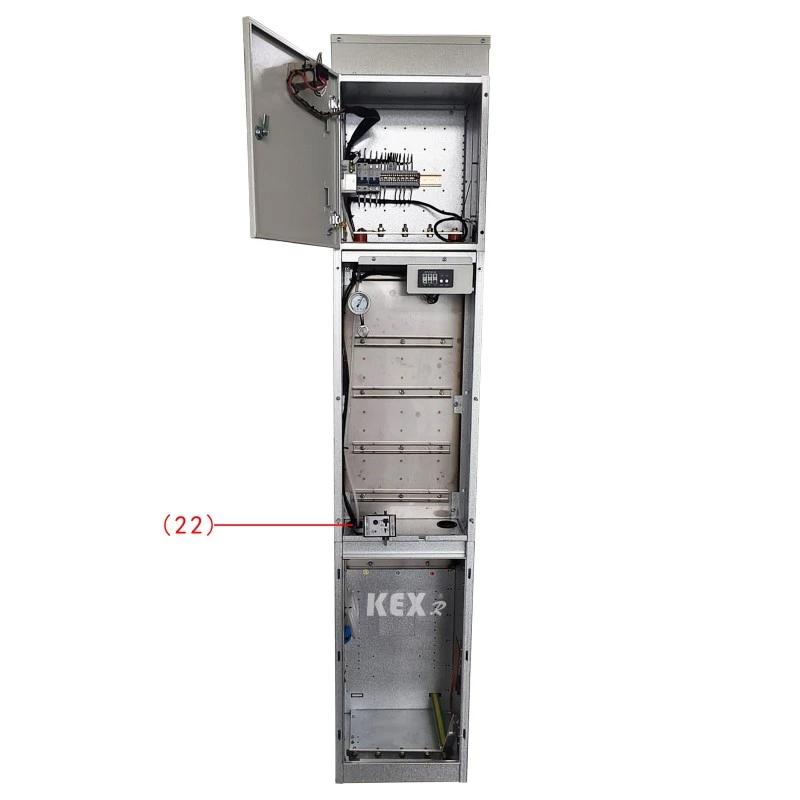

● উপাদান

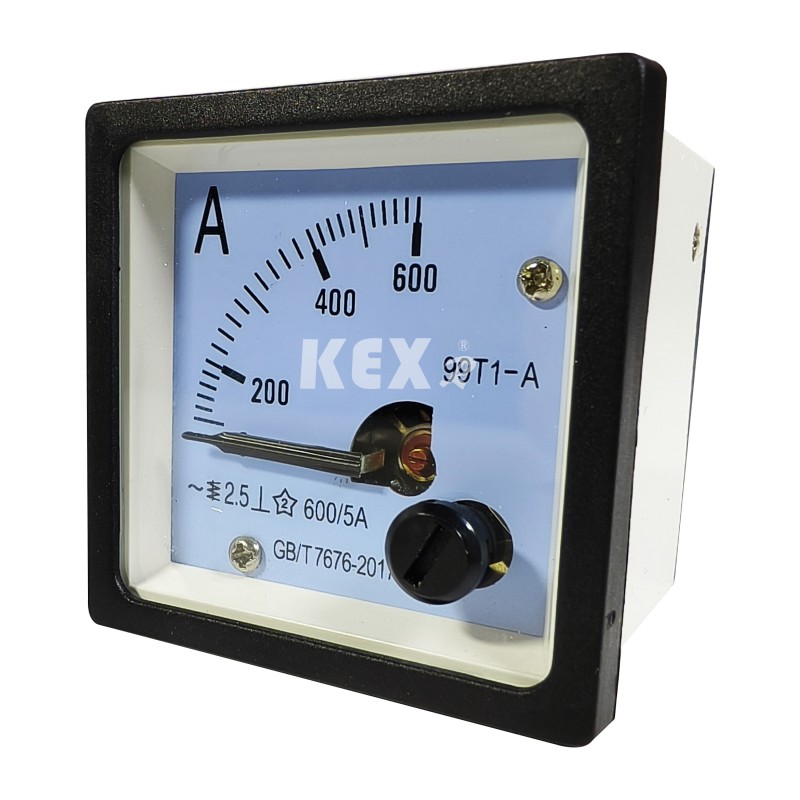

1. অ্যামিটার

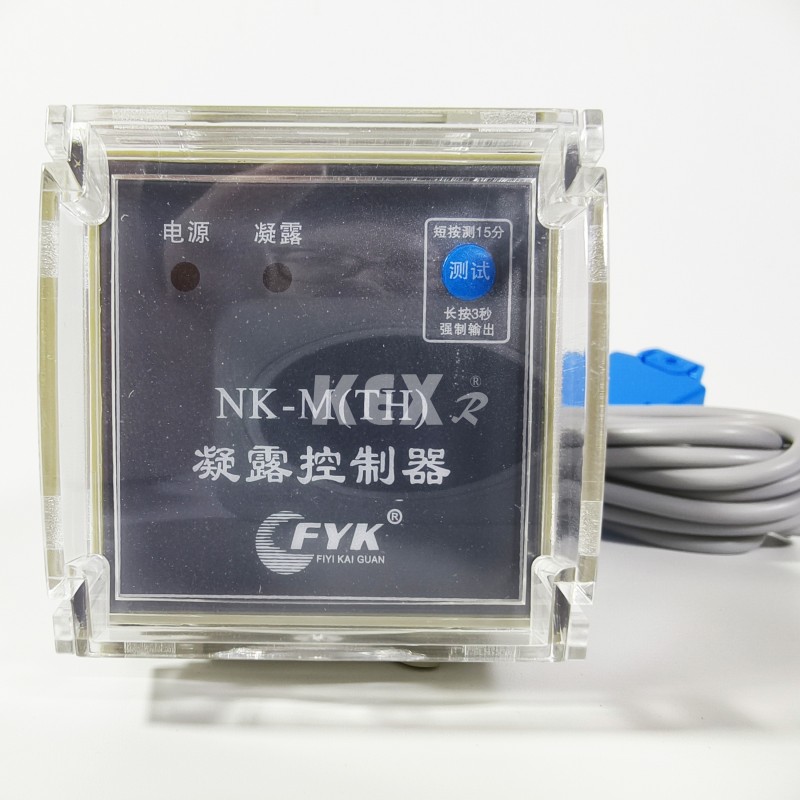

2. ঘনীভবন নিয়ামক

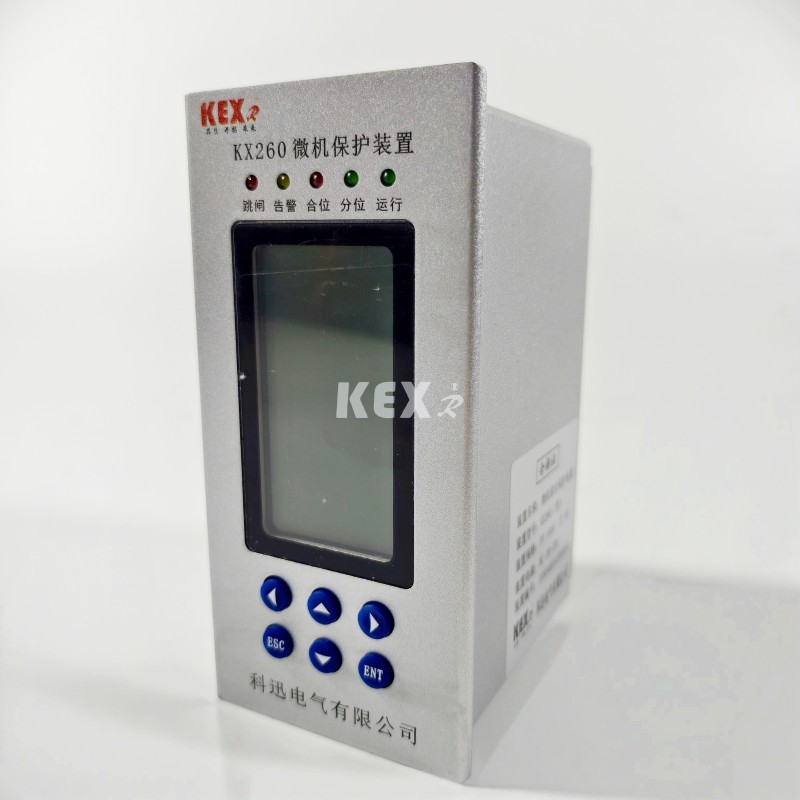

3.মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস

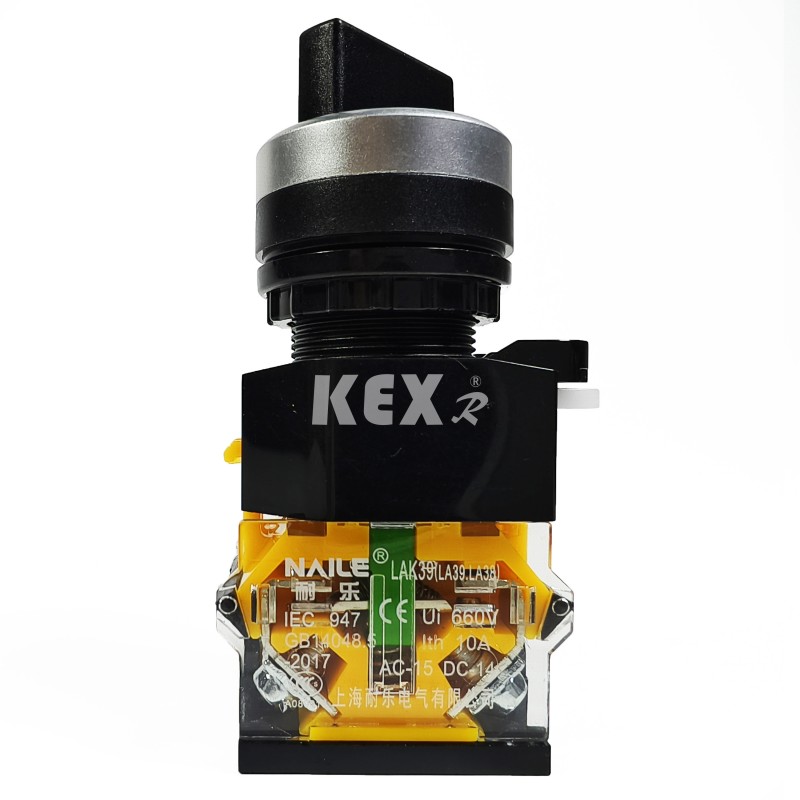

4. বোতাম

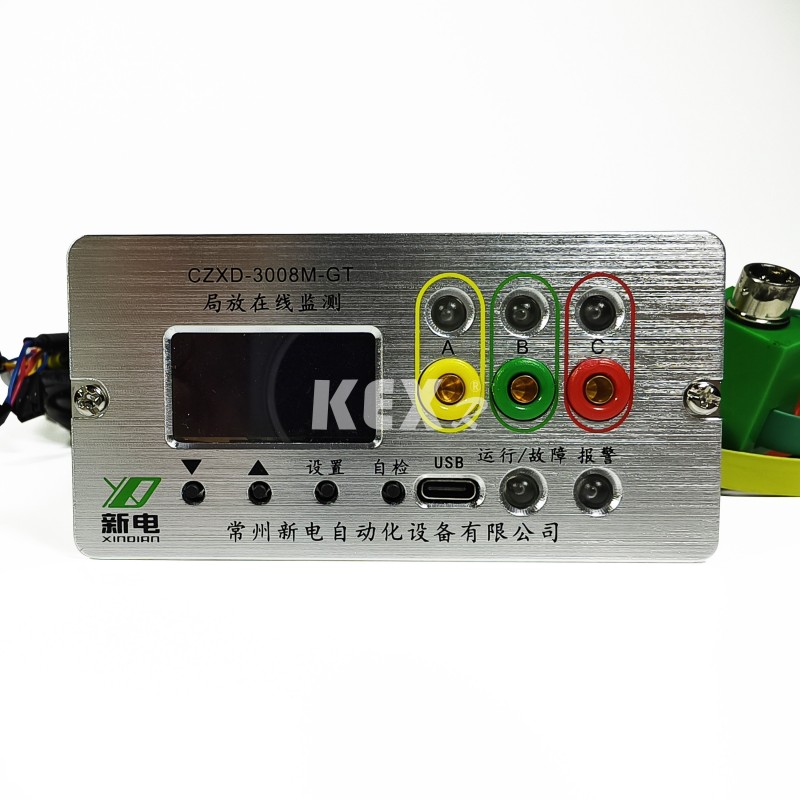

5. আংশিক স্রাব আবিষ্কারক

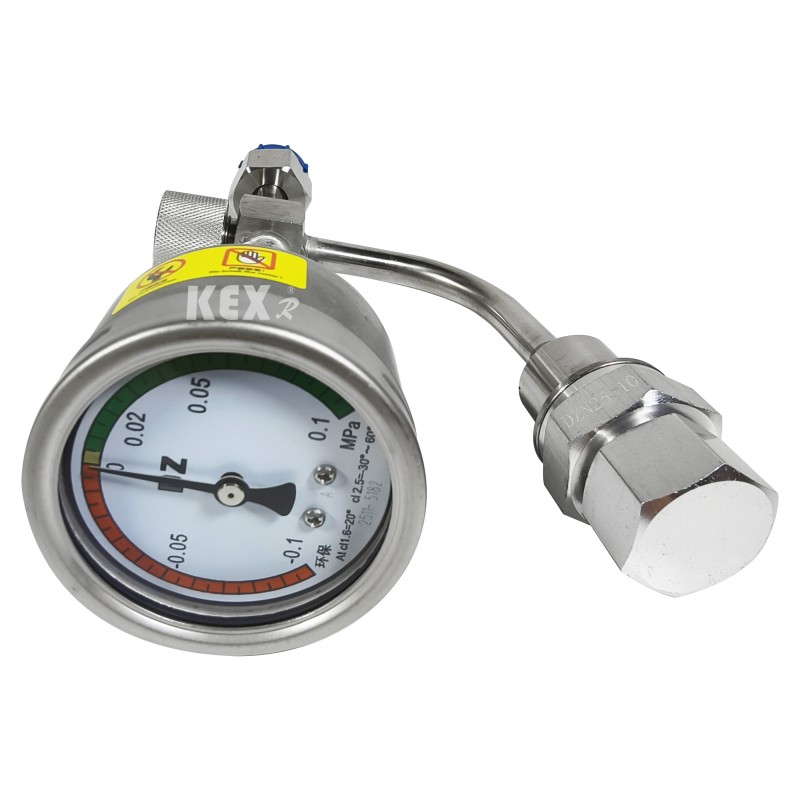

6.ব্যারোমিটার

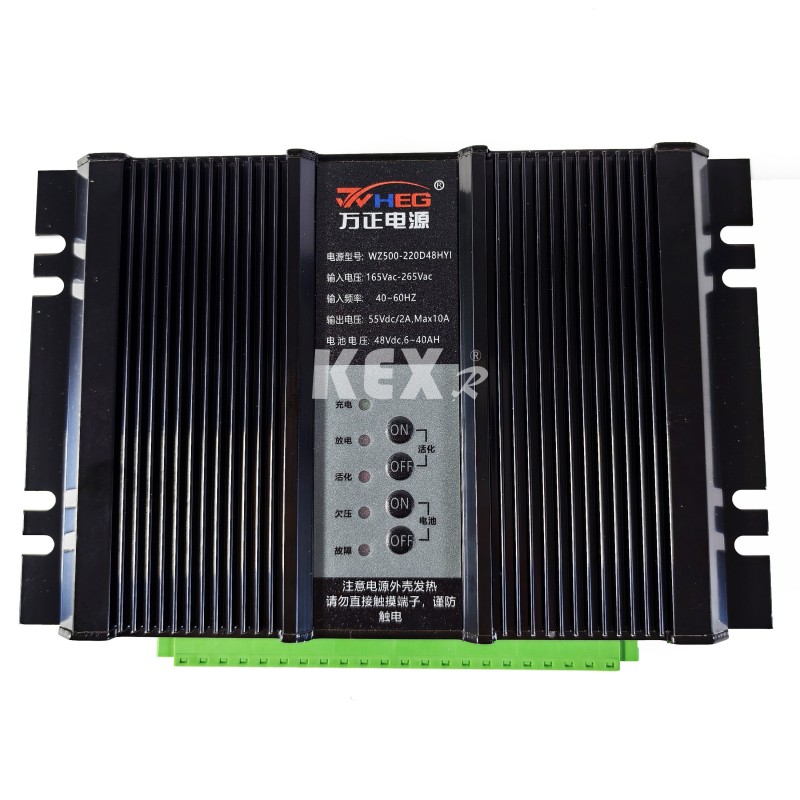

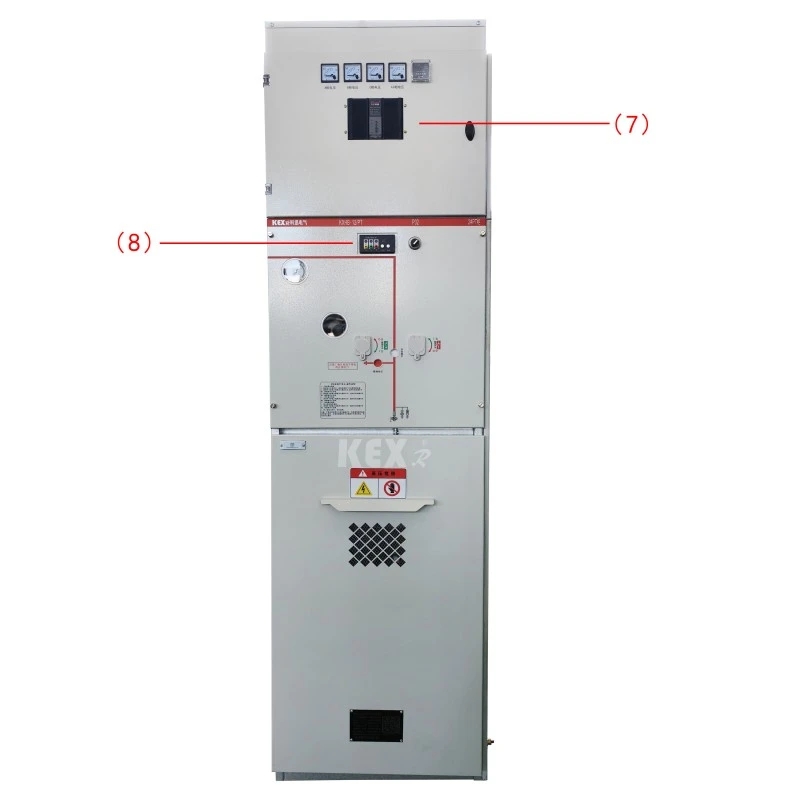

7. পাওয়ার সাপ্লাই

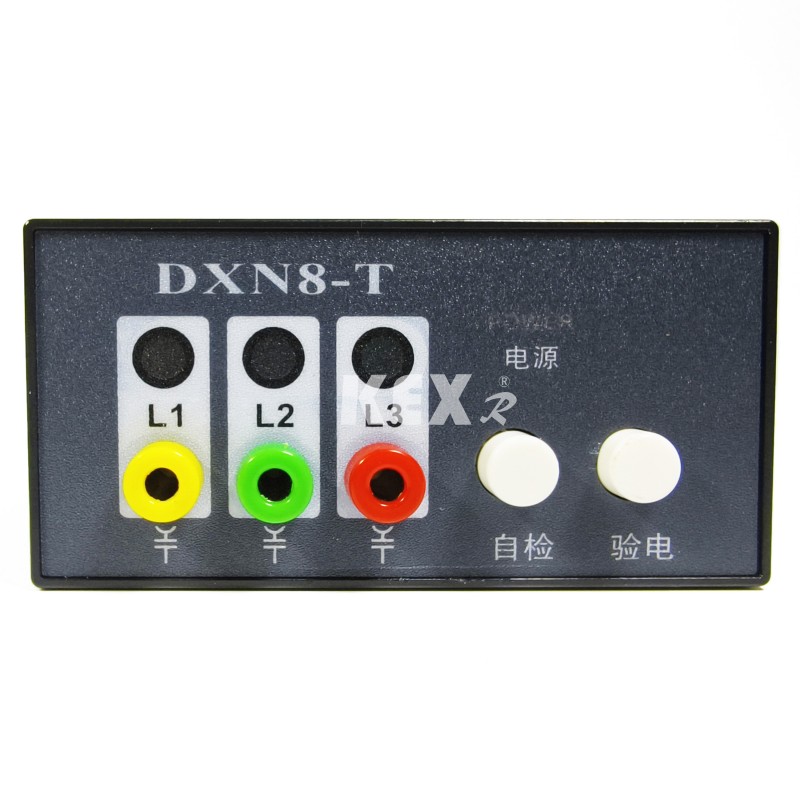

8. চার্জযুক্ত ডিসপ্লে

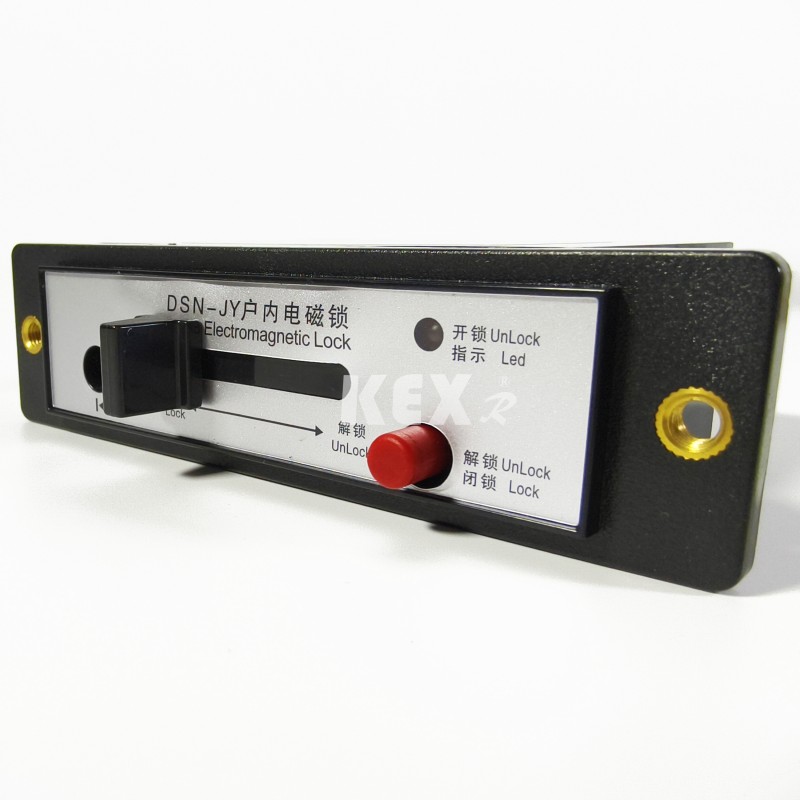

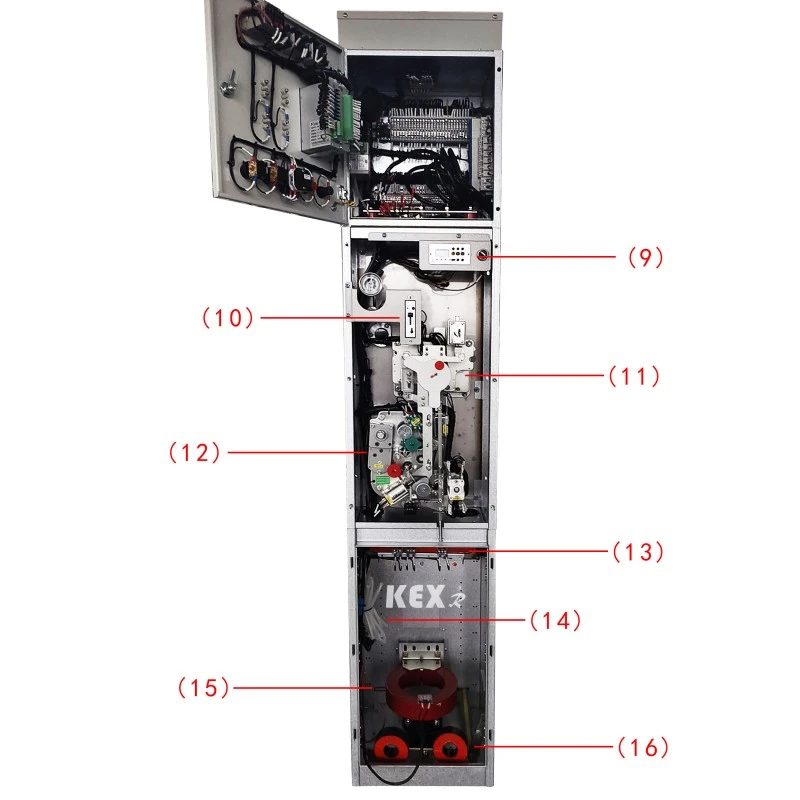

10. ইলেক্ট্রোম্যাগনেটিক লক

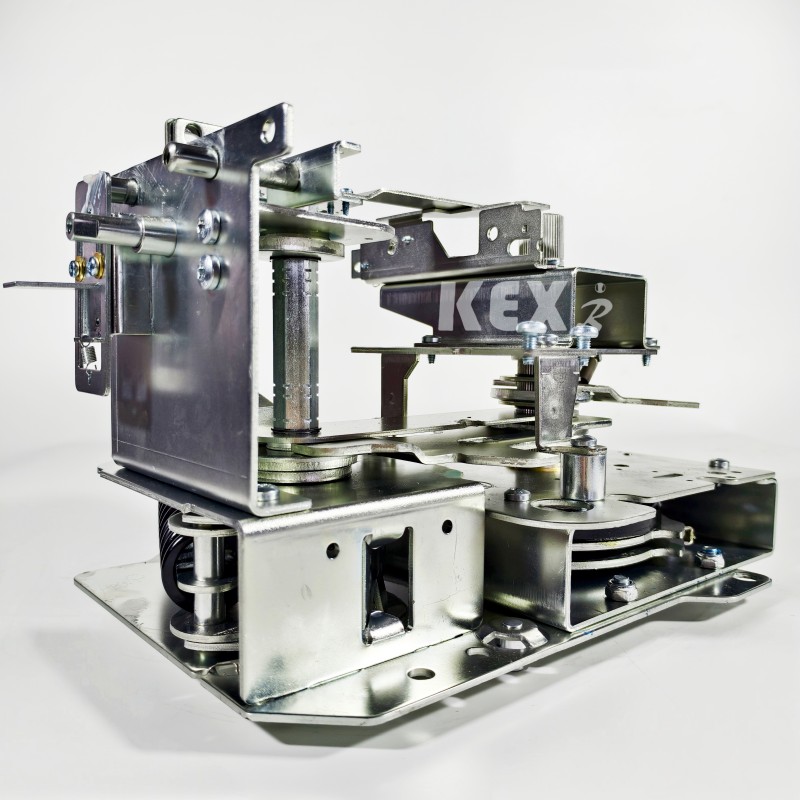

11. ম্যানুয়াল অপারেটিং মেকানিজম

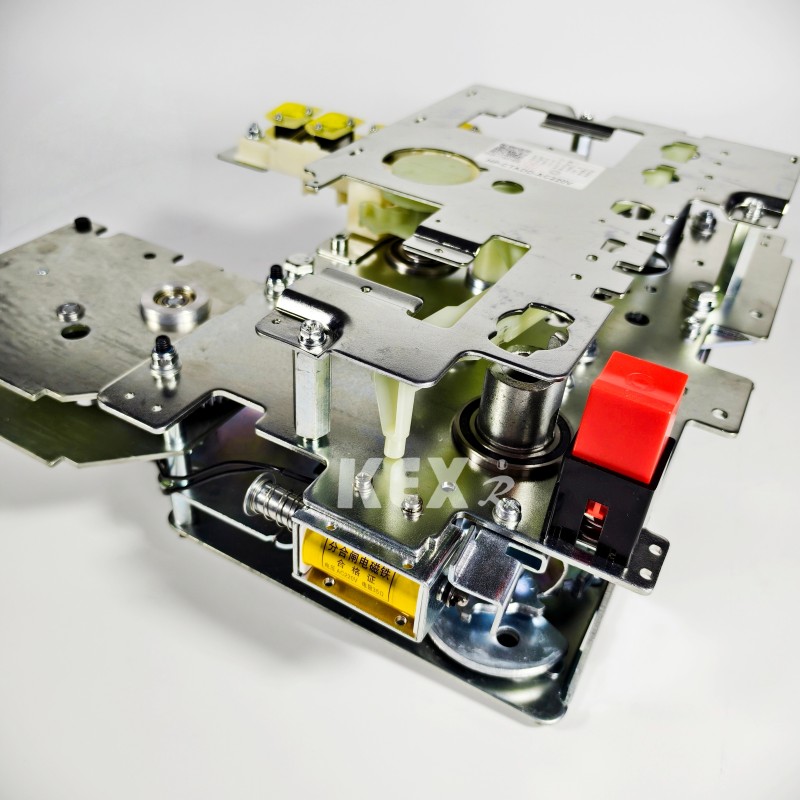

12. ইলেকট্রিক অপারেটিং মেকানিজম

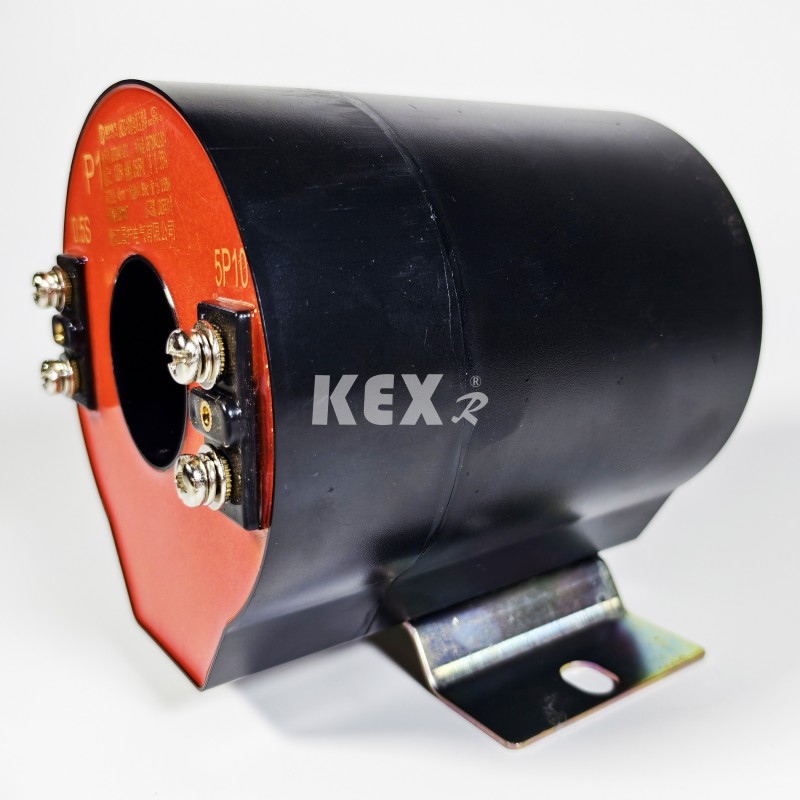

16. সিটি

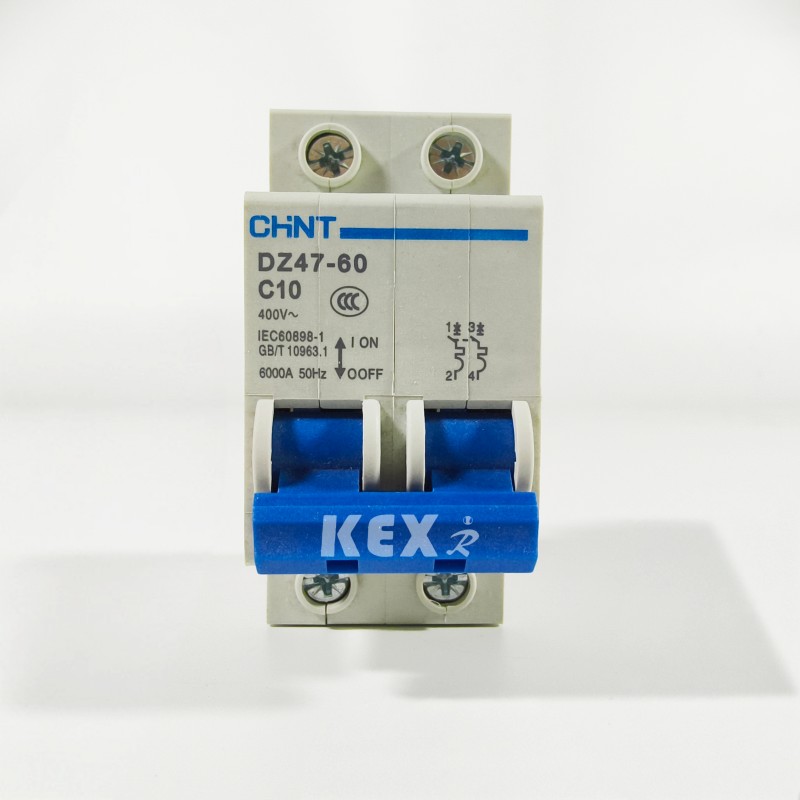

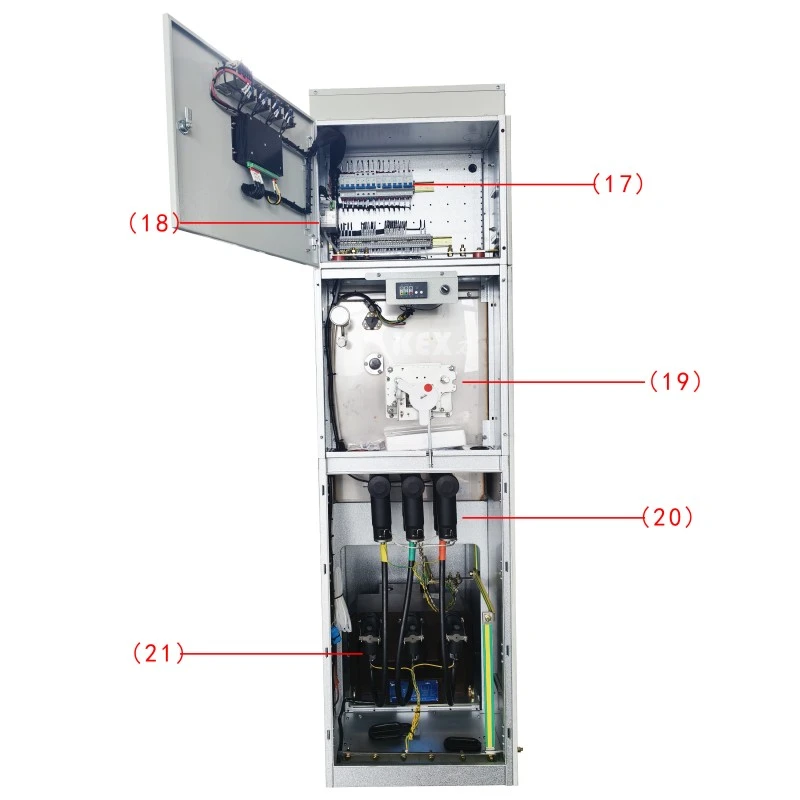

17.এমসিবি

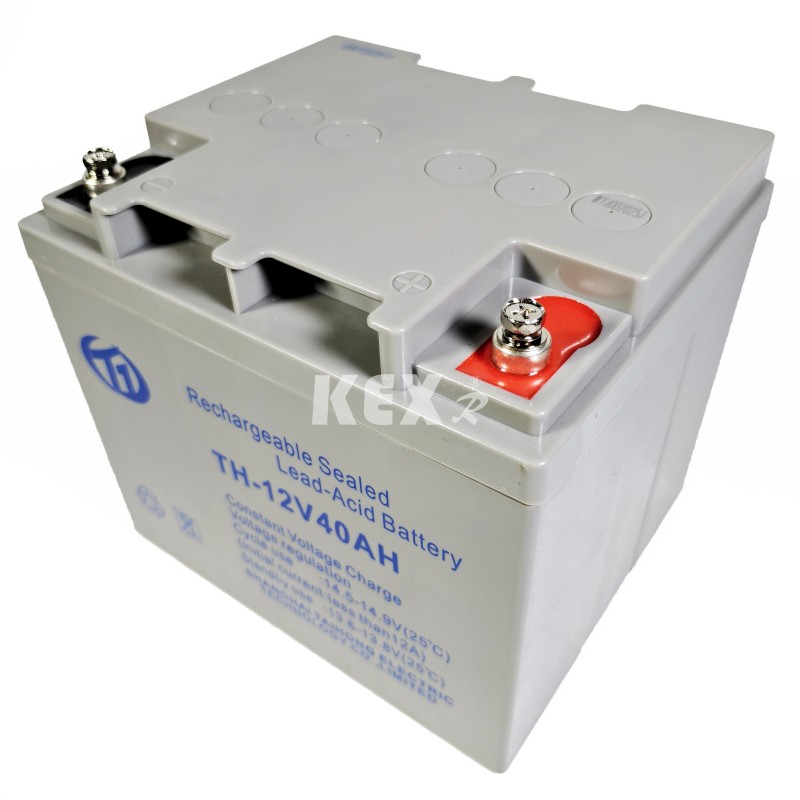

18. স্টোরেজ ব্যাটারি

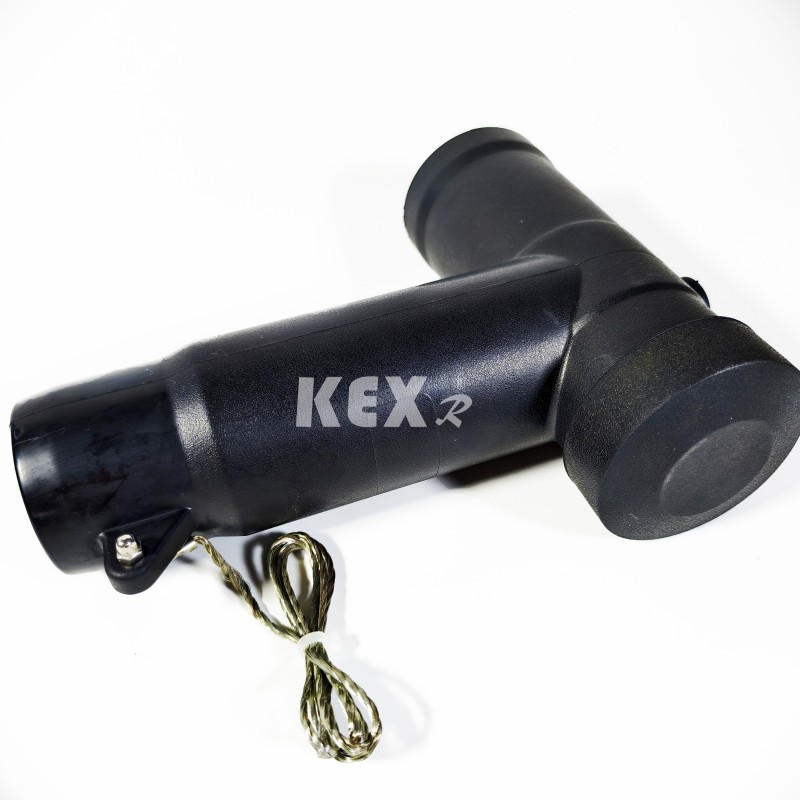

20. তারের প্লাগ

● ব্যবহারের শর্তাবলী

◆ তাপমাত্রা ：-25~45℃

◆ সর্বোচ্চ দৈনিক তাপমাত্রা: 35℃

◆ আইপি ডিগ্রি: চার্জড বডি সিল IP67, ক্যাবিনেট শেল IP4x স্যুইচ করুন

◆ পরিবেশ বান্ধব গ্যাস ইনসুলেট সুইচগিয়ার ক্যাবিনেটের চারপাশের বাতাস অবশ্যই ক্ষয়কারী দাহ্য গ্যাস এবং জলীয় বাষ্প দ্বারা দূষিত হওয়া উচিত নয়।

◆কোন ঘন ঘন হিংসাত্মক কম্পনের স্থান নেই, এবং কঠোর অংশের অধীনে কঠোরতা নকশা বিভিন্ন প্রয়োজনীয়তা পূরণ করে।

● মান

KXHB-12 টাইপ পরিবেশ বান্ধব গ্যাস ইনসুলেট সুইচগিয়ার ক্যাবিনেট নীচের মানগুলি পূরণ করে

◆ উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য GB/T 1022 মানগুলির সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা। ◆ GB/T39063640.5kV AC ধাতব ঘেরা সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম।

◆ GB/T1985 হাই-ভোল্টেজ এসি আইসোলেটিং সুইচ এবং গ্রাউন্ডিং সুইচ

◆ GB/T38043.6-40.5kV AC হাই-ভোল্টেজ লোড সুইচ

◆ GB/T1984 হাই-ভোল্টেজ এসি সার্কিট ব্রেকার

◆ GB/T4208 শেল সুরক্ষা স্তরের আইপি কোড

◆ GB/T7354 আংশিক স্রাব পরিমাপ

◆ GB/T311.1 অন্তরণ সমন্বয় পার্ট 1: সংজ্ঞা, নীতি এবং নিয়ম

●পরিবেশ বান্ধব গ্যাস ইনসুলেট সুইচগিয়ার ক্যাবিনেটের প্রযুক্তিগত পরামিতি টেবিল

◆ সার্কিট ব্রেকার ক্যাবিনেট

◆ লোড সুইচ ক্যাবিনেট

● ক্যাবিনেট কনফিগারেশন স্কিম

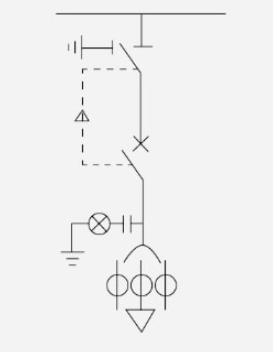

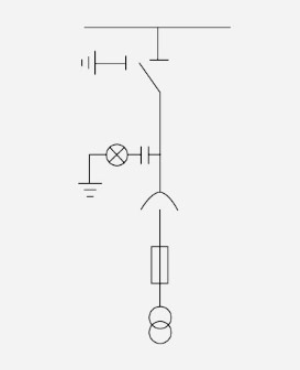

○ স্কিম 1

CL650 মিমি

◆ মৌলিক জিনিসপত্র

▶ লোড সুইচ

▶ দুই-স্টেশন আইসোলেটিং সুইচ

▶ লাইভ ডিসপ্লে মিটার

▶ স্ট্যান্ডার্ড বাসবার

▶অপারেশন হ্যান্ডেল

▶ বাসবারের সাথে যোগাযোগ করুন

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক পয়েন্টার যন্ত্র

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ গ্রেপ্তারকারী লো ভোল্টেজ চেম্বারের অন-লাইন পর্যবেক্ষণ

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶ প্যাসিভ সুরক্ষা

▶ উঁচু আসন

▶ সংশোধনকারী মডিউল

▶ কম ভোল্টেজ চেম্বার

▶ টু ইন ওয়ান মেকানিক্যাল ইন্টারলক লাইটনিং অ্যারেস্টার

▶DC পাওয়ার সাপ্লাই (12h-24Ah) পয়েন্টার ইন্সট্রুমেন্ট ইলেক্ট্রোম্যাগনেটিক লক এলিভেটিং সিট

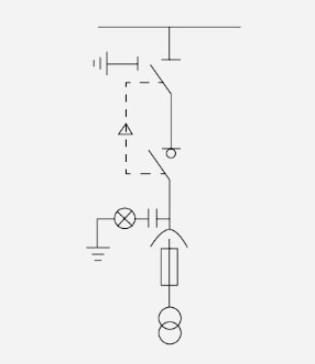

পিটিসি 500 মিমি

◆ মৌলিক জিনিসপত্র

▶ লোড সুইচ

▶ তিন-স্টেশন সংযোগ বিচ্ছিন্ন লাইভ প্রদর্শন মান বাস অপারেটিং

▶ হ্যান্ডেল ভোল্টেজ ট্রান্সফরমার

▶PT ফিউজড টিউব

▶ কনুই তারের প্লাগ (তারের সহ)

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক পয়েন্টার যন্ত্র

▶ তিনটি যান্ত্রিক ইন্টারলকিং অন-লাইন গ্রেপ্তারকারীর পর্যবেক্ষণ

▶ কম ভোল্টেজ চেম্বার

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶ প্যাসিভ সুরক্ষা

▶ এলিভেটিং সিট রেকটিফায়ার মডিউল

▶ কম ভোল্টেজ চেম্বার

▶ এক যান্ত্রিক ইন্টারলক পাত্রে দুই

▶DC পাওয়ার সাপ্লাই (12h-24Ah) পয়েন্টার ইন্সট্রুমেন্ট ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

পিটিআই 500 মিমি

◆ মৌলিক জিনিসপত্র

▶ থ্রি-স্টেশন আইসোলেটিং সুইচ

▶চার্জড ডিসপ্লে

▶ সাধারণ বাস

▶ অপারেটিং হ্যান্ডেল

▶ ভোল্টেজ ট্রান্সফরমার

▶PT ফিউজড টিউব

▶ কনুই তারের প্লাগ (তারের সহ)

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক পয়েন্টার যন্ত্র

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ গ্রেফতারকারীর অন-লাইন মনিটরিং

▶ কম ভোল্টেজ চেম্বার

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶ প্যাসিভ সুরক্ষা

▶ উঁচু আসন

▶ সংশোধনকারী মডিউল

▶ কম ভোল্টেজ চেম্বার

▶ টু ইন ওয়ান মেকানিক্যাল ইন্টারলক অ্যারেস্টার

▶DC পাওয়ার সাপ্লাই (12h-24Ah) পয়েন্টার ইন্সট্রুমেন্ট ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

পিটি 500 মিমি

◆ মৌলিক জিনিসপত্র

▶চার্জড ডিসপ্লে

▶ সাধারণ বাস

▶ ভোল্টেজ ট্রান্সফরমার

▶PT ফিউজড টিউব

▶ কনুই তারের প্লাগ (তারের সহ)

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক পয়েন্টার যন্ত্র

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ গ্রেফতারকারীর অন-লাইন মনিটরিং

▶ কম ভোল্টেজ চেম্বার

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶ প্যাসিভ সুরক্ষা

▶ উঁচু আসন

▶ সংশোধনকারী মডিউল

▶ কম ভোল্টেজ চেম্বার

▶ টু ইন ওয়ান মেকানিক্যাল ইন্টারলক অ্যারেস্টার

▶DC পাওয়ার সাপ্লাই (12h-24Ah) পয়েন্টার ইন্সট্রুমেন্ট ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

PTS500

◆ মৌলিক জিনিসপত্র

▶ ভোল্টেজ ট্রান্সফরমার

▶PT ফিউজড টিউব

▶ কনুই তারের প্লাগ (তারের সহ)

◇ ঐচ্ছিক জিনিসপত্র

▶ লাইটনিং অ্যারেস্টার

▶ গ্রেফতারকারীর অন-লাইন মনিটরিং

▶DC পাওয়ার সাপ্লাই (12h-24Ah)

▶ কম ভোল্টেজ চেম্বার পয়েন্টার যন্ত্র

▶ ডিজিটাল ডিসপ্লে যন্ত্র ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

এম 650 মিমি

◆ মৌলিক জিনিসপত্র

▶চার্জড ডিসপ্লে

▶ দীর্ঘ এবং ছোট বাস

▶ ট্রান্সফার বাস

▶ ভোল্টেজ ট্রান্সফরমার

▶PT ফিউজড টিউব ডোজিং ট্যাঙ্ক

▶ ভোল্টেজ ট্রান্সফরমার

◇ ঐচ্ছিক জিনিসপত্র

▶ কম ভোল্টেজ চেম্বার পয়েন্টার যন্ত্র

▶ ডিজিটাল ডিসপ্লে যন্ত্র ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

▶ তাপমাত্রা এবং আর্দ্রতা নিয়ামক

দ্রষ্টব্য: যদি PT এর আগে একটি ইতিবাচক বিচ্ছিন্ন সুইচ যোগ করা হয়, তাহলে ক্যাবিনেটের প্রস্থ 1000mm এ পরিবর্তন করা উচিত এবং অন্যান্য মাত্রা অপরিবর্তিত থাকবে।

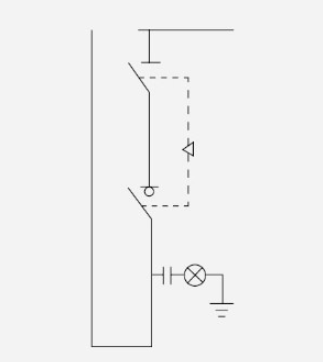

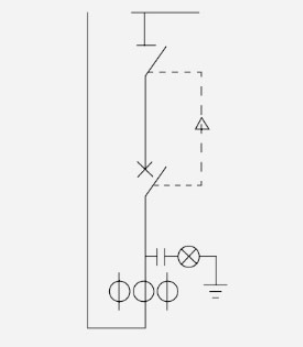

○ স্কিম 2

গ 420 মিমি

◆ মৌলিক জিনিসপত্র

▶ থ্রি-স্টেশন আইসোলেটিং সুইচ

▶চার্জড ডিসপ্লে

▶ সাধারণ বাস

▶ অপারেটিং হ্যান্ডেল

▶ লোড সুইচ

◇ ঐচ্ছিক জিনিসপত্র

▶ ইলেকট্রিক অপারেটিং মেকানিজম লাইটনিং অ্যারেস্টার

▶ ব্যাপক বীমা

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক

▶ জিরো সিকোয়েন্স ট্রান্সফরমার

▶ ত্রুটি নির্দেশক (তাপমাত্রা পরিমাপ সহ) পয়েন্টার যন্ত্র ▶ গ্রেপ্তারকারীর অন-লাইন পর্যবেক্ষণ

▶ প্যাসিভ সুরক্ষা

▶ উঁচু আসন

▶ সংশোধনকারী মডিউল

▶ থ্রু-কোর কারেন্ট ট্রান্সফরমার

▶ ফল্ট নির্দেশক EKL-4

▶ কম ভোল্টেজ চেম্বার

▶দুই এক যান্ত্রিক ইন্টারলক

▶ ইনকামিং লাইন গ্রাউন্ডিং লকিং ডিভাইস

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ তারের জিনিসপত্র

ভি 420 মিমি

◆ মৌলিক জিনিসপত্র

▶3 অবস্থান বিচ্ছিন্নকারী

▶চার্জড ডিসপ্লে

▶ স্ট্যান্ডার্ড বাসবার

▶অপারেশন হ্যান্ডেল

▶ সার্কিট ব্রেকার

▶CT

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ডজ ডিভাইস

▶ ব্যাপক বীমা

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶DC পাওয়ার সাপ্লাই ইলেক্ট্রোম্যাগনেটিক লক

▶ জিরো সিকোয়েন্স ট্রান্সফরমার

▶ ফল্ট নির্দেশক (তাপমাত্রা পরিমাপ সহ) পয়েন্টার যন্ত্র

▶ গ্রেফতারকারীর অন-লাইন মনিটরিং

▶ প্যাসিভ সুরক্ষা

▶ উঁচু আসন

▶ সংশোধনকারী মডিউল

▶ থ্রু-কোর কারেন্ট ট্রান্সফরমার

▶ ফল্ট ইন্ডিকেটর EKL-4 লো ভোল্টেজ চেম্বার

▶দুই এক যান্ত্রিক ইন্টারলক

▶ ইনকামিং লাইন গ্রাউন্ডিং লকিং ডিভাইস

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ তারের জিনিসপত্র

V 650 মিমি

◆ মৌলিক জিনিসপত্র

▶ দুই-স্টেশন বিচ্ছিন্ন সুইচ

▶চার্জড ডিসপ্লে

▶ সাধারণ বাস

▶ অপারেটিং হ্যান্ডেল সার্কিট ব্রেকার

▶ বর্তমান ট্রান্সফরমার

▶ সংযোগকারী বাস

◇ ঐচ্ছিক জিনিসপত্র

▶ বৈদ্যুতিক অপারেটিং মেকানিজম

▶ ব্যাপক বীমা

▶ কম ভোল্টেজ চেম্বার

▶দুই এক যান্ত্রিক ইন্টারলক

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶DC পাওয়ার সাপ্লাই পয়েন্টার যন্ত্র

▶ ডিজিটাল ডিসপ্লে যন্ত্র

▶ উঁচু আসন

▶ প্যাসিভ সুরক্ষা সংশোধনকারী মডিউল

▶ ইলেক্ট্রোম্যাগনেটিক লক

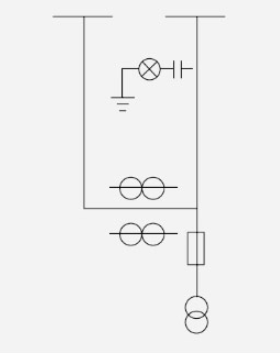

○ স্কিম 3

ডিআই 420 মিমি

◆ মৌলিক জিনিসপত্র

▶চার্জড ডিসপ্লে

▶ স্ট্যান্ডার্ড বাসবার

◇ ঐচ্ছিক জিনিসপত্র

▶ তারের আনুষাঙ্গিক গ্রেপ্তারকারী

▶ গ্রেফতারকারীর অন-লাইন মনিটরিং

▶ ফল্ট ইন্ডিকেটর EKL-4 ফল্ট ইন্ডিকেটর (তাপমাত্রা পরিমাপ সহ) ▶ ইলেক্ট্রোম্যাগনেটিক লক

▶ উঁচু আসন

ডিআই 420 মিমি

◆ মৌলিক জিনিসপত্র

▶চার্জড ডিসপ্লে

▶ স্ট্যান্ডার্ড বাসবার

▶অপারেশন হ্যান্ডেল

▶2 অবস্থান বিচ্ছিন্নকারী

◇ ঐচ্ছিক জিনিসপত্র

▶ কম ভোল্টেজ চেম্বার

▶দুই এক যান্ত্রিক ইন্টারলক

▶ দুটি যান্ত্রিক ইন্টারলকিং-এর মধ্যে তিনটি

▶ ইলেক্ট্রোম্যাগনেটিক লক লিফটিং সিট

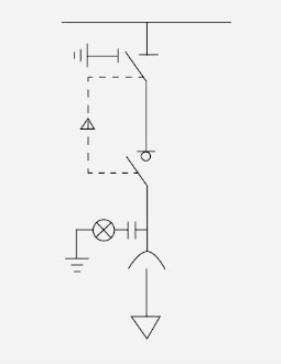

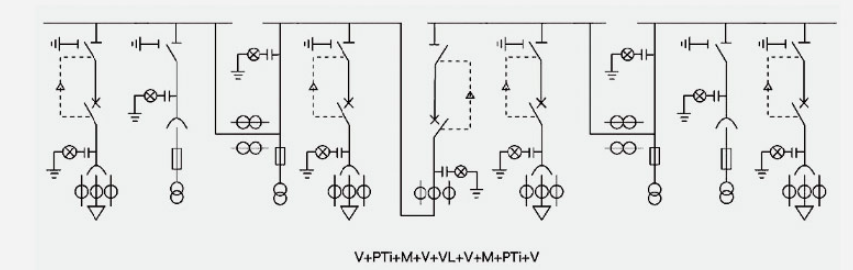

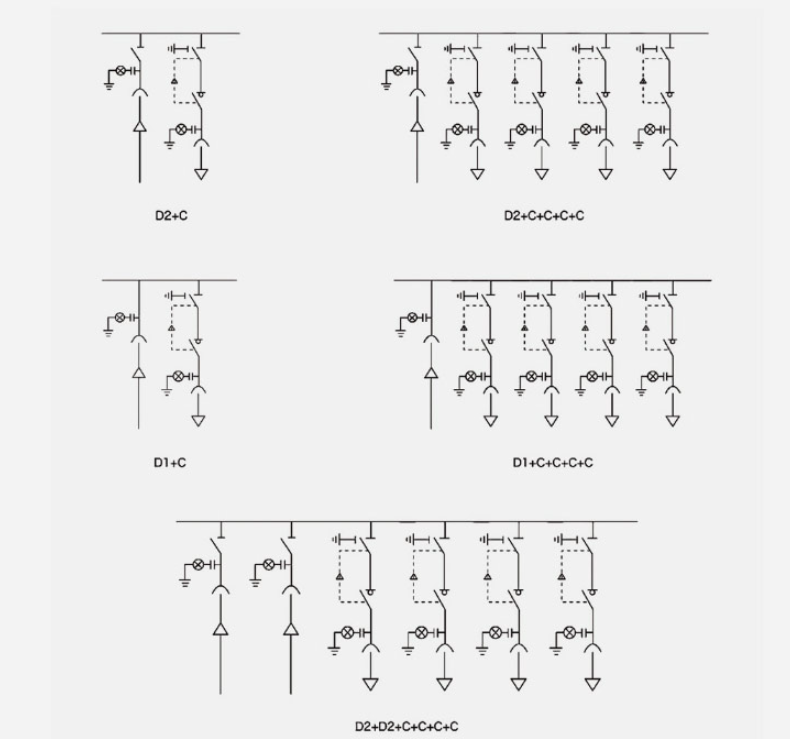

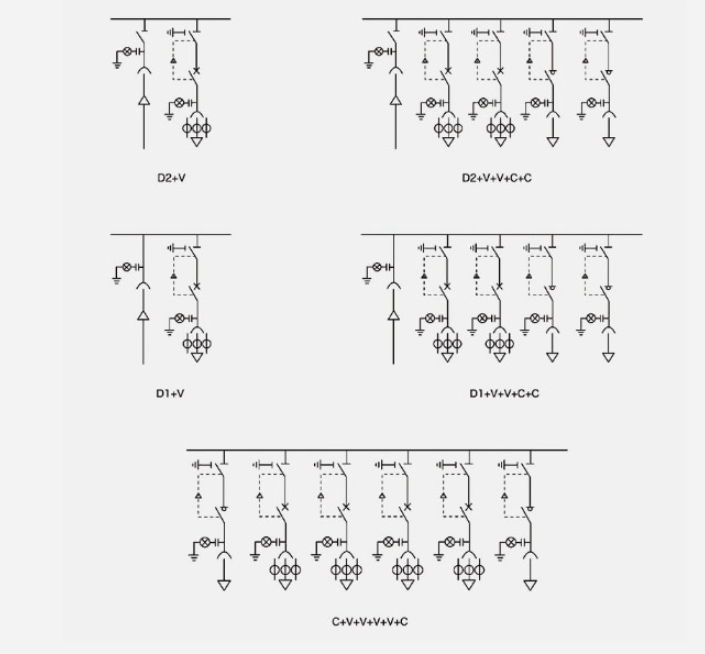

●সাধারণ স্কিম সমন্বয় 1

দ্রষ্টব্য: উপরের সাধারণ সংমিশ্রণ রেফারেন্স স্কিমটি ব্যবহারকারীদের চাহিদা অনুযায়ী বিভিন্ন উপায়ে একত্রিত করা যেতে পারে।

সাধারণ স্কিম সমন্বয় 2

দ্রষ্টব্য: উপরের সাধারণ সংমিশ্রণ রেফারেন্স স্কিমটি ব্যবহারকারীদের চাহিদা অনুযায়ী বিভিন্ন উপায়ে একত্রিত করা যেতে পারে।

ATS সেগমেন্টেশন স্কিম

● অপারেটিং নির্দেশাবলী পরিবর্তন করুন

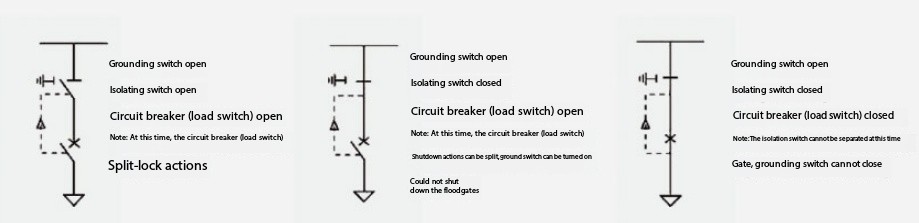

অবস্থান, রাষ্ট্র এবং ইন্টারলক পরিবর্তন করুন

অপারেশন পদক্ষেপ:

পাওয়ার ট্রান্সমিশন: সার্কিট ব্রেকার (লোড সুইচ) দিয়ে উপরের এবং নীচের দরজা ঝুলিয়ে রাখুন → একটি বিচ্ছিন্ন সুইচ সহ গ্রাউন্ডিং সুইচ → একটি পাওয়ার ট্রান্সমিশন সহ সার্কিট ব্রেকার (লোড সুইচ) সম্পন্ন হয়েছে৷

পাওয়ার কাট: ব্রেকার (লোড সুইচ) → সংযোগ বিচ্ছিন্ন → আর্থিং সুইচ → ব্রেকার (লোড সুইচ) আনলোড (খোলা) এবং দরজা কালো হয়ে গেছে।

● ইনস্টলেশন নির্দেশাবলী

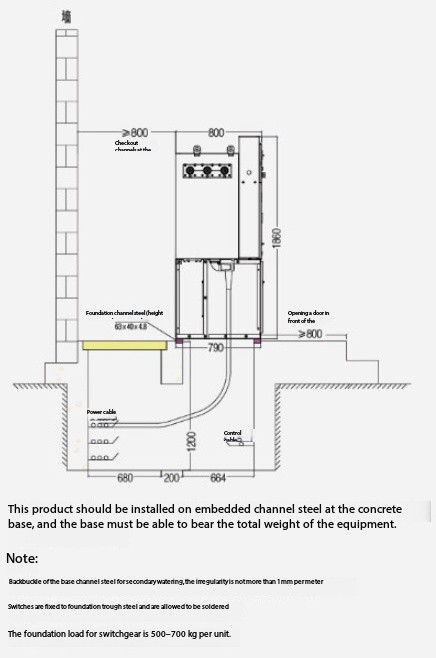

◆ ভিত্তি এবং সামগ্রিক মাত্রা

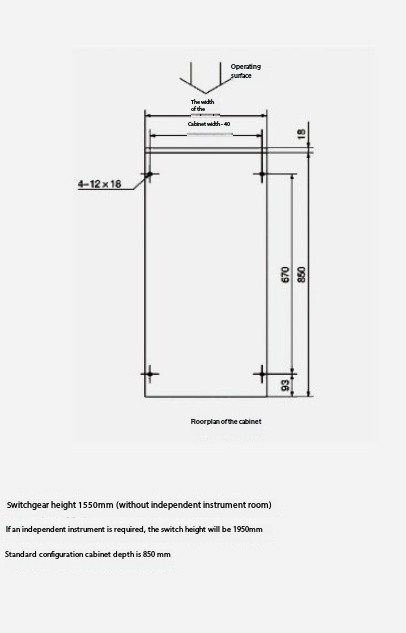

◆ মন্ত্রিসভা এবং সামগ্রিক ইনস্টলেশন মাত্রা
