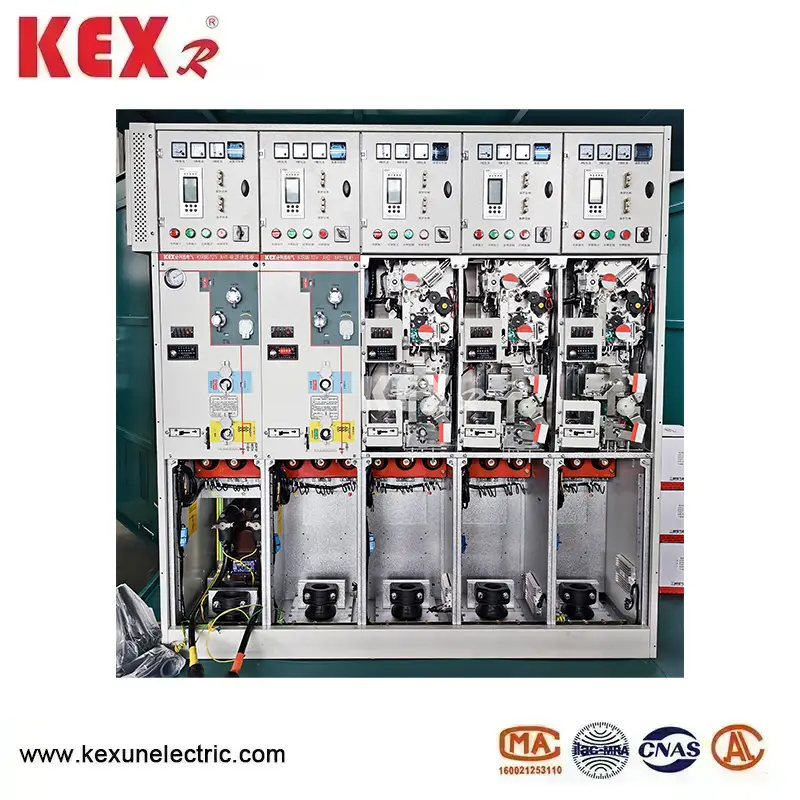

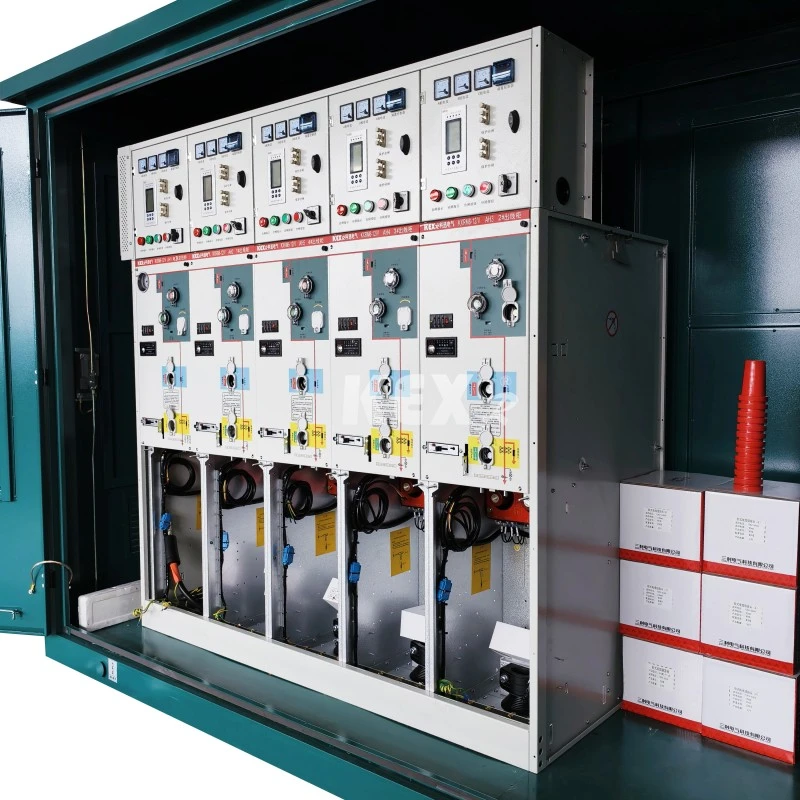

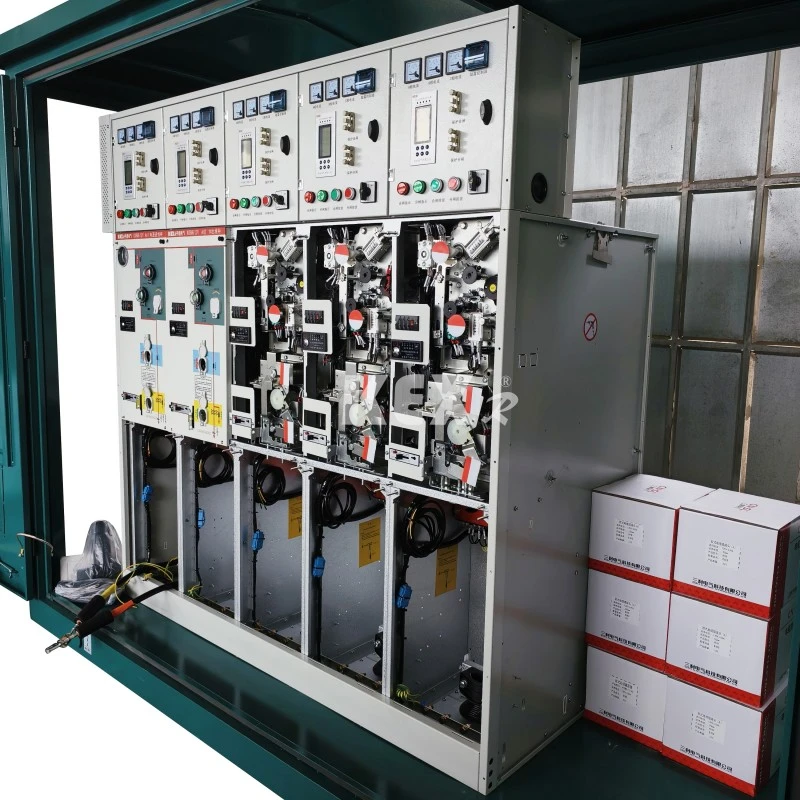

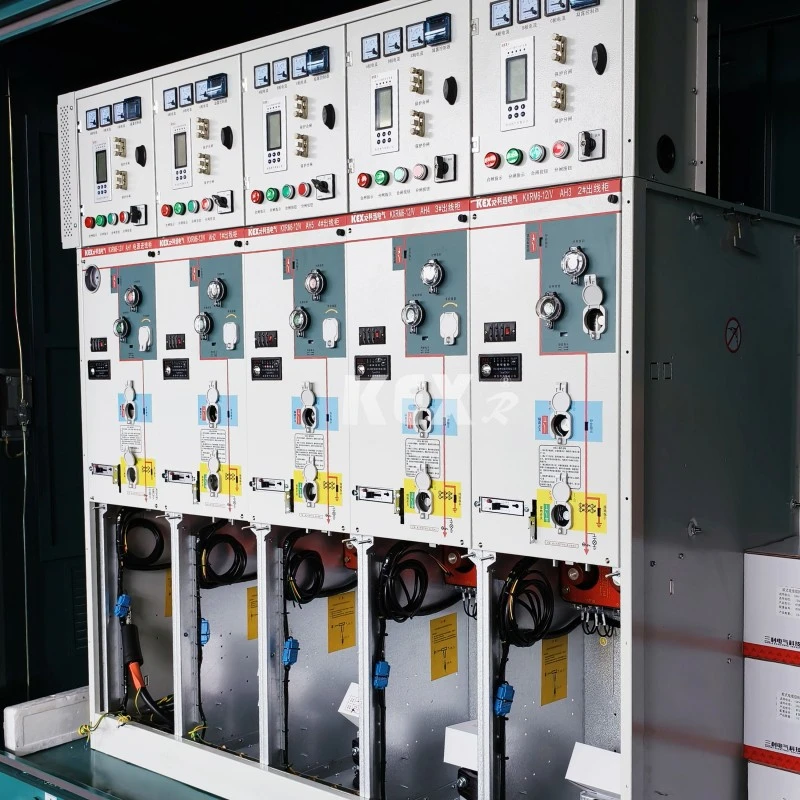

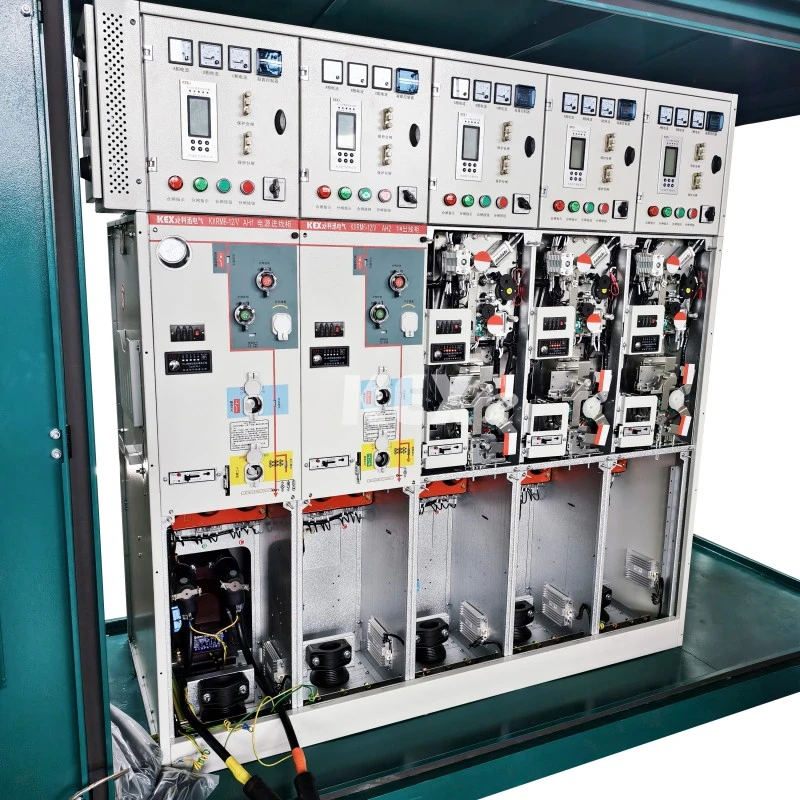

কম্বাইন্ড টাইপ জিআইএস ক্যাবিনেট

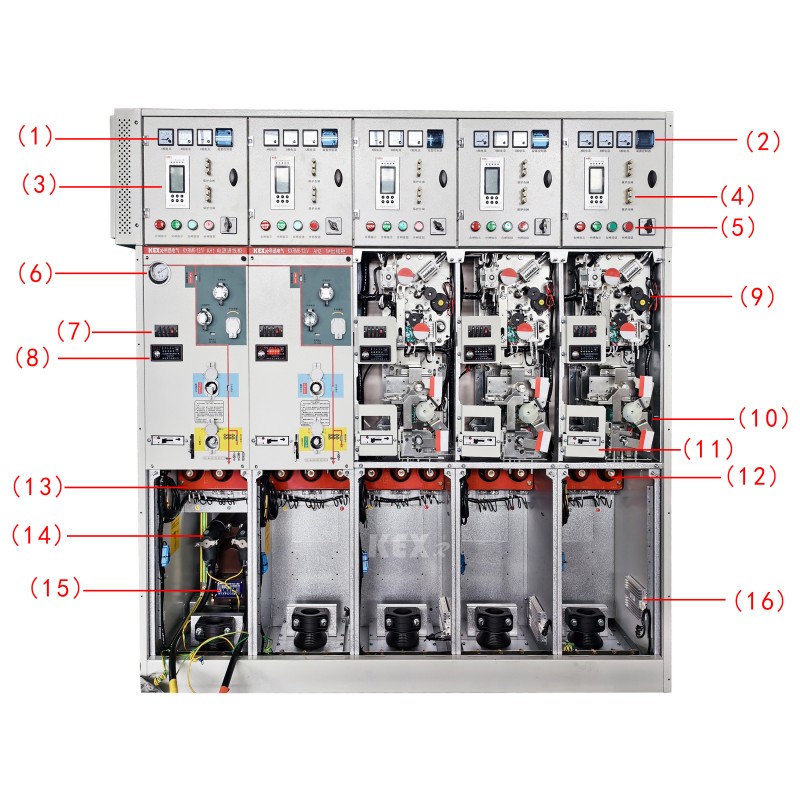

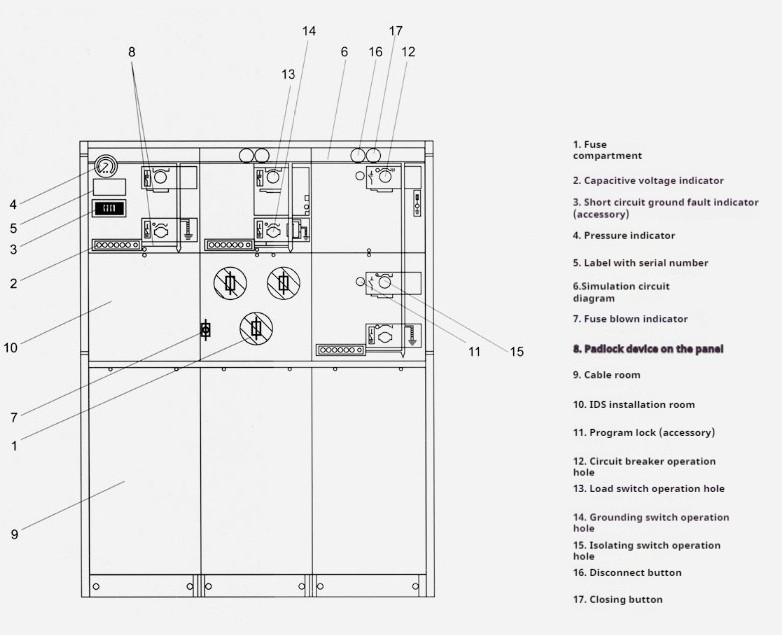

● উপাদান

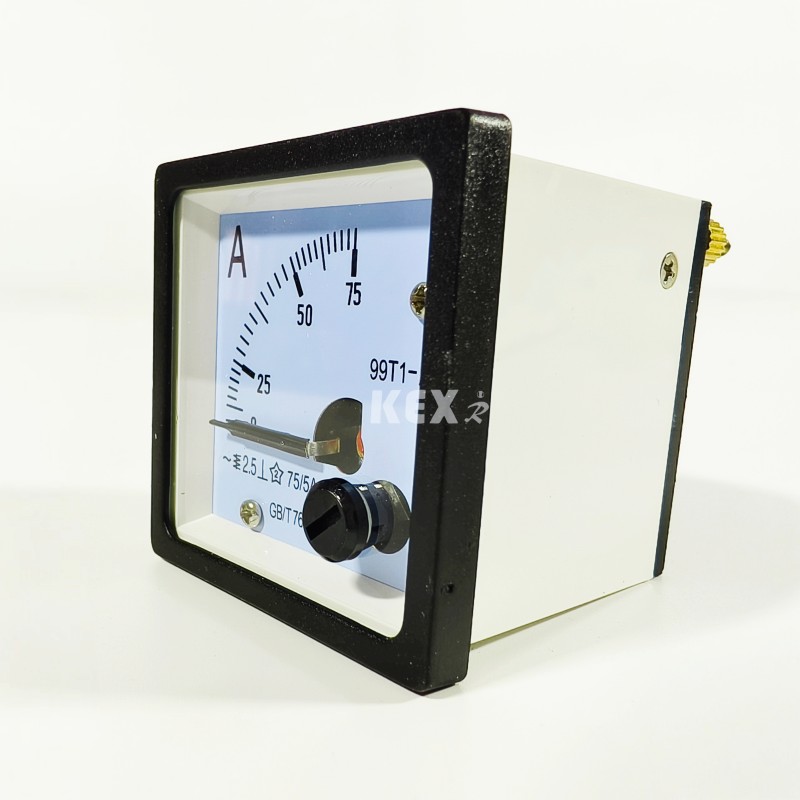

1. অ্যামিটার

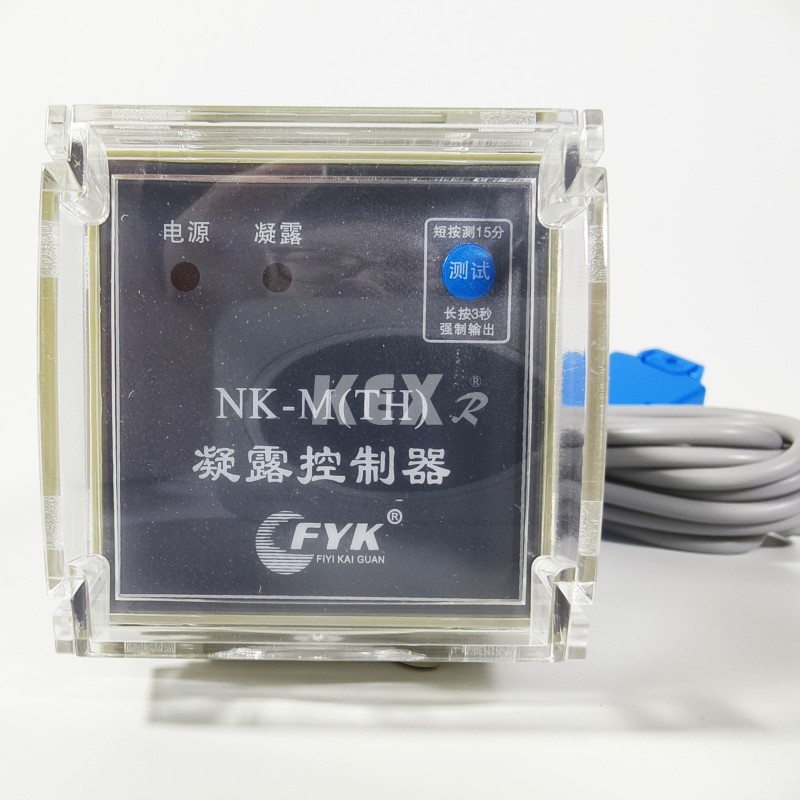

2. ঘনীভবন নিয়ামক

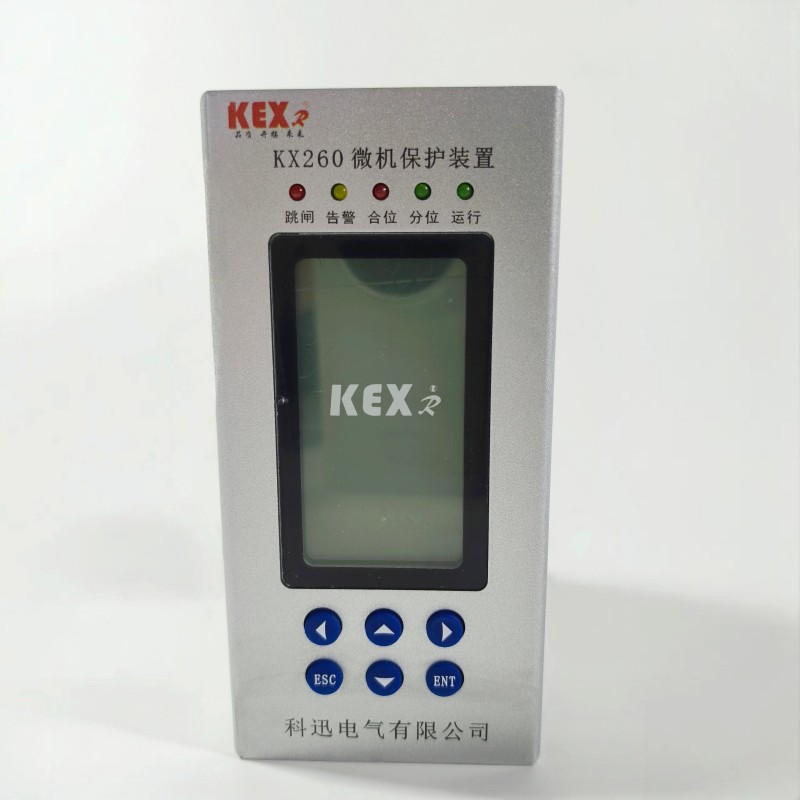

3.মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস

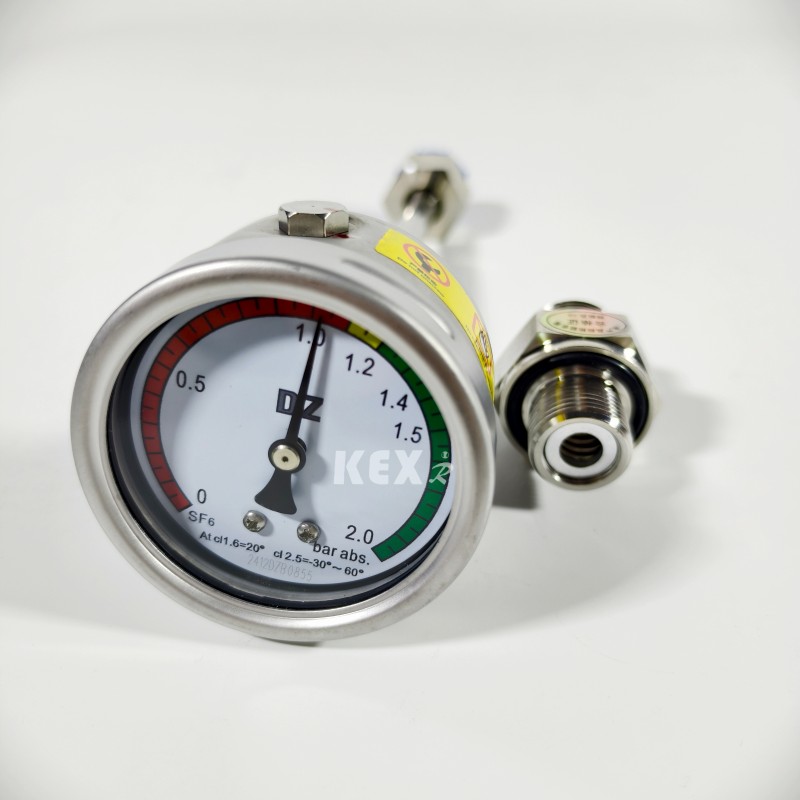

6 .ব্যারোমিটার

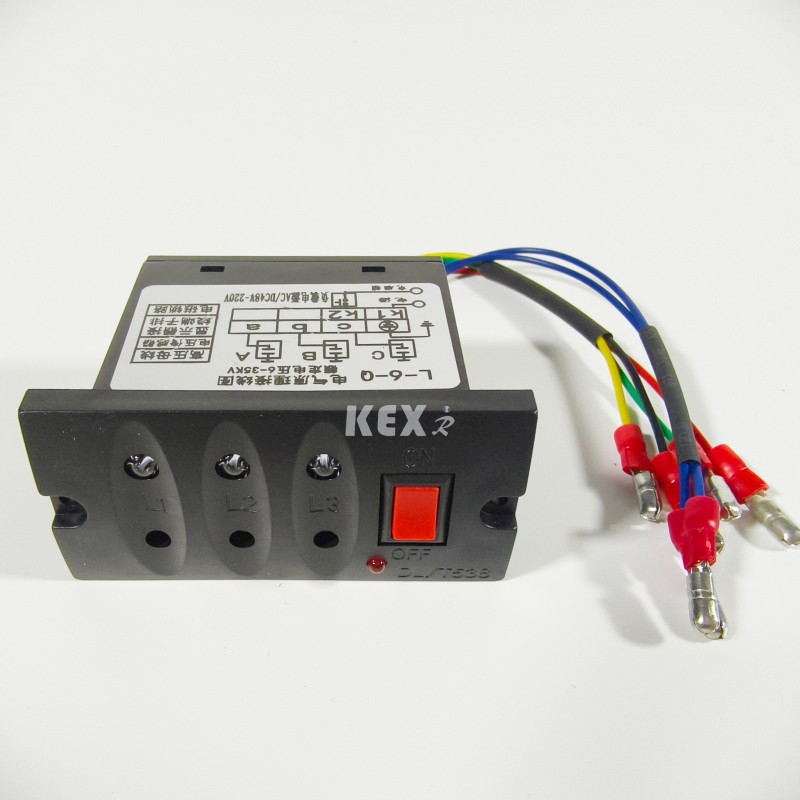

7.চার্জড ডিসপ্লে

 8.. ফল্ট নির্দেশক

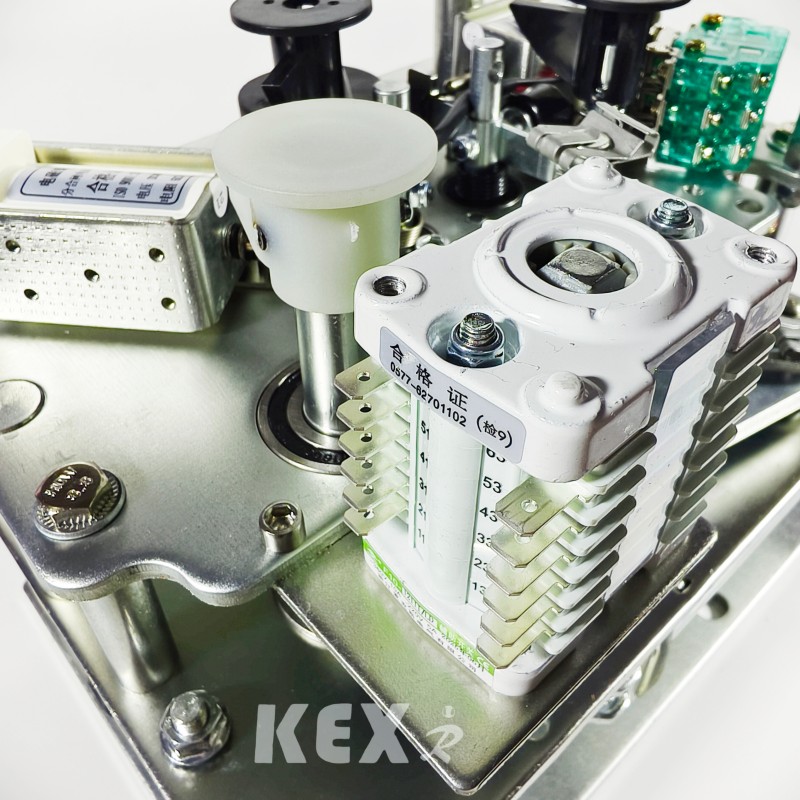

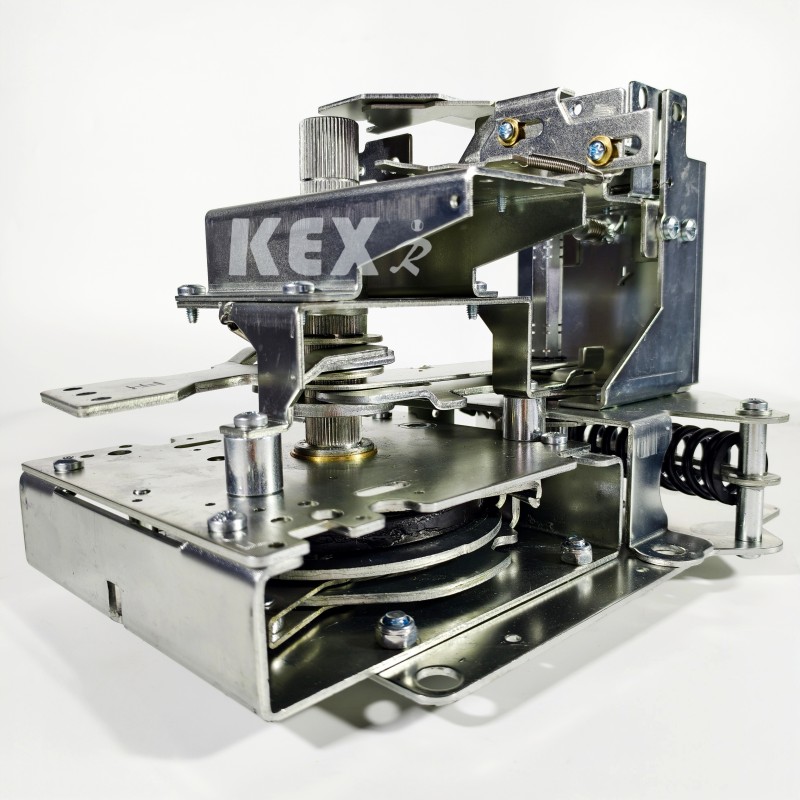

9. ইলেকট্রিক অপারেটিং মেকানিজম

10. ম্যানুয়াল অপারেটিং মেকানিজম

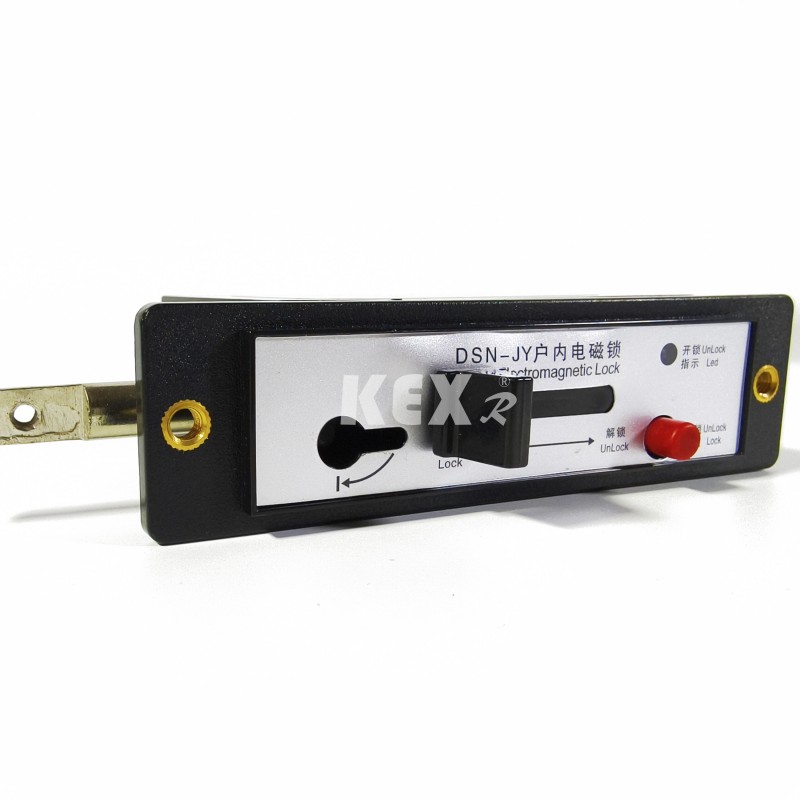

11. ইলেক্ট্রোম্যাগনেটিক লক

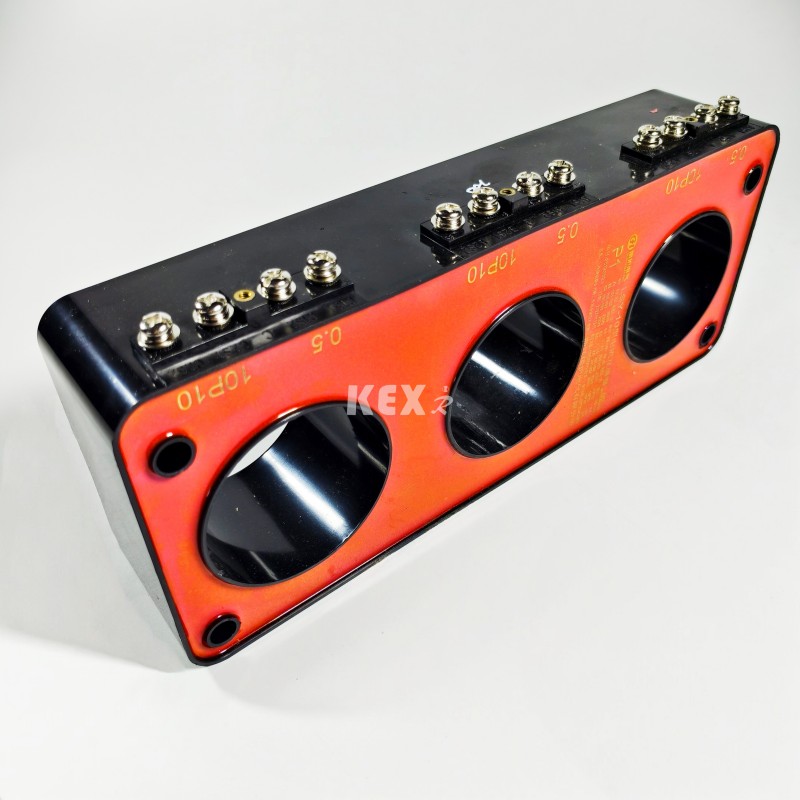

12~13। বর্তমান ট্রান্সফরমার

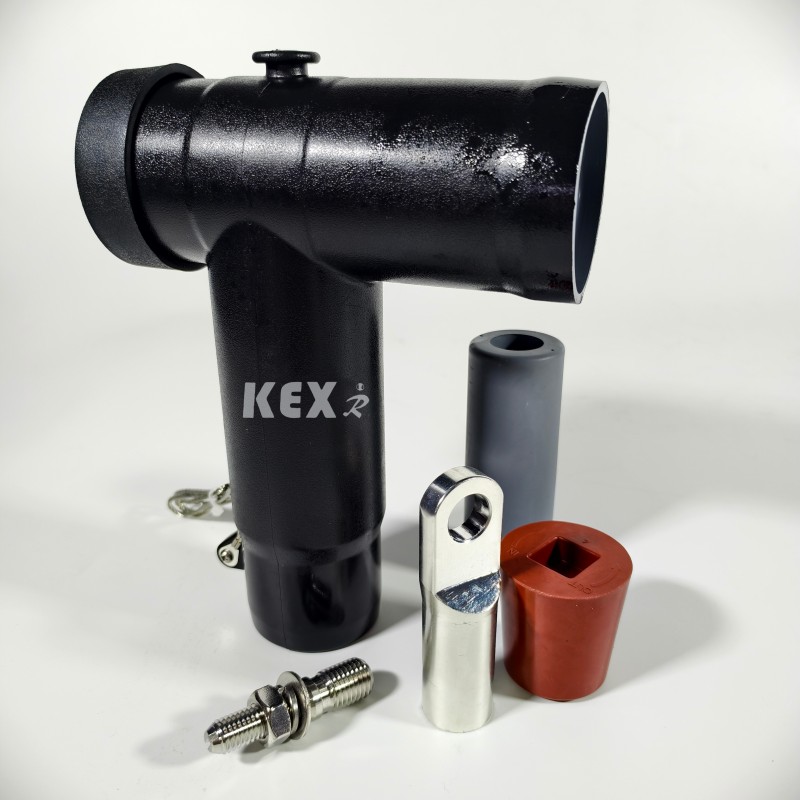

14. তারের প্লাগ

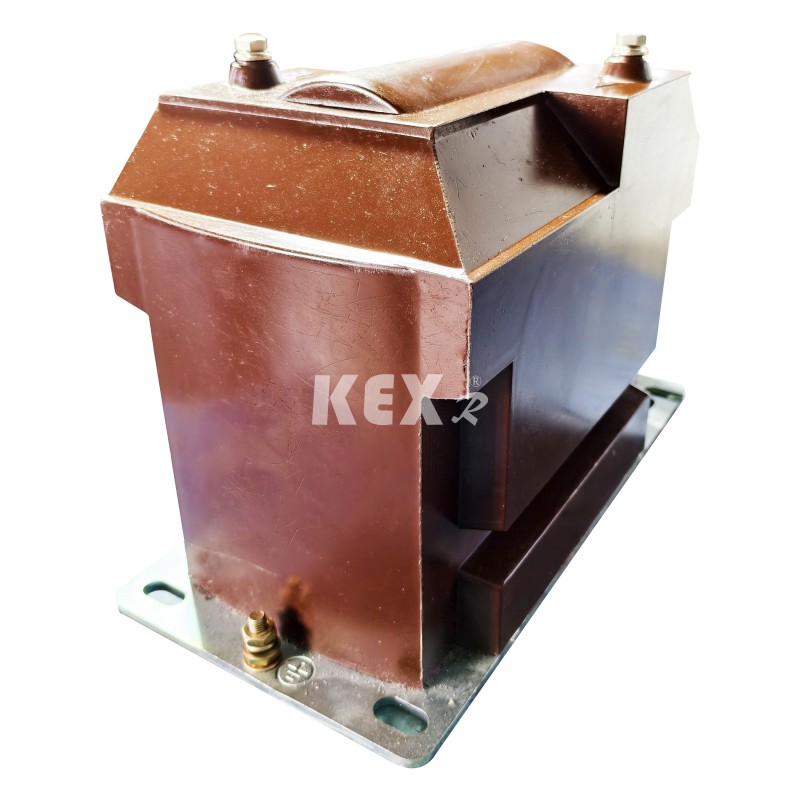

15.ভোল্টেজ ট্রান্সফরমার

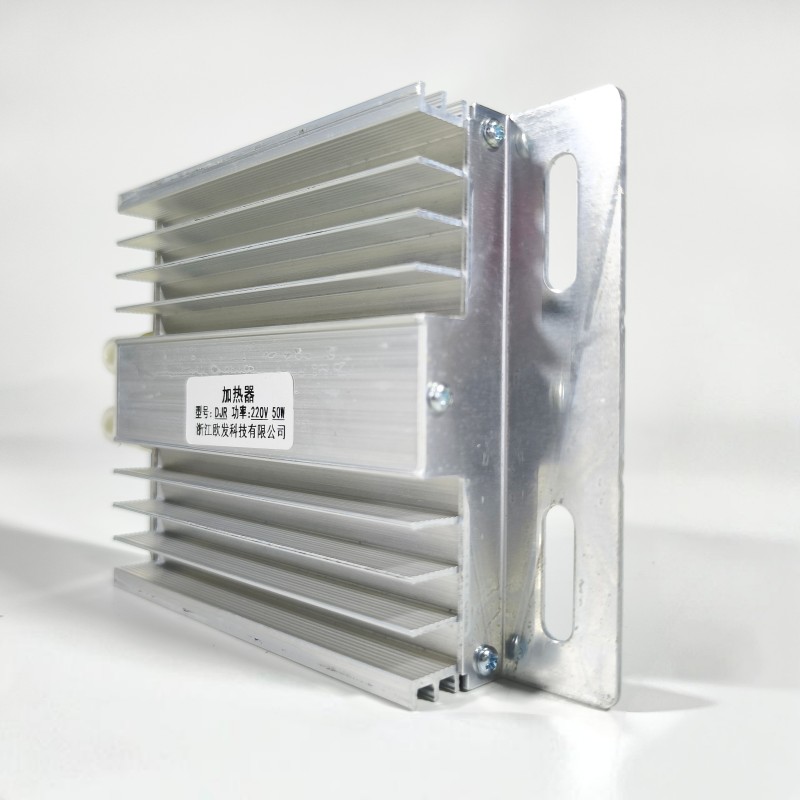

16 .অ্যালুমিনিয়াম খাদ গরম করার প্লেট

● পরিস্থিতি ব্যবহার করা

KXRM6-12 সম্মিলিত প্রকার GIS ক্যাবিনেট উচ্চ এবং নিম্ন তাপমাত্রা (+40℃~-40℃), আর্দ্রতা, ধুলো, লবণ দূষণ, খনি, উচ্চ উচ্চতা (1000m) এবং অন্যান্য পরিবেশের জন্য উপযুক্ত। 24 ঘন্টার মধ্যে জলে স্বল্পমেয়াদী নিমজ্জন ব্যবহারকে প্রভাবিত করে না। দ্রষ্টব্য: উচ্চতা বেশি হলে, নির্দিষ্ট উচ্চতা নির্দেশ করুন।

● মান

KXRM6-12 কম্বাইন্ড টাইপ GIS ক্যাবিনেট নিচের মানগুলি পূরণ করে

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 etc...

GB3804, GB3906, GB11022 ইত্যাদি...

● প্রধান সুবিধা

◆ KXRM 6-12 কম্বাইন্ড টাইপ GIS ক্যাবিনেটে SF6 গ্যাসকে চাপ নির্বাপক এবং নিরোধক মাধ্যম হিসেবে ব্যবহার করা হয়।

◆ সুইচ ক্যাবিনেট সম্পূর্ণরূপে সিল এবং উত্তাপ; বাসবার, সুইচ এবং লাইভ পার্টস সম্পূর্ণরূপে স্টেইনলেস স্টিলের শেলে আবদ্ধ।

◆ গহ্বরটি 1.4bar SF6 গ্যাসে ভরা, এবং সুরক্ষা স্তর IP67 এ পৌঁছেছে: সম্পূর্ণ সুইচ ডিভাইসটি বাহ্যিক পরিবেশগত অবস্থার দ্বারা সম্পূর্ণরূপে প্রভাবিত নয়, যা স্বল্পমেয়াদী জল নিমজ্জনের মতো চরম ক্ষেত্রেও সুইচের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে পারে এবং পণ্যটি রক্ষণাবেক্ষণ-মুক্ত।

◆ সুইচ ক্যাবিনেটে একটি নিখুঁত "ফাইভ-প্রিভেনশন" ইন্টারলকিং ডিভাইস রয়েছে, যা মানুষের ভুল অপারেশনের কারণে হতে পারে এমন কর্মীদের এবং সরঞ্জামগুলির অপারেশন ব্যর্থতাকে সম্পূর্ণরূপে দূর করে।

 ◆ সমস্ত সুইচ ক্যাবিনেটে নির্ভরযোগ্য নিরাপদ চাপ ত্রাণ চ্যানেল রয়েছে, যা চরম ক্ষেত্রেও অপারেটরদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করতে পারে।

 ◆ মন্ত্রিসভা স্থির একক সংমিশ্রণ এবং প্রসারণযোগ্য একক সমন্বয়ে বিভক্ত।

◆ ক্যাবিনেট সাধারণত সামনে থেকে প্রবেশ করে এবং প্রস্থান করে এবং এটি বিভিন্ন ইনস্টলেশন অবস্থান অনুযায়ী পাশ থেকে প্রসারিত বা প্রসারিত করা যেতে পারে।

◆ ক্যাবিনেটের আকার ইনস্টল করা সুবিধাজনক, এবং এটি সংকীর্ণ স্থান এবং দুর্বল পরিবেশগত অবস্থার জন্য উপযুক্ত হতে পারে।

◆ মন্ত্রিসভা ব্যবহারকারীদের বিভিন্ন চাহিদা অনুযায়ী বৈদ্যুতিক, রিমোট কন্ট্রোল এবং মনিটরিং ডিভাইস দিয়ে সজ্জিত করা যেতে পারে।

● প্রধানত প্রযুক্তিগত পরামিতি টেবিল

নোট¹:ফিউজের রেট করা বর্তমানের উপর নির্ভর করে

নোট²: উচ্চ ভোল্টেজ ফিউজ উপর নির্ভর করে

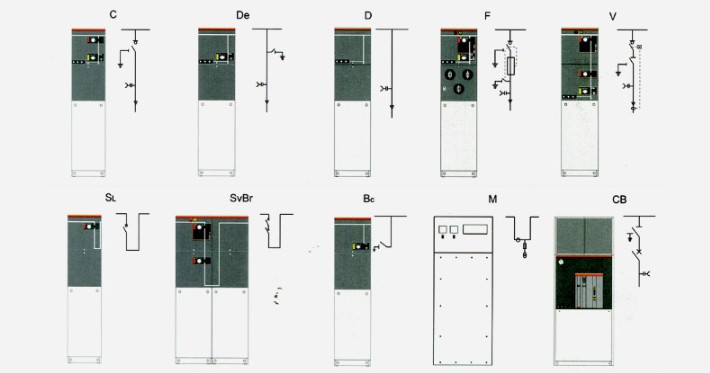

● কম্বাইন্ড টাইপ GIS ক্যাবিনেটের প্রতিটি মডিউলের নিম্নলিখিত কনফিগারেশন রয়েছে

▶D ক্যাবিনেট কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যের জন্য "গ্রাউন্ডিং নাইফ ছাড়া তারের সংযোগ মডিউল" দেখুন।

▶সি ক্যাবিনেটের কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যের জন্য "লোড সুইচ মডিউল" দেখুন।

▶F ক্যাবিনেট কনফিগারেশন স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্যের জন্য "ভ্যাকুয়াম সুইচ মডিউল" দেখুন।

 KX-RM6 কম্বাইন্ড টাইপ GIS ক্যাবিনেট স্ট্যান্ডার্ড কম্বিনেশন নিম্নলিখিত কনফিগারেশনগুলিও প্রদান করতে পারে

▶ ইনকামিং বুশিংয়ের ক্যাপাসিটিভ ভোল্টেজ সূচক

▶ প্রতিটি বায়ু চেম্বার SF6 ঘনত্ব নিরীক্ষণের জন্য একটি চাপ গেজ দিয়ে সজ্জিত।

▶ উত্তোলন লাগা

▶ অপারেটিং হ্যান্ডেল

উদাহরণ:

□ লোড সুইচ মডিউল সি

○ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য

▶630a বাসবার

▶ তিন-স্টেশন লোড/গ্রাউন্ডিং সুইচ

▶ দুটি স্বাধীন লোড সুইচ এবং গ্রাউন্ডিং সুইচ অপারেটিং শ্যাফ্ট সহ তিন-স্টেশন একক স্প্রিং অপারেটিং প্রক্রিয়া।

▶ লোড সুইচ এবং গ্রাউন্ডিং সুইচের অবস্থানের ইঙ্গিত

▶ সামনে অনুভূমিক বহির্গামী বুশিং, 630A 400 সিরিজ বোল্ট বুশিং।

▶ বুশিং ইলেকট্রিফিকেশন নির্দেশ করার জন্য ক্যাপাসিটিভ ভোল্টেজ সূচক

▶ সমস্ত সুইচ ফাংশনের জন্য, প্যানেলে একটি প্যাডলক ডিভাইস ইনস্টল করা সুবিধাজনক।

▶SF6 গ্যাসের চাপ পরিমাপক (প্রতিটি SF6 গ্যাস বাক্সে শুধুমাত্র একটি)

▶ গ্রাউন্ডিং বাসবার

▶ গ্রাউন্ডিং সুইচ এবং ক্যাবল রুমের সামনের প্যানেলের মধ্যে ইন্টারলকিং

○ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶ সংরক্ষিত বাস এক্সটেনশন

▶ বহিরাগত বাস

▶লোড সুইচ বৈদ্যুতিক অপারেটিং প্রক্রিয়া DC24V/48V/110V/220V; AC 110V/220V；

▶শর্ট সার্কিট এবং গ্রাউন্ড ফল্ট ইন্ডিকেটর মেজারিং রিং কারেন্ট ট্রান্সফরমার এবং অ্যামিটার

▶ রিং কারেন্ট ট্রান্সফরমার এবং ওয়াট-আওয়ার মিটার পরিমাপ করা

▶ লাইটনিং অ্যারেস্টার বা ডাবল কেবল হেড ক্যাবল ইনলেট স্লিভে ইনস্টল করা যেতে পারে।

▶কী ইন্টারলক ইনকামিং লাইন লাইভ গ্রাউন্ডিং লকিং (বুশিং লাইভ হলে গ্রাউন্ডিং সুইচ লক করা) AC/DC 110 V/220 V. সহায়ক যোগাযোগ

▶লোড সুইচ পজিশন 2NO+2NC, গ্রাউন্ডিং সুইচ পজিশন 2NO+2NC, সিগন্যাল সহ প্রেসার গেজ 1NO এবং সিগন্যাল কনট্যাক্ট সহ আর্ক এক্সটিংগুইশার 1NO।

▶ সেকেন্ডারি ডিভাইসটি ইনস্টল করা যেতে পারে

▶ সুইচ ক্যাবিনেটের শীর্ষে সেকেন্ডারি লাইন চেম্বার, সুইচ ক্যাবিনেটের শীর্ষে লো ভোল্টেজ বক্স।

□ লোড সুইচ এবং ফিউজ সম্মিলিত মডিউল F

○ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য

▶630a বাসবার

▶ থ্রি-স্টেশন লোড সুইচ, ফিউজের প্রথম প্রান্ত যান্ত্রিকভাবে ফিউজের শেষে গ্রাউন্ডিং সুইচের সাথে সংযুক্ত থাকে।

▶ তিনটি-স্টেশন স্প্রিং অপারেটিং প্রক্রিয়া, দুটি স্বাধীন লোড সুইচ এবং গ্রাউন্ডিং সুইচ অপারেটিং শ্যাফ্ট সহ।

▶ লোড সুইচ এবং গ্রাউন্ডিং সুইচের অবস্থানের ইঙ্গিত

▶ ফিউজ ব্যারেল

▶ ফিউজ অনুভূমিকভাবে স্থাপন করা হয়।

▶ফিউজ ট্রিপ ইঙ্গিত সামনের দিকে অনুভূমিক আউটগোয়িং বুশিং, 200A এর 200 সিরিজ প্লাগ-ইন বুশিং।

▶ বুশিং ইলেকট্রিফিকেশন নির্দেশ করার জন্য ক্যাপাসিটিভ ভোল্টেজ সূচক

▶ সমস্ত সুইচ ফাংশনের জন্য, প্যানেলে একটি প্যাডলক ডিভাইস ইনস্টল করা সুবিধাজনক।

▶SF6 গ্যাসের চাপ পরিমাপক (প্রতিটি SF6 গ্যাস বাক্সে শুধুমাত্র একটি)

▶ গ্রাউন্ডিং বাসবার

▶ ট্রান্সফরমার সুরক্ষার জন্য ফিউজ প্যারামিটারগুলি হল 12KV, সর্বোচ্চ 125A, 24KV এবং সর্বোচ্চ 63A৷

▶ গ্রাউন্ডিং সুইচ এবং ক্যাবল রুমের সামনের প্যানেলের মধ্যে ইন্টারলকিং।

○ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶সংরক্ষিত বাসবার এক্সটেনশন

▶ লোড সুইচ অপারেশনের জন্য বহিরাগত বাস মোটর 24V/48V DC 110V/220V DC/AC.

▶ সমান্তরাল ট্রিপ কয়েল 24V/48V DC 110V/220V DC/AC।

▶ সমান্তরাল ক্লোজিং কয়েল 24V/48V DC 110V/220V DC/AC।

▶ রিং কারেন্ট ট্রান্সফরমার এবং অ্যামিটার পরিমাপ রিং কারেন্ট ট্রান্সফরমার এবং ওয়াট-আওয়ার মিটার

▶আগত লাইন লাইভ গ্রাউন্ডিং লকিং (বুশিং লাইভ হলে গ্রাউন্ডিং সুইচ লক করা) AC/DC 110 V/220 V. সহায়ক যোগাযোগ

▶লোড ক্লোজিং পজিশন 2NO+2NC, গ্রাউন্ডিং সুইচ পজিশন 2NO+2NC, ফিউজ ব্লোয়িং 1NO, সিগন্যাল সহ প্রেসার গেজ 1NO এবং সিগন্যাল কনট্যাক্ট সহ আর্ক এক্সটিংগুইশার 1NO।

▶সেকেন্ডারি ডিভাইসটি সুইচ ক্যাবিনেটের শীর্ষে সেকেন্ডারি লাইন চেম্বারে এবং সুইচ ক্যাবিনেটের শীর্ষে লো ভোল্টেজ বক্সে ইনস্টল করা যেতে পারে।

□ মিটার মডিউল এম

○ স্ট্যান্ডার্ড কনফিগারেশন এবং বৈশিষ্ট্য

▶12KV মিটারিং ক্যাবিনেট

▶ 2 বর্তমান ট্রান্সফরমার

▶ 2 ভোল্টেজ ট্রান্সফরমার

▶6pcs 400-সিরিজ বুশিংগুলি GSFR6-12-এর নমনীয় বর্ধিত বহিরাগত বাসকে উপরের খাঁড়ি এবং নীচের আউটলেটের সাথে সংযুক্ত করতে ব্যবহৃত হয়।

▶ PT রক্ষার জন্য শিখা ব্রেকার

▶ কম চাপের উপাদান 1 ভোল্টমিটার চেঞ্জওভার সুইচ সহ, চেঞ্জওভার সুইচ সহ 1 অ্যামিমিটার, প্রস্থ x উচ্চতা x গভীরতা = 696 × 1806 × 820 মিমি।

○ ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

▶3 বর্তমান ট্রান্সফরমার

▶3 ভোল্টেজ ট্রান্সফরমার লাইটনিং অ্যারেস্টার

▶ ক্যাপাসিটিভ ভোল্টেজ নির্দেশক যে সুইচগিয়ার চার্জ করা হয়েছে

▶নিম্ন চাপের উপাদান  :১ পাওয়ার মিটার, ১টি প্রতিক্রিয়াশীল পাওয়ার মিটার।

□ ভিসিবি মডিউল সিবি

○মানক ও ঐচ্ছিক কনফিগারেশন এবং বৈশিষ্ট্য

1250a/630a বাসবারের ইনকামিং ক্যাবলে লাইটনিং অ্যারেস্টার ইনস্টল করা আছে।

▶ 1250a/630a এর লাইন সুরক্ষার জন্য ভ্যাকুয়াম সার্কিট ব্রেকার

▶ বর্তমান ট্রান্সফরমার

▶ ভ্যাকুয়াম সার্কিট ব্রেকার VD4X0 বৈদ্যুতিকভাবে চালিত 10VDC

▶ ভোল্টেজ ট্রান্সফরমার

▶UXO-এর বৈদ্যুতিক অপারেশন, ভ্যাকুয়াম সার্কিট ব্রেকারের একটি উপরের তিন-স্টেশন আইসোলেটিং/গ্রাউন্ডিং সুইচ। ▶ সুরক্ষা এবং নিয়ন্ত্রণ ইউনিট REF542plus (প্রতিরক্ষামূলক সিটি সহ)

▶ শান্ট ট্রিপ কয়েল 110V/220V DC

▶ ক্লোজিং কয়েল 110V/220VDC

আউটলেট বুশিং 1250A/630A এর 400-সিরিজ বোল্ট বুশিং সামনের দিকে অনুভূমিকভাবে সাজানো।

▶ বুশিং লাইভ নির্দেশ করার জন্য ক্যাপাসিটিভ ভোল্টেজ ইন্ডিকেটর 1250A/630A এর সংরক্ষিত বাস এক্সটেনশন

▶SF6 গ্যাসের চাপ পরিমাপক (প্রতিটি SF6 গ্যাস বাক্সে শুধুমাত্র একটি) প্রস্থ x উচ্চতা x গভীরতা = 696×1806×781 মিমি। ▶অন-অফ সিকোয়েন্স: O-0.3s-CO-180s-CO।

▶ গ্যাস চাপ সেন্সর

□ ঐচ্ছিক জিনিসপত্র

1. সহায়ক যোগাযোগ সমস্ত লোড সুইচ এবং সার্কিট ব্রেকার 2NO+2NC দিয়ে সজ্জিত করা যেতে পারে যা সুইচের অবস্থান নির্দেশ করে। একটি সমান্তরাল ট্রিপ কয়েল (AC বা DC) ট্রান্সফরমার সুইচ এবং সার্কিট ব্রেকারে ইনস্টল করা যেতে পারে এবং নিম্ন-ভোল্টেজ নিয়ন্ত্রণ উপাদানটি সামনের প্যানেলের পিছনে অবস্থিত।

2. ভোল্টেজ ইঙ্গিত ক্যাপাসিটিভ ভোল্টেজ ইন্ডিকেটর দেখায় যে বুশিং চার্জ করা হয়েছে কি না, এবং এর সকেটটি নিউক্লিয়ার ফেজের জন্য ব্যবহার করা যেতে পারে।

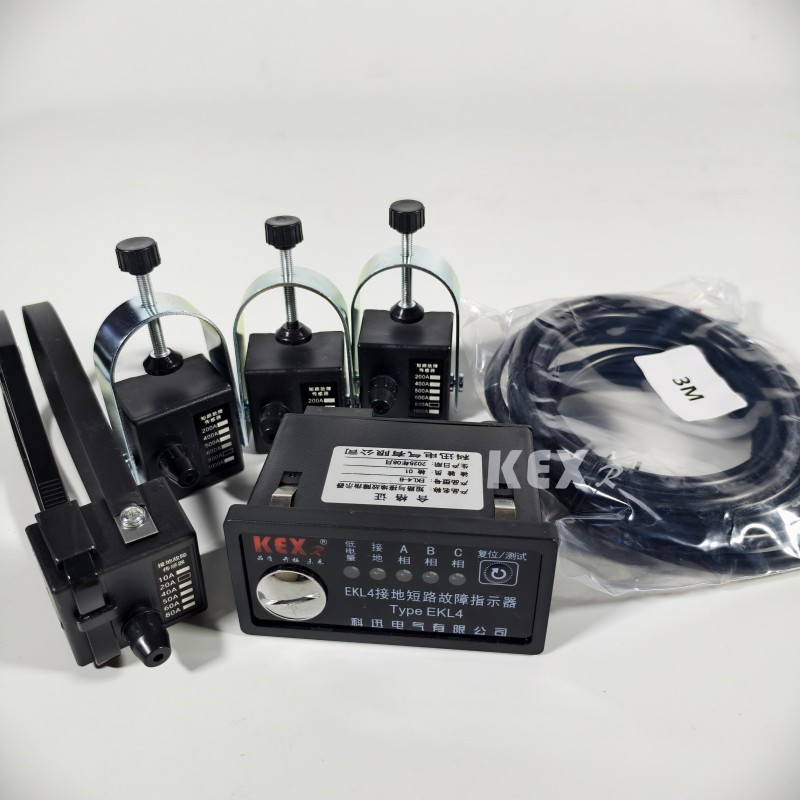

3. শর্ট সার্কিট এবং গ্রাউন্ড ফল্ট ইন্ডিকেটর ত্রুটির অবস্থান সহজতর করার জন্য, তারের সুইচ মডিউলটি শর্ট সার্কিট এবং গ্রাউন্ডিং ফল্ট নির্দেশক দিয়ে সজ্জিত করা যেতে পারে সাধারণ ত্রুটি সনাক্তকরণের জন্য।

4. ইলেকট্রিক অপারেশন এটি তারের সুইচ ইউনিট এবং ট্রান্সফরমার ইউনিটের ম্যানুয়াল অপারেশন মেকানিজমের জন্য একটি আদর্শ স্কিম। আপনি একটি বৈদ্যুতিক অপারেটিং মেকানিজম ইনস্টল করতেও বেছে নিতে পারেন। তারের সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার এবং গ্রাউন্ডিং সুইচগুলি সামনের প্যানেলের পিছনে অবস্থিত মেকানিজম দ্বারা পরিচালিত হয়। সমস্ত সুইচ এবং সার্কিট ব্রেকার অপারেটিং হ্যান্ডেল (স্ট্যান্ডার্ড কনফিগারেশন) দ্বারা পরিচালিত হতে পারে, বা মোটর অপারেটিং প্রক্রিয়া (আনুষাঙ্গিক) দিয়ে সজ্জিত করা যেতে পারে। যাইহোক, গ্রাউন্ডিং সুইচ শুধুমাত্র ম্যানুয়ালি চালানো যেতে পারে, এবং ফল্ট কারেন্ট বন্ধ করার ক্ষমতা সহ একটি প্রক্রিয়া কনফিগার করা হয়েছে। বৈদ্যুতিক অপারেটিং প্রক্রিয়াটি ধাপে ধাপে সহজেই উপলব্ধি করা যায়।

5. তারের সংযোগ DIN47636 অনুযায়ী স্ট্যান্ডার্ড বুশিং ইনস্টল করা আছে। সমস্ত বুশিংয়ের মাটি থেকে একই উচ্চতা রয়েছে এবং তারের রুম কভার প্লেট দ্বারা সুরক্ষিত। কিছু কভার প্লেট গ্রাউন্ডিং সুইচের সাথে ইন্টারলক করা যেতে পারে, এবং ডবল ক্যাবল ইনকামিং লাইনের জন্য বিশেষ ডাবল কেবল রুম কভার প্লেটও ব্যবহার করা যেতে পারে।

6. চাপ সূচক সাধারণত একটি চাপ সূচক দিয়ে সজ্জিত, যা একটি চাপ পরিমাপক দ্বারা গঠিত হয়। উপরন্তু, চাপ হ্রাস নির্দেশ করার জন্য বৈদ্যুতিক যোগাযোগ প্রদান করা যেতে পারে।

7. কী লক সার্কিট ব্রেকার, লোড সুইচ এবং গ্রাউন্ডিং সুইচগুলির জন্য কী লক ইনস্টল করা যেতে পারে। এটি লক ইন্টারলকিং আধা-আশ্রয় দিয়ে সজ্জিত করা যেতে পারে, যা সার্কিট ব্রেকার, লোড সুইচ এবং গ্রাউন্ডিং সুইচগুলির জন্য উপযুক্ত।

8. আর্ক ইন্টারপ্টার সমস্ত রিং নেটওয়ার্ক ইউনিট আর্ক অ্যারেস্টার দিয়ে সজ্জিত করা যেতে পারে। অভ্যন্তরে যখন আর্কিং হয়, তখন আর্ক অ্যারেস্টারগুলি স্বয়ংক্রিয়ভাবে আগত বুশিং-এ বন্ধ হয়ে যাবে, যার মধ্যে D, DE এবং V মডিউল রয়েছে এবং সমস্ত কেবল মডিউল একটি আর্ক অ্যারেস্টর দিয়ে সজ্জিত হতে পারে। তাদের অবশ্যই ইউনিটের সাথে অর্ডার করতে হবে এবং এটি পরিবর্তন করতে পারবে না। আর্ক এক্সটিংগুইশারের ক্রিয়া এই পদ্ধতি দ্বারা নির্দেশিত হতে পারে এবং SF6 ক্যাবিনেটের বৈদ্যুতিক যোগাযোগগুলি সামনের প্যানেলের পিছনে টার্মিনালের সাথে সংযুক্ত থাকে।

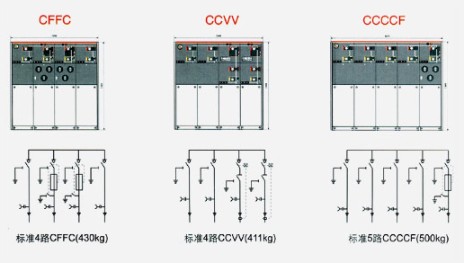

● স্কিম উদাহরণ

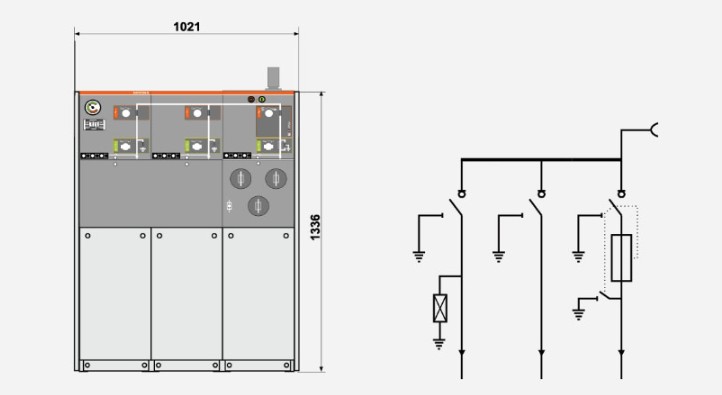

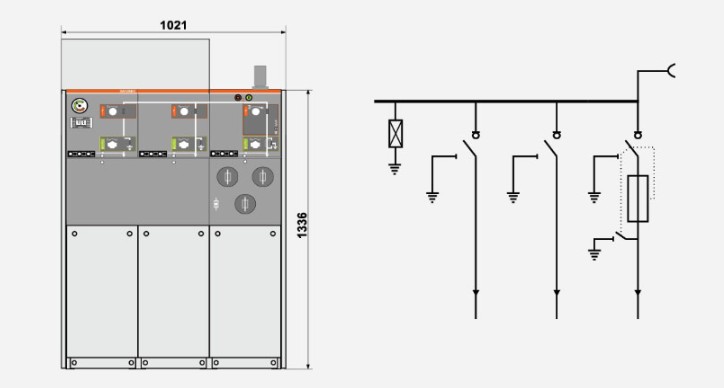

◆ স্কিম 1 SA+CCF+

 বাসে লাইটনিং অ্যারেস্টার ইনস্টল করুন এবং এটি সম্প্রসারণের জন্য ছেড়ে দিন।

 দ্রষ্টব্য: সুইচ ইউনিটের সংখ্যা 3টির কম হবে না।

◆ স্কিম 2 CCF+

ইনকামিং লাইন এবং রিজার্ভ সম্প্রসারণ মধ্যে লাইটনিং অ্যারেস্টার ইনস্টল করুন।

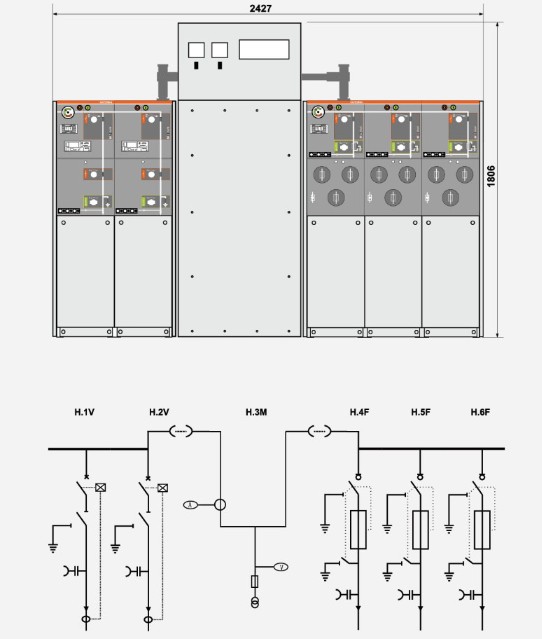

◆ স্কিম 3  W+M+FFF

HV পার্শ্বের হিসাব

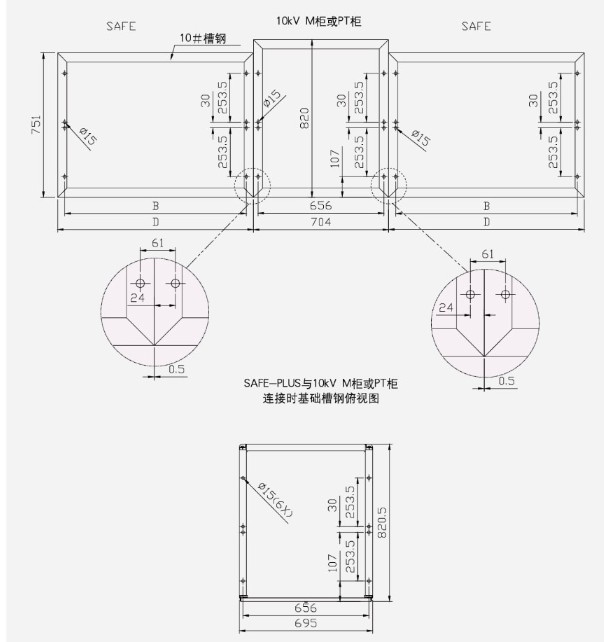

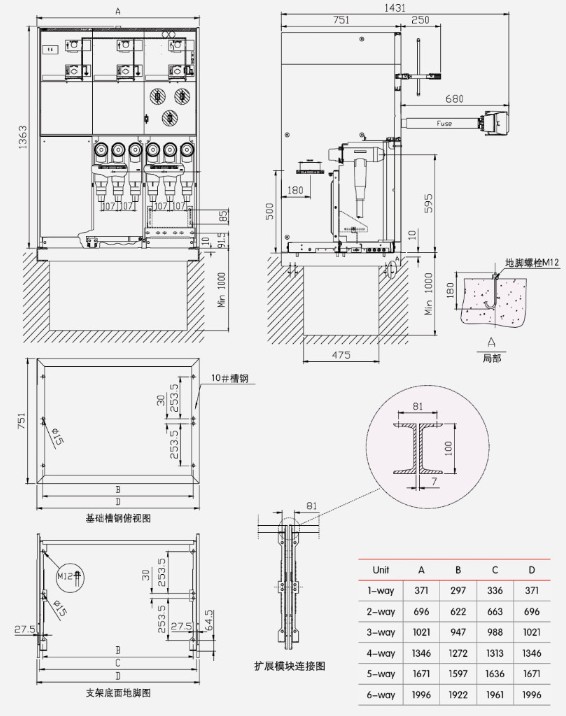

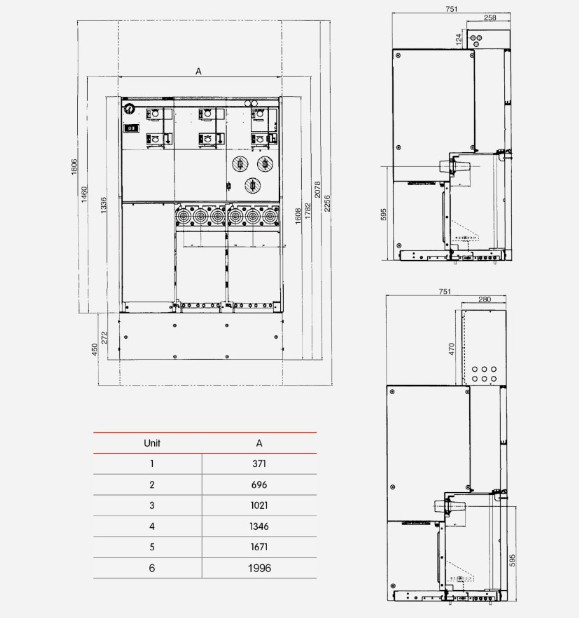

● KXRM6-12 সম্মিলিত টাইপ GIS ক্যাবিনেটের গঠন ও মাত্রা টেবিল
