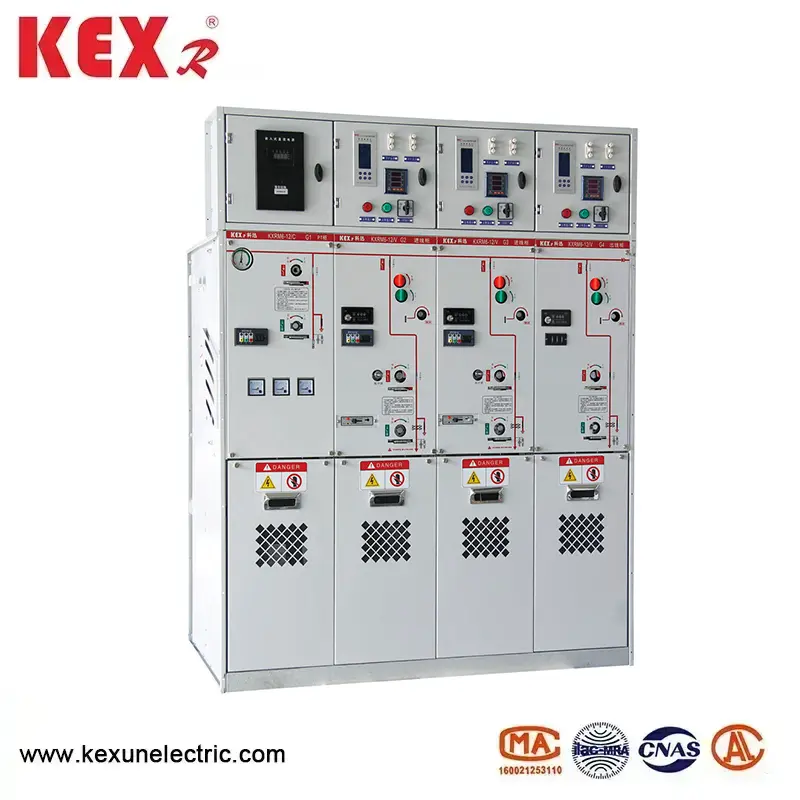

এয়ার-ইনসুলেটেড সুইচগিয়ার

Ch

◆ কোর উপাদান:

▶ লোড সুইচ: এটি সাধারণ কারেন্ট (যেমন এসএফ 6 বা ভ্যাকুয়াম লোড স্যুইচ) চালু এবং বন্ধ করতে ব্যবহৃত হয়।

▶ ফিউজ অ্যাসেম্বলি: শর্ট সার্কিট সুরক্ষা সরবরাহ করুন (ট্রান্সফর্মার সুরক্ষা সার্কিটের মধ্যে সাধারণ)।

▶ গ্রাউন্ডিং সুইচ: রক্ষণাবেক্ষণের সময় নিরাপদ গ্রাউন্ডিং নিশ্চিত করুন।

▶ ইনস্ট্রুমেন্ট রুম: মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস বা মনিটরিং মডিউল নির্বাচন করা যেতে পারে।

◆ সাধারণ স্কিম: ইনকামিং লাইন ইউনিট, বহির্গামী লাইন ইউনিট, মিটারিং ইউনিট এবং পিটি ইউনিটের মডুলার সংমিশ্রণ।

● এয়ার-ইনসুলেটেড সুইচগিয়ার অ্যাপ্লিকেশন দৃশ্য

▶ রিং নেটওয়ার্ক পাওয়ার সাপ্লাই: ডাবল পাওয়ার সাপ্লাই বা মাল্টি-পাওয়ার সাপ্লাই রিং নেটওয়ার্ক সিস্টেমে নোড স্যুইচ হিসাবে।

▶ টার্মিনাল বিতরণ: শিল্প ও খনির উদ্যোগ, বাণিজ্যিক কমপ্লেক্স এবং আবাসিক কোয়ার্টারের বিতরণ টার্মিনাল।

▶ নতুন শক্তি অ্যাক্সেস: বিতরণ শক্তির গ্রিড-সংযুক্ত নিয়ন্ত্রণ যেমন ফটোভোলটাইক এবং বায়ু শক্তি।

Air বায়ু-ইনসুলেটেড সুইচগিয়ারের শর্তগুলি ব্যবহার করে

কেএক্সআরএম 6 টাইপ এয়ার-ইনসুলেটেড সুইচগিয়ার উচ্চ এবং নিম্ন তাপমাত্রার জন্য উপযুক্ত (+40 ℃ ~ -40 ℃), আর্দ্রতা, ধূলিকণা, লবণ দূষণ, খনি, উচ্চ উচ্চতা (এল000) এবং অন্যান্য পরিবেশের জন্য। 24 ঘন্টার মধ্যে পানিতে স্বল্প-মেয়াদী নিমজ্জন ব্যবহারকে প্রভাবিত করে না।

দ্রষ্টব্য: যদি উচ্চতা বেশি হয় তবে দয়া করে নির্দিষ্ট উচ্চতাটি নির্দেশ করুন।

● স্টাডার্ড

কেএক্সআরএম 6 টাইপ এয়ার-ইনসুলেটেড সুইচগিয়ার স্ট্যান্ডার্ডগুলির নীচে পূরণ করে

1. আন্তর্জাতিক মান

আইইসি 60056, আইইসি 60298, আইইসি 60129, আইইসি 60420, আইইসি 60265, আইইসি 60694, ইসিটি

2। চীন স্ট্যান্ডার্ড

জিবি 3804, জিবি 3906, জিবি 111022, ইসিটি

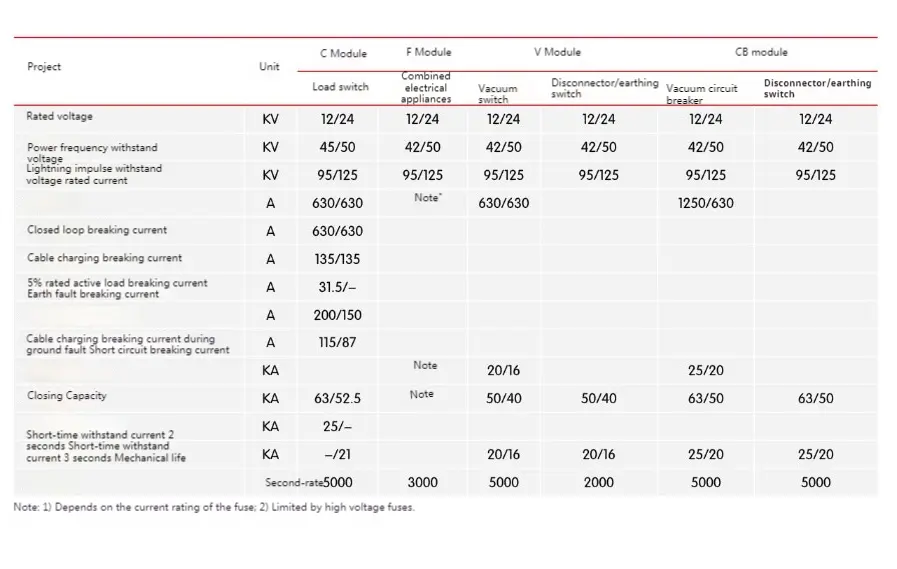

● কেএক্সআরএম 6 টাইপ এয়ার-ইনসুলেটেড সুইচগিয়ার প্রযুক্তিগত পরামিতি সারণী

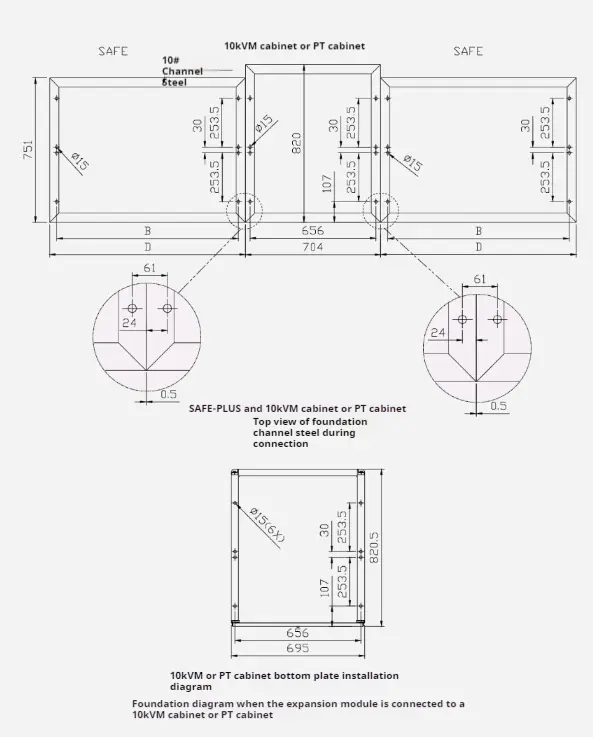

K কেএক্সআরএম 6 টাইপ এয়ার-ইনসুলেটেড সুইচগিয়ারের কাঠামো এবং মাত্রা
