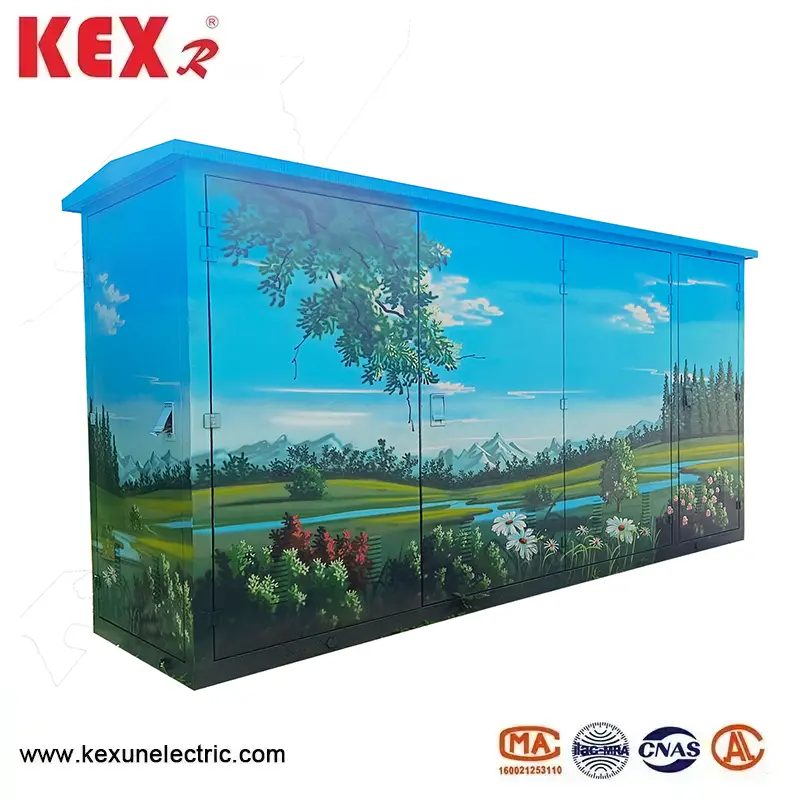

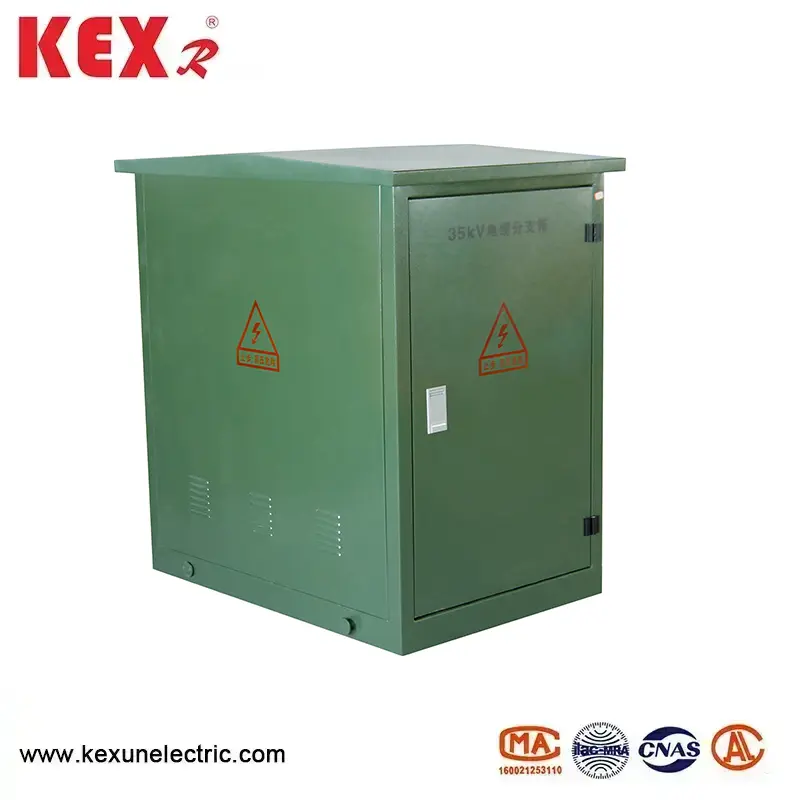

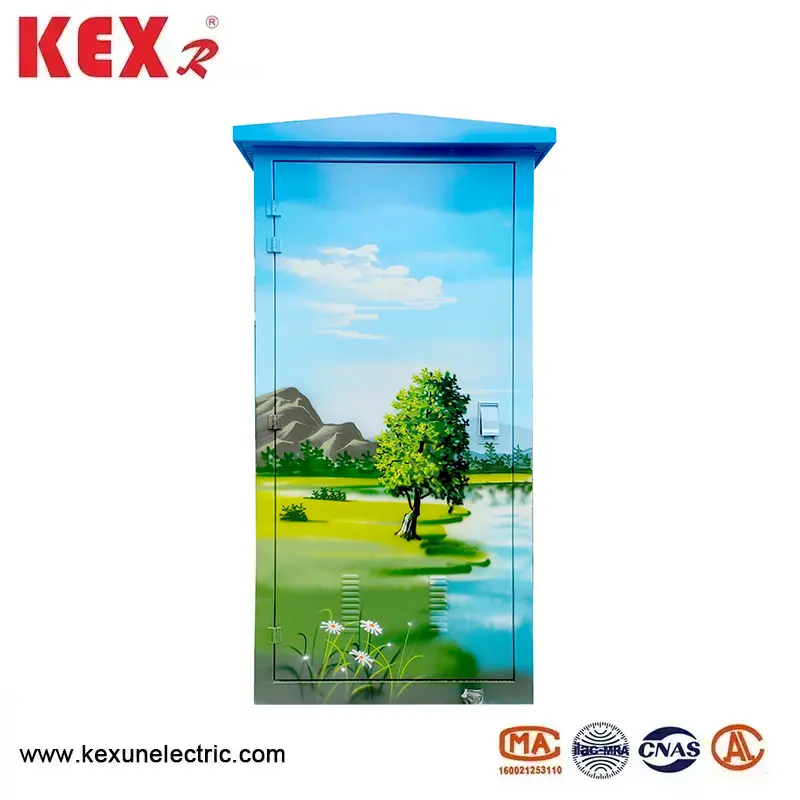

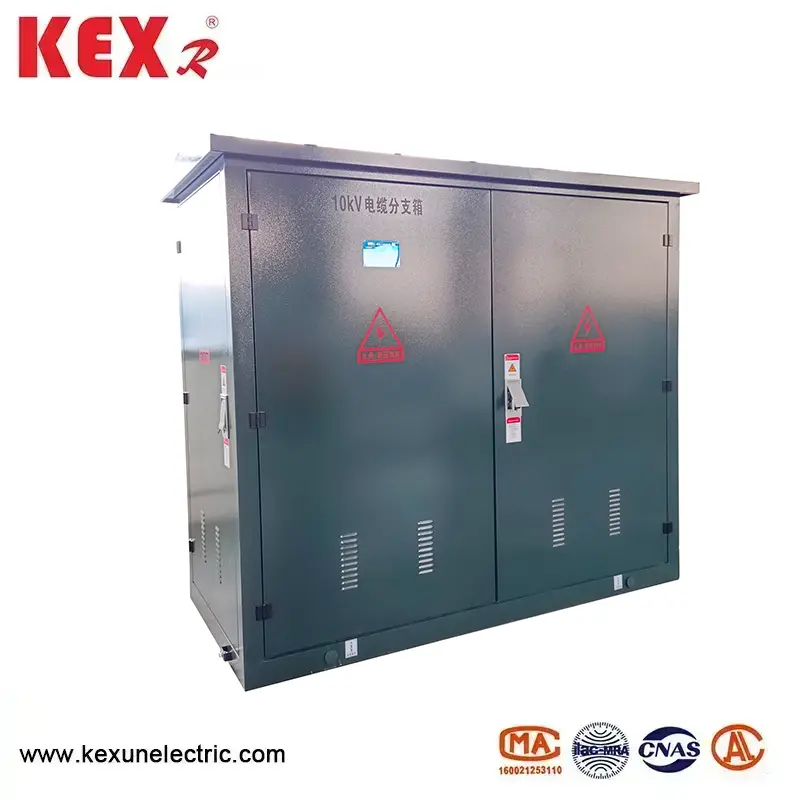

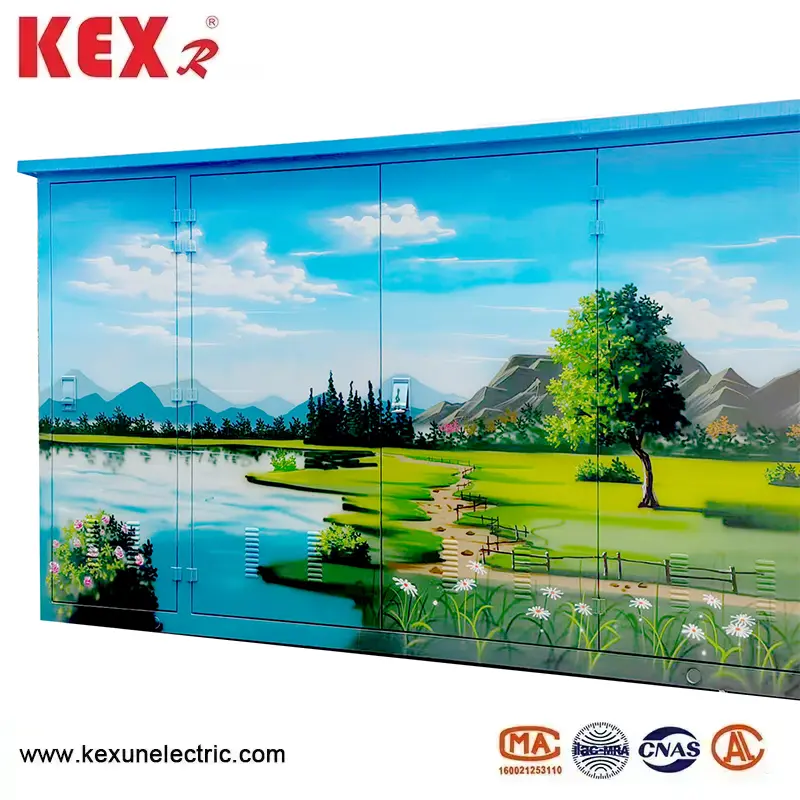

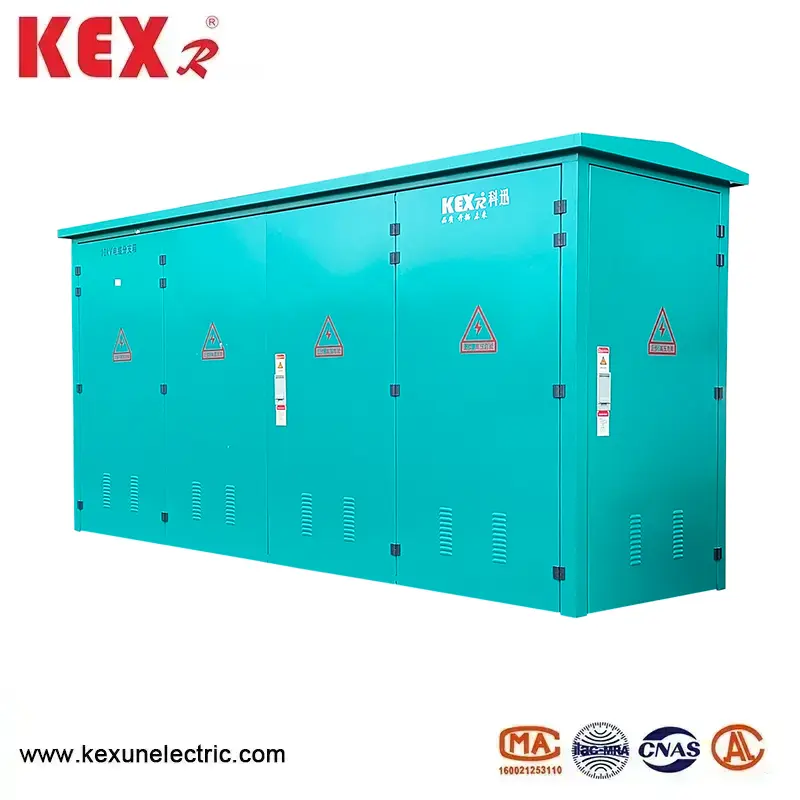

35 কেভি কেবল জংশন বাক্স

35 35KV কেবল জংশন বাক্সের প্রধান বৈশিষ্ট্য

▶ রেটেড ভোল্টেজ: 35 কেভি (আইইসি 62271-200 এবং জিবি/টি 11022 মান অনুসারে)।

▶ সম্পূর্ণ নিরোধক এবং সম্পূর্ণ সিলিং: সলিড ইনসুলেশন (যেমন ইপোক্সি রজন এবং সিলিকন রাবার) বা এসএফ 6 গ্যাস নিরোধক গ্রহণ করা হয় এবং আইপি 65/আইপি 67 এর সুরক্ষা গ্রেড সহ কোনও খালি কন্ডাক্টর নেই।

▶ ইউরোপীয় প্লাগ-ইন প্রযুক্তি: স্ট্যান্ডার্ড শিল্ডড প্লাগ-ইন কেবল সংযোগকারীগুলি (সমর্থন লাইভ অপারেশন (বিশেষ সরঞ্জামগুলির প্রয়োজন হয়)।

▶ মডিউলার ডিজাইন: আগত এবং বহির্গামী লাইনগুলি নমনীয়ভাবে প্রসারিত করা যেতে পারে (যেমন 1 ইন, 3 আউট, 2 ইন এবং 4 আউট)।

▶ বুদ্ধিমান নির্বাচন: ফল্ট সূচক, তাপমাত্রা সেন্সর, ডিটিইউ (বিতরণ টার্মিনাল) সংহত করা যেতে পারে।

35 35KV কেবল জংশন বাক্সের সাধারণ কাঠামোগত রচনা

▶ বাক্স

স্টেইনলেস স্টিল /এসএমসি যৌগিক উপাদানগুলি জারা-প্রতিরোধী এবং বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত (-40 ℃ ~+70 ℃)।

▶ ইনসুলেটেড বাস

তামা বা অ্যালুমিনিয়াম কন্ডাক্টর, সিলিকন রাবার /ইপিডিএম ইনসুলেশন, পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ ≥70 কেভি সহ্য করে, বিদ্যুতের প্রবণতা 170 কেভি।

▶ কেবল সংযোগকারী

35 কেভি শিল্ডড প্লাগ-ইন সংযোগকারীগুলি (যেমন টি-টাইপ এবং কনুই-টাইপ) টেস্ট পয়েন্ট (al চ্ছিক) সহ।

▶ প্রতিরক্ষামূলক ডিভাইস

বজ্রপাত আরস্টার, শর্ট সার্কিট ফল্ট সূচক এবং লাইভ ডিসপ্লে নির্বাচন করা যেতে পারে।

▶ গ্রাউন্ডিং সিস্টেম

বাক্স এবং তারের ield ালিং স্তরটি নির্ভরযোগ্যভাবে গ্রাউন্ডেড (গ্রাউন্ডিং প্রতিরোধের ≤4Ω)।

○ 35KV কেবল জংশন বক্স ইনস্টলেশন এবং অপারেশন এবং রক্ষণাবেক্ষণ

 ◆ ইনস্টলেশন প্রয়োজনীয়তা

কেবল স্ট্রিপিং এবং কাটিয়া: নিরোধক স্তরটির ক্ষতি এড়াতে যৌথ স্পেসিফিকেশনগুলি (ত্রুটি 1 মিমি) সঠিকভাবে মেলে।

▶ সংযোগকারী ইনস্টলেশন: যোগাযোগের পৃষ্ঠটি পরিষ্কার করুন এবং জারণ রোধ করতে সিলিকন গ্রীস প্রয়োগ করুন। একটি টর্ক রেঞ্চ দিয়ে শক্ত করুন (উদাহরণস্বরূপ, টি-জয়েন্টের 35 ~ 40n মি প্রয়োজন)।

▶ গ্রাউন্ডিং: বাক্স এবং তারের ield াল অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত (গ্রাউন্ডিং প্রতিরোধের ≤4Ω)।

◆ নিরাপদ অপারেশন

Power বিদ্যুৎ ব্যর্থতার পরে বিদ্যুৎ পরীক্ষা করুন এবং অপারেটিং করার সময় অন্তরক গ্লাভস এবং গগলস পরেন।

▶ নিশ্চিত করুন যে সংযোগকারীটি প্লাগিং এবং প্লাগ করার আগে গ্রাউন্ডিং স্যুইচটি বন্ধ রয়েছে (যদি থাকে)।

◆ রক্ষণাবেক্ষণের পরামর্শ

▶ বার্ষিক পরিদর্শন: ইনফ্রারেড তাপমাত্রা পরিমাপ (জয়েন্টগুলির তাপমাত্রা বৃদ্ধি পর্যবেক্ষণের উপর দৃষ্টি নিবদ্ধ করা)।

Eal সিল পরিদর্শন: প্রতি পাঁচ বছরে একবার সিলিং রিংটি প্রতিস্থাপন করুন (আর্দ্রতা এবং ধূলিকণা প্রমাণ)।

▶ ইনসুলেশন টেস্ট: প্রতি 3 বছরে একটি প্রতিরোধের ভোল্টেজ পরীক্ষা পরিচালনা করুন।

35 35KV ইউরোপীয় টাইপ কেবল জংশন বাক্সের প্রযুক্তিগত প্যারামিটার

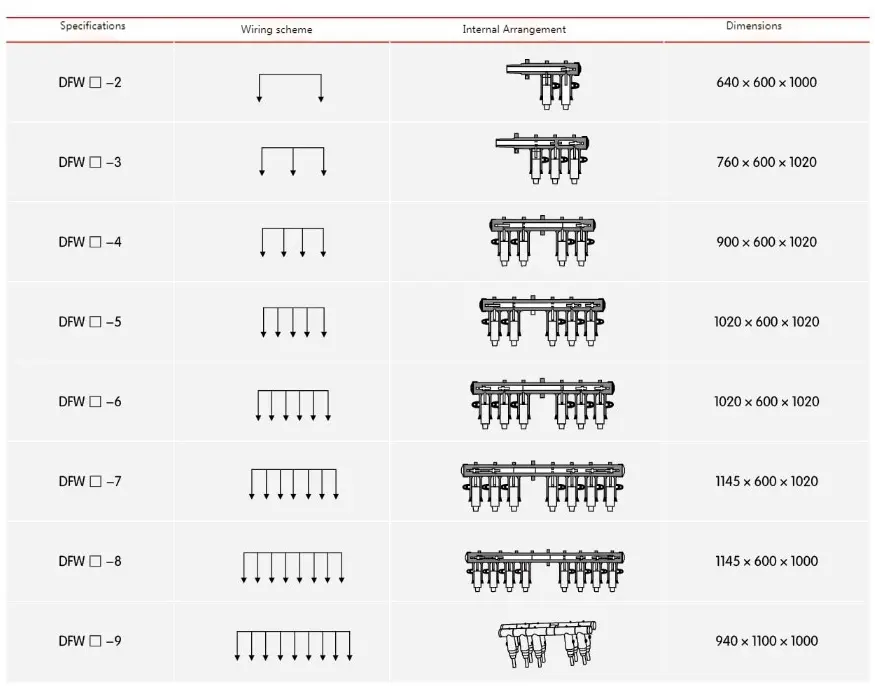

● 35 কেভি ইউরোপীয় প্রকারের কেবল জংশন বক্স অর্ডার নম্বর বিবরণ
