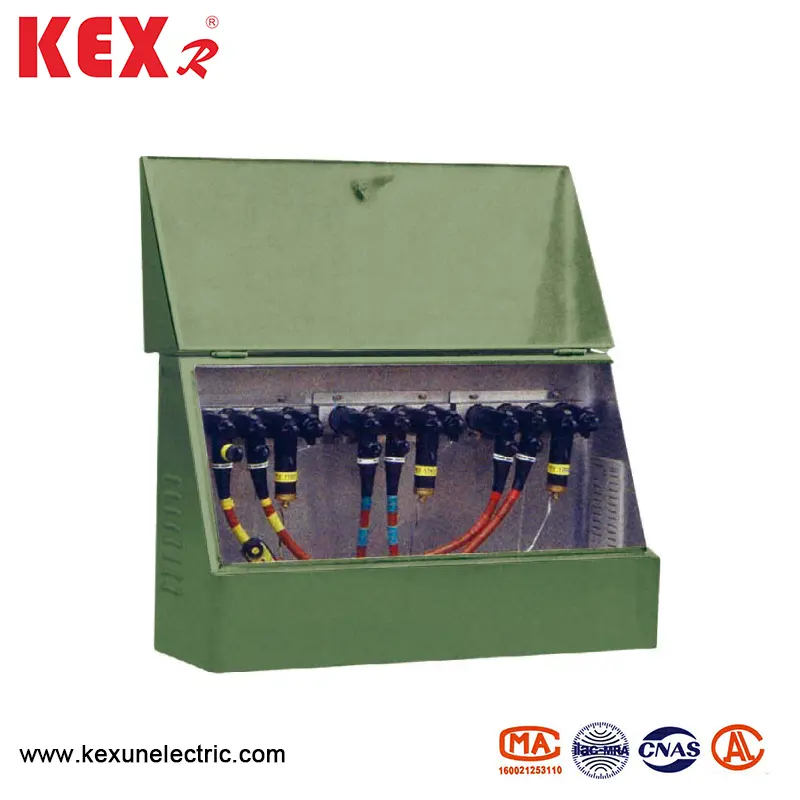

25 কেভি আমেরিকান কেবল শাখা বাক্স

Use ব্যবহারের শর্তাদি

25 কেভি আমেরিকান কেবল শাখা বাক্স নিম্নলিখিত শর্তে ব্যবহারের জন্য উপযুক্ত।

▶ পরিবেশের তাপমাত্রা: -30 এবং 40 এর মধ্যে ℃

▶ বাতাসের গতি: 34 মি/সেকেন্ডের নীচে (700pa এর চেয়ে কম)

▶ আর্দ্রতা: দৈনিক গড় আর্দ্রতা 95%এর চেয়ে কম; মাসিক গড় আর্দ্রতা 90%এর চেয়ে কম

▶ শকপ্রুফ: অনুভূমিক ত্বরণ 0.4 মি/সেকেন্ডের বেশি নয় এবং উল্লম্ব ত্বরণ 0.15 মিটার/সেকেন্ডের বেশি নয়।

Pition ইনস্টলেশন সাইটের প্রবণতা: 3 এর চেয়ে কম °

▶ ইনস্টলেশন পরিবেশ: ডিএফডাব্লু টাইপ 25 কেভি আমেরিকান কেবল শাখার বাক্সের আশেপাশের বায়ু স্পষ্টতই ক্ষয়কারী, দহনযোগ্য গ্যাস, জলীয় বাষ্প ইত্যাদি দ্বারা দূষিত হওয়া উচিত নয় এবং ইনস্টলেশন সাইটে কোনও হিংস্র কম্পন নেই।

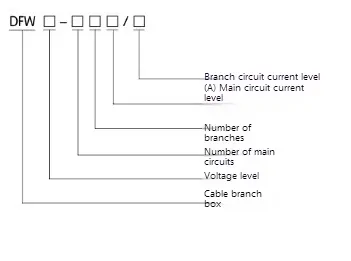

● মডেল অর্থ

● প্রযুক্তিগত প্যারামিটার

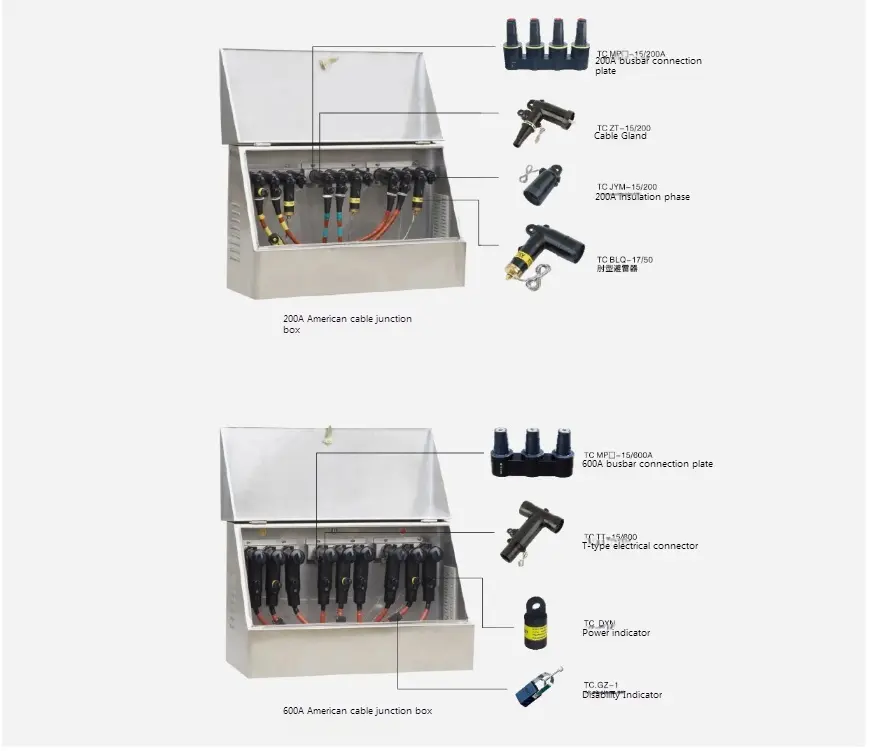

25 25 কেভি আমেরিকান কেবল শাখা বাক্সের উদাহরণ চিত্র

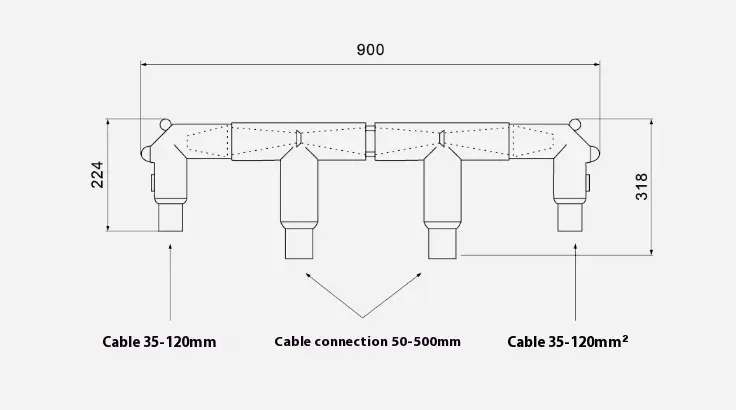

যদি 25 কেভি আমেরিকান কেবল শাখা বাক্সটি সাইটের সীমাবদ্ধতার কারণে স্থাপন করা না যায় তবে এটি একাধিক তারের শাখা গঠনের জন্য সরাসরি তারের জয়েন্টগুলি দ্বারা একত্রিত করা যেতে পারে (বাস বারগুলির প্রয়োজন হয় না, এবং সংযোগ পদ্ধতিটি নিম্নলিখিত উদাহরণে দেখানো হয়) এবং তারের পরিখা বা অন্যান্য জায়গায় স্থাপন করা হয়। উদাহরণ 1 চারটি আগত এবং বহির্গামী লাইনের প্রতিটি গ্রুপ (2 × 600a+2 × 200 এ) দুটি টি-আইআই কেবল সংযোগকারী, দুটি কনুই সংযোগকারী এবং একটি মধ্যবর্তী সংযোগকারী নিয়ে গঠিত। টি-ⅱ কেবল সংযোগকারী 200 এ কনুই কেবল তারের সংযোগকারীটির সাথে সংযুক্ত থাকে (অন্য দিকটি সমস্ত-ইনসুলেটেড অক্সাইড অ্যারেস্টারের সাথে সংযুক্ত)।

আকারের উদাহরণগুলির জন্য নীচের চিত্রটি দেখুন ：

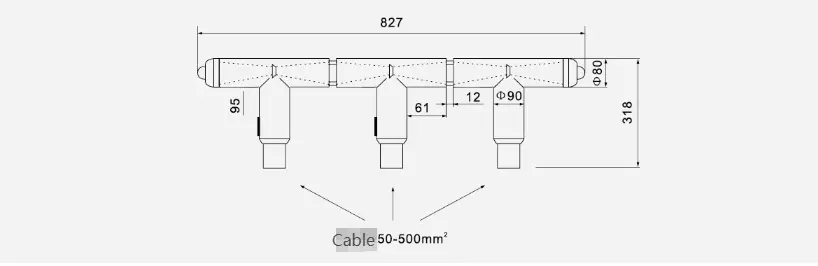

উদাহরণ 2 তিনটি অ্যাক্সেস লাইন (3x600a) প্রতিটি পর্যায়ে তিনটি টি-আকৃতির কেবল সংযোগকারী এবং দুটি মধ্যবর্তী সংযোগকারী সংযোগকারী নিয়ে গঠিত। মাত্রা এবং উদাহরণগুলির জন্য নীচের চিত্রটি দেখুন:

● উদাহরণ ডায়াগ্রাম
