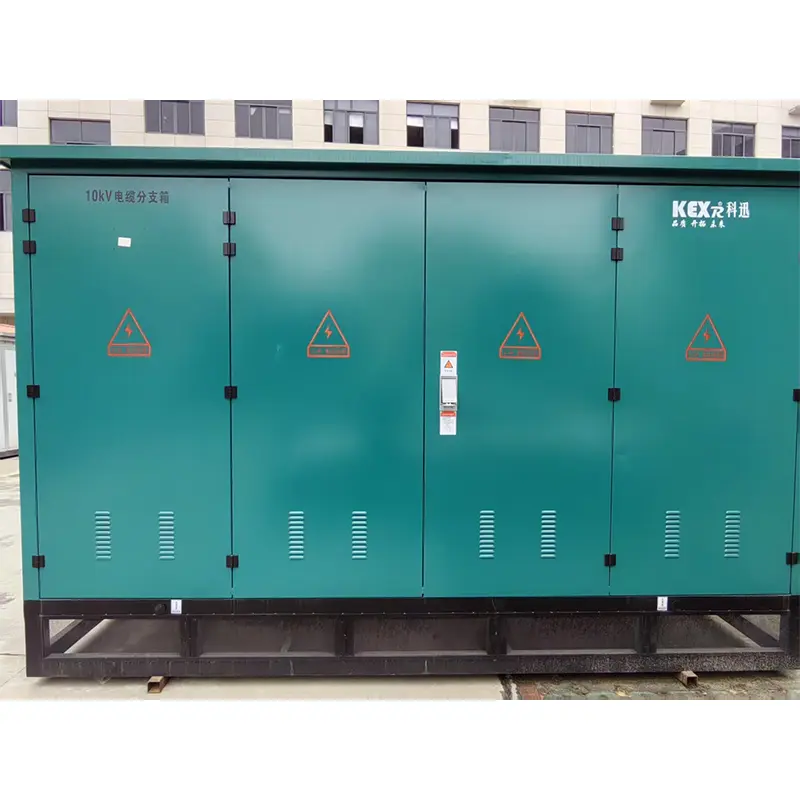

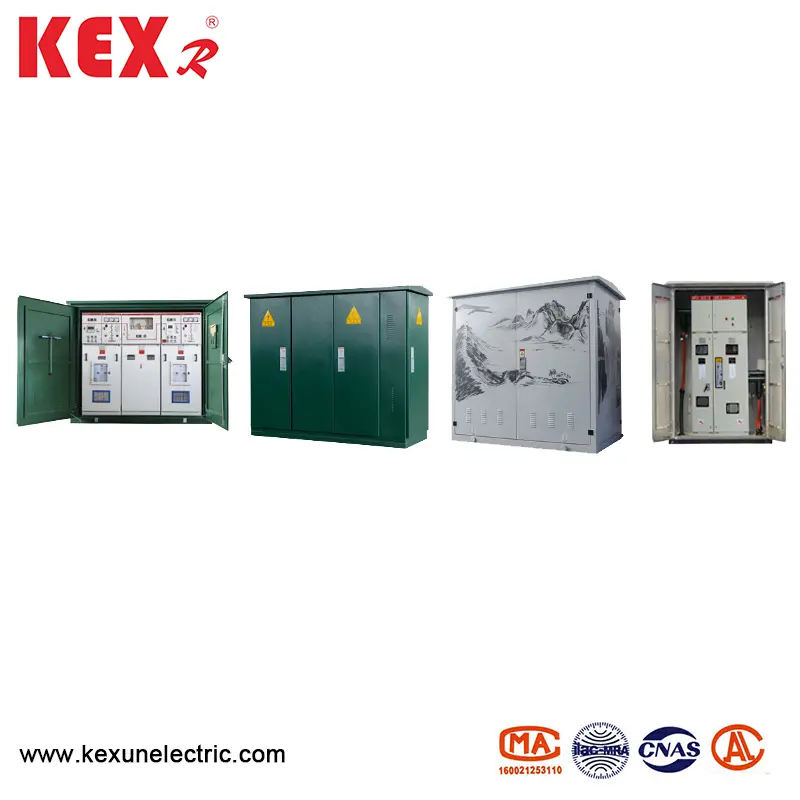

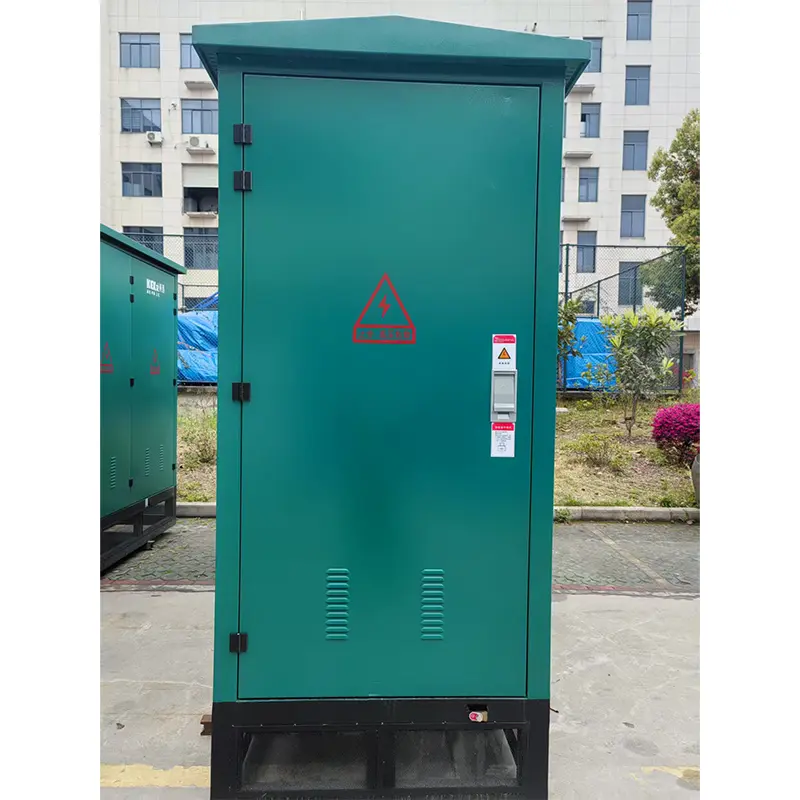

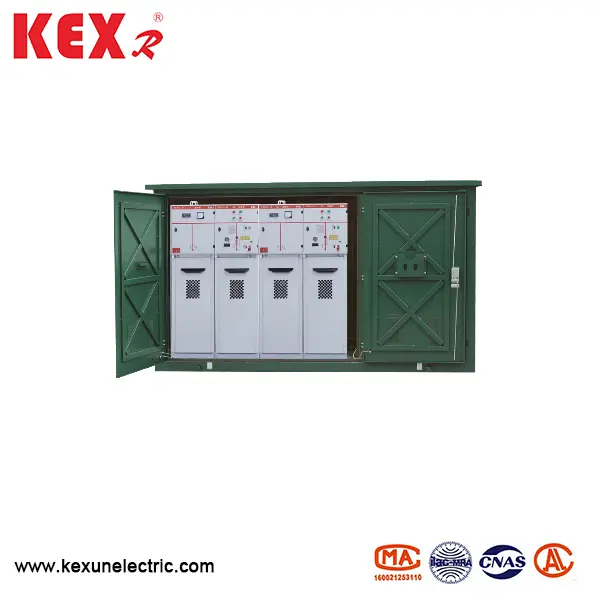

লোড সুইচ কেবল শাখা বাক্স

● পণ্য ওভারভিউ

ডিএফডাব্লু লোড স্যুইচ কেবল ব্রাঞ্চ বক্সটি বাম এবং ডান আগত এবং বহির্গামী লাইনগুলির উদ্ভাবনী পৃথকীকরণ, ন্যূনতম স্ট্রাকচারাল ডিজাইন এবং শক্তিশালী কেবল কনফিগারেশন ফাংশন সহ 8 টি আগত এবং বহির্গামী লাইন সহ তিন-স্টেশন এসএফ 6 লোড স্যুইচ সহ একত্রিত হয়। শাখা বাক্সটি কেবল traditional তিহ্যবাহী ট্যাপ বাক্সের সুবিধাগুলি ধরে রাখে না, তবে রিং নেটওয়ার্ক ক্যাবিনেটের কিছু সুবিধাও রয়েছে, সুতরাং এটি নগর নেটওয়ার্ক পুনর্গঠনের জন্য একটি আদর্শ সরঞ্জাম। ছোট আকার, রক্ষণাবেক্ষণ-মুক্ত, ভাল প্রযুক্তিগত অর্থনীতি, উচ্চ নির্ভরযোগ্যতা, সাধারণ ইনস্টলেশন এবং সুবিধাজনক ব্যবহার। এসএফ 6 লোড স্যুইচ সহ কেবল শাখা বাক্সটি চিহ্নিত করা হয়েছে যে বাক্সে তিনটি বিভাগ রয়েছে, যার মধ্যে একটি সিল করা হয়েছে, এবং সিলযুক্ত বগিটি মাইক্রো-প্রেসারাইজড সালফার হেক্সাফ্লোরাইড গ্যাস দিয়ে ভরাট করা হয়েছে, যার মধ্যে একাধিক লোড একই সাথে বন্ধ করা হয়। লোড স্যুইচের অপারেটিং প্রক্রিয়াটি অপারেটিং ড্রাইভের বগিতে অবস্থিত এবং কেবলের বগিতে কেবল পোস্ট এবং কেবল টার্মিনাল রয়েছে এবং কেবল টার্মিনালগুলি লোড স্যুইচের সাথে সংযুক্ত রয়েছে। লোড স্যুইচটির বদ্ধ বগিতে লোড সুইচগুলি হ'ল রোটারি টেবিল গতিশীল এবং স্ট্যাটিক যোগাযোগের ধরণের লোড সুইচ এবং প্রতিটি লোড স্যুইচের ঘূর্ণন শ্যাফ্টটি তিনটি স্তর সহ শ্যাফটের চারপাশে একটি প্রতিসম সেক্টরে স্থির করা হয়। তারের বগিগুলির কেবলগুলি তিনটি পর্যায়ে বিভক্ত করা হয় এবং প্রতিটি গ্রুপের তিনটি তারের টার্মিনালগুলি সমান্তরাল এবং তির্যকভাবে নীচের দিকে ঘুরিয়ে দেওয়া হয়। প্রতিটি তারের টার্মিনালটি তারের গাদা লাইনের সাথে উল্লম্বভাবে সংযুক্ত থাকে এবং তিনটি তারের পাইল লাইন একে অপরের সমান্তরাল। বদ্ধ বগিতে একটি চাপ ত্রাণ পাইপলাইন রয়েছে।

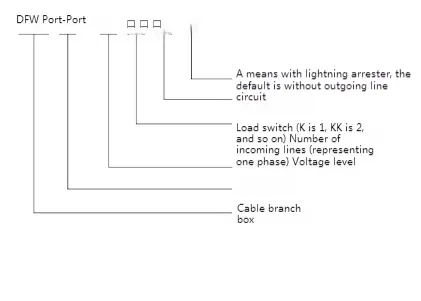

● মডেল অর্থ

● প্রযুক্তিগত প্যারামিটার

● আউটলাইন ডায়াগ্রাম

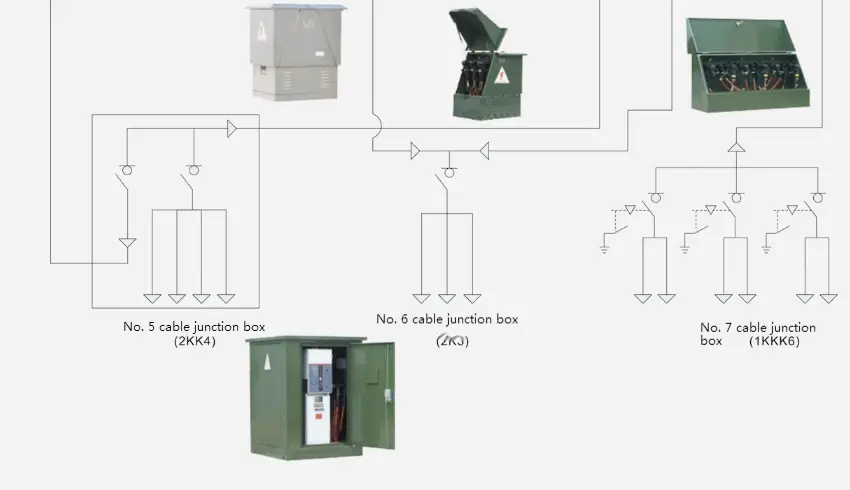

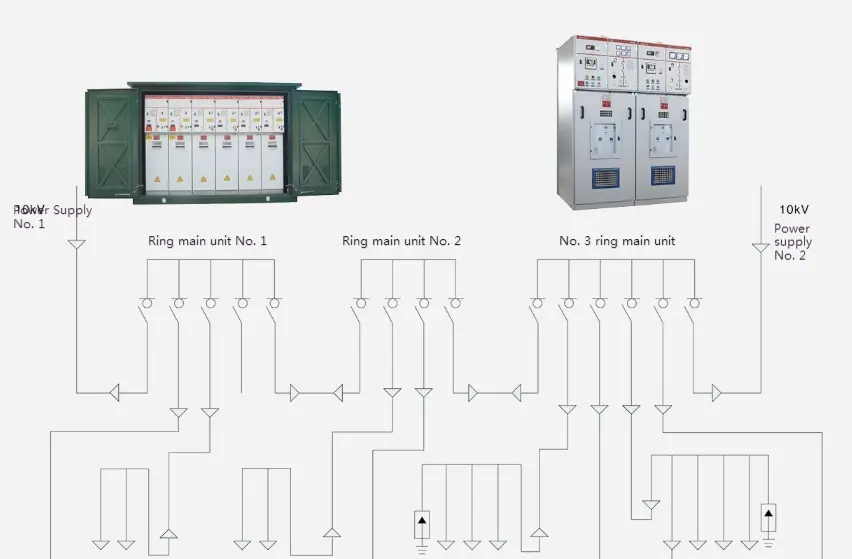

● সাধারণ তারের স্কিম ডায়াগ্রাম

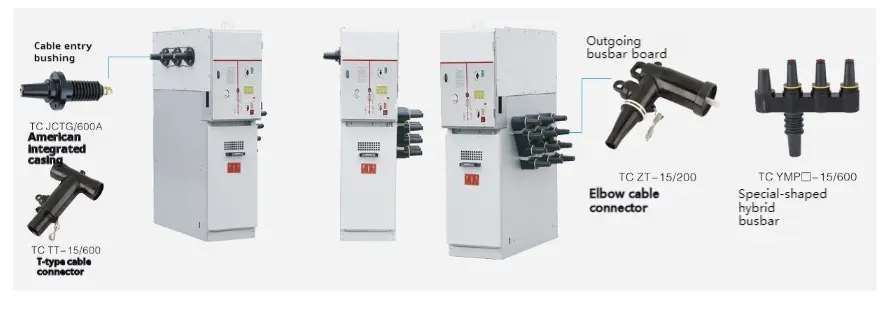

SF এসএফ 6 লোড স্যুইচ সহ কেবল শাখা বাক্সের স্কিম্যাটিক ডায়াগ্রাম

● ভ্যাকুয়াম লোড স্যুইচ (ভ্যাকুয়াম সার্কিট ব্রেকার) সহ লোড সুইচ কেবল শাখা বাক্স

ঘরোয়া উচ্চ-মানের ভ্যাকুয়াম লোড সুইচ অ্যাসেম্বলি গ্রহণ করুন, চতুরতার সাথে বাম এবং ডান আগত এবং বহির্গামী লাইনগুলি পৃথক করুন, ক্ষুদ্রতম কাঠামোগত নকশা, শক্তিশালী কেবল কনফিগারেশন ফাংশন এবং আগত এবং বহির্গামী লাইনগুলি 8 টি চ্যানেলে পৌঁছতে পারে। শাখা বাক্সটি কেবল traditional তিহ্যবাহী ট্যাপ বাক্সের সুবিধাগুলি ধরে রাখে না, তবে রিং নেটওয়ার্ক ক্যাবিনেটের কিছু সুবিধাও রয়েছে, সুতরাং এটি নগর নেটওয়ার্ক পুনর্গঠনের জন্য একটি আদর্শ সরঞ্জাম। ছোট আকার, রক্ষণাবেক্ষণ-মুক্ত, ভাল প্রযুক্তিগত অর্থনীতি, উচ্চ নির্ভরযোগ্যতা, সাধারণ ইনস্টলেশন এবং সুবিধাজনক ব্যবহার। ভ্যাকুয়াম লোড স্যুইচ (ভ্যাকুয়াম সার্কিট ব্রেকার) সহ কেবল শাখা বাক্সটি চিহ্নিত করা হয়েছে যে বাক্সে তিনটি বিভাগ রয়েছে, যার মধ্যে একটি সিল করা হয়েছে, এবং লোড স্যুইচের অপারেটিং প্রক্রিয়াটি শাখার বাক্সের ঠিক সামনে অবস্থিত, যা ম্যানুয়াল বা বৈদ্যুতিক অপারেশন উপলব্ধি করতে পারে। তারের বগিতে কেবলের স্টেক এবং কেবল টার্মিনাল রয়েছে এবং কেবল টার্মিনালগুলি লোড স্যুইচের সাথে সংযুক্ত রয়েছে। ডিজাইন স্কিম দ্বারা প্রয়োজন হলে কেবলের বগিগুলি ফিউজগুলির সাথে সুরক্ষিত করা যেতে পারে এবং ডিজাইন স্কিমটি বৈচিত্র্যযুক্ত, যা টেলিমেট্রি, রিমোট কন্ট্রোল এবং রিমোট যোগাযোগের কার্যকারিতা উপলব্ধি করতে পারে।

◆ প্রযুক্তিগত প্যারামিটার

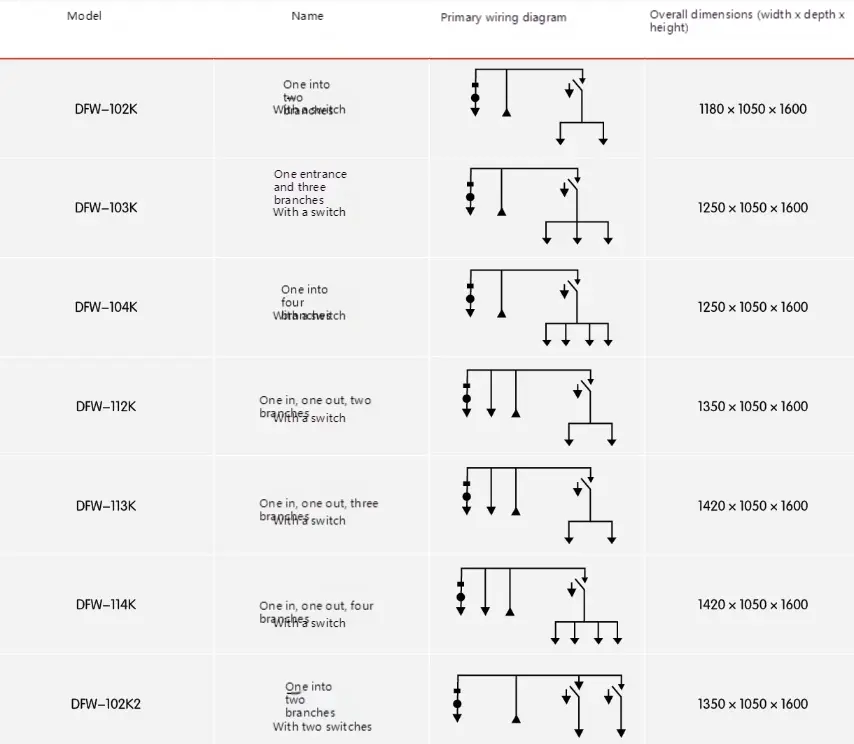

● সাধারণ প্রাথমিক সিস্টেম ডায়াগ্রাম
