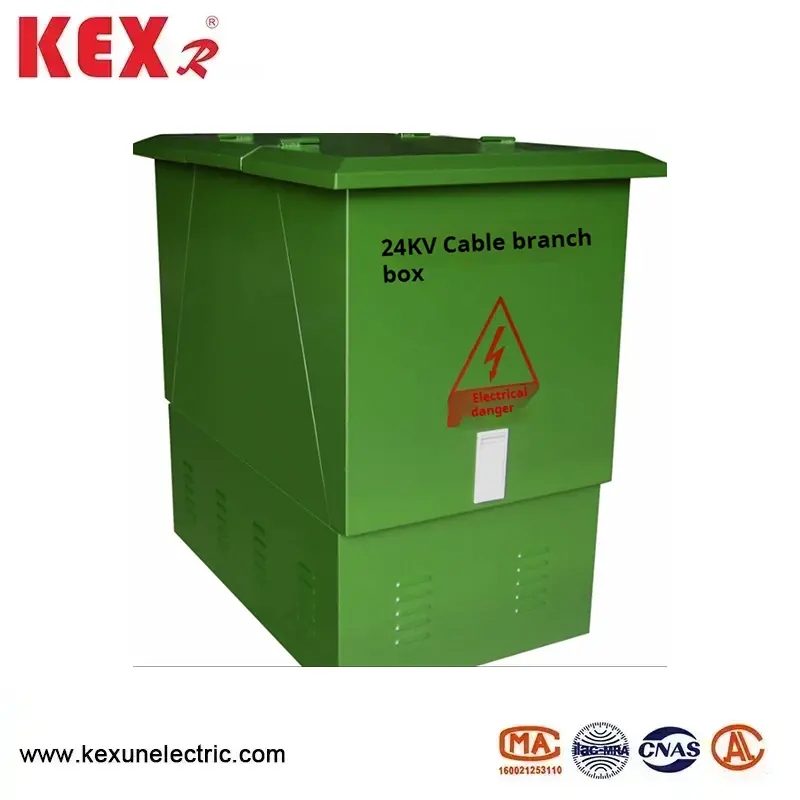

24 কেভি কেবল বিভাজন বাক্স

24 24 কেভি কেবল বিভাজন বাক্সের মূল বৈশিষ্ট্য

▶ ভোল্টেজ গ্রেড: 24 কেভি কেবল বিভাজন বক্স রেটেড ভোল্টেজ 24 কেভি (আইইসি 62271-200 বা জিবি/টি 11022 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ)।

▶ সম্পূর্ণ ইনসুলেটেড সিল: লাইভ অংশগুলি শক্ত নিরোধক বা এসএফ 6 গ্যাস দ্বারা অন্তরক হয়, কোনও উন্মুক্ত কন্ডাক্টর, ডাস্ট-প্রুফ এবং জলরোধী (আইপি 65/আইপি 67) ছাড়াই।

▶ ইউরোপীয়-স্টাইলের প্লাগ-ইন প্রযুক্তি: টি-টাইপ বা কনুই-টাইপ শিল্ডড কেবল সংযোগকারীগুলি স্ট্যান্ডার্ড, এবং লাইভ প্লাগ-ইন সমর্থিত (বিশেষ সরঞ্জামগুলির প্রয়োজন হয়)।

▶ মডিউলার সম্প্রসারণ: স্ট্যান্ডার্ড ইউনিটগুলি (যেমন 1 ইন, 4 আউট, 2 ইন এবং 6 আউট) পরবর্তী ক্ষমতা সম্প্রসারণকে সমর্থন করার জন্য নমনীয়ভাবে একত্রিত করা যেতে পারে।

24 24 কেভি কেবল বিভাজন বাক্সটি সাধারণ কাঠামোগত

▶ বাক্সটি স্টেইনলেস স্টিল /এসএমসি দিয়ে তৈরি, যা জারা-প্রতিরোধী এবং বহিরঙ্গন নকশা (-40 ℃ ~+70 ℃)।

▶ ইনসুলেটেড বাসটি তামা বা অ্যালুমিনিয়াম দিয়ে তৈরি, সিলিকন রাবার /ইপিডিএম ইনসুলেশন স্তর দিয়ে আবৃত, এবং নিরোধক স্তরটি ≥50 কেভি (পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ)।

▶ কেবল সংযোগকারী

24 কেভি শিল্ডড প্লাগ-ইন সংযোগকারী (যেমন আরআইপি টাইপ এবং ইপিডিএম ইনসুলেশন) টেস্ট পয়েন্ট (al চ্ছিক) সহ।

▶ সুরক্ষা ডিভাইসটি শর্ট সার্কিট ফল্ট সূচক, লাইভ ডিসপ্লে এবং লাইটনিং অ্যারেস্টার দিয়ে সজ্জিত করা যেতে পারে।

গ্রাউন্ডিং সিস্টেম বক্স গ্রাউন্ডিং টার্মিনাল+কেবল শিল্ড গ্রাউন্ডিং, গ্রাউন্ডিং প্রতিরোধের ≤4Ω

24 24 কেভি কেবল বিভাজন বাক্সের সাধারণ অ্যাপ্লিকেশন পরিস্থিতিগুলি সাধারণ কাঠামোগত

▶ নতুন শক্তি শক্তি স্টেশন: অফশোর উইন্ড পাওয়ার 24 কেভি সংগ্রাহক লাইন ট্যাপিং।

▶ শিল্প পার্ক: উচ্চ-ভোল্টেজ মোটর বা ট্রান্সফর্মারের কেবল শাখা।

▶ খনি/তেল ক্ষেত্র: বিস্ফোরণ-প্রমাণ 24 কেভি শাখা বাক্স (প্রাক্তন ডি আইআইসি টি 4)।

▶ নগর উচ্চ-ভোল্টেজ বিতরণ নেটওয়ার্ক: কেবল রিং নেটওয়ার্ক ক্যাবিনেটের জন্য একটি বিকল্প স্কিম (স্পেস সেভিং)

24 24 কেভি ইউরোপীয় প্রকারের কেবল বিভাজন বাক্সের শর্তগুলি ব্যবহার করে

10 কেভি ইউরোপীয় ধরণের কেবল বিতরণ বাক্সের পরিবেষ্টিত তাপমাত্রা: -30 ~ 40 ℃

বাতাসের গতি: 34 মি/এসএল এর সমতুল্য এবং 700 পালের চেয়ে বেশি নয়

আর্দ্রতা: গড় দৈনিক আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়

গড় মাসিক আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়

 শকপ্রুফ: অনুভূমিক ত্বরণটি 0.4 মি/এসও বেশি নয় এবং উল্লম্ব ত্বরণ 0.15 মিটার/s² এর বেশি নয়

ইউরোপীয় প্রকারের কেবল বিতরণ বক্স ইনস্টলেশন সাইটের প্রবণতা: 3 এর চেয়ে কম

ইনস্টলেশন পরিবেশ: আশেপাশের বায়ু স্পষ্টতই ক্ষয়কারী, দহনযোগ্য গ্যাস, জলীয় বাষ্প ইত্যাদি দ্বারা দূষিত হওয়া উচিত নয় এবং ইনস্টলেশন সাইটটি হিংস্রভাবে স্পন্দিত করা উচিত নয়।

24 24 কেভি ইউরোপীয় প্রকারের কেবল বিভাজন বাক্সের প্রযুক্তিগত প্যারামিটার

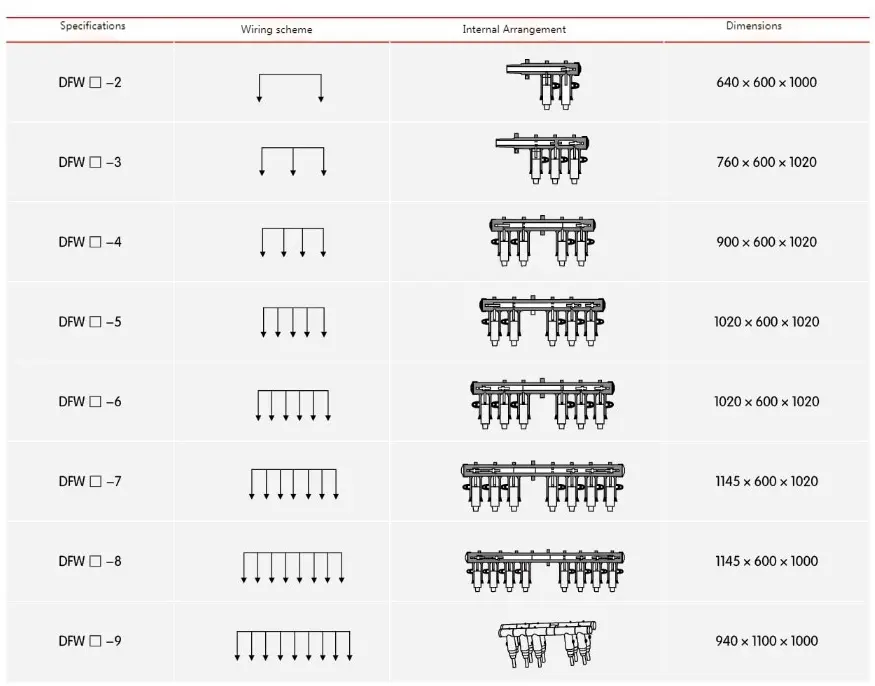

● 24 কেভি ইউরোপীয় প্রকারের কেবল বিভাজন বক্স অর্ডার নম্বর বিবরণ
