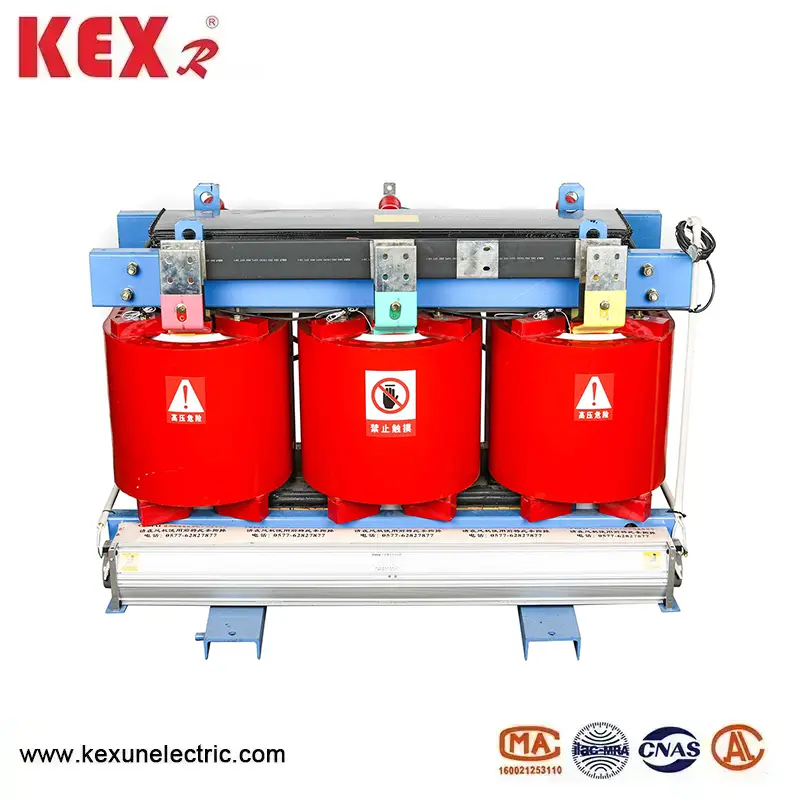

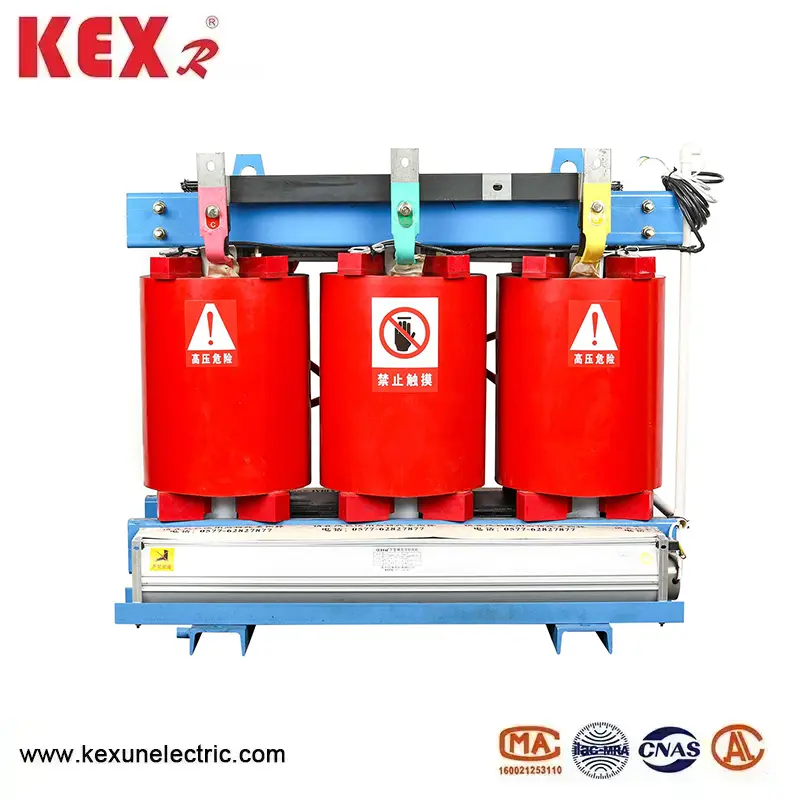

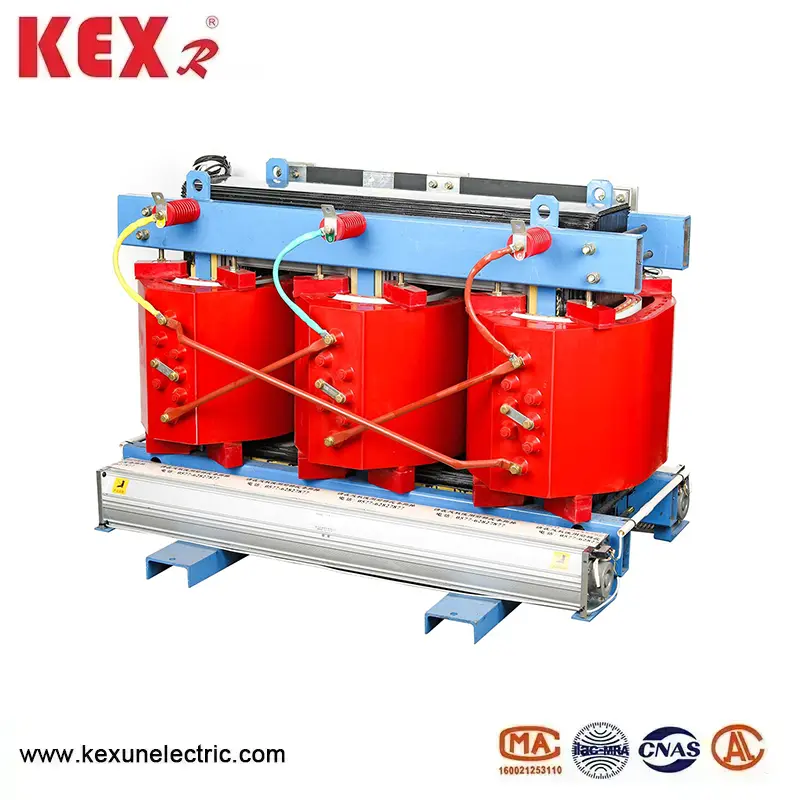

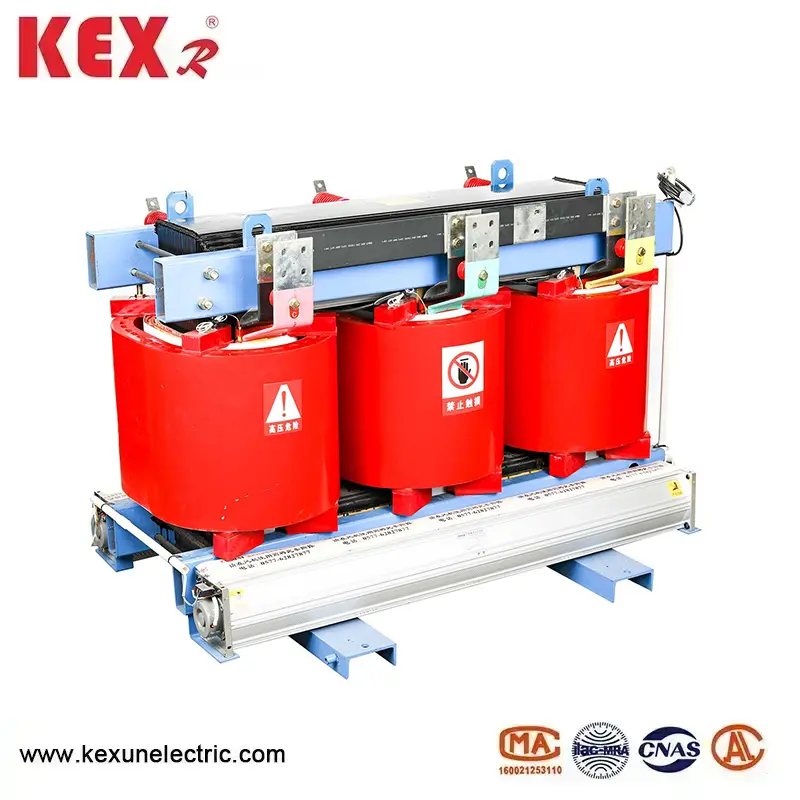

রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মার

SC এসসিবি 10 টাইপের রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মারগুলির উপাদানগুলি

Res রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মার এর কোর

আয়রন কোরটি পুরোপুরি ঝুঁকানো যৌথ কাঠামো সহ আমদানিকৃত উচ্চ-মানের ঠান্ডা-ঘূর্ণিত সিলিকন স্টিল শিটগুলি দিয়ে তৈরি। কোর কলামটি এফ-গ্রেড নন-বোনা আঠালো টেপের সাথে আবদ্ধ, এবং লোহার কোরের পৃষ্ঠটি ইপোক্সি রজনের সাথে নো-লোড-লস, নো-লোড কারেন্ট এবং লোহার কোর শব্দ কমিয়ে আনার জন্য আবদ্ধ করা হয়, ক্ল্যাম্পগুলি এবং ফাস্টেনাররা পণ্যের উপস্থিতি গুণমানকে আরও উন্নত করতে বিশেষ পৃষ্ঠের চিকিত্সা করিয়েছেন।

◆ কম ভোল্টেজ বাতাস

রজন ইনসুলেটেড ড্রাই-টাইপ ট্রান্সফর্মার ‘এর লো-ভোল্টেজ বাতাস একটি ফয়েল কাঠামো গ্রহণ করে, যা তারের বাতাস ব্যবহার করার সময় অক্ষীয় হেলিক্স কোণে সমস্যা সমাধান করে, মোড়গুলি আরও ভারসাম্যযুক্ত করে তোলে। একই সময়ে, কয়েল একটি অক্ষীয় শীতল বায়ু নালী গ্রহণ করে, তাপ অপচয় হ্রাস ক্ষমতা বাড়িয়ে তোলে। টিডিএমডি ইপোক্সি রজন প্রিপ্রেগ উইন্ডিং স্তরগুলির মধ্যে ব্যবহৃত হয় এবং পুরোটি নিরাময় এবং গঠিত হয়।

◆ উচ্চ ভোল্টেজটি এসসিবি 10 সিরিজের রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মারটি ঘুরিয়ে দেয়

উচ্চ-ভোল্টেজ বাতাসটি ফিলারগুলির সাথে ইপোক্সি রজন সহ ভ্যাকুয়াম কাস্ট করা হয়, স্থানীয় স্রাবকে ব্যাপকভাবে হ্রাস করে এবং কয়েলটির বৈদ্যুতিক শক্তি উন্নত করে। বাতাসের অভ্যন্তরীণ এবং বাইরের দেয়ালগুলি গ্লাস ফাইবার জাল প্লেটগুলির সাথে দায়ের করা হয়, কয়েলটির যান্ত্রিক শক্তি বাড়িয়ে তোলে এবং হঠাৎ শর্ট সার্কিটগুলিকে প্রতিরোধ করার পণ্যের ক্ষমতা উন্নত করে, কলটি কখনই ক্র্যাক করে না।

◆ উত্পাদন প্রক্রিয়া

এসসিবি 10 টাইপের রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মারটির কুণ্ডলী একটি উচ্চ-নির্ভুলতা বাতাসের মেশিনে ক্ষতবিক্ষত হয় এবং নিম্ন-ভোল্টেজ বাতাস একটি ফয়েল ঘুরানো কাঠামো গ্রহণ করে। যখন ট্রান্সফর্মার ক্ষমতা বড় হয়, তখন একটি বায়ুচলাচল নালী থাকে। বাতাস শেষ হওয়ার পরে, ভ্যাকুয়াম শুকনো চালানো হয় এবং পুরো our ালাও এবং নিরাময় প্রক্রিয়াটি সম্পূর্ণরূপে প্রক্রিয়া প্রয়োজনীয়তা অনুসারে পরিচালিত হয়, সমস্ত প্রক্রিয়াগুলি পরিস্থিতি অনুসারে কঠোরভাবে পর্যবেক্ষণ এবং সামঞ্জস্য করা দরকার। Ing ালার যথার্থ উত্পাদন প্রক্রিয়া নিশ্চিত করে যে কয়েলটির কোনও বুদবুদ বা ভয়েড নেই, যার ফলে ট্রান্সফর্মারটির উচ্চমানের অপারেশন হয়।

◆ তাপমাত্রা নিয়ন্ত্রণ সিস্টেম এবং এয়ার কুলিং সিস্টেম

ক্রস ফ্লো টপ ব্লোয়িং কুলিং ফ্যানটি গৃহীত হয়, যার মধ্যে কম শব্দ, উচ্চ বায়ুচাপ এবং সুন্দর উপস্থিতির বৈশিষ্ট্য রয়েছে, এসসিবি 10 টাইপ রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মারের ওভারলোড ক্ষমতা বাড়িয়ে তোলে, তাপমাত্রা নিয়ন্ত্রণ একটি বুদ্ধিমান তাপমাত্রা নিয়ামককে গ্রহণ করে, যা ট্রান্সফর্মার অপারেশনের সুরক্ষা এবং নির্ভরযোগ্যতার উন্নতি করে।

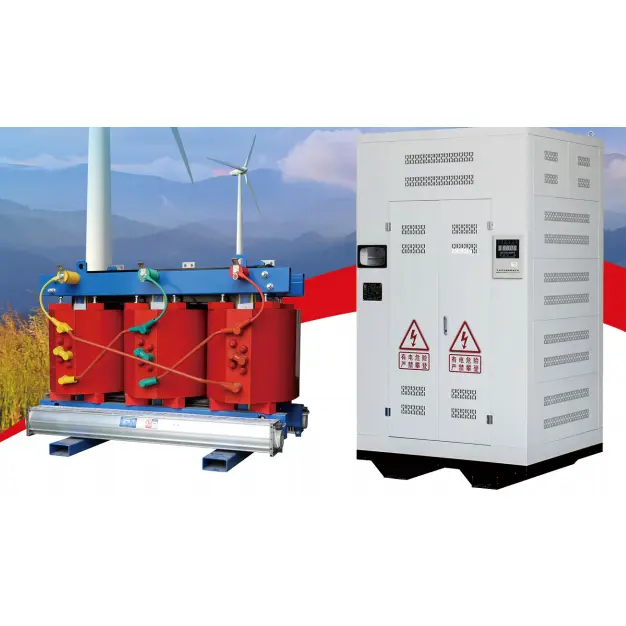

◆ কেসিং এবং আউটপুট বাসবার রক্ষা করুন

প্রতিরক্ষামূলক শেলটি ট্রান্সফর্মারটির জন্য আরও সুরক্ষা সুরক্ষা সরবরাহ করে, আইপি 20, এলপি 23 ইত্যাদির সুরক্ষা স্তর সহ, শেল উপাদানগুলিতে ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট, স্টেইনলেস স্টিল প্লেট ইত্যাদি অন্তর্ভুক্ত রয়েছে, ব্যবহারকারীরা বেছে নেওয়ার জন্য, কম ভোল্টেজ আউটগোয়িং লাইন স্ট্যান্ডার্ড বাসবার ব্যবহার করে, উভয় পক্ষ এবং শীর্ষস্থানীয় লাইন ব্যবহার করা যেতে পারে এবং বিশেষ বহির্গামী পদ্ধতিগুলিও ব্যবহারকারীদের জন্য ডিজাইন করা যেতে পারে।

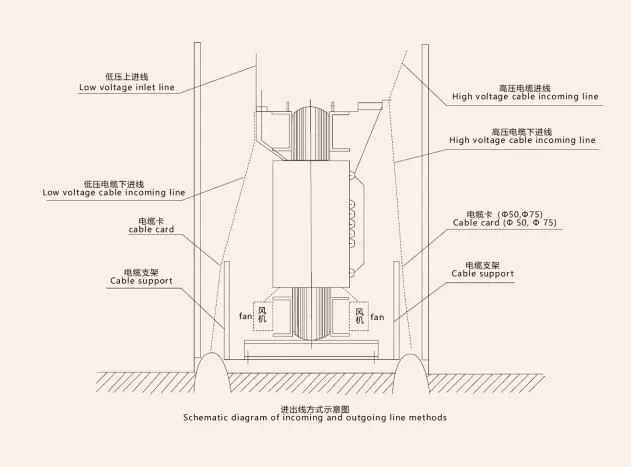

◆ ট্রান্সফর্মার আউটগোয়িং লাইন পদ্ধতি

প্রচলিত বহির্গামী লাইন, স্ট্যান্ডার্ড বদ্ধ বাসবার এবং স্ট্যান্ডার্ড সাইড আউটগোয়িং লাইনগুলি বিভিন্ন ইন্টারফেস ফর্ম অনুসারে তৈরি করা যেতে পারে এবং বিশেষ বহির্গামী পদ্ধতিগুলিও ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে ডিজাইন করা যেতে পারে।

◆ সম্পর্কিত মান এবং পরামিতি

জিবিটি 10228-2015.gb1094.11-2007

Jbt10088-2004, GB4208-1993

রেটযুক্ত উচ্চ ভোল্টেজ: 10 (11,10.5,6.6.3,6) কেভি

রেটেড কম ভোল্টেজ: 0.4KV

সংযোগ গ্রুপ: DIN11 বা YYNO

উচ্চ ভোল্টেজ ট্যাপের পরিসর: + 5 বা + 2x2.5%

নিরোধক স্তর: LL75AC35/li0ac5

ফ্রিকোয়েন্সি: 50Hz

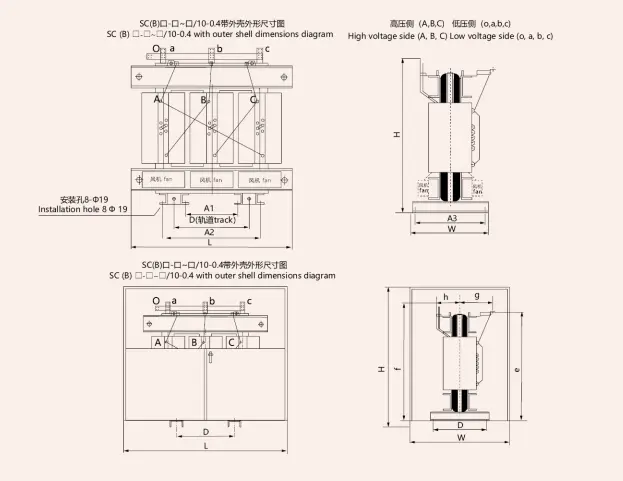

SC এসসিবি 10 টাইপ রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মারটির উপস্থিতি এবং ইনস্টলেশন মাত্রা

K 10 কেভি এসসিবি 10 টাইপ রজন ইনসুলেটেড শুকনো ধরণের ট্রান্সফর্মার এর প্রযুক্তিগত পরামিতি
