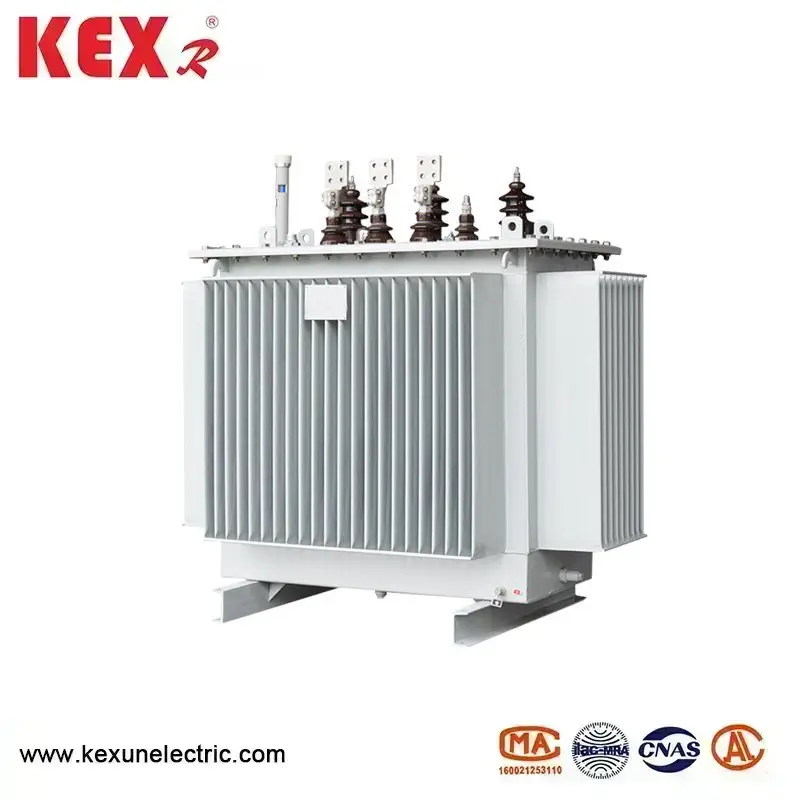

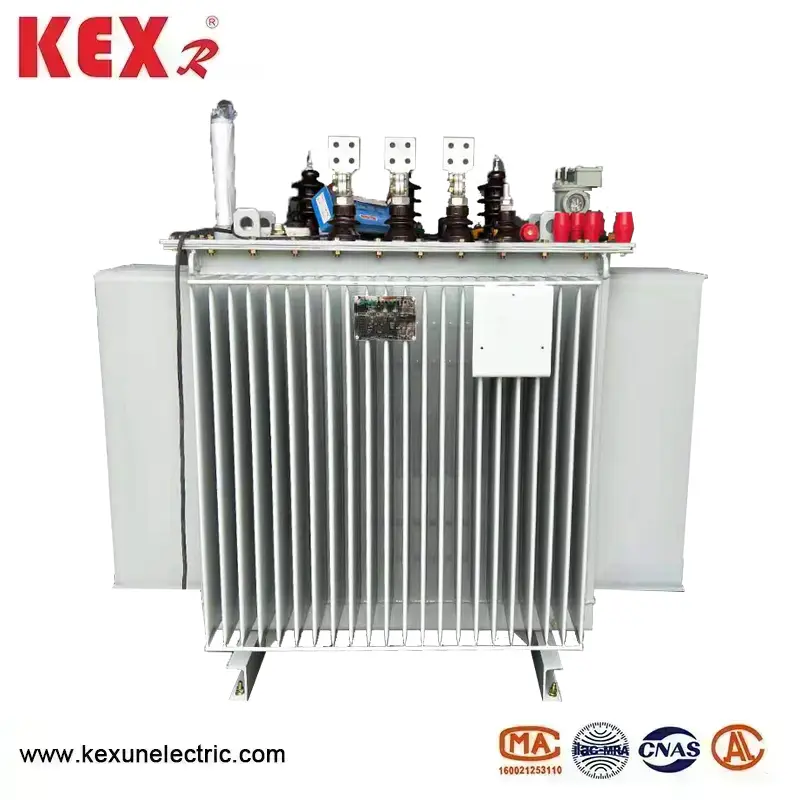

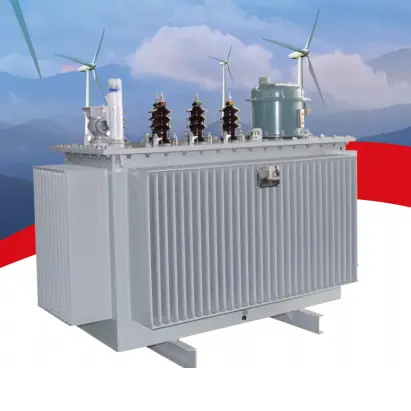

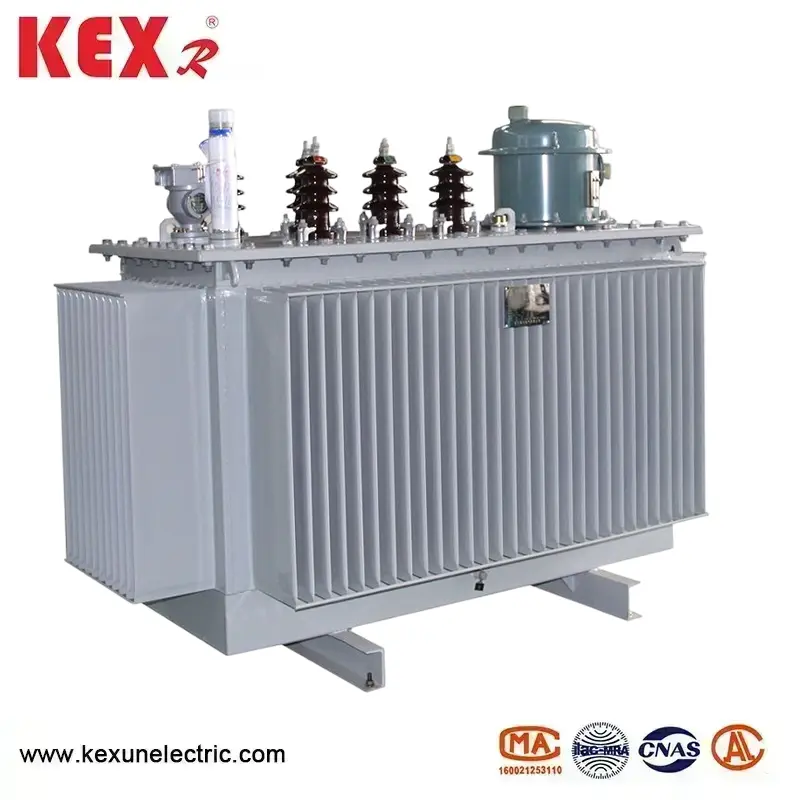

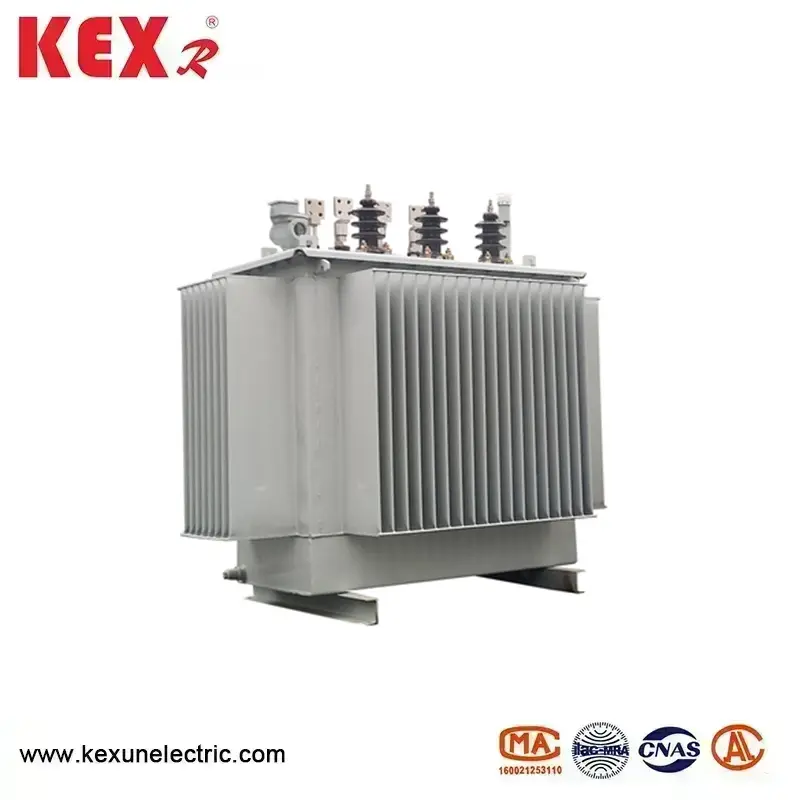

উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার

● উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার প্রধান বৈশিষ্ট্য

▶ সামগ্রিক ডিভাইসের একটি বৃহত ক্ষমতা, কম ক্ষতি, ছোট আকার এবং ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ;

Loage নির্ভরযোগ্য অপারেশন এবং উচ্চ ভোল্টেজ অ্যাডজাস্টমেন্ট নির্ভুলতার সাথে ভোল্টেজ পরিবর্তনগুলি ট্র্যাক করে লোড ট্যাপ চেঞ্জারের উপর তিনটি-পর্বের গিয়ারটি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করুন

▶ ভোল্টেজ রেফারেন্স, অ্যাকশন বিলম্ব, অনুমোদিত পরিসীমা এবং ফ্রিকোয়েন্সি সীমা প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে এবং প্যারামিটার সেটিংস নমনীয় এবং সুবিধাজনক;

Load লোড ট্যাপ চেঞ্জারে এসভিআর এর গিয়ার ক্রিয়া এবং বর্তমান গিয়ার সংখ্যা প্রদর্শন করুন, সর্বোচ্চ এবং সর্বনিম্ন গিয়ারের জন্য ইঙ্গিত সহ

He গিয়ার আপার এবং নিম্ন সীমা সুরক্ষা, অ্যাকশন সময় সীমা ফাংশন দিয়ে সজ্জিত, কার্যকরভাবে পণ্যের নির্ভরযোগ্যতা উন্নত করে

▶ কন্ট্রোলারের ওপরে ভোল্টেজ এবং ভোল্টেজ সুরক্ষা ফাংশন রয়েছে। যখন লাইনটি ওভার ভোল্টেজে বা ভোল্টেজের অধীনে থাকে তখন নিয়ামকটি স্বয়ংক্রিয়ভাবে লক করে; অন ​​লোড ট্যাপ চেঞ্জারগুলির নিরাপদ অপারেশন নিশ্চিত করুন

▶ কন্ট্রোলার শিল্প গ্রেড কন্ট্রোল চিপস গ্রহণ করে, যার উচ্চ নির্ভরযোগ্যতা রয়েছে, শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা রয়েছে এবং কঠোর বহিরঙ্গন পরিবেশের সাথে খাপ খাইয়ে নিতে পারে;

Rs উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার প্রধান বৈশিষ্ট্যগুলি আরএস 485 যোগাযোগ ইন্টারফেসের সাথে সজ্জিত, নিয়ামকের পরামিতিগুলি ওয়্যারলেস যোগাযোগ মডিউলটির মাধ্যমে ইনস্টলেশন পয়েন্ট থেকে 30 মিটারের মধ্যে 30 মিটারের মধ্যে দেখা এবং সংশোধন করা যেতে পারে।

▶ ক্লাউড বা এসএম কার্ড রিমোট কন্ট্রোলও যুক্ত করা যেতে পারে।

Vic উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার শর্ত ব্যবহার করে

▶ উচ্চতা: ≤ 2000 মি

▶ পরিবেশগত তাপমাত্রা: -25 ° C ~+45 ° C

▶ আপেক্ষিক আর্দ্রতা: 90% এরও কম

▶ দূষণ প্রতিরোধ ক্ষমতা: স্তর এলএলএল

▶ ইনস্টলেশন প্রবণতা: <2%

 ডিভাইসের চারপাশে কোনও দূষণ বা ক্ষয়কারী মাধ্যম নেই যা তার নিরোধক কর্মক্ষমতাকে গুরুত্বের সাথে প্রভাবিত করে এবং কর্মক্ষেত্রে কোনও আগুন বা বিস্ফোরণ বিপত্তি নেই এবং কোনও গুরুতর কম্পন নেই ont

● উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার মানগুলি পূরণ করে

◆ উত্পাদন নকশা মান

▶ jb8749-1998 ভোল্টেজ নিয়ন্ত্রকদের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা

▶ GB1094-2013 পাওয়ার ট্রান্সফর্মার

▶ জিবি/টি 6451-2008 প্রযুক্তিগত পরামিতি এবং তিন ধাপের ওআই নিমজ্জনিত পাওয়ার ট্রান্সফর্মারগুলির প্রয়োজনীয়তা

Power পাওয়ার ট্রান্সফর্মার নির্বাচনের জন্য গাইডলাইনস (জিবি/টি 17468-1998) জিবি 10230-2007 লোড ট্যাপ চেঞ্জার

On লোড ট্যাপ চেঞ্জারদের প্রয়োগের জন্য গাইডলাইনস (জিবি/টি 1058-1989) হে ডিএল/টি 572-2010 0perating Power পাওয়ার ট্রান্সফর্মারগুলির জন্য বিধিগুলি

Use ব্যবহারের জন্য প্রাথমিক মান

এসভিআর লাইনের ইনস্টলেশন পয়েন্ট ভোল্টেজ স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রকের বিদ্যুৎ সরবরাহ ভোল্টেজ বিচ্যুতির জন্য জাতীয় স্ট্যান্ডার্ড জিবি/টি 12325-2008 এর প্রয়োজনীয়তা পূরণ করে: 35KV এর বিদ্যুৎ সরবরাহের ভোল্টেজের ইতিবাচক এবং নেতিবাচক বিচ্যুতির পরম মানগুলির যোগফলের যোগফলের 10% ছাড়িয়ে যাবে না; 20KV এবং নীচে তিন-ফেজ পাওয়ার সাপ্লাই ভোল্টেজের অনুমোদিত বিচ্যুতি রেটযুক্ত ভোল্টেজের 7% + 7%; 220V একক -ফেজ পাওয়ার সাপ্লাই ভোল্টেজের অনুমোদিত বিচ্যুতি রেটযুক্ত ভোল্টেজের+7% এবং -10%।

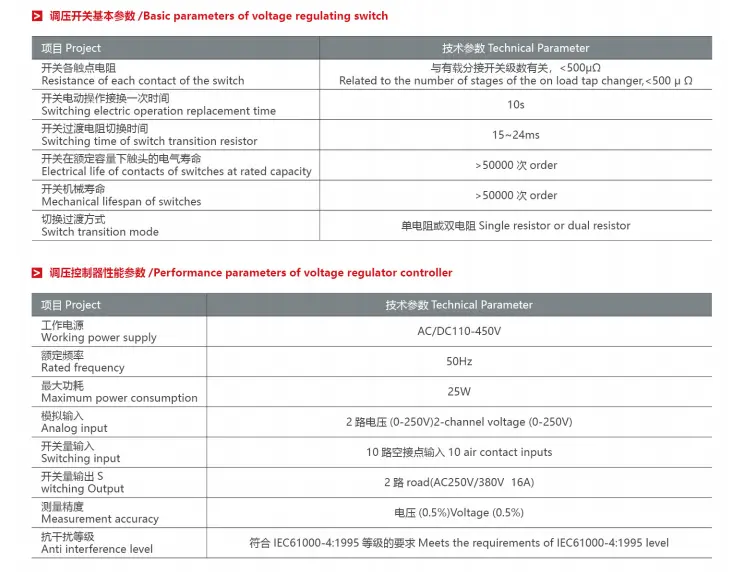

SV এসভিআর টাইপের উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার প্রযুক্তিগত পরামিতি

● এসভিআর টাইপ উচ্চ ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফর্মার ইনস্টলেশন নির্দেশাবলী

১. পণ্যটির ইনস্টলেশন হ'ল ব্যবহারকারীর দায়িত্ব এবং সরবরাহকারী গাইডেন্সের জন্য সাইটে বিক্রয়-পরবর্তী পরিষেবা কর্মীদের প্রেরণ করতে পারে।

2। সরঞ্জামগুলি স্থানে থাকার পরে, মাল্টি-পয়েন্ট গ্রাউন্ডিংয়ের জন্য একটি গ্রাউন্ডিং তার ব্যবহার করা উচিত। গ্রাউন্ডিং প্রতিরোধের 4 ওহমের বেশি হওয়া উচিত নয়, এবং ভূগর্ভস্থ সমাধিস্থ করা গ্রাউন্ডিং বডিটির গভীরতা পাওয়ার বিধিমালার গ্রাউন্ডিং প্রয়োজনীয়তা মেনে চলতে হবে।

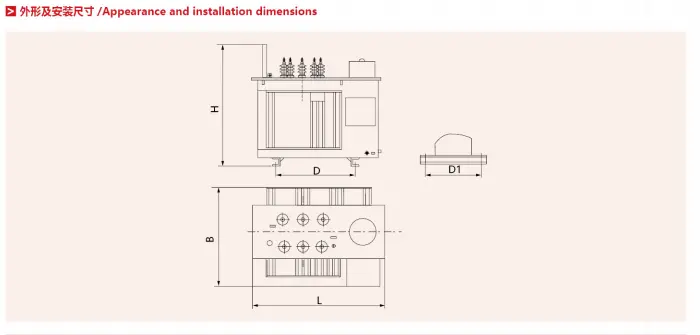

ইনস্টলেশন রেফারেন্স ডায়াগ্রামটি নিম্নরূপ:
