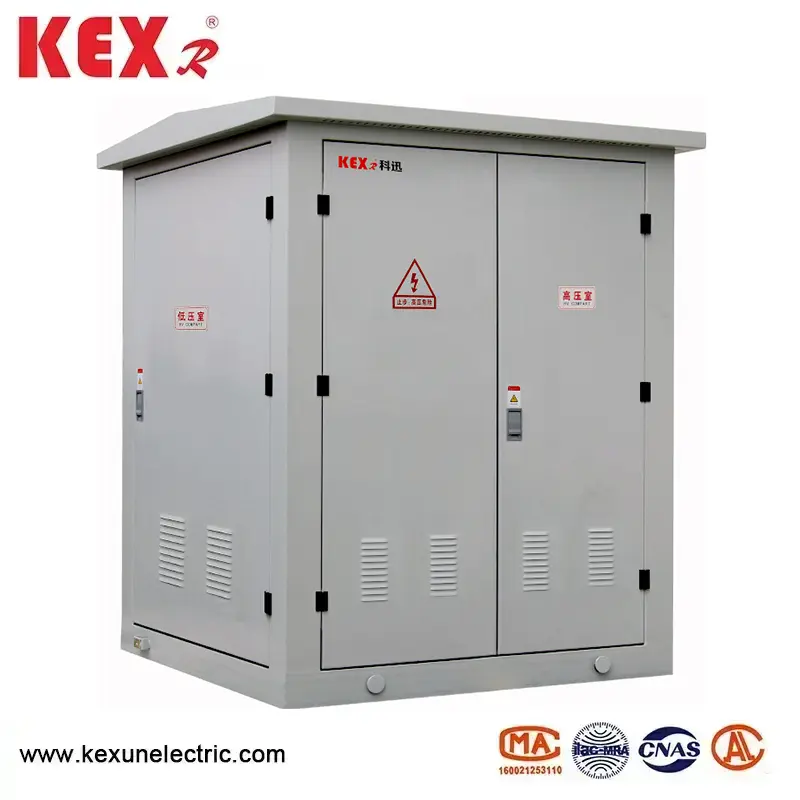

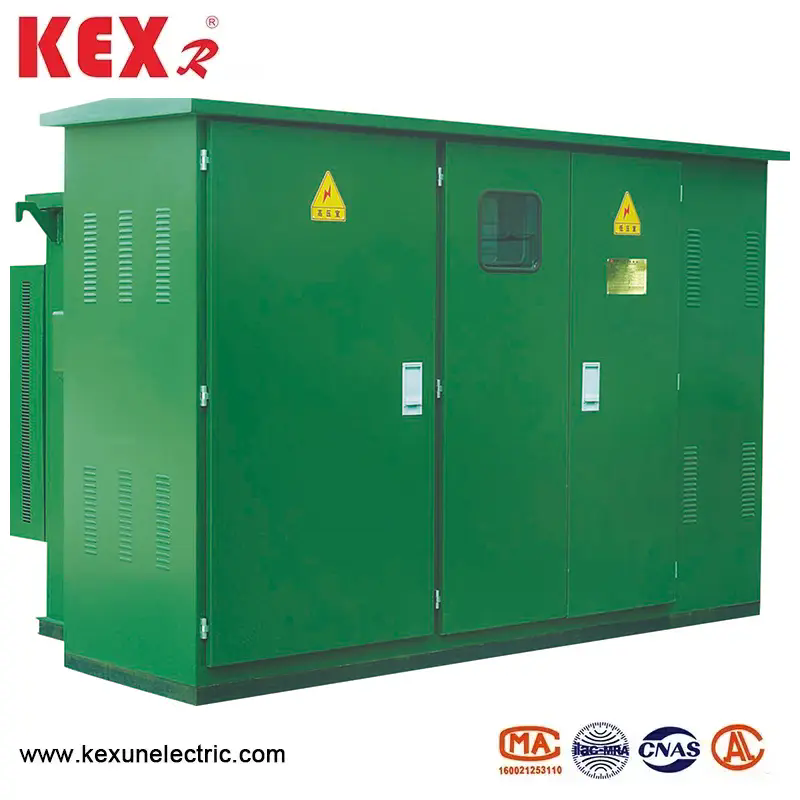

নগর বিতরণ সাবস্টেশন

● মডেল অর্থ

Y ওয়াইবি -12 প্রকারের পণ্য প্রবর্তন শহুরে বিতরণ সাবস্টেশন

◆ অবিচ্ছেদ্য কাঠামো

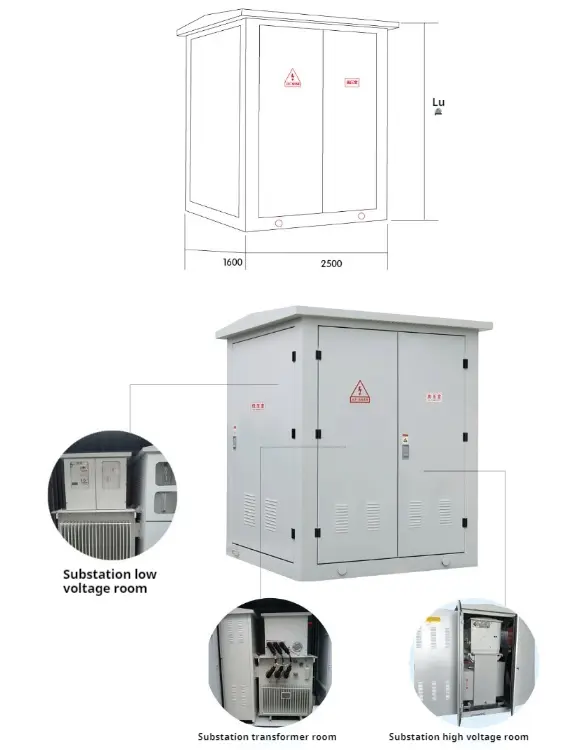

নগর বিতরণ সাবস্টেশনটি মূলত তিনটি ভাগে বিভক্ত: উচ্চ-ভোল্টেজ সুইচ রুম, ট্রান্সফর্মার রুম এবং লো-ভোল্টেজ স্যুইচ রুম, যা আলাদাভাবে পরিবহন করা যায়।

সাবস্টেশনটি পণ্যের তাপমাত্রা বৃদ্ধির স্তরটি নিশ্চিত করতে একটি অনন্য বৃহত-চক্রের তাপ অপচয় হ্রাস নকশা গ্রহণ করে এবং কক্ষগুলির মধ্যে পৃথক সিলিং কক্ষগুলির মধ্যে তাপ বিনিময় গঠন করবে না।

নগর বিতরণ সাবস্টেশন শেলটি উচ্চ মানের স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি।

ইস্পাত প্লেট কাঠামোর সমস্ত অংশে বিশেষ অ্যান্টি-জারা চিকিত্সা করা হয়েছে এবং স্টেইনলেস স্টিল প্লেট কাঠামোর শক্তিশালী জারা প্রতিরোধের এবং ভাল যান্ত্রিক শক্তি রয়েছে।

টিএইচএস সাবস্টেশনটি অতিরিক্ত বিল্ডিং ফাউন্ডেশন ছাড়াই সরাসরি বাড়ির অভ্যন্তরে ইনস্টল করা যেতে পারে, যা ব্যয় এবং স্থান সাশ্রয় করে এবং ইনস্টল করতে সুবিধাজনক।

◆ হাই প্রেসার চেম্বার এসএফ 6 গ্যাস-ভরা সুইচগিয়ার স্বাধীনভাবে আমাদের সংস্থা দ্বারা বিকাশিত উচ্চ ভোল্টেজের জন্য গৃহীত হয় এবং সমস্ত সুইচগিয়ার এবং বাসবারগুলি বাইরে কোনও উন্মুক্ত চার্জযুক্ত দেহ ছাড়াই একটি বন্ধ স্টেইনলেস স্টিল বাক্সে সিল করা হয়। নিরাপদ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা; সম্পূর্ণরূপে মডিউলার ডিজাইন, সমস্ত মডিউলগুলি বিদ্যুৎ খরচ প্রয়োজনীয়তা অনুসারে সাইড আউটলেট এবং শীর্ষ সম্প্রসারণের সংযোগ মোডটি উপলব্ধি করতে পারে এবং সর্বাধিক পরিমাণে বিদ্যুৎ সরবরাহ প্রকল্পের প্রয়োজনীয়তা পূরণ করতে পারে।

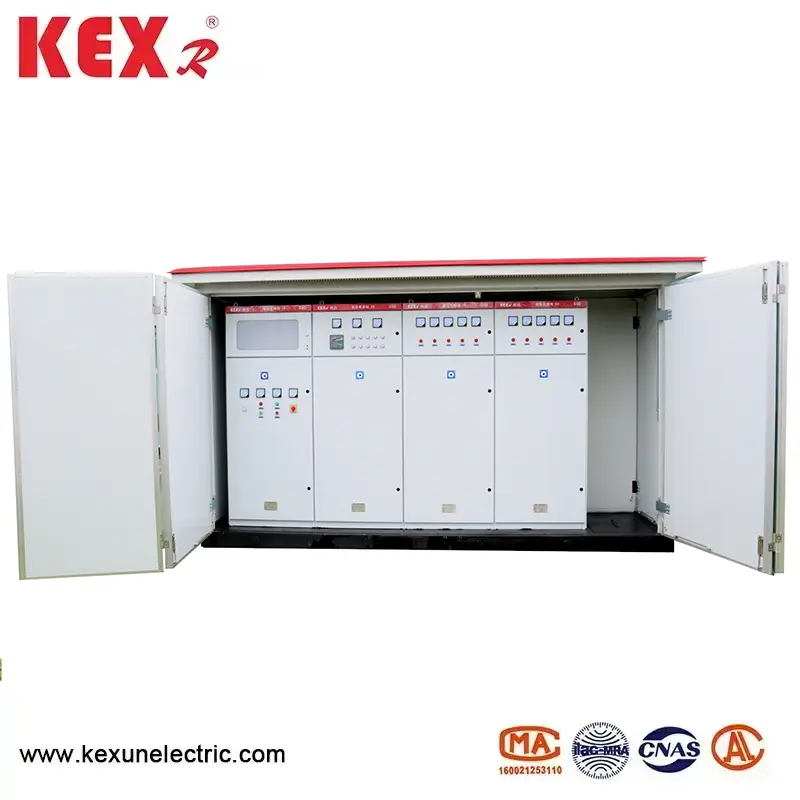

◆ লো প্রেসার চেম্বার লো-ভোল্টেজ সাইড ইনলেট এবং আউটলেট লাইনগুলি সমস্ত নতুন ছাঁচযুক্ত কেস সার্কিট ব্রেকার দিয়ে তৈরি, যা আকারে ছোট, আর্সিং থেকে মুক্ত এবং প্রতিস্থাপন করা সহজ। বহুমুখী বুদ্ধিমান বিস্তৃত সুরক্ষা নিয়ামক এবং নতুন সংহত প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ডিভাইস।

◆ ট্রান্সফর্মার রুম ট্রান্সফর্মারটি ইপোক্সি রজন দিয়ে পুরোপুরি অন্তরক হয় এবং ইনসুলেশন এবং তাপ প্রতিরোধের স্তরটি এফ হয়, এবং ট্রান্সফর্মারটিতে কোনও দহন-সমর্থনকারী উপকরণ নেই এবং অপারেশনের সময় পরিবেশের পক্ষে উপযুক্ত নয় এমন কোনও গ্যাস বা অন্যান্য মধ্যবর্তী পণ্য উত্পাদন করে না, সুতরাং এটিতে ভাল শিখা রিটার্ডেন্সি, পরিবেশ সংরক্ষণ এবং শক্তি সঞ্চয় করার বৈশিষ্ট্য রয়েছে।

◆ অভ্যন্তরীণ সংযোগ ভোল্টেজ ট্রান্সফর্মার এবং চাইনিজ সলিড স্যুইচটি কোম্পানির সলিড ইনসুলেটেড কেবল আনুষাঙ্গিকগুলির সাথে সংযুক্ত থাকে, যা নিরাপদ, নির্ভরযোগ্য এবং সম্পূর্ণ অন্তরক।

● উচ্চ চাপের দিক

বুদ্ধিমান ইন্টিগ্রেটেড সাবস্টেশনটির উচ্চ ভোল্টেজ সাধারণত একটি লোড সুইচ-ফিউজ সংমিশ্রণ বৈদ্যুতিক সরঞ্জাম দ্বারা সুরক্ষিত থাকে। এক পর্যায়ে ফিউজটি ফুঁকানোর পরে, তিন-পর্যায়ের লিঙ্কেজ ট্রিপগুলি। লোড স্যুইচটি সংকুচিত বায়ু, ভ্যাকুয়াম, সালফার হেক্সাফ্লোরাইড ইত্যাদি থেকে নির্বাচন করা যেতে পারে এবং স্বয়ংক্রিয় আপগ্রেড উপলব্ধি করতে অপারেটিং প্রক্রিয়াটি বিতরণ করা যেতে পারে। ফিউজ একটি স্ট্রাইকারের সাথে একটি উচ্চ-ভোল্টেজ বর্তমান-সীমাবদ্ধ ফিউজ, যার নির্ভরযোগ্য ক্রিয়া এবং বৃহত ভাঙ্গার ক্ষমতা রয়েছে। মূল প্রযুক্তিগত পরামিতিগুলির জন্য নীচের টেবিলটি দেখুন। 800KVA এর উপরে ট্রান্সফর্মারগুলির জন্য, জেডএন 12, জেডএন 28 এবং ভিএস 1 এর মতো ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সুরক্ষার জন্য নির্বাচন করা যেতে পারে।

● নিম্নচাপের দিক

নিম্ন ভোল্টেজের মূল স্যুইচটি নির্বাচনী সুরক্ষার জন্য সর্বজনীন বা বুদ্ধিমান সার্কিট ব্রেকার গ্রহণ করে; আউটলেট স্যুইচটি 30 টি সার্কিট পর্যন্ত ছোট ভলিউম এবং শর্ট আর্সিং সহ একটি নতুন ধরণের প্লাস্টিকের শেল সুইচ গ্রহণ করে; বুদ্ধিমান স্বয়ংক্রিয় ট্র্যাকিং রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ ডিভাইসে ব্যবহারকারীদের চয়ন করার জন্য যোগাযোগকারী এবং যোগাযোগহীন স্যুইচিং মোড রয়েছে।

Naturn নগর ​​বিতরণ সাবস্টেশন ট্রান্সফর্মার

বুদ্ধিমান ইন্টিগ্রেটেড সাবস্টেশনটি স্বল্প-ক্ষতি, তেল-নিমজ্জনিত, সম্পূর্ণ সিল করা এস 9, এস 10 এবং এস 11 সিরিজ ট্রান্সফর্মারগুলি গ্রহণ করে এবং রজন-এক্সট্রেমিলি-ছোট বা নোমেক্স পেপার-ইনসুলেটেড পরিবেশ-বান্ধব শুকনো ধরণের ট্রান্সফর্মারগুলিও চয়ন করতে পারে। নীচে একটি ট্রলি দিয়ে সজ্জিত, এবং ট্রান্সফর্মারগুলি সহজেই প্রবেশ করতে এবং প্রস্থান করতে পারে।

Load লোড স্যুইচ এর প্রযুক্তিগত পরামিতি

Vic উচ্চ ভোল্টেজ ফিউজের প্রযুক্তিগত পরামিতি

Low কম ভোল্টেজ সার্কিট ব্রেকারের প্রযুক্তিগত পরামিতি

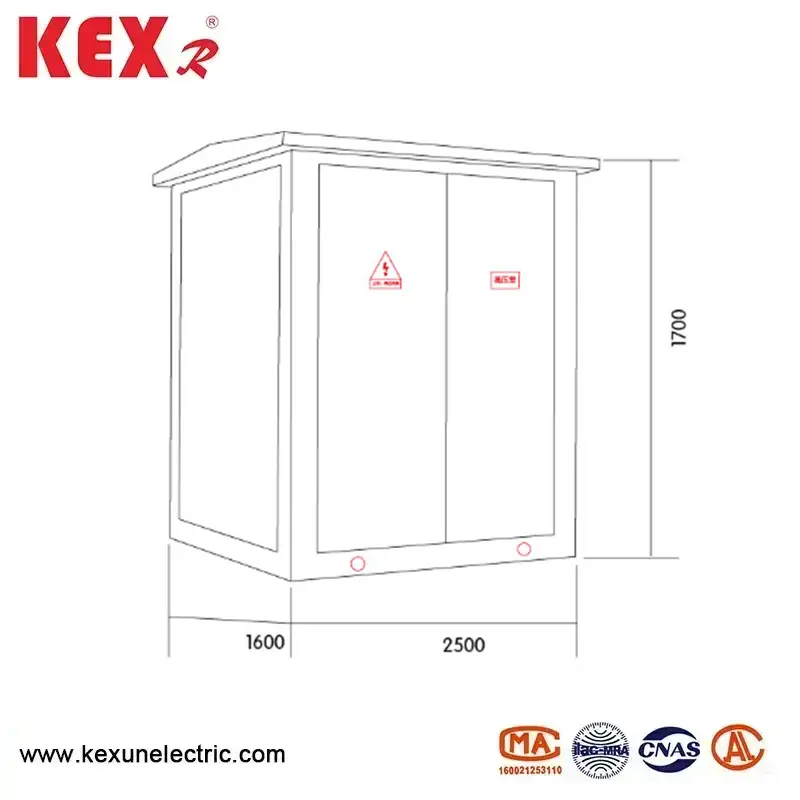

● লেআউট ডাইমেনশন ডায়াগ্রাম
