তিন মেরু Vcb

ZW7-40.5 প্রকার তিন মেরু  vcb পণ্য বৈশিষ্ট্য

অত্যন্ত উচ্চ নির্ভরযোগ্যতা

পুরো জীবন জুড়ে সম্পূর্ণরূপে রক্ষণাবেক্ষণ-মুক্ত।

উচ্চ যান্ত্রিক জীবন এবং বৈদ্যুতিক জীবন আছে.

পুরো মেশিনটি আকারে ছোট, ওজনে হালকা এবং ইনস্টল করা সহজ।

1.1 ZW7-40.5 টাইপ থ্রি পোল vcb-এর শর্ত ব্যবহার করা

¨ পরিবেষ্টিত তাপমাত্রা:-30℃～60℃;

¨ উচ্চতা: 3000m এর কম;

¨ বাতাসের গতি :≤34m/s；

¨ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের বাইরে থেকে কম্পন বা স্থল গতি উপেক্ষা করা যেতে পারে৷

¨ দূষণ গ্রেড:Ⅳ；

¨ স্টোরেজ তাপমাত্রা:-40℃～85℃।

1.2 ZW7-40.5 টাইপ তিন মেরু  vcb এর প্রযুক্তিগত পরামিতি

সার্কিট ব্রেকারের প্রধান প্রযুক্তিগত পরামিতি

সার্কিট ব্রেকারের প্রধান যান্ত্রিক পরামিতি

সার্কিট ব্রেকারের গঠন এবং কাজের নীতি

ZW7-40.5 তিনটি মেরু  vcb  প্রধানত সমন্বিত চৌম্বক মেরু, বর্তমান ট্রান্সফরমার, অপারেটিং মেকানিজম এবং বাক্সের সমন্বয়ে গঠিত। এই ধরনের সার্কিট ব্রেকার ক্ষুদ্রাকৃতির এবং এর শেলটি উচ্চমানের স্টেইনলেস স্টিলের বাক্স দিয়ে তৈরি। বর্তমান ট্রান্সফরমার ব্যবহারকারীর চাহিদা অনুযায়ী নির্বাচন করা যেতে পারে।

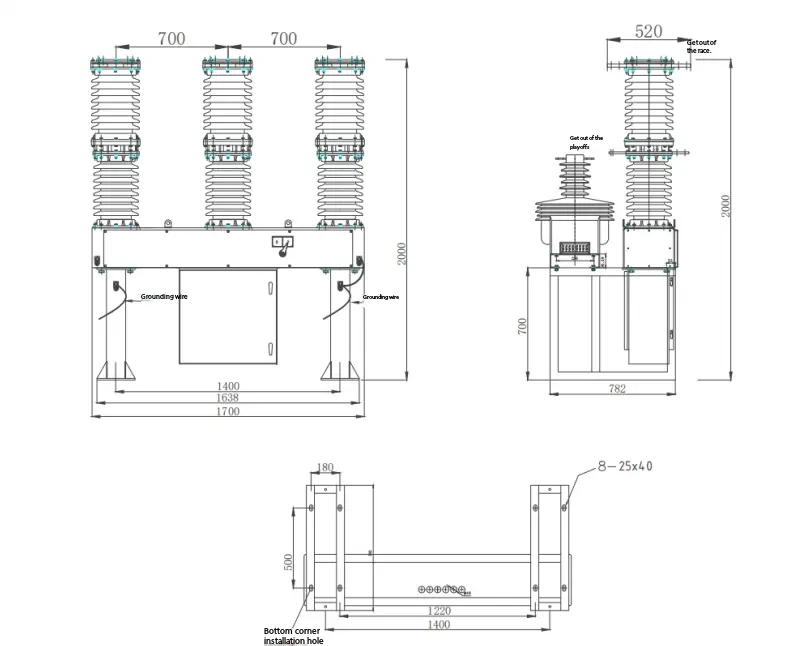

ZW7-40.5/সার্কিট ব্রেকার রূপরেখা অঙ্কন

ZW7-40.5 তিন মেরু  vcb এবং এর বুদ্ধিমান নিয়ন্ত্রণ সমন্বয়। সুইচের অন-অফ অপারেশন স্থানীয়ভাবে উপলব্ধি করা যেতে পারে, এবং এটি যোগাযোগ ইন্টারফেসের মাধ্যমে দূরবর্তীভাবেও পরিচালনা করা যেতে পারে। সার্কিট ব্রেকারের অন্যান্য তথ্যও নিয়ন্ত্রণ কেন্দ্রে প্রেরণ করা যেতে পারে, এবং যোগাযোগের চ্যানেলটি কেবল, অপটিক্যাল ফাইবার, জিপিআরএস/সিডিএমএ, জিএসএম ইত্যাদি হতে পারে।

সার্কিট ব্রেকারের কাজের নীতি

3.1 আর্ক নির্বাপক নীতি:

ZW7-40.5 তিন মেরু  vcb  ভ্যাকুয়াম ইন্টারপ্টার গ্রহণ করে এবং ভ্যাকুয়ামকে চাপ নির্বাপক এবং নিরোধক মাধ্যম হিসাবে ব্যবহার করা হয়, যার অত্যন্ত উচ্চ ভ্যাকুয়াম ডিগ্রি রয়েছে। অপারেটিং মেকানিজমের অধীনে বিদ্যুতের সাথে চলমান এবং স্থির পরিচিতিগুলি বন্ধ হয়ে গেলে, পরিচিতিগুলির মধ্যে একটি ভ্যাকুয়াম আর্ক তৈরি হবে। একই সময়ে, পরিচিতিগুলির বিশেষ কাঠামোর কারণে, পরিচিতিগুলির মধ্যবর্তী ফাঁকে একটি উপযুক্ত অনুদৈর্ঘ্য চৌম্বক ক্ষেত্রও তৈরি হবে, যা ভ্যাকুয়াম আর্ককে বিচ্ছুরিত থাকতে উৎসাহিত করবে এবং আর্কটিকে যোগাযোগের পৃষ্ঠে সমানভাবে বিতরণ করবে যাতে জ্বলতে পারে, যাতে একটি কম চাপ ভোল্টেজ বজায় রাখা যায়। যখন কারেন্ট স্বাভাবিকভাবে শূন্য অতিক্রম করে, তখন অবশিষ্ট আয়ন, ইলেকট্রন এবং ধাতব বাষ্প যোগাযোগের পৃষ্ঠে এবং ঢালে একত্রিত বা ঘনীভূত হতে পারে সময়ের মাইক্রোসেকেন্ড ক্রমে। যেহেতু ভ্যাকুয়াম আর্ক নিয়ন্ত্রণ করতে অনুদৈর্ঘ্য চৌম্বক ক্ষেত্র ব্যবহার করা হয়, ভ্যাকুয়াম সার্কিট ব্রেকারের একটি শক্তিশালী এবং স্থিতিশীল ক্ষমতা রয়েছে যা কারেন্ট ভাঙ্গার জন্য।

3.2 ইলেকট্রিক এনার্জি স্টোরেজ: মোটরটি মেকানিজমের পিনিয়নে আউটপুট টর্ক কাজ করে এবং স্পিন্ডেলের বড় স্প্রোকেটে এটি প্রেরণ করে, এইভাবে ক্র্যাঙ্ক আর্মটিকে ঘোরাতে চালিত করে এবং বন্ধ স্প্রিং স্টোরের শক্তি তৈরি করে। ক্র্যাঙ্ক আর্মের স্ক্রু যখন ট্র্যাভেল সুইচ টিপে, তখন মোটরের পাওয়ার সাপ্লাই বন্ধ হয়ে যায় এবং স্প্রিং এনার্জি স্টোরেজ সম্পন্ন হয়।

3.3 ম্যানুয়ালেনার্জি স্টোরেজ: সেই ঘূর্ণন প্রক্রিয়ার আউটপুট শ্যাফ্টটি ঘোরানো টর্ককে বড় গিয়ারে প্রেরণ করে যা আউটপুট শ্যাফ্টের পিনিয়নের মাধ্যমে ছোট গিয়ারের সাথে সম্পূর্ণরূপে মেশ করা হয়, যার ফলে ক্র্যাঙ্ক আর্মটিকে ঘোরানোর জন্য চালিত করে, যাতে ক্লোজিং স্পিআর শক্তি সঞ্চয় করতে পারে।

ক্লোজিং ইলেক্ট্রোম্যাগনেটের 3.4O কার্যক্রম: মেকানিজম ক্লোজিং সিগন্যাল পাওয়ার পরে, ক্লোজিং ইলেক্ট্রোম্যাগনেটের চলমান লোহার কোর উপরের দিকে চলে যায়, ক্লোজিং ট্রিপ লিভারকে উপরের দিকে যেতে ঠেলে দেয়, যাতে ক্লোজিং হাফ শ্যাফ্ট ঘড়ির কাঁটার বিপরীত দিকে ঘোরে। ক্লোজিং ল্যাচের সীমাবদ্ধতা ছেড়ে দিন। একই সময়ে, ক্লোজিং ল্যাচ রোলারের চাপে ঘড়ির কাঁটার বিপরীত দিকে ঘোরে, শক্তি সঞ্চয় রক্ষণাবেক্ষণকে ছেড়ে দেয়। ক্লোজিং স্প্রিং এর সংকোচন বলের কারণে প্রধান শ্যাফটের ক্যাম প্রভাব বল তৈরি করে এবং ম্যানুয়াল এনার্জি স্টোরেজ শ্যাফটে (অর্থাৎ আউটপুট শ্যাফট) রকার আর্মকে আঘাত করে, যা কানেক্টিং রডের মাধ্যমে সুইচে প্রেরিত হয়, এভাবে ক্লোজিং অপারেশন সম্পন্ন হয়।

3.5 ম্যানুয়াল অপারেশন: যখন ক্লোজিং হাফ শ্যাফটে ইনস্টল করা শিফট ফর্কটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরে, তখন এটি ক্লোজিং হাফ শ্যাফটকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে চালিত করে। যাতে ইলেক্ট্রোম্যাগনেট বন্ধ করার অপারেশন হিসাবে একই প্রভাব তৈরি করা যায়।

3.6 রিক্লোজিং অপারেশন: মেকানিজম এনার্জি স্টোরেজ স্প্রিং এর শক্তি রিলিজ করার পরে, এটি বন্ধ করার কাজটি সম্পূর্ণ করে। ক্লোজিং স্টেটে, মেকানিজম আবার এনার্জি স্টোরেজ অপারেশন করে। এনার্জি স্টোরেজ অপারেশন সম্পন্ন হওয়ার পর, মেকানিজমটি বন্ধ এনার্জি স্টোরেজ অবস্থায় থাকে এবং একবার সঠিক সিগন্যাল পাওয়া গেলে, মেকানিজম একটি স্বয়ংক্রিয় রিক্লোজিং অপারেশন উপলব্ধি করতে পারে।

3.7 ব্রেক রিলিজ ইলেক্ট্রোম্যাগনেটের অপারেশন: মেকানিজম ব্রেক রিলিজ সিগন্যাল পাওয়ার পরে, ব্রেক রিলিজ ইলেক্ট্রোম্যাগনেটের চলমান কোর উপরের দিকে চলে যায়, ব্রেক রিলিজ লিভারকে উপরের দিকে যেতে ঠেলে দেয়, যাতে ব্রেক রিলিজ এক্সেল ঘড়ির কাঁটার বিপরীত দিকে ঘোরে। ব্রেক রিলিজ ল্যাচ উপর সীমাবদ্ধতা মুক্তি. একই সময়ে, ব্রেক রিলিজ ল্যাচ রোলারের চাপে ঘড়ির কাঁটার বিপরীত দিকে ঘোরে, এবং রকার আর্মটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরে যার কারণে সুইচের কিছু ব্রেক স্প্রিংস খোঁচা দেয়, এইভাবে ব্রেক রিলিজ অপারেশন সম্পন্ন করে।

3.8 ম্যানুয়াল অপারেশন: যখন ব্রেক হাফ শ্যাফ্টে বসানো কাঁটা ঘড়ির কাঁটার বিপরীত দিকে ঘোরে, তখন এটি ব্রেক হাফ শ্যাফ্টকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরানোর জন্য চালিত করে, এইভাবে ব্রেক ইলেক্ট্রোম্যাগনেটের অপারেশনের মতো একই প্রভাব তৈরি করে। 3.8 ম্যানুয়াল অপারেশন: যখন ব্রেকের উপর মাউন্ট করা কাঁটাটি অর্ধেক শ্যাফটকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরায়। ঘড়ির কাঁটার বিপরীত দিকে ঘোরান, এইভাবে ব্রেক ইলেক্ট্রোম্যাগনেটের অপারেশনের মতো একই প্রভাব তৈরি করে।

3.9 ওভার-কারেন্ট ট্রিপ অপারেশন: ওভার-কারেন্ট ট্রিপে ওভার-কারেন্ট কয়েল যখন নির্দিষ্ট ট্রিপ কারেন্টের মধ্য দিয়ে যায়, তখন ইলেক্ট্রোম্যাগনেট কাজ করে এবং পুশ রড ট্রিপ লিভারকে ধাক্কা দেয়। হাফ-শ্যাফ্টটিকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরান, ব্রেক ল্যাচের সীমাবদ্ধতা ছেড়ে দিন, এইভাবে ব্রেক ইলেক্ট্রোম্যাগনেটের অপারেশনের মতো একই প্রভাব তৈরি করুন এবং সার্কিট ব্রেকারের ওভারকারেন্ট ট্রিপিং অপারেশন সম্পূর্ণ করুন।

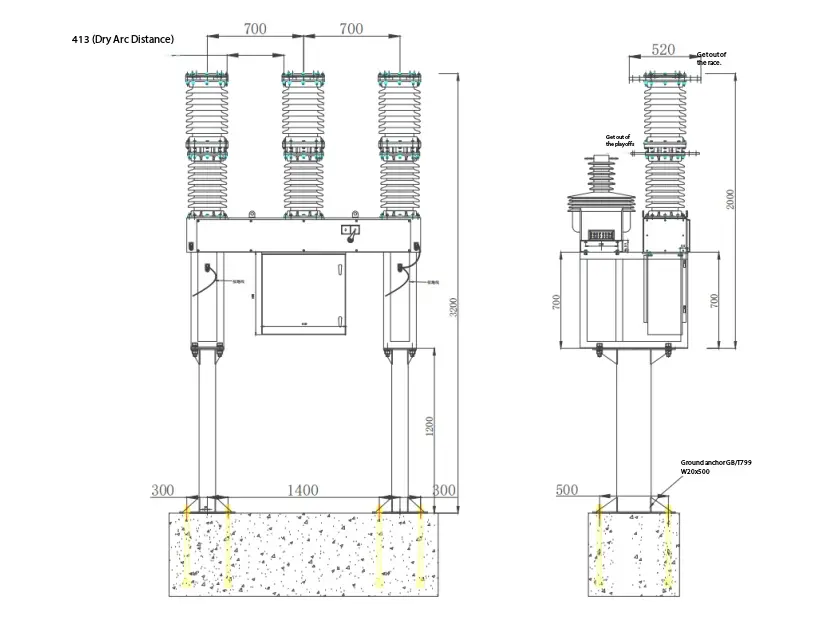

তিনটি মেরু vcb ইন্সটলেশন ডায়াগ্রাম
