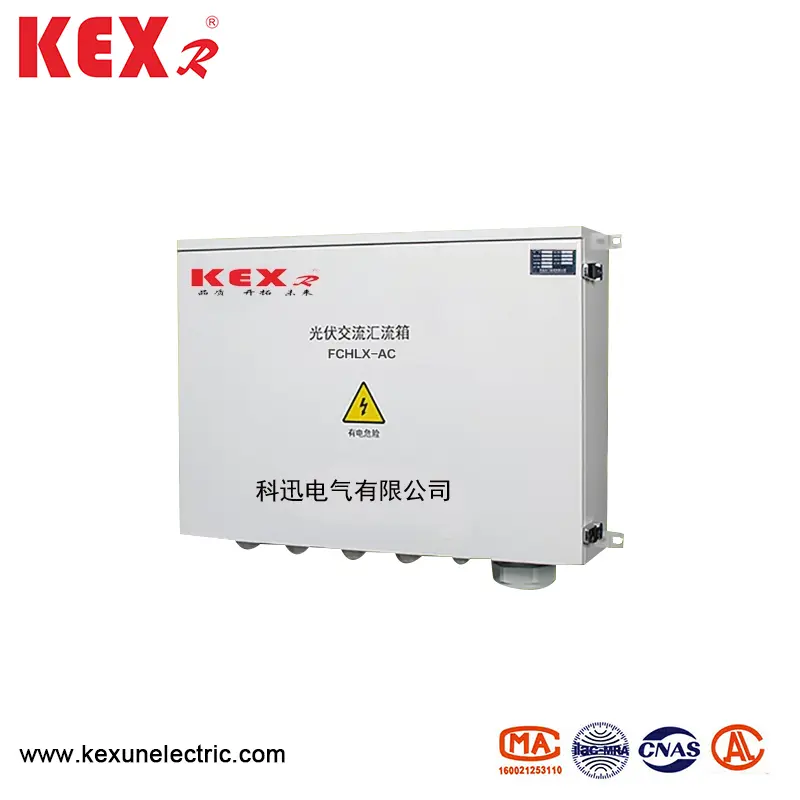

ফটোভোলটাইক জংশন বাক্স

আইটেম

কেএক্সএইচএলএক্স-এসি 4

কেএক্সএইচএলএক্স-এসি 4

কেএক্সএইচএলএক্স-এসি 8

ইনপুট লাইন

1 ~ 4

5 ~ 6

7 ~ 8

সর্বাধিক ইনপুট ভোল্টেজ

690 ভি

লাইন ইনপুট কারেন্ট

0 ~ 100 এ

সর্বাধিক আউটপুট কারেন্ট

250a

400a

630 এ

রেট ভোল্টেজ

480vac

ভোল্টেজ সুরক্ষা স্তর

480vac

নামমাত্র প্রবাহ ক্ষমতা (8/20μs)

20 কেএ (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী মিলছে)

সর্বাধিক প্রবাহ ক্ষমতা (8/20μs)

40 কেএ (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী মিলছে)

প্রতিক্রিয়া সময়

＜ 25 মিমি

তাপমাত্রা এবং আর্দ্রতা

কাজের তাপমাত্রা ： -40 ~ 85 ℃ ， 95% ， কোনও ঘনীভবন এবং ক্ষয়কারী গ্যাস নেই

উচ্চতা

4000 মিটারেরও কম

মন্ত্রিসভা উপাদান

হট ডিপ গ্যালভানাইজড স্টিল প্লেট/স্টেইনলেস স্টিল/কোল্ড রোলড স্টিল প্লেট/ইঞ্জিনিয়ারিং প্লাস্টিক

ক্যাবিনেটের আইপি ডিগ্রি

আইপি 65

কেবল সংযোগ আইপি ডিগ্রি

আইপি 66

কেবল সংযোগের মাত্রা: ডাব্লু*এইচ*ডি

800*600*200 মিমি

800*800*200 মিমি

800*1000*200 মিমি

আইটেম

বুচলএক্স-পিভি 6/2

বুচলএক্স-পিভি 6 /3

বুচলএক্স-পিভি 6/4

বৈদ্যুতিক প্যারামিটার

সর্বাধিক সিস্টেম ডিসি ভোল্টেজ

1000

1000

1000

সর্বাধিক প্রতিটি লাইন ইনপুট বর্তমান

20 এ

20 এ

20 এ

সর্বাধিক ইনপুট লাইন

6

6

8

সর্বাধিক আউটপুট সুইচ বর্তমান

32 এ/40 এ

20 এ/32 এ

20 এ/32 এ

বৈদ্যুতিন সংকেতের মেরু বদল এমপিপিটি পরিমাণ

2

3

2

আউটপুট লাইন

2

3

2

বজ্র সুরক্ষা

পরীক্ষার ধরণ

গৌণ সুরক্ষা

গৌণ সুরক্ষা

গৌণ সুরক্ষা

নামমাত্র স্রাব বর্তমান

20 কেএ

20 কেএ

20 কেএ

সর্বাধিক স্রাব বর্তমান

40 কেএ

40 কেএ

40 কেএ

ভোল্টেজ সুরক্ষা স্তর

3.8 কেভি

3.8 কেভি

3.8 কেভি

সর্বাধিক অবিচ্ছিন্ন ওয়ার্কিং ভোল্টেজ

1050 ভি

1050 ভি

1050 ভি

খুঁটি

3 পি

3 পি

3 পি

কাঠামোর অক্ষর

প্লাগ-ইন মডিউল

বজ্র সুরক্ষা বৈশিষ্ট্য

আইপি ডিগ্রি

আইপি 65

আউটপুট সুইচ

ডিসি সার্কিট ব্রেকার/ডিসি রোটারি সংযোগ বিচ্ছিন্ন

এসএমসি 4 ওয়াটারপ্রুফ সংযোগকারী

স্ট্যান্ডার্ড কনফিগারেশন

পিভি ডিসি ফিউজ

স্ট্যান্ডার্ড কনফিগারেশন

পিভি ডিসি সার্জ সুরক্ষা ডিভাইস

স্ট্যান্ডার্ড কনফিগারেশন

মনিটরিং মডিউল

N

অ্যান্টিফ্লেকশন ডায়োড

N

বক্স উপাদান

পিভিসি

পদ্ধতি ইনস্টল করুন

প্রাচীর ঝুলন্ত টাইপ

কাজের তাপমাত্রা

-25 ~ 55 ℃

উচ্চতা

2000 মি

আর্দ্রতা অনুমোদিত

0 ~ 95 ％ ， নন-কন্ডেনসেশন

প্রস্থ *উচ্চতা *গভীরতা (মিমি)

400*300*160

500*400*190

500*400*190
