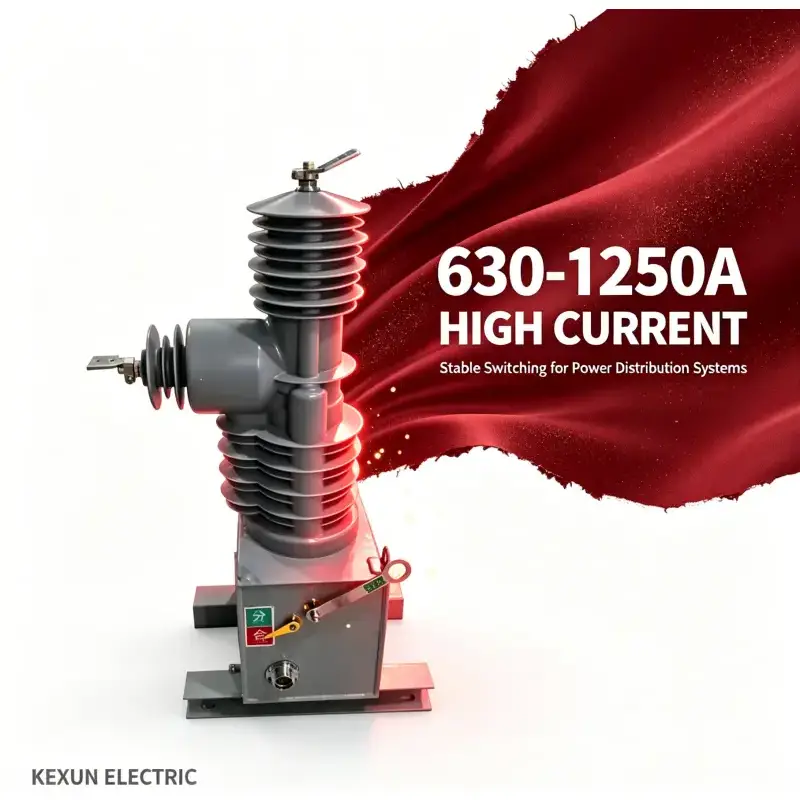

আউটডোর Hv Vcb

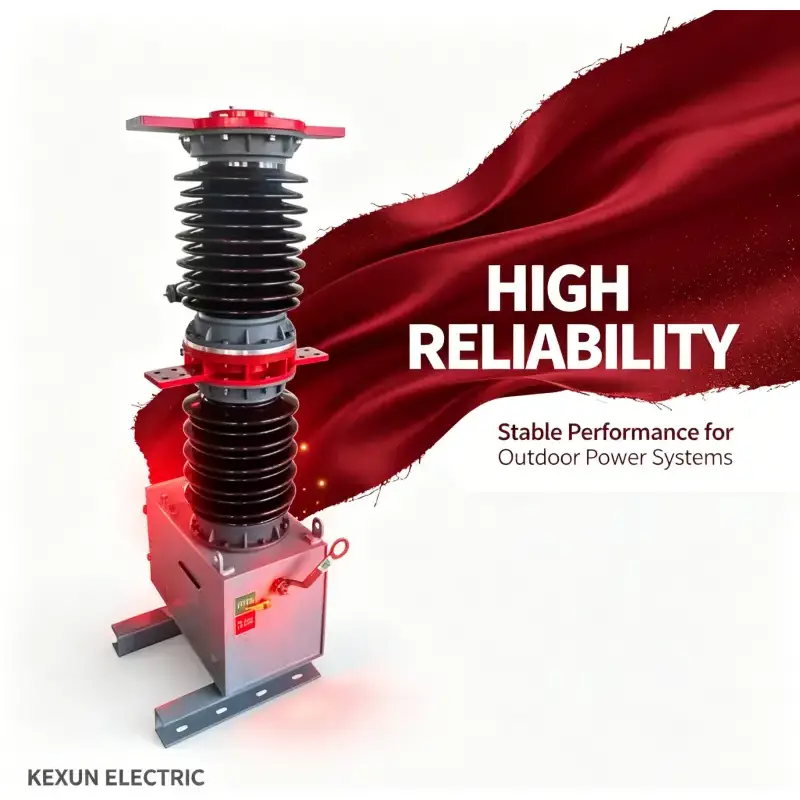

পণ্য বৈশিষ্ট্য

অত্যন্ত উচ্চ নির্ভরযোগ্যতা

পুরো জীবন জুড়ে সম্পূর্ণরূপে রক্ষণাবেক্ষণ-মুক্ত।

উচ্চ যান্ত্রিক জীবন এবং বৈদ্যুতিক জীবন।

ছোট আকার, হালকা ওজন এবং সহজ ইনস্টলেশন

 মান রিলে সুরক্ষা এবং দ্রুত স্বয়ংক্রিয় reclosing ফাংশন সঙ্গে.

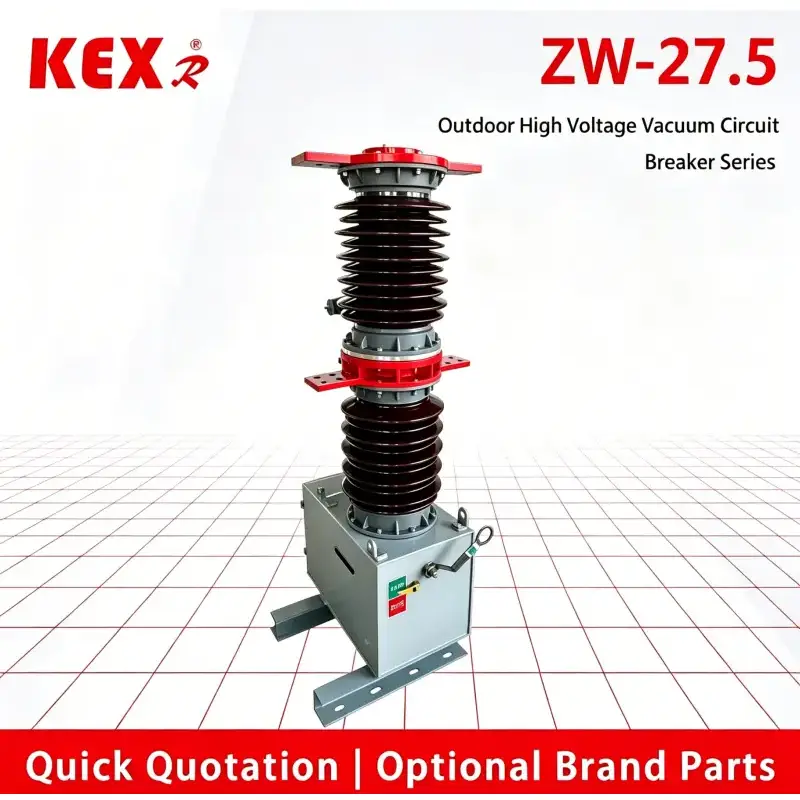

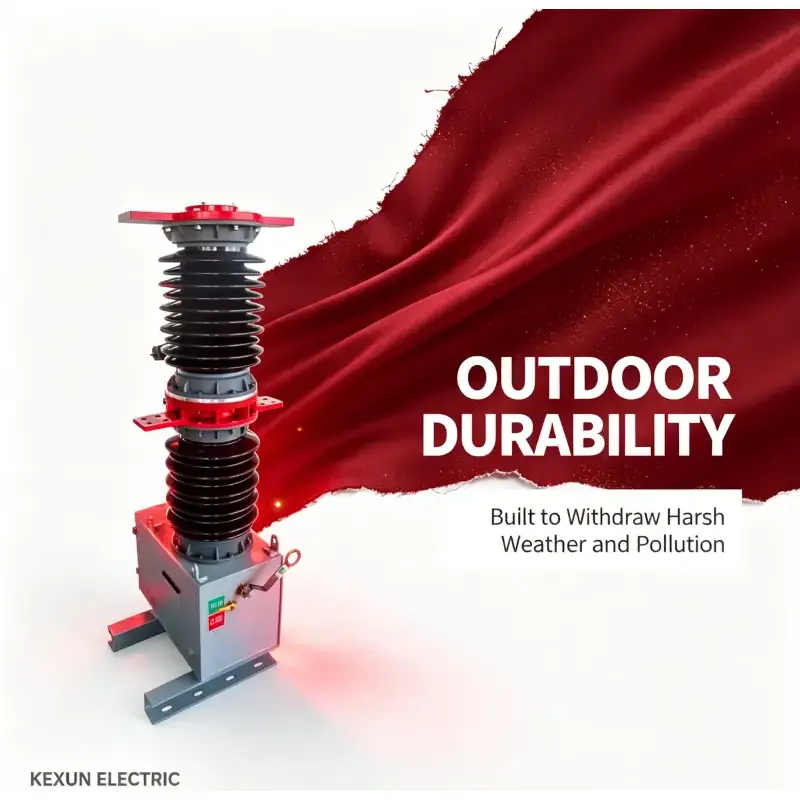

ZW7-27.5  টাইপ আউটডোর hv vcb এর শর্ত ব্যবহার করা

¨ তাপমাত্রা:-30℃～60℃；

¨ উচ্চতা: 2000 মিটারের কম

¨ বাতাসের গতি :≤34m/s；

¨ দূষণ গ্রেড:Ⅳ级;

¨ স্টোরেজ তাপমাত্রা:-40℃～85℃।

ভিসিবির প্রধান প্রযুক্তিগত পরামিতি

ব্রেকারের প্রধান যান্ত্রিক পরামিতি

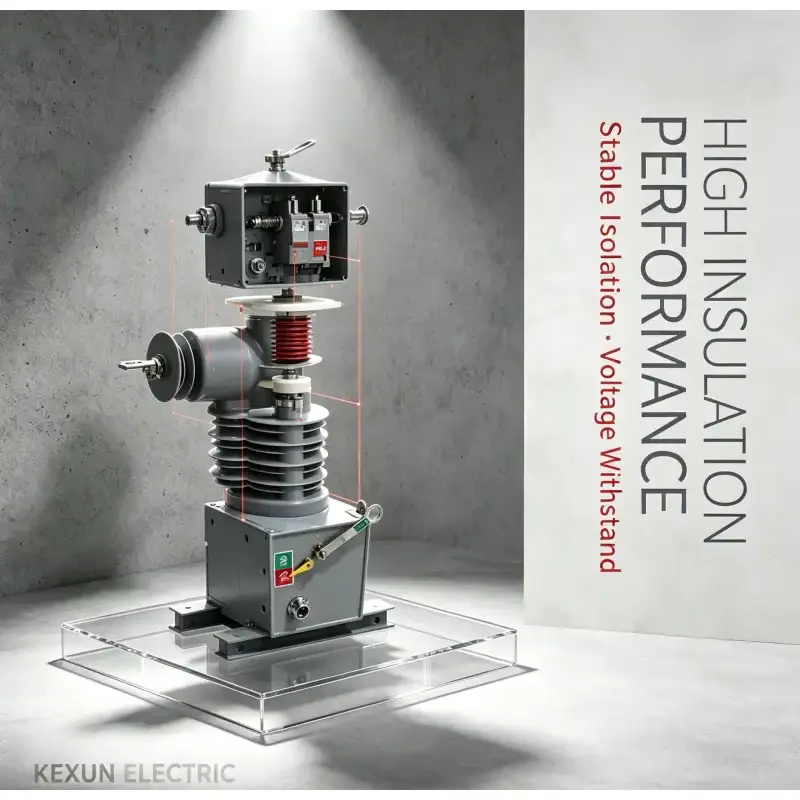

সার্কিট ব্রেকারের গঠন এবং কাজের নীতি

ZW7-27.5 আউটডোর hv vcb  প্রধানত ইন্টিগ্রেটেড সিলড পোল, কারেন্ট ট্রান্সফরমার, স্প্রিং অপারেটিং মেকানিজম এবং বক্সের সমন্বয়ে গঠিত। এই ধরনের সার্কিট ব্রেকার ক্ষুদ্রাকৃতির হয়। একই সময়ে, এটি একটি ম্যানুয়াল জরুরী ব্রেক রিলিজ ডিভাইস দিয়ে সজ্জিত করা হয়। বর্তমান ট্রান্সফরমার ব্যবহারকারীর চাহিদা অনুযায়ী নির্বাচন করা যেতে পারে।

ZW7-27.5 আউটডোর hv vcb-এর নিয়ন্ত্রণ বুদ্ধিমান নিয়ন্ত্রণ ইউনিট দ্বারা সম্পন্ন হয়। সুইচের অন-অফ অপারেশন স্থানীয়ভাবে উপলব্ধি করা যেতে পারে, এবং এটি যোগাযোগ ইন্টারফেসের মাধ্যমে দূরবর্তীভাবেও পরিচালনা করা যেতে পারে। সার্কিট ব্রেকারের অন্যান্য তথ্যও নিয়ন্ত্রণ কেন্দ্রে প্রেরণ করা যেতে পারে এবং যোগাযোগের চ্যানেল হতে পারে কেবল, অপটিক্যাল ফাইবার, জিপিআরএস/সিডিএমএ, জিএসএম, ইত্যাদি। ZW7-27.5 আউটডোর hv vcb-এর নিয়ন্ত্রণ বুদ্ধিমান নিয়ন্ত্রণ ইউনিট দ্বারা সম্পন্ন হয়। সুইচের অন-অফ অপারেশন স্থানীয়ভাবে উপলব্ধি করা যেতে পারে, এবং এটি যোগাযোগ ইন্টারফেসের মাধ্যমে দূরবর্তীভাবেও পরিচালনা করা যেতে পারে। সার্কিট ব্রেকারের অন্যান্য তথ্যও নিয়ন্ত্রণ কেন্দ্রে প্রেরণ করা যেতে পারে, এবং যোগাযোগের চ্যানেলটি কেবল, অপটিক্যাল ফাইবার, জিপিআরএস/সিডিএমএ, জিএসএম ইত্যাদি হতে পারে।

বুদ্ধিমান কন্ট্রোল ইউনিট সার্কিট ব্রেকারের কাছাকাছি ইনস্টল করা হয় এবং একটি নিয়ন্ত্রণ তারের মাধ্যমে সার্কিট ব্রেকারের সাথে সংযুক্ত থাকে। বুদ্ধিমান কন্ট্রোল ইউনিটের পাওয়ার সাপ্লাই প্রধান পাওয়ার সাপ্লাই এবং স্ট্যান্ডবাই পাওয়ার সাপ্লাইতে বিভক্ত। প্রধান পাওয়ার সাপ্লাই হল AC বা DC 220V, যা PT এর মাধ্যমে হাই-ভোল্টেজ লাইন দ্বারা প্রাপ্ত হয়। ব্যাকআপ পাওয়ার সাপ্লাই ব্যাটারি দ্বারা সরবরাহ করা হয় (বুদ্ধিমান নিয়ন্ত্রণ ইউনিট বাক্সে ইনস্টল করা)। স্বাভাবিকভাবে কাজ করার সময়, প্রধান পাওয়ার সাপ্লাই ব্যাকআপ পাওয়ার সাপ্লাই চার্জ করে; যখন প্রধান পাওয়ার সাপ্লাই হারিয়ে যায়, তখনও ব্যাকআপ পাওয়ার সাপ্লাই সার্কিট ব্রেকার এবং কন্ট্রোল ইউনিটের অন্যান্য ক্রিয়াকলাপগুলির নিয়ন্ত্রণ সম্পূর্ণ করতে পারে। ব্যাকআপ পাওয়ার সাপ্লাই (যখন সম্পূর্ণ লোড হয়) পুরো মেশিনটিকে 48 ঘন্টার কম সময় ধরে কাজ করতে পারে।

সার্কিট ব্রেকারের অপারেটিং মেকানিজম জরুরী সুইচ-অফ অপারেশনের জন্য একটি ম্যানুয়াল জরুরী সুইচ-অফ হ্যান্ডেল দিয়ে সজ্জিত করা হয় যখন নিয়ন্ত্রণ ব্যবস্থা বা পাওয়ার সাপ্লাই ব্যর্থ হয়।

2.1 সার্কিট ব্রেকারের কাজের নীতি এবং প্রক্রিয়া

2.1.1 চাপ নির্বাপক নীতি:

ZW37-27.5 আউটডোর hv vcb  ভ্যাকুয়াম ইন্টারপ্টারকে গ্রহণ করে, ভ্যাকুয়ামকে চাপ নির্বাপক এবং নিরোধক মাধ্যম হিসাবে, যার অত্যন্ত উচ্চ ভ্যাকুয়াম ডিগ্রি রয়েছে। অপারেটিং মেকানিজমের অধীনে বিদ্যুতের সাথে চলমান এবং স্থির পরিচিতিগুলি বন্ধ হয়ে গেলে, পরিচিতিগুলির মধ্যে একটি ভ্যাকুয়াম আর্ক তৈরি হবে। একই সময়ে, পরিচিতিগুলির বিশেষ কাঠামোর কারণে, পরিচিতিগুলির মধ্যবর্তী ফাঁকে একটি উপযুক্ত অনুদৈর্ঘ্য চৌম্বক ক্ষেত্রও তৈরি হবে, যা ভ্যাকুয়াম আর্ককে বিচ্ছুরিত থাকতে উৎসাহিত করবে এবং আর্কটিকে যোগাযোগের পৃষ্ঠে সমানভাবে বিতরণ করবে যাতে জ্বলতে পারে, যাতে একটি কম চাপ ভোল্টেজ বজায় রাখা যায়। যখন কারেন্ট স্বাভাবিকভাবে শূন্য অতিক্রম করে, তখন অবশিষ্ট আয়ন, ইলেকট্রন এবং ধাতব বাষ্প যোগাযোগের পৃষ্ঠে এবং ঢালে একত্রিত বা ঘনীভূত হতে পারে সময়ের মাইক্রোসেকেন্ড ক্রমে। যেহেতু ভ্যাকুয়াম আর্ক নিয়ন্ত্রণ করতে অনুদৈর্ঘ্য চৌম্বক ক্ষেত্র ব্যবহার করা হয়, ভ্যাকুয়াম সার্কিট ব্রেকারের একটি শক্তিশালী এবং স্থিতিশীল ক্ষমতা রয়েছে যা কারেন্ট ভাঙ্গার জন্য।

2.1.2 সঞ্চয়স্থান:

ZW7-27.5 আউটডোর hv vcb-এর খোলার এবং বন্ধ করার শক্তি উচ্চ কার্যক্ষমতার মধ্যে সংরক্ষণ করা হয় এবং বুদ্ধিমান কন্ট্রোলার ইউনিটের বাক্সে ইনস্টল করা হয়। খোলার এবং বন্ধ করার সময়। কন্ট্রোল ইউনিটের প্রধান পাওয়ার সাপ্লাই বা ব্যাকআপ পাওয়ার সাপ্লাই দ্বারা প্রদত্ত, চার্জিং সময় 10 সেকেন্ডের বেশি নয় এবং ক্যাপাসিটরের ভোল্টেজ ত্রুটি হল ≤1V..

2.1.3 ক্লোজিং: স্থানীয়ভাবে ইন্টেলিজেন্ট কন্ট্রোল ইউনিটের সুইচ-অন বোতাম টিপুন, অথবা রিমোট কন্ট্রোল সুইচ-অন অপারেশনের মাধ্যমে অপারেটিং মেকানিজমের সুইচ-অন কয়েল সক্রিয় করুন, যাতে লোহার কোরটি সার্কিট ব্রেকারের চলমান যোগাযোগকে স্পীড-অন করার জন্য চালিত করে। যখন বিচার করা হয় যে সার্কিট ব্রেকার ক্লোজিং পজিশনে আছে, তখন কন্ট্রোল লুপ স্বয়ংক্রিয়ভাবে ক্লোজিং কয়েলের পাওয়ার সাপ্লাই বন্ধ করে দেয়। এই সময়ে, স্থায়ী চুম্বকের ক্রিয়ার কারণে লোহার কোরটি বন্ধের দিকে রাখা হয়। ক্লোজিং কয়েলটি বন্ধ হয়ে যাওয়ার পরে, এটি কেবল সার্কিট ব্রেকারের যোগাযোগের বসন্তের প্রতিক্রিয়া শক্তিকে অতিক্রম করতে পারে না, তবে ক্লোজিং সেলফ-হোল্ডিং ফোর্সও রয়েছে, যাতে সার্কিট ব্রেকারকে নির্ভরযোগ্যভাবে বন্ধের অবস্থানে রাখা যায়।

2.1.4 ওপেনিং: স্থানীয়ভাবে বুদ্ধিমান কন্ট্রোল ইউনিটের সুইচ-অফ বোতাম টিপুন, অথবা রিমোট কন্ট্রোল সুইচ-অফ অপারেশনের মাধ্যমে অপারেটিং মেকানিজমের সুইচ-অফ কয়েল সক্রিয় করুন, যাতে ক্লোজিং সাইডে স্থায়ী চুম্বকের স্ব-অবস্থিত শক্তিকে কাটিয়ে উঠতে এবং ড্রাইভটি বন্ধ করার জন্য স্পি-অফ করতে পারে। নির্দিষ্ট গতিতে সুইচ-অফ করতে সার্কিট ব্রেকারের যোগাযোগ। যখন এটি বিচার করা হয় যে সার্কিট ব্রেকার খোলার অবস্থানে রয়েছে, তখন নিয়ন্ত্রণ লুপ স্বয়ংক্রিয়ভাবে খোলার কয়েলের পাওয়ার সাপ্লাই বন্ধ করে দেয় এবং এই সময়ে, খোলার স্প্রিংয়ের টানা শক্তির কারণে লোহার কোরটি খোলার দিকে রাখা হয়, যাতে সার্কিট ব্রেকারটি খোলার অবস্থানে নির্ভরযোগ্যভাবে রাখা হয়।

2.1.5 ম্যানুয়াল জরুরী ব্রেক খোলার অপারেশন:

সার্কিট ব্রেকার যখন ক্লোজিং পজিশনে থাকে, তখন একটি ইনসুলেটিং অপারেটিং রড দিয়ে সার্কিট ব্রেকারের ম্যানুয়াল সুইচ-অফ অপারেশন বোতামটি ধরে রাখুন এবং এটিকে নিচে টেনে আনুন, এবং সার্কিট ব্রেকার একটি নির্দিষ্ট গতিতে বন্ধ হয়ে যেতে পারে, যা নিশ্চিত করতে পারে যে সার্কিট ব্রেকার নির্ভরযোগ্যভাবে রেট করা লোড কারেন্ট বন্ধ করতে পারে।
