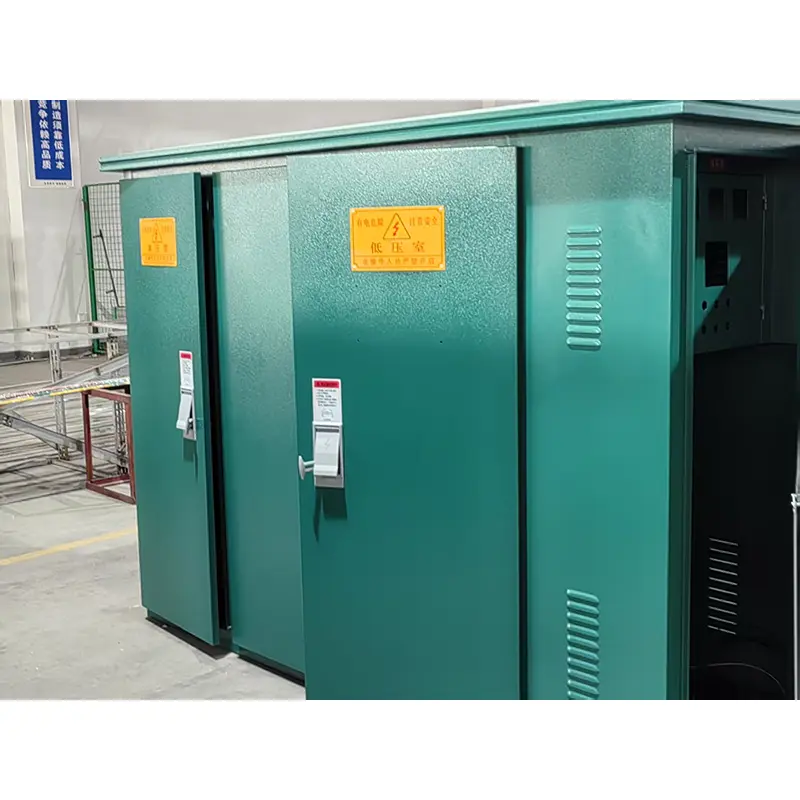

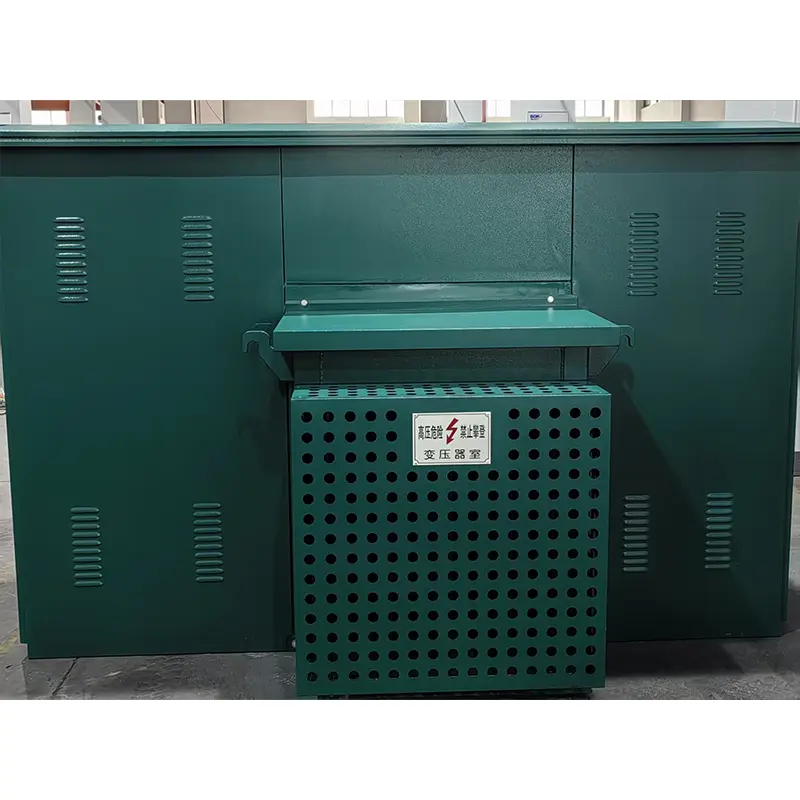

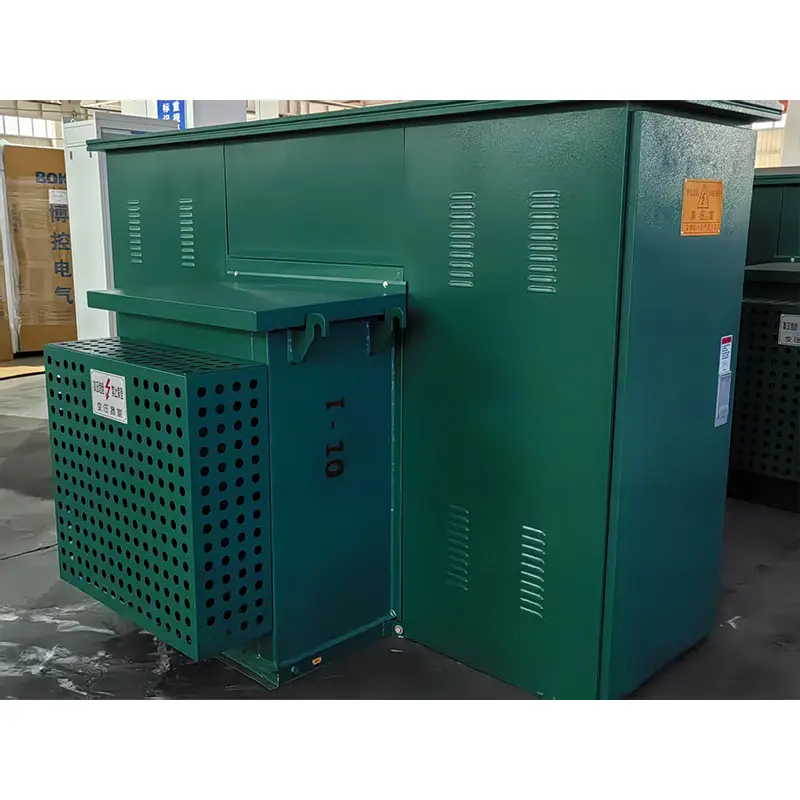

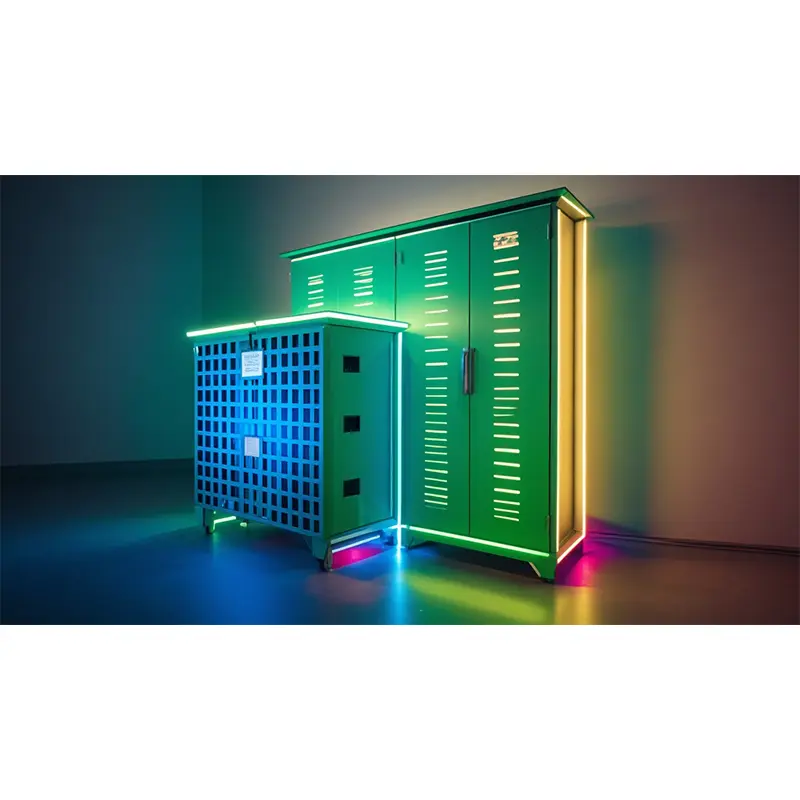

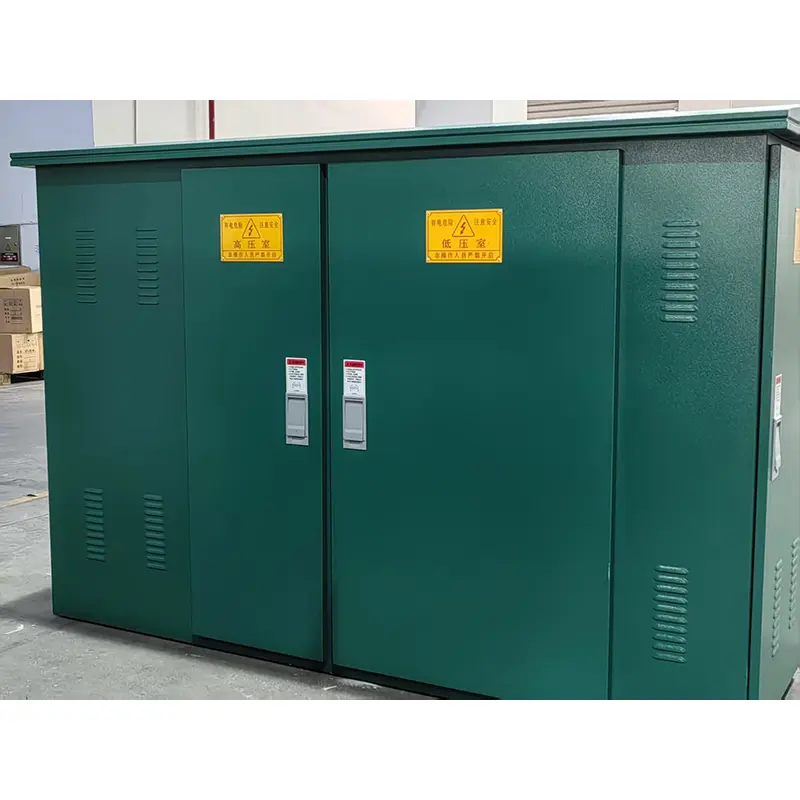

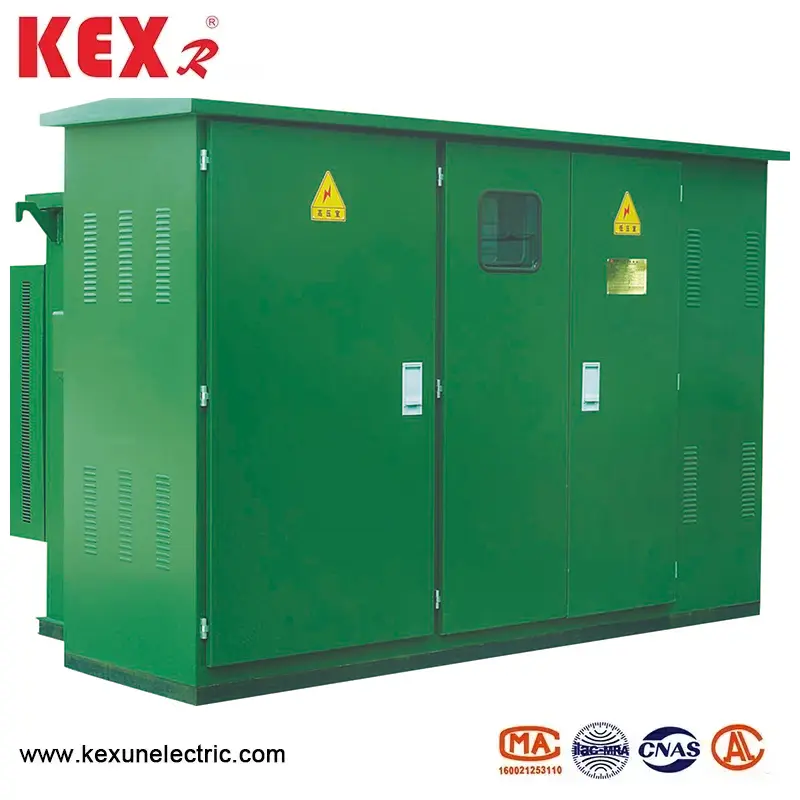

আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট সাবস্টেশন
জেডবিডাব্লু -12 টাইপ আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট সাবস্টেশন, যা চীন প্রস্তুতকারক কেএক্সআর দ্বারা উত্পাদিত, এটি সাধারণ কাঠামো, ছোট মেঝে স্থান এবং শক্তিশালী নিরোধক সহ একটি সাবস্টেশন, যা 10 কেভির রেটযুক্ত ভোল্টেজের জন্য উপযুক্ত।
মডেল: জেডবিডাব্লু -12
ব্র্যান্ড ： কেএক্সআর
মডেল: জেডবিডাব্লু -12
ব্র্যান্ড ： কেএক্সআর
● আমেরিকান টাইপ তিন-ফেজ প্যাড-মাউন্ট সাবস্টেশন শর্তগুলি ব্যবহার করে
◆ পরিবেষ্টিত তাপমাত্রা: আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্টযুক্ত সাবস্টেশনটির চারপাশে পরিবেষ্টিত তাপমাত্রা -30 ~ 40 ℃ হওয়া উচিত ℃
◆ উচ্চতা: আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট করা সাবস্টেশন 4000 মিটারের নীচে ইনস্টল করা উচিত;
◆ বাতাসের গতি: 34 মি/সেকেন্ডের সমতুল্য (700pa এর বেশি নয়);
◆ আর্দ্রতা: গড় দৈনিক আপেক্ষিক আর্দ্রতা 95%এর বেশি নয়; মাসিক আপেক্ষিক আর্দ্রতা মান 95%এর বেশি নয়;
◆ শকপ্রুফ: অনুভূমিক ত্বরণ 0.4 মি/এসও বেশি নয়
, এবং উল্লম্ব ত্বরণ 0.15 মিটার/s² এর বেশি নয়
Installation ইনস্টলেশন সাইটের প্রবণতা: আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্টযুক্ত সাবস্টেশনটির ইনস্টলেশন প্রবণতা 3 এর বেশি নয়
◆ ইনস্টলেশন পরিবেশ: আশেপাশের বায়ু স্পষ্টতই ক্ষয়কারী এবং দহনযোগ্য গ্যাস দ্বারা দূষিত হয় না এবং ইনস্টলেশন সাইটে কোনও হিংস্র কম্পন নেই
This উপরের শর্তগুলির বাইরে এই পণ্যটি অর্ডার করার সময়, আপনি কেএক্সআর এর সাথে আলোচনা করতে পারেন
J জেডবিডাব্লু -12 টাইপ আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট সাবস্টেশন এর প্রযুক্তিগত পরামিতি
|
সিরিয়াল নম্বর |
আইটেম |
ইউনিট |
প্রযুক্তিগত পরামিতি |
|
1 |
রেট ভোল্টেজ |
কেভি |
10/0.4 |
|
2 |
সর্বাধিক অপারেটিং ভোল্টেজ |
কেভি |
12 |
|
3 |
রেটযুক্ত ফ্রিকোয়েন্সি |
এইচজেড |
50 |
|
4 |
রেটযুক্ত ক্ষমতা |
কেভিএ |
150-1600 |
|
5 |
1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
কেভি |
35 |
|
6 |
বজ্রপাতের ভোল্টেজ |
কেভি |
75 |
|
7 |
শীতল পদ্ধতি |
|
ওনান |
|
8 |
উচ্চ ভোল্টেজ ব্যাকআপ ফিউজ ব্রেকিং কারেন্ট |
দ্য |
50 |
|
9 |
প্লাগ-ইন ফিউজ ব্রেকিং কারেন্ট |
দ্য |
2.5 |
|
10 |
পরিবেশ তাপমাত্রা |
℃ |
-35 ~ 40 |
|
11 |
অনুমোদিত কয়েল তাপমাত্রা বৃদ্ধি |
℃ |
65 |
|
12 |
নো-লোড ভোল্টেজ নিয়ন্ত্রণ |
|
± 5% বা ± 2*2.5% |
|
13 |
শব্দ স্তর |
ডিবি |
50 |
|
14 |
আইপি ডিগ্রি |
|
আইপি 43 |
ট্রান্সফর্মার
কেএক্সআর প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন নতুন এস 9 এবং এস 11 সিরিজ গ্রহণ করে থ্রি-ফেজ অয়েল প্লাবিত ট্রান্সফর্মারগুলি কম নো-লোড ক্ষতি, কম তাপমাত্রা বৃদ্ধি, কম শব্দ এবং কম উচ্চতার সুবিধা রয়েছে। ট্রান্সফর্মারের নো-লোড ক্ষতি এবং লোড ক্ষতি মূল এস 9 ট্রান্সফর্মারের তুলনায় কম, বর্তমানে ঘরোয়া উন্নত স্তরে পৌঁছেছে। ট্রান্সফর্মারটি সম্পূর্ণ সিলযুক্ত কাঠামোর, যা কার্যকরভাবে বায়ু দূষণ এবং আর্দ্রতার কারণে সৃষ্ট নিরোধক অবক্ষয়কে বিচ্ছিন্ন করে। তেল ট্যাঙ্কের শীর্ষে 40-90 মিমি এর একটি বায়ু কুশনটি ছেড়ে যায়, যা তেলের ট্যাঙ্ক শেলের rug েউখেলানগুলির সাথে তাপ অপচয় এবং শীতল করার ভূমিকা নিতে পারে এবং কার্যকরভাবে অভ্যন্তরীণ চাপকে হ্রাস করতে পারে।
মাত্রা এবং ওজন
|
ক্ষমতা |
A |
B |
C |
H |
ওজন （কেজি） |
|
315 কেভিএ |
2560 |
1600 |
600 |
1000 |
3050 |
|
400 কেভিএ |
2560 |
1600 |
600 |
1000 |
3270 |
|
500 কেভিএ |
2560 |
1600 |
600 |
1000 |
3400 |
|
630 কেভিএ |
2560 |
1600 |
600 |
1000 |
3900 |
|
800 কেভিএ |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000 কেভিএ |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250 কেভিএ |
2910 |
1950 |
800 |
1000 |
5400 |
J জেডবিডাব্লু -12 টাইপ আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট সাবস্টেশন এর আউটলাইন মাত্রা
|
জেডবিডাব্লু -12 আমেরিকান টাইপ থ্রি-ফেজ প্যাড-মাউন্ট সাবস্টেশন স্ট্যান্ডার্ড মাত্রা |
|||||||
|
ক্ষমতা (কেভিএ) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
