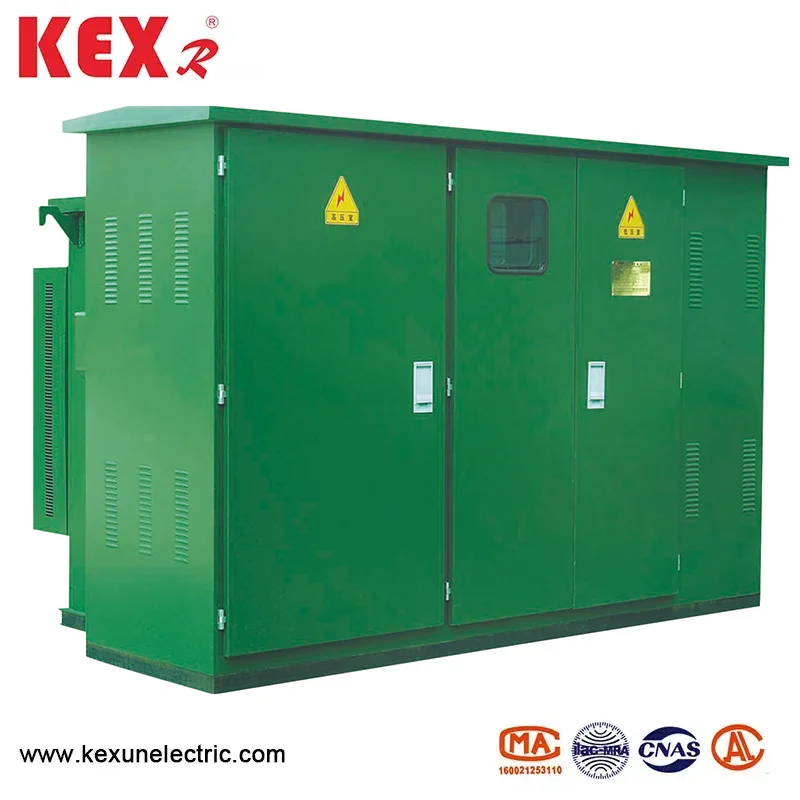

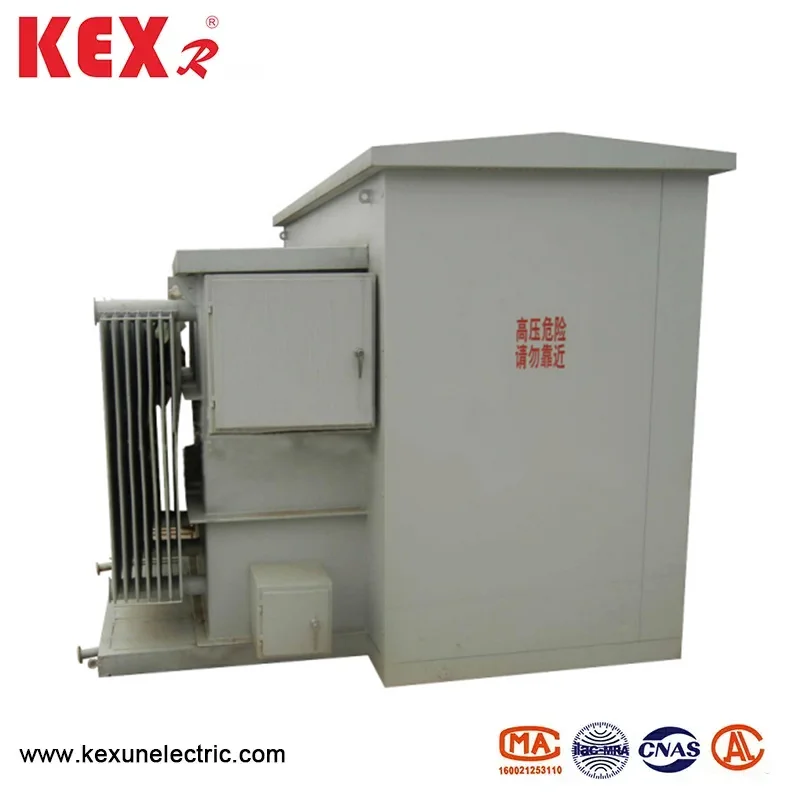

আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফর্মার
চীন ম্যানুফ্যাকচার কেক্সুন দ্বারা উত্পাদিত আমেরিকান টাইপ প্যাড-মাউন্ট ট্রান্সফর্মার একটি সংহত এবং মডুলার ছোট বিতরণ ট্রান্সফর্মার, যা কমপ্যাক্ট কাঠামো, সুবিধাজনক ইনস্টলেশন এবং ভাল সুরক্ষার বৈশিষ্ট্য রয়েছে এবং নগর বিতরণ নেটওয়ার্ক, আবাসিক কোয়ার্টার, বাণিজ্যিক অঞ্চল এবং শিল্প বিদ্যুৎ সেবনে ব্যাপকভাবে ব্যবহৃত হয়।
মডেল: জেডবিডাব্লু -12
ব্র্যান্ড ： কেএক্সআর
মডেল: জেডবিডাব্লু -12
ব্র্যান্ড ： কেএক্সআর
আমেরিকান টাইপপ্যাড-মাউন্টেড ট্রান্সফর্মারটিতে নিম্নলিখিত প্রধান বৈশিষ্ট্য রয়েছে।
◆ কমপ্যাক্ট ডিজাইন
ছোট আকার, কম মেঝে স্থান, সীমিত স্থান সহ জায়গাগুলির জন্য উপযুক্ত।
আমেরিকান বক্স-টাইপ ট্রান্সফর্মার কাঠামো গৃহীত হয়, যা সাধারণত একটি কংক্রিট প্যাড-মাউন্টে ইনস্টল করা হয়।

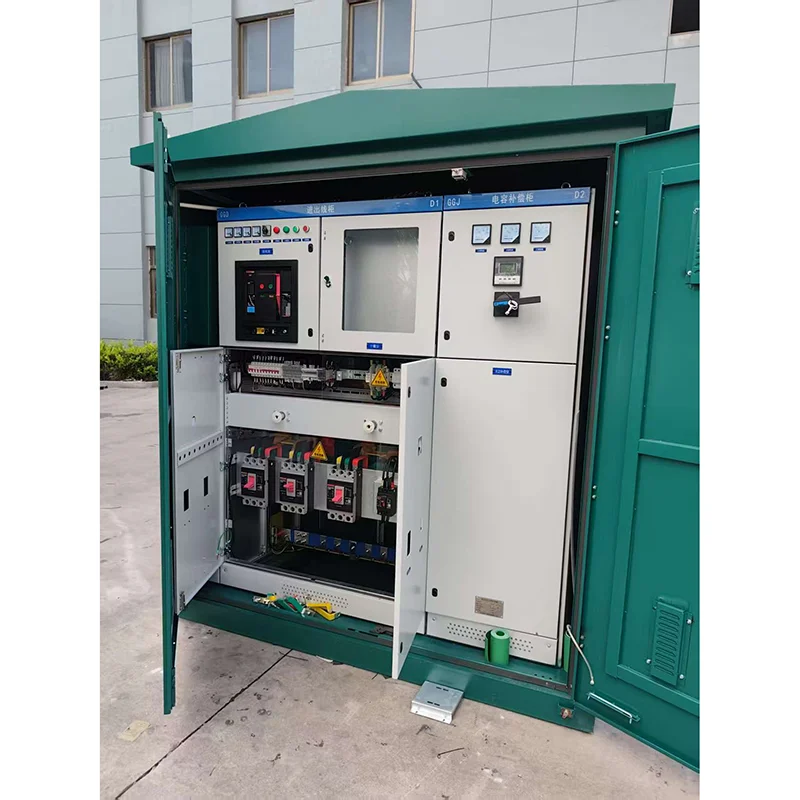

◆ প্রাক-একত্রিত কাঠামো
সাইটে ইনস্টলেশনটির কাজের চাপ হ্রাস করতে কারখানাটি ছাড়ার আগে উচ্চ এবং নিম্ন ভোল্টেজ সুইচ, ট্রান্সফর্মার এবং সুরক্ষা ডিভাইসের সংহতকরণ সম্পূর্ণ করুন।
সম্পূর্ণ সিলযুক্ত কাঠামো, আর্দ্রতা-প্রমাণ, ধূলিকণা-প্রমাণ এবং জারা-প্রমাণ গ্রহণ করুন।
◆ নিরাপদ এবং নির্ভরযোগ্য
বৈদ্যুতিক শকের ঝুঁকি হ্রাস করতে সম্পূর্ণ নিরোধক নকশা গ্রহণ করুন।
এটিতে ওভারলোড, শর্ট সার্কিট এবং তাপমাত্রা সুরক্ষার কাজ রয়েছে এবং স্থিরভাবে চালিত হয়।
◆ সহজ রক্ষণাবেক্ষণ
আমেরিকান প্লাগ-ইন কেবল হেড (কনুই কেবল হেড) গৃহীত হয়, যা দ্রুত ইনস্টলেশন এবং প্রতিস্থাপনের জন্য সুবিধাজনক। অ্যাক্সেস দরজার নকশা অপারেশন এবং রক্ষণাবেক্ষণের জন্য যুক্তিসঙ্গত এবং সুবিধাজনক।
◆ শক্তিশালী অভিযোজনযোগ্যতা
আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফর্মার বহিরঙ্গন পরিবেশের জন্য উপযুক্ত, সুরক্ষা স্তরটি সাধারণত আইপি 67 এ পৌঁছায়।
কাস্টমাইজযোগ্য ডিজাইন বিভিন্ন ভোল্টেজ স্তর (যেমন 10 কেভি/0.4 কেভি) এবং ক্ষমতা প্রয়োজনীয়তা (যেমন 50 কেভিএ ~ 1600 কেভিএ) পূরণ করতে পারে ◆
American আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফর্মার এর সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
উবার ডিস্ট্রিবিউশন নেটওয়ার্ক: এটি রাস্তাগুলি এবং সম্প্রদায়ের বিদ্যুৎ বিতরণ পরিবর্তনের জন্য উপযুক্ত এবং এটি দখলকৃত অঞ্চল হ্রাস করে।
Reseresial অঞ্চল: শান্ত নকশা, আবাসিক অঞ্চলে বিদ্যুৎ সরবরাহের জন্য উপযুক্ত।
Comcorcomercial কেন্দ্র: সুন্দর এবং কমপ্যাক্ট, শহরের উপস্থিতি প্রভাবিত না করে।
✅ ইন্ডাস্ট্রিয়াল পার্ক: উচ্চ নির্ভরযোগ্যতার সাথে কঠোর পরিবেশের সাথে অভিযোজিত।
- টেম্পোরারি পাওয়ার সেবন: যেমন নির্মাণ সাইট, প্রদর্শনী ইত্যাদি, যা দ্রুত স্থাপনার জন্য সুবিধাজনক।
American আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফর্মার দ্বারা ব্যবহৃত ট্রান্সফর্মার প্রযুক্তিগত পরামিতি
|
সিরিয়াল নম্বর |
আইটেম |
ইউনিট |
প্রযুক্তিগত পরামিতি |
|
1 |
রেট ভোল্টেজ |
কেভি |
10/0.4 |
|
2 |
সর্বাধিক অপারেটিং ভোল্টেজ |
কেভি |
12 |
|
3 |
রেটযুক্ত ফ্রিকোয়েন্সি |
এইচজেড |
50 |
|
4 |
রেটযুক্ত ক্ষমতা |
কেভিএ |
150-1600 |
|
5 |
1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
কেভি |
35 |
|
6 |
বজ্রপাতের ভোল্টেজ |
কেভি |
75 |
|
7 |
শীতল পদ্ধতি |
|
ওনান |
|
8 |
উচ্চ ভোল্টেজ ব্যাকআপ ফিউজ ব্রেকিং কারেন্ট |
দ্য |
50 |
|
9 |
প্লাগ-ইন ফিউজ ব্রেকিং কারেন্ট |
দ্য |
2.5 |
|
10 |
পরিবেশ তাপমাত্রা |
℃ |
-35 ~ 40 |
|
11 |
অনুমোদিত কয়েল তাপমাত্রা বৃদ্ধি |
℃ |
65 |
|
12 |
নো-লোড ভোল্টেজ নিয়ন্ত্রণ |
|
± 5% বা ± 2*2.5% |
|
13 |
শব্দ স্তর |
ডিবি |
50 |
|
14 |
আইপি ডিগ্রি |
|
আইপি 43 |
Many বিভিন্ন ধরণের ট্রান্সফর্মার ক্ষতির তুলনা
|
ক্ষমতা (কেভিএ) |
ভোল্টেজ 9 (কেভি) |
সংযোগ গ্রুপ |
কোন লোড বর্তমান% |
কোনও লোড লোকসান % নেই |
প্রতিবন্ধকতা ভোল্টেজ% |
লোড ক্ষতি (ডাব্লু) |
|||||
|
এইচভি |
এলভি |
এস 9 |
এস 10 |
এস 1 |
এস 9 |
এস 10 |
এস 1 |
||||
|
160 |
10 ± 5 OR2*± 2.5 |
0.4 |
DIN11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
Load লোড স্যুইচ গৃহীত প্রযুক্তিগত পরামিতিগুলির সারণী
|
আইটেম |
নাম |
ইউনিট |
315 এ |
630 এ |
|
রেট ভোল্টেজ |
|
কেভি |
12 |
12 |
|
সর্বোচ্চ কারেন্ট |
|
A |
315 |
630 |
|
রেটযুক্ত ফ্রিকোয়েন্সি |
|
এইচজেড |
50 |
50 |
|
রেট শর্ট সার্কিট ক্লোজিং বর্তমান |
|
দ্য |
31.5 |
50 |
|
স্বল্পমেয়াদী রেটেড বর্তমান বর্তমান |
|
দ্য |
12.5 |
50 |
|
স্বল্পমেয়াদী সহ্য করার সময় রেট |
|
S |
2 |
2 |
|
যান্ত্রিক জীবন |
|
সময় |
2000 |
2000 |
|
বজ্রপাত পরীক্ষা |
স্থল থেকে পর্যায় |
কেভি |
75 |
75 |
|
বিচ্ছিন্নতা ফ্র্যাকচার |
85 |
85 |
||
|
1 মিনিট কাজের ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
স্থল থেকে পর্যায় |
42 |
42 |
|
|
বিচ্ছিন্নতা ফ্র্যাকচার |
48 |
48 |
||
|
রেটেড পিক সহ্য বর্তমান |
|
দ্য |
31.5 |
50 |
American আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফর্মারটির মাত্রা
|
জেডবিডাব্লু -12 প্রাক-ইনস্টল করা আমেরিকান বক্স টাইপ সাবস্টেশন স্ট্যান্ডার্ড মাত্রা |
|||||||
|
ক্ষমতা (কেভিএ) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
